Discussione: nec tokin 0e128 Ps3

  1. #1
    Vip Member L'avatar di leonemax81
    Data Registrazione
    Feb 2012
    Località
    Italia
    Messaggi
    1,311

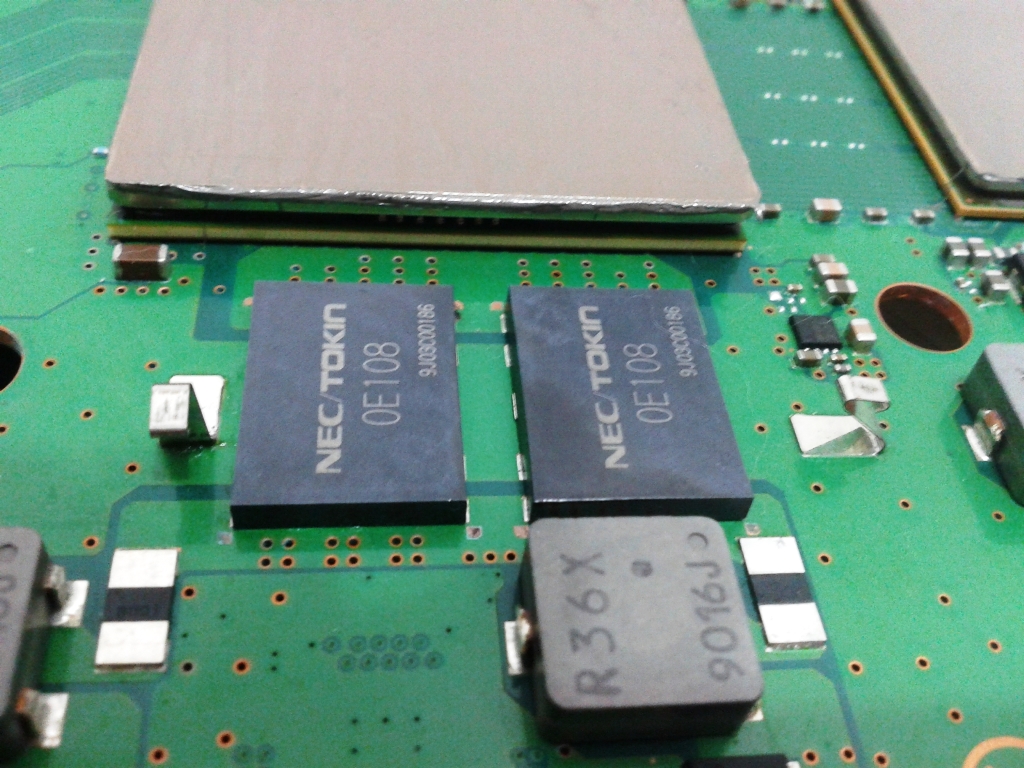

    nec tokin 0e128 Ps3

    Salve ragazzi c'è un modo per testare questi condensatori prima della loro sostituzione....ho letto in giro che il problema YLOD sulle Ps3 può dipendere anche da questi condensatori....qualcuno ne sa di più?.....

    Nome: yp49.jpg
Visite: 921
Dimensione: 606.3 KB

  2. #2
    Master member L'avatar di Mauroz
    Data Registrazione
    Jul 2011
    Località
    Ferrara CUBA
    Messaggi
    3,025
    puoi dissaldarli e misuri il loro valore, ma non credo dipenda da quello



    XBOX360 Slim Corona v 2 RGH HD 1 TB Hitachi Lite-on 1532 FSD 3 ITA FREEBOOT 16203 - DASHLAUNCH 3.07
    PS3 Slim CFW Rogero 4.30 v 2.05 Internal HD 1 TB Hitachi - - - 1 TB USB 3.0 Western Digital
    WII U - Work in progress WII - SoftMod FW 4.3 Waninkoko + HD 500 gb Western Digital
    PS2 Slim MOdbo 760 PS2 fat Matrix clone PSP fat CFW 5.50 prometheus 4
    NDS - R4i New Dual core White 3DSXL White - R4i New Dual core White
    PSVita CEF 6.60 TN C 2.02 --- XBOX - DuoX2 - - - Nintendo Gamecube

  3. #3
    Vip Member L'avatar di leonemax81
    Data Registrazione
    Feb 2012
    Località
    Italia
    Messaggi
    1,311
    c'è un modo prima di staccarli?....

    ecco il video che lo mostra

  4. #4
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    sbaglio se penso che sia ripartita per la scaldata che ha ricevuto la scheda?

  5. #5
    Vip Member L'avatar di leonemax81
    Data Registrazione
    Feb 2012
    Località
    Italia
    Messaggi
    1,311
    Citazione Originariamente Scritto da Armand Visualizza Messaggio
    sbaglio se penso che sia ripartita per la scaldata che ha ricevuto la scheda?
    tutto è possibile ma la gpu e coperta dal nostro riflettente e sicuramente non arriva alla temperatura per poter fondere le ball...bisogna riuscire a capire quei condensatori come poterli testare e capire se sono la causa...

  6. #6
    Master member L'avatar di Mauroz
    Data Registrazione
    Jul 2011
    Località
    Ferrara CUBA
    Messaggi
    3,025
    comunque si possono dissaldare ad aria



    XBOX360 Slim Corona v 2 RGH HD 1 TB Hitachi Lite-on 1532 FSD 3 ITA FREEBOOT 16203 - DASHLAUNCH 3.07
    PS3 Slim CFW Rogero 4.30 v 2.05 Internal HD 1 TB Hitachi - - - 1 TB USB 3.0 Western Digital
    WII U - Work in progress WII - SoftMod FW 4.3 Waninkoko + HD 500 gb Western Digital
    PS2 Slim MOdbo 760 PS2 fat Matrix clone PSP fat CFW 5.50 prometheus 4
    NDS - R4i New Dual core White 3DSXL White - R4i New Dual core White
    PSVita CEF 6.60 TN C 2.02 --- XBOX - DuoX2 - - - Nintendo Gamecube

  7. #7
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    io non parlo di fondere le ball, parlo di overheating, soprattuto dovuto al preheater

  8. #8
    Vip Member L'avatar di leonemax81
    Data Registrazione
    Feb 2012
    Località
    Italia
    Messaggi
    1,311
    il problema non stà nel dissaldarli ma capire se è possibile la causa del YLOD e come poter testare la loro integrità...
    Ultima modifica di leonemax81; 21-04-14 alle 21: 00

  9. #9
    Dolo-miticusss L'avatar di Babilozzo
    Data Registrazione
    May 2012
    Località
    Marmolada, Dolomiti
    Messaggi
    4,279
    Si dissalda un condensatore dal circuito quando vuoi misurare la sua capacità. È una legge universale dell ' elettronica. Si capisce se il condensatore è andato perché di solito esplode o manda in corto il circuito a cui è collegato. . Poi se non sei convinto potresti confrontare i valori sui data sheet o fra condensatori uguali presi da ps3 funzionanti... !
    Questo può rendere l'idea dell'utilizzo dei Proadlizer in genere:
    http://www.digikey.com/classic/docum...rIntegrity.pdf

    Sul sito di nec-tokin di interessante potrebbe essere questo Form da compilare per richiedere documentazione riguardo i Proadlizer :
    https://www.nec-tokin.com/english/contact/inquiry.php
    Stranamente non c'è un link diretto ai data sheet come nelle altre serie di condensatori che producono... Mmmm lol
    Inviato dal mio SM-G350 utilizzando Tapatalk
    Ultima modifica di Babilozzo; 21-04-14 alle 23: 42
    Esplora i link spaziali dei Tutorial RGH fatti con le mie manine Sante
    «L'abitudine e' in tutte le cose il miglior maestro.» -- Plinio il vecchio, "Storia naturale"

  10. #10
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    i nec tokin solitamente sono dei condensatori, o meglio, sono una rete di condensatori(al suo interno ve ne sono piu di uno) rivelatisi non molto affidabili.

    per testare il valore di capacita' bisogna dissaldarli.

    ad ogni modo il loro paramentro che piu' va fuori specifica e' il valore esr , che e' molto piu' critico del valore capacita' che potebbe anche essere normale.

    il valore esr e' possibile misurarlo solo con un apposito strumento , un tester esr, oppure tramite l uso di oscillocopio e facendo dei calcoli, ma e' piu' laborioso.

    il vantaggio e' che il valore esr puo' essere misurato tramite tester apposito anche senza dissaldarli.
    Debugbrain likes this.

  11. #11
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    ad ogni modo, per rispondere alla domanda in oggetto, se la causa del difetto fossero i condensatori, quindi scaldandoli la scheda riprende a funzionare, dopo un tempo brevissimo, pochi minuti, il tempo che i condensatori si raffreddano, se la causa fossero loro, la scheda non dovrebbe piu' funzionare nuovamente.
    Debugbrain likes this.

  12. #12
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    tecnicamente, si che possono creare difetto tipo ylod...sono condensatori di carico per le linee di alimentazione gpu, e non solo , su queste schede, mi pare, vedendo la loro posizone sul layout scheda. se il valore di esr sale, la tensione gpu scende, se scende fino ad un livello critico, é come se non fosse alimentata


    comunque per evitare tutto questo casino, basterebbe controllare la tensione di alimentazione gpu, se e' corretta, i condensatori saranno sicuramente ok, ad ogni modo e' bene misurare la tensione di alimentazione gpu dinamicamente, cioe' durante l accensione della scheda, e vedere se questa resta costante prima e dopo il difetto ylod
    Ultima modifica di luca70; 22-04-14 alle 00: 58
    Debugbrain likes this.

  13. #13
    PS4 Dumper! L'avatar di -Criscros-
    Data Registrazione
    Dec 2012
    Località
    VR
    Messaggi
    1,699
    Se non erro sono in plastica, quindi facile anche distruggerli in fretta, avevo scritto qualcosa pure io a riguardo tempo fa qui sul forum
    Si possono togliere e metterne altri differenti
    Mi pare che amon o marcus abbiano provato ma non era li il problema
    Ultima modifica di -Criscros-; 22-04-14 alle 09: 23

  14. #14
    Regular Member L'avatar di feddy75
    Data Registrazione
    Aug 2011
    Località
    Taranto
    Messaggi
    475
    Vero, sono in plastica provai con la hot gun a dissaldarli ma esteticamente diventano orribili.

  15. #15
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    la parte superiore è un coperchio in plastica, che puo' essere rimossa facendo leva con un utensile sottile
    Tommino81 and -Criscros- like this.

  16. #16
    Regular Member L'avatar di feddy75
    Data Registrazione
    Aug 2011
    Località
    Taranto
    Messaggi
    475
    Grazie della dritta, poi di li posso procedere di hotgun, oppure e meglio che provi con la Martin?

  17. #17
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    sono duri da togliere, serve preriscaldare la scheda per non fare danni, specie su quelle schede cosi' grandi e spesse. Poi se hai una martin, falla lavorare no?
    feddy75 likes this.

  18. #18
    Vip Member L'avatar di leonemax81
    Data Registrazione
    Feb 2012
    Località
    Italia
    Messaggi
    1,311
    se la causa del difetto fossero i condensatori, quindi scaldandoli la scheda riprende a funzionare,

    provato a scaldarli ma nulla sempre YLOD....su questa Ps3 ho reballato la gpu nulla YLOD sostituita la gpu nulla YLOD....reballato la cpu e ancora nulla sempre YLOD...chissà se fossero veramente questi condensatori...peccato che non ho una mobo di ps3 da poterli recuperare...

  19. #19
    PS4 Dumper! L'avatar di -Criscros-
    Data Registrazione
    Dec 2012
    Località
    VR
    Messaggi
    1,699
    Leggi qui
    ps3 morta ???

  20. #20
    Vip Member L'avatar di leonemax81
    Data Registrazione
    Feb 2012
    Località
    Italia
    Messaggi
    1,311
    Citazione Originariamente Scritto da -Criscros- Visualizza Messaggio
    Leggi qui
    ps3 morta ???
    letto ma anche li problemi irrisolti....
