Volevo creare un adattaore coem quello che Titty ha fatto per progskeet, ma adattarlo su infectus, solo che hanno pad di collegamento diversi e non ho idea di come possa cominciare.
Ho visto nelle immagini i relativi punti corrispondenti tra progskeet e infectus per collegarsi alla nand, ma non capisco gli altri punti
Allegato 8064Allegato 8065
Come cominciare?
Prendi lo schema di collegamento di infectus e coeeghi i vari punti ai corrispettivi dello Ziff. E' la stessa cosa... cambia solo il chip e la dicitura dei punti...
Ok, mi sa che sto zif socket è nuovo, ma ha qualcosa che non mi torna, o forse sono io.Ho una nand di una 360 già dissaldata e l' ho messa per vedere se corrisponde con la piedinatura, ma non è così; nel senso che il pin uno del socket non va a corrispondere con il pin 1 della nand, facendo prove3 col tester ci sono i corrispettivi, ma sembra tutti mescolati, oppure è normale così?
Una foto per vedere le piste è possibile? Dubito che abbia le piste mescolate, non avrebbe senso; anche io tempo fa non avevo capito la "logica" dello zif, ma una volta capito la mappatura poi è facile...
La nand la puoi mettere in un senso, o al massimo girata, ma in nessuno dei casi corrispondono i pin.Per fare una foto e vedere le piste dovrei staccare la basetta sottostante, giusto?Altrimenti non si vedono
E' impossibile quello che dici... prendi un tester e controlla il PIN uno del PCB dello zif con il pin 1 dello Zif e da lì prosegui
Non si vedranno tutte ma alcune si intuiscono. Fai come dice Titty, poi prosegui di conseguenza...Citazione:
Originariamente Scritto da Mauroz
esatto e non è così, lo so che sembra impossibile.Ora posto la foto
Allegato 8067
Dove ho il n 1 dovrebbe corrispondere con il primo pin in basso a sinistra dello zoccoletto porta nand, e il n 48 dovrebbe corrispondere con quello in alto a destra però non è così, ho verificato col tester, i loro corrispettivi ci sono, ma sono a mezzavia
Dove hai il numero uno, prova a farlo corrispondere con il pin in basso a destra (guardando la foto).
Lo so, ma non corrisponde, precisamente il pin contrassegnato col n1 va a coincidere con quello che sarebbe il pin 14 della nand partendo dal basso a sinistra
Lo zif ti è arrivato assemblato oppure l' hai saltato tu sulla basetta?
Era già assemblato Allegato 8068
Controlla se il pin 1 corrisponde a quello segnato.
No, è a circa metà dall' altra parte, esattamente pin n 14
Allora è difettoso lo zif
No titty e' identico a quello che ho io a ragione lui ma c'e' una logica il piedino 1 delllo zif e' il 13 e arriva fino a 36 .Dall'altro lato il 48 e' il 12 a decrescere fino a 1 poi 48 fino a 37
Ma che senso ha?!? Davvero poco intuitivo a mio avviso..
Inviato dal mio GT-I8150 con Tapatalk 2
Ti Posto una foto
[url]http://www.imagebam.com/image/7c9f2a231002168[/url]
Ho aggiustato il link della tua immagine dato che non si vedeva :)
Grazie dall'altro lato continuano dal 13 fino al 36 tutti in fila
Scusate avete novita' sul progskeet 1.2 qualcuno e' riuscito a farlo funzionare
Sì certo, su nand funziona. C'è il thread apposito, lo trovi in rilievo in Hardware PS3.Citazione:
Originariamente Scritto da davidedide
Inviato dal mio GT-I8150 con Tapatalk 2

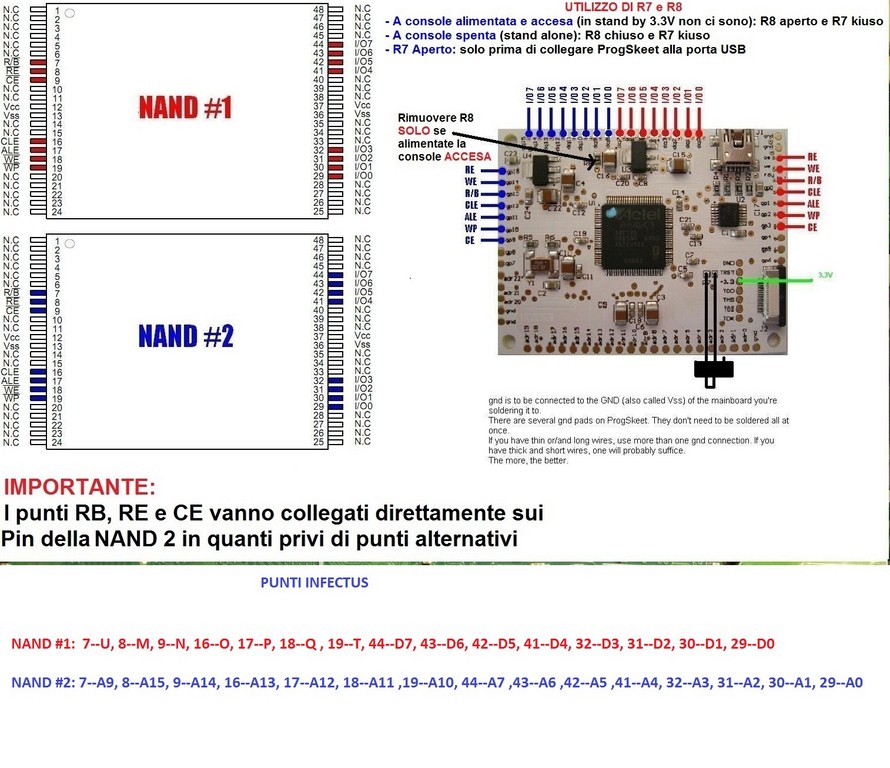

Bene, dopo aver capito la piedinatura, per riuscire a leggere la nand basta solo che dal zif collego i punti 7,8,9-16,17,18,19 e 29,30,31,32-41,42,43,44 come indicato in questa immagine, poi ci manca l' alimentazione
Allegato 8082
Come mai nand 1 e nand 2 vanno collegate in punti diversi?Sarebbe per leggerle entrambe in una sola volta, oppure anche facendo il dump di una alla volta bisogna seguire quei collegamenti?
Fai solo il collegamento di NAND1, hai un solo Zif non due
In teoria, se è lo stesso modello che ho io il pin uno è quello indicato salla freccia... da lì parti... bast ail multimetro.Citazione:
Originariamente Scritto da davidedide
non è esattamente uguale, cambia la disposizione.Quello che ho io è cosi:
36 37
35 38
34 39
-- --
24 1
23 2
-- --
13 12
Praticamente il cane che si morde la coda
Per i collegamenti va bene comune awg 30 o consigli altro?Citazione:
Originariamente Scritto da Titty
IO ho usato AWG30
Cmq è recuperabile... ti metti di pazienza e multimetro e li passi singolarmente a mano uno a uno... decidi il PIN 1 sul Pin dello ZIF (dove metti la NAND) e da lì vedi il corrizpettivo sul PCB... da lì parti e vai a Infectus
Bene, adesso ho collegato i vari pin verifcando col tester se coincidono tra infectus e nand già piazzata su zif e coincidono.Ora sono a questo punto i pin infectus daq data 0 a data 7 tutti collegati e cosi pure M,N,O,P,Q,T,U, mentre la piazzola V rimane libera.Ho collegato rispettivamente le due Vcc e Vss.Ora mi rimane da dove prendere l' alimentazione per Infectus e per nand.Ho già un circuito che mi da sia 5V che 3,3V prendendole da porta usb.Uso questo per alimentare sia nand che infectus, oppure con questo alimento solo nand, e prendo i 5V per infectus da un' altra usb?Poi come procedo per la lettura della nand?
Ora ho messo il connettore usb, e un regolatore a 3,3v così alimento sia l' infectus a 5v e la nand a 3,3v, adesso dovrei provare se legge, come posso procedere?
Come ha detto Titty i doppi collegamenti vengono utilizzati per collegare l'infectus direttamente sulla scheda madre della ps3 collegando entrambe le nand. Di fatto però anche se si procedesse in tal senso verrebbe cmq letta una nand alla volta. Dal programma si seleziona quale leggere e scrivere prima di dare il comando.

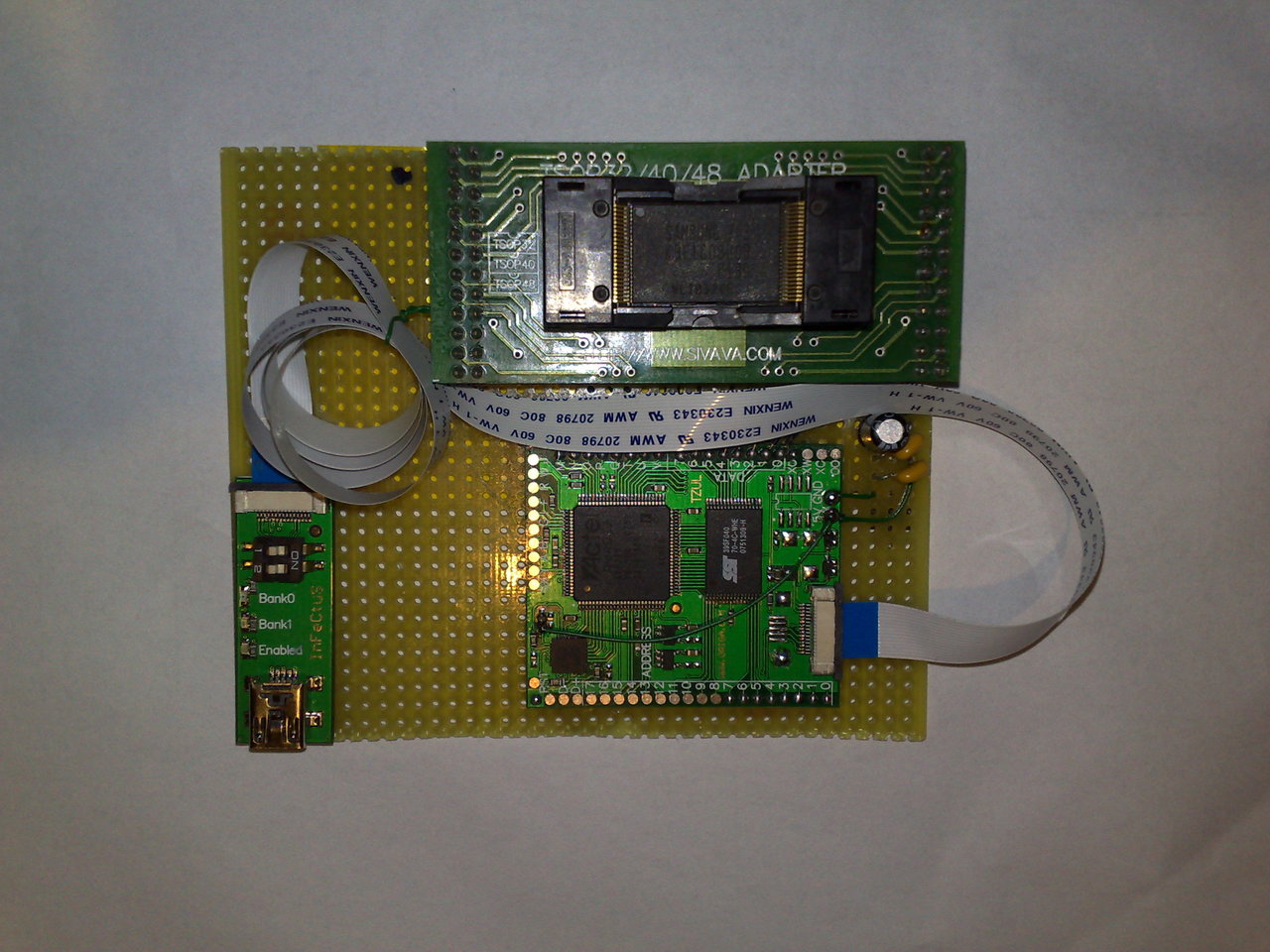

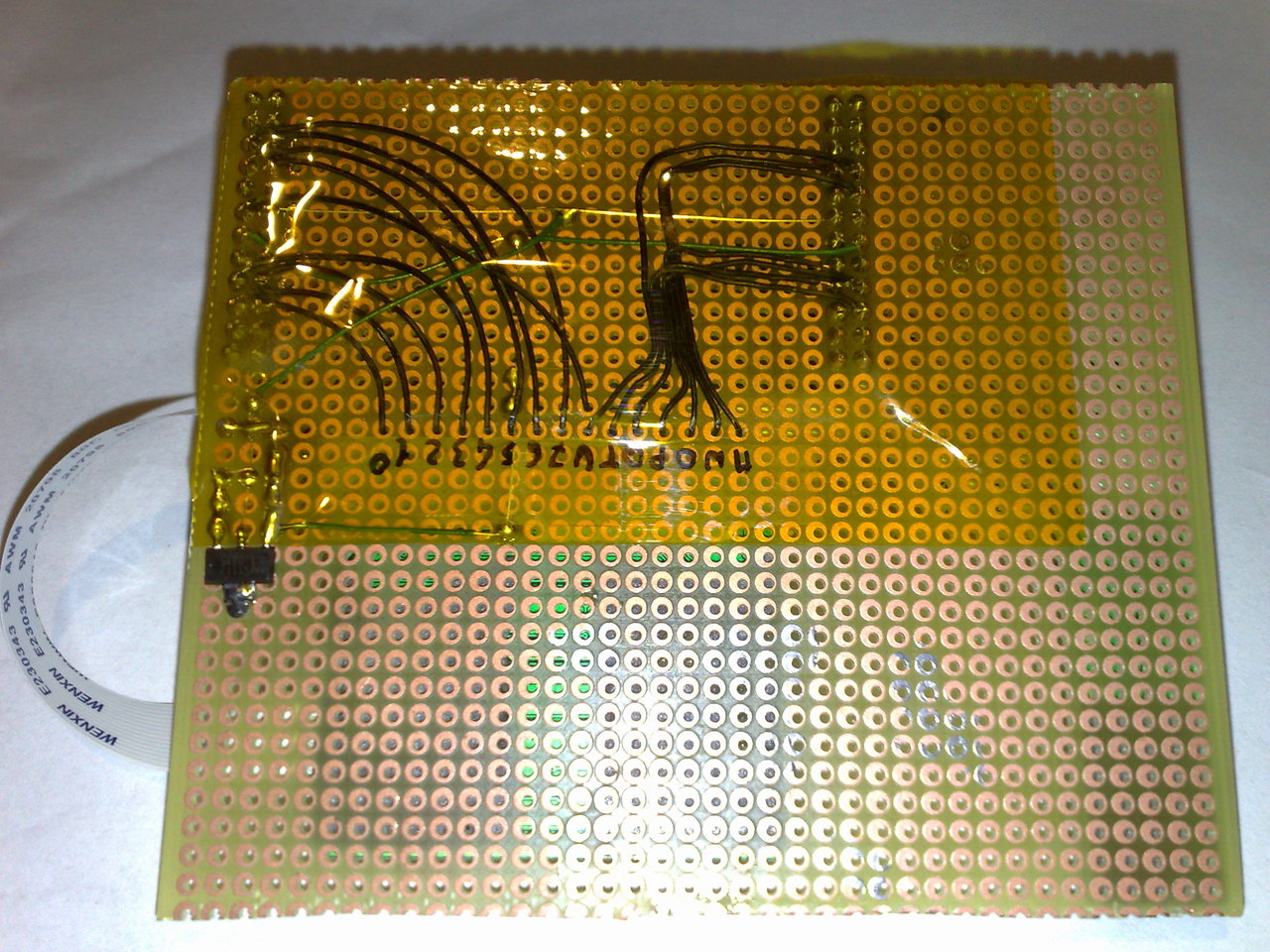

Questo è il mio adattatore, per l'alimentazione ho preso la 5v dell'usb che va ad alimentare direttamente il chip e per alimentare la nand ho inserito un piccolo circuito che regola e stabilizza a 3.3.
Allegato 8294Allegato 8295
L'adattatore Tsop48 è montato su delle stripline così lo posso staccare ed utilizzare all'occorrenza con il willem programmer..
Bel lavoro... complimenti
ho fatto la stessa cosa.5v da usb e tramite regolatore prendo la 3,3 per la nand.Solo che con regolatore da 3,3 dumpa bene ma non scrive proprio, mi da subito error.Mentre si gli do 3,8 alla nand mi viene scritta correttamente.Comunque farò ispezionare la situazione a Titty
Grazie Titty...merito tuo e del forum:friendly_wink:Citazione:
Originariamente Scritto da Titty
Che tensione hai sulle porte usb?? arriva a 5v?...se è più bassa ti consiglio di alimentare esternamente il chip ed il relativo circuito dei 3.3v per la nand.Citazione:
Originariamente Scritto da Mauroz
Poi dipende anche dal tipo di regolatore che hai utilizzato... e dal programma...io uso xavbox
si ho esattamente 5 su infectus e 3,27 su nand.ho provato solo con infectus programmer.Che regolatore consigli?
ho usato un banalissimo lm1117. Secondo me il tuo problema sta in qualche collegamento, in particolare controlla i punti Q e T (WE e WP), prova anche ad allungare il filo del punto Q
Salve ragazzi mi potete indicare dove comprare una resistenza variabile (trimmer) da 2,2 kohm a 10 kohm. come nel tutorial scritto da titty zifsocket 48 pin.
