Volevo creare un adattaore coem quello che Titty ha fatto per progskeet, ma adattarlo su infectus, solo che hanno pad di collegamento diversi e non ho idea di come possa cominciare.

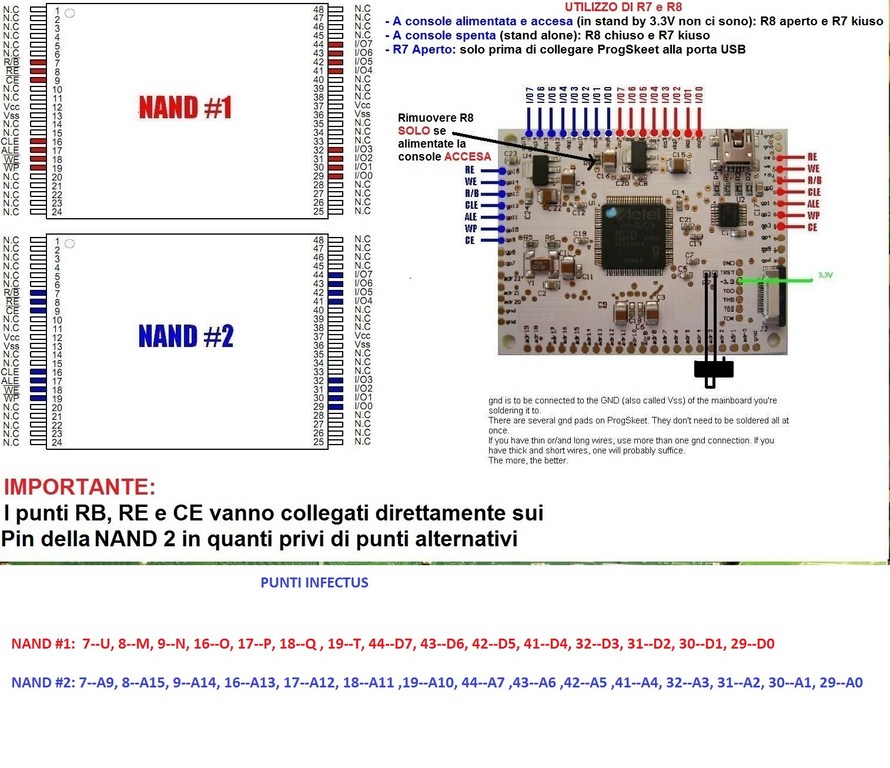

Ho visto nelle immagini i relativi punti corrispondenti tra progskeet e infectus per collegarsi alla nand, ma non capisco gli altri punti
Allegato 8064Allegato 8065
Come cominciare?

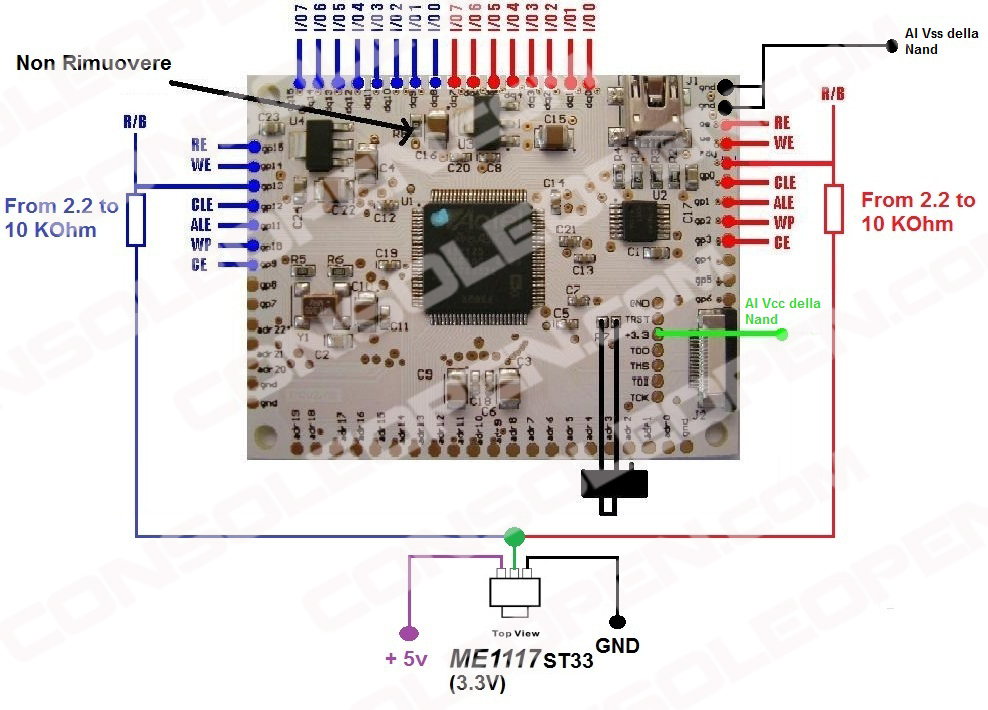

Prendi lo schema di collegamento di infectus e coeeghi i vari punti ai corrispettivi dello Ziff. E' la stessa cosa... cambia solo il chip e la dicitura dei punti...
Ok, mi sa che sto zif socket è nuovo, ma ha qualcosa che non mi torna, o forse sono io.Ho una nand di una 360 già dissaldata e l' ho messa per vedere se corrisponde con la piedinatura, ma non è così; nel senso che il pin uno del socket non va a corrispondere con il pin 1 della nand, facendo prove3 col tester ci sono i corrispettivi, ma sembra tutti mescolati, oppure è normale così?
Una foto per vedere le piste è possibile? Dubito che abbia le piste mescolate, non avrebbe senso; anche io tempo fa non avevo capito la "logica" dello zif, ma una volta capito la mappatura poi è facile...
La nand la puoi mettere in un senso, o al massimo girata, ma in nessuno dei casi corrispondono i pin.Per fare una foto e vedere le piste dovrei staccare la basetta sottostante, giusto?Altrimenti non si vedono
E' impossibile quello che dici... prendi un tester e controlla il PIN uno del PCB dello zif con il pin 1 dello Zif e da lì prosegui
Non si vedranno tutte ma alcune si intuiscono. Fai come dice Titty, poi prosegui di conseguenza...Citazione:
Originariamente Scritto da Mauroz
esatto e non è così, lo so che sembra impossibile.Ora posto la foto

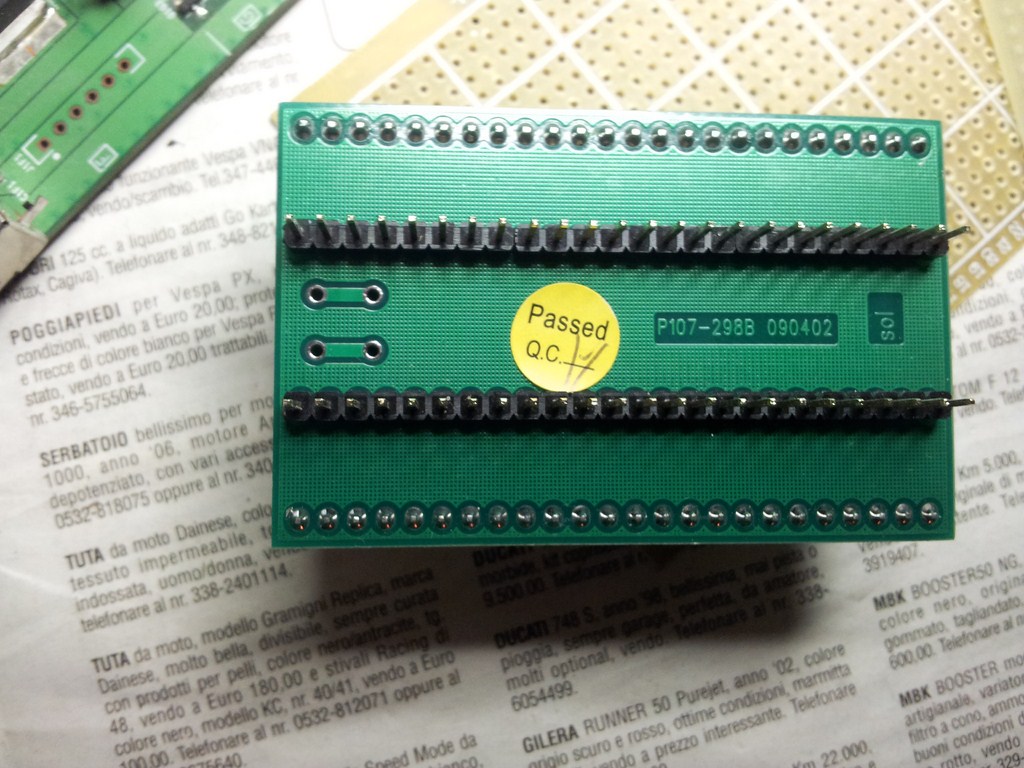

Allegato 8067
Dove ho il n 1 dovrebbe corrispondere con il primo pin in basso a sinistra dello zoccoletto porta nand, e il n 48 dovrebbe corrispondere con quello in alto a destra però non è così, ho verificato col tester, i loro corrispettivi ci sono, ma sono a mezzavia
Dove hai il numero uno, prova a farlo corrispondere con il pin in basso a destra (guardando la foto).
Lo so, ma non corrisponde, precisamente il pin contrassegnato col n1 va a coincidere con quello che sarebbe il pin 14 della nand partendo dal basso a sinistra
Lo zif ti è arrivato assemblato oppure l' hai saltato tu sulla basetta?

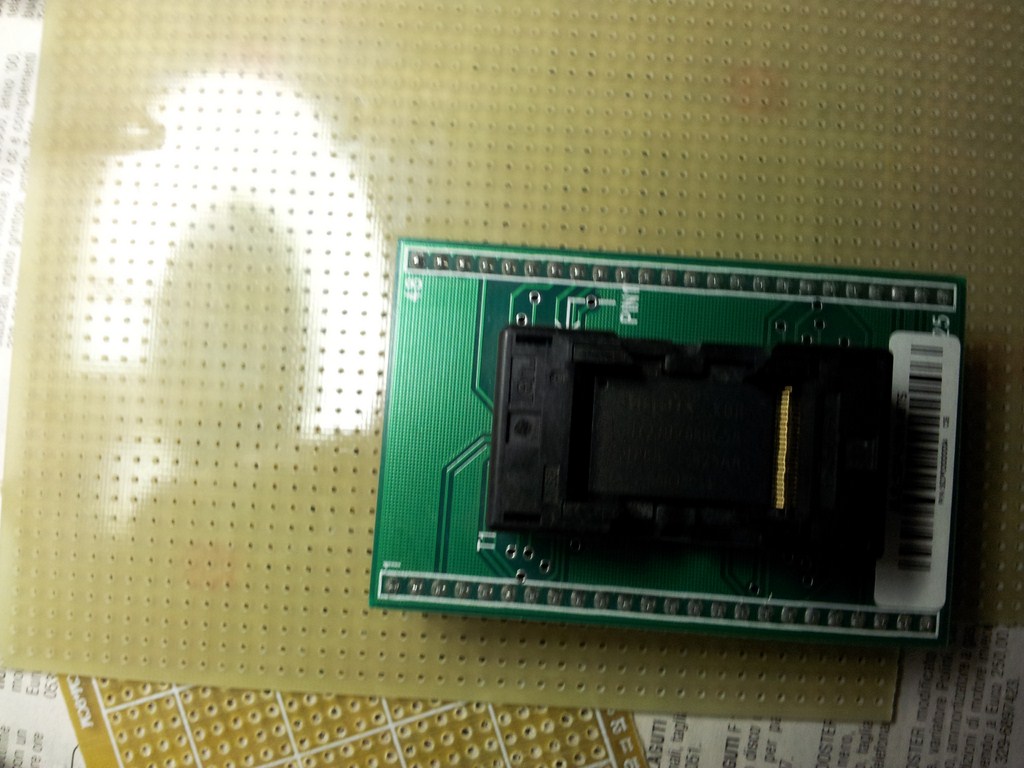

Era già assemblato Allegato 8068
Controlla se il pin 1 corrisponde a quello segnato.
No, è a circa metà dall' altra parte, esattamente pin n 14
Allora è difettoso lo zif
No titty e' identico a quello che ho io a ragione lui ma c'e' una logica il piedino 1 delllo zif e' il 13 e arriva fino a 36 .Dall'altro lato il 48 e' il 12 a decrescere fino a 1 poi 48 fino a 37
Ma che senso ha?!? Davvero poco intuitivo a mio avviso..
Inviato dal mio GT-I8150 con Tapatalk 2
Ti Posto una foto
[url]http://www.imagebam.com/image/7c9f2a231002168[/url]
Ho aggiustato il link della tua immagine dato che non si vedeva :)
