Pin u1d1 e r1d1 saltati e xbox non si avvia più

**appol560** · 09-12-12

Ciao a tutti, per dissaldare il qsb ho portato via alcune piste, ora l'xbox non parte più, fa solo il suono ma non si avvia, cosa posso fare per rimediare, ci sono pin alternativi?

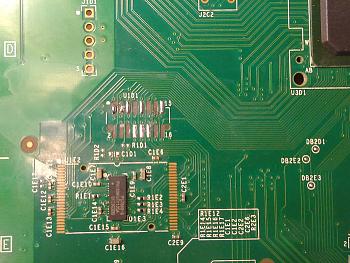

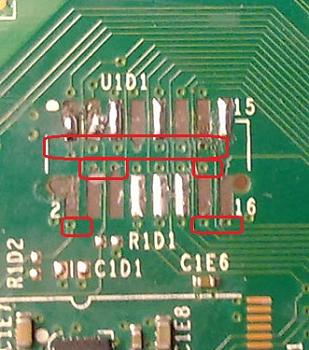

Posto un immagine del disastro, grazie a tutti per l'aiuto.

Pin u1d1 e r1d1 saltati e xbox non si avvia più-pin.jpg

**Mauroz** · 09-12-12

Hai fatto un pò di casino, comunque non credo che sia quella la causa, nel senso se salta via solo la piazzola a mio avvisio non fa nulla, il problema è se ci devi collegare qualcosa, nel tuo caso dalla foto mi pare due piazzole siano in corto

**Dark360** · 09-12-12

Effettivamente, sembra che facciamo corto. Cerca di eliminare il contatto tra le due piazzole e vedi se si accende.

**lapht** · 09-12-12

La piazzolla mancante blocca il collegamento con la nand quindi certo che è quello il problema, ne ho riparata una così, devi ripristinare il collegamento di ogni singola pista, sotto è più semplice

**Armand** · 09-12-12

purtroppo il casino è tanto...quei pad che hai fatto saltare sono in contatto con dei vias. ora con la pista saltata non lo sono più e la console non si accende

EDIT

**RickyB82** · 09-12-12

devi grattare i vias e unirli uno a uno....

**jonnyb** · 09-12-12

Senza nessuna offesa, era meglio se facevi pratica di saldatura con una qualche scheda o PCB rotto! ora, se hai fatto saltare delle piste così grandi, figuriamoci con i vias.......
Se vuoi un consiglio, fattela riparare da un modder bravo. Se fai saltare anche i vias, poi la butti.

**lapht** · 09-12-12

Come detto sopra, è più semlice saldare sull'altro capo della scheda perchè sono presenti dei componenti che rendono più semplice la saldatura

**DevilIce** · 09-12-12

mio dio, a me una volta è saltata la prima quella che porta al southbridge per una caxxatona che ho fatto

per un secondo ho pensato....

"chissà se ne saltavano di più che macello"

apro questo post e vedo QUESTO..omg
buona fortuna

ps. se vuoi te la pago 40 euro!

**appol560** · 10-12-12

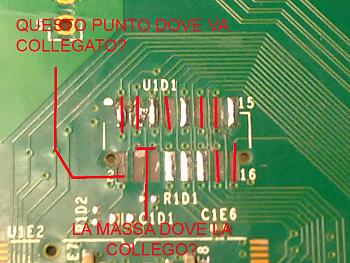

Ciao a tutti e grazie per le risposte, ho fatto una caxxatona tirando il qsb ma penso che con un pò di pazienza riesco a rifare le saldature sui vias, solo che non ho capito bene quali pin ricollegare, sotto ho postato un immagine con i collegamenti da rifare, sareste così gentili da dirmi se è giusto? grazie mille

Pin u1d1 e r1d1 saltati e xbox non si avvia più-pin2.jpg

lapht potresti postarmi una foto dei punti alternativi sulla parte sotto della mobo?

**Mauroz** · 10-12-12

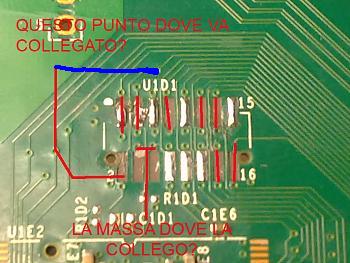

Alla pista che segue sopra

**DevilIce** · 10-12-12

la massa suppongo che la colleghi appunto a massa in un punto qualunque

il primo punto alla pista che segue sopra, basta che guardi il percorso con attenzione

**jonnyb** · 10-12-12

Nell'ultima foto che hai postato, sembra che la situazione sia addirittura peggiorata... nei pin 2 e 16 hai tentato di forare? Secondo me ti conviene aspettare che qualcuno con una corona come la tua ti posti delle foto da entrambe i lati, e magari (dopo una controllatina con il tester) ti indica dove collegare il pin 2.
