problema lettura nand corona 250gb

**brundu** · 25-07-12

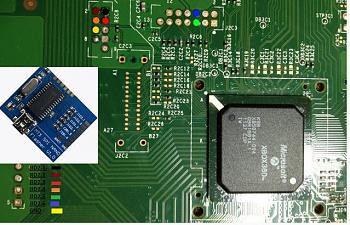

come da titolo ho tra le mani una slim 250gb la versione call of duty black ops corona sulla quale un cliente aveva gia'tentato di leggere la nand, il problema e'che collegando il matrix usb spi 360 nand reader non mi rileva la nand in nessun modo escludo problemi di saldature,lo schema che ho seguito e' il solito,quindi testato piu' volte allego foto

problema lettura nand corona 250gb-corona.jpg

ho provato il nand reader su un' altra console e funziona alla perfezione sui pad della console non ci sono corti di nessun tipo,quindi non saprei proprio come leggere sta cacchio di nand,la console funziona perfettamente,quindi credo che nel tentativo piuttosto maldestro del cliente di leggere la nand abbia creato il casino!! ideee!!!

**Titty** · 25-07-12

COsa usi per leggere?

O prendi nandpro 2.0b oppure usa Jrunner

**X-ray** · 25-07-12

già provato a resettarla con il corto sui 4 pin I/O?

**brundu** · 25-07-12

ho usato un po'tutte le versioni di nandpro anche 2.0b sia da autogg che da riga di comando,no non ho provato a resettarla magari provo

**brundu** · 25-07-12

provato piu'volte a resettarla con il corto dei 4 pin ma nada non viene riconosciuta in nessun modo

**Titty** · 25-07-12

Hai provato a usare Jrunner?

**brundu** · 25-07-12

sisi titty ma stresso risultato flash config 0x0000000

**brundu** · 25-07-12

cosa strana se stacco il cavetto usb dal reader e lascio il cavo di alimentazione alla console il led rosso del reader resta spento, staccando e riaattaccando il cavo di alimentazione della console torna ad accendersi e da quel che ricordo il reader ha sempre il led rosso acceso sia se collegato solo da usb che solo da console che da tutti e due

**Cracco** · 05-12-12

Scusate se riesumo il post ma mi trovo nella medesima situazione e cioè non rileva nessuna nand.......brundu tu come hai risolto?

**brundu** · 05-12-12

non ho risolto pultroppo

so solo che i tentativi di leggere la nand fatti dal cliente dovettero causare il problema!
ne ho fatte tante altre e non ho avuto problemi di lettura e scrittura.
solo se ci penso mi fa ancora incazzare la cosa

piu' che altro perche' sono uscito sconfitto dallo scontro con la consolle ahuahuahua

**brunosso** · 05-12-12

Che lotto è la console, puoi fare una foto della zona SPI, o controllare se ci sono tutte le resistenze sotto? può essere una V4

**brundu** · 05-12-12

che non sia una v4?

Originariamente Scritto da brunosso

Che lotto è la console, puoi fare una foto della zona SPI, o controllare se ci sono tutte le resistenze sotto? può essere una V4

**brunosso** · 05-12-12

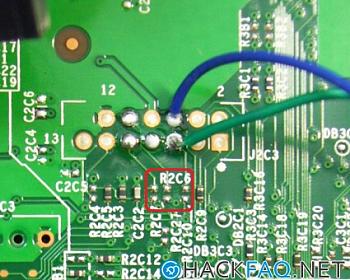

problema lettura nand corona 250gb-conronav4bridg.jpg

guarda questa zona, nella tua console e dimmi se mancano quelle resistenze o meno

**Cracco** · 05-12-12

Originariamente Scritto da brundu

non ho risolto pultroppo

so solo che i tentativi di leggere la nand fatti dal cliente dovettero causare il problema!
ne ho fatte tante altre e non ho avuto problemi di lettura e scrittura.
solo se ci penso mi fa ancora incazzare la cosa

piu' che altro perche' sono uscito sconfitto dallo scontro con la consolle ahuahuahua

Io sono riuscito a leggere la nand cambiando versione di nand pro solo che ora ho un Matrix glitcher v1 e non so come installarlo perché negli schemi che ho io c'è il chip hana mentre in questa no.Ho anche un oscillatore da saldare al Matrix ,vorrei conferme che poi mi funzioni.

**brunosso** · 05-12-12

Originariamente Scritto da Cracco

Io sono riuscito a leggere la nand cambiando versione di nand pro solo che ora ho un Matrix glitcher v1 e non so come installarlo perché negli schemi che ho io c'è il chip hana mentre in questa no.Ho anche un oscillatore da saldare al Matrix ,vorrei conferme che poi mi funzioni.

se non c'è il chip hana è una corona, quindi occhio ai punti. L'oscillatore va alimentato con i 3,3V e GND ed il pad restante, cioè l'uscita del clock, va al punto dell'HANA sul matrix, quello da cui prendeva il clock sulle trinity

**Cracco** · 05-12-12

Ok,i 3,3v li prendo da vcc giusto?quindi il pad restante nel punto C sempre del Matrix.Come timing prendo quello della trinity?

**brunosso** · 05-12-12

Tutto giusto, tranne i timing, c'è un pacchetto per le corona apposite, che tool usi? JRunner o Autogg?

**Cracco** · 05-12-12

Uso autogg,uno schemino per i collegamenti alla scheda madre corona si potrebbero avere?Per stare sul sicuro.....

**brunosso** · 05-12-12

http://s15.postimage.org/ax936n7sb/M...ram_corona.jpg

non conosco autogg, ma cmq dovresti mettere un timing corona, sono nominati 0-1, 1-2, 2-3, 3-2 in questo modo, provane uno qualunque e man mano fai le prove
