SPUTNIK360 X360USB fatto da me...

[s.silvestro]

Ragà oggi m sono cimentato a farmi uno sputnik 360 fatto in casa...
gli occorrenti....trimmer 0-50 ohm
un deviatore che commutandosi dà la chiusura della pista 3,3V, mentre l'altro contatto dà il valore del trimmer sul pcb...

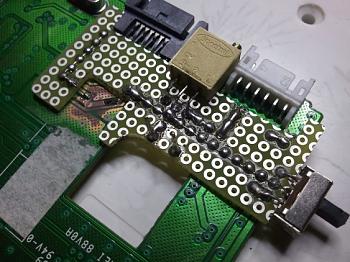

basetta millefori...

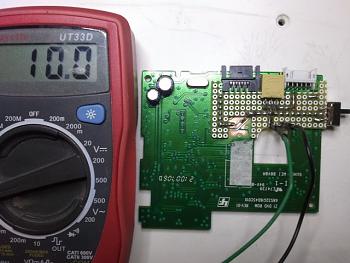

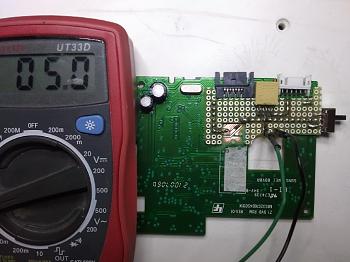

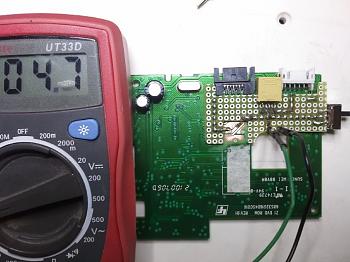

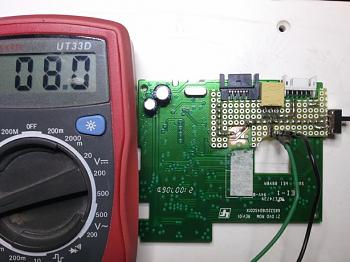

poi dei puntalini che servono per misurare con il tester il valore della resistenza del trimmer...(molto utile)
e un pò di pazienza per farlo...
diciamo che come ora il tool è inutile visto che tutti i pcb montano le winbond....se mi capita una MXIC uso questo...

[tsunami666]

Ottimo lavoro. Ma con un dipswith e delle resistenze puoi evitare di usare un tester, proprio come lo sputnik.

[s.silvestro]

grazie.... si hai ragione...ma le resistenze sono tarate...mentre il trimmer lo tari a tuo piacimento e poi stacchi il tester per provare....

[brundu]

bravo silve' ottimo lavoro

[s.silvestro]

thanks brundu..ci voleva una cosa fatta in casa....!!!!!!!!!

[s.silvestro]

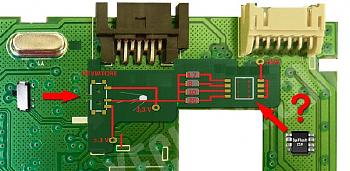

ragà chi si vuole sfiziare me il circuito è questo...!!!!!
