aiuto rgh corona v3 non glitcha

[snake87]

buongiorno.
Mi servirebbe un aiuto su una corona v3 Bundle FM4 e Skyrim (digital download), lotto 1237x, dash 14719, e POST_OUT sotto CPU.
Ho letto la nand e flashato la xell ma non riesco a reperire la dvd key (provato con lan, hdmi, e usb ma nulla).
I contatti gli ho ricontrollati e sono gli stessi delle foto di genhack. Quando accendo l xbox glicha una volta e poi rimane la spia rossa fissa.

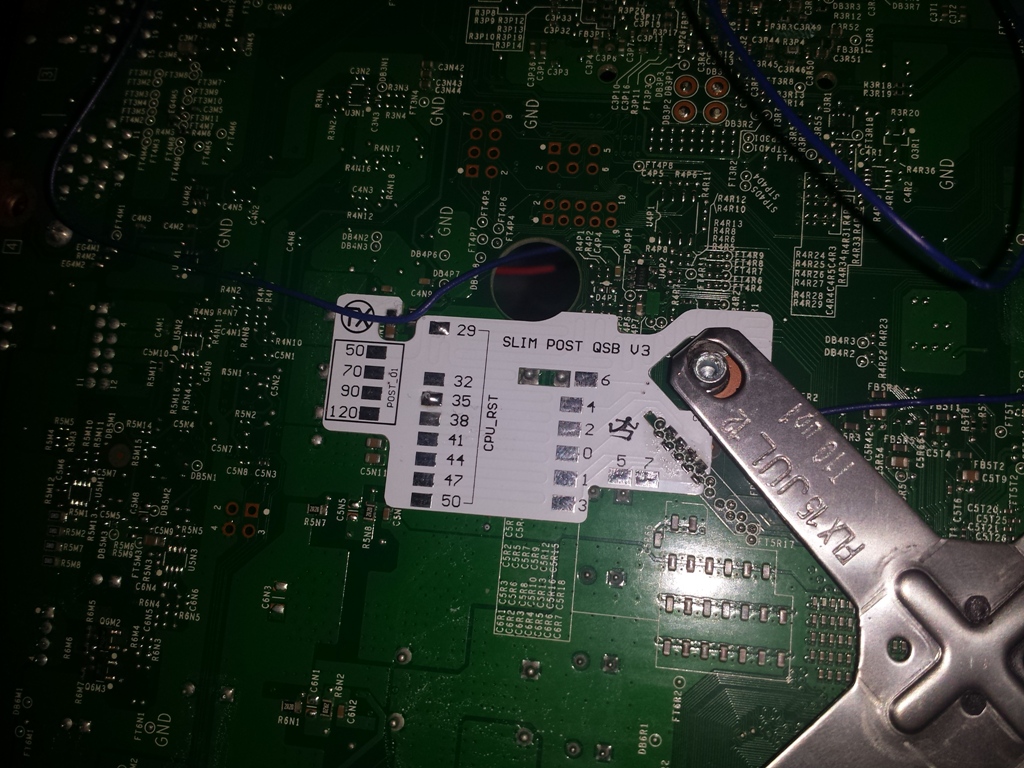

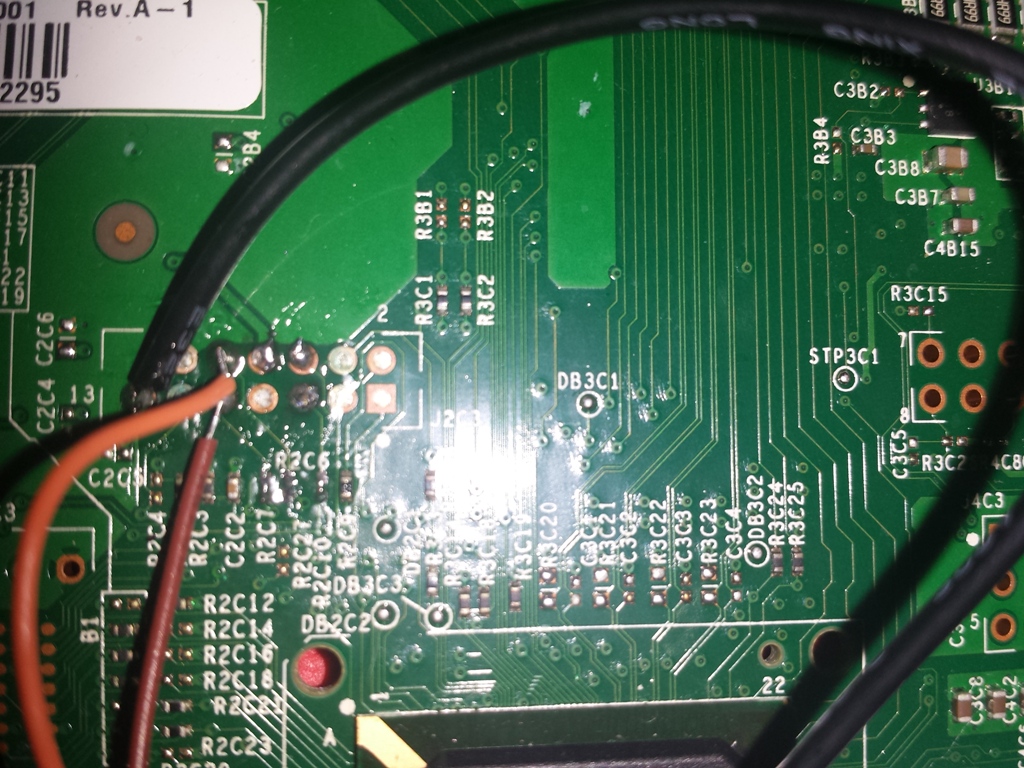

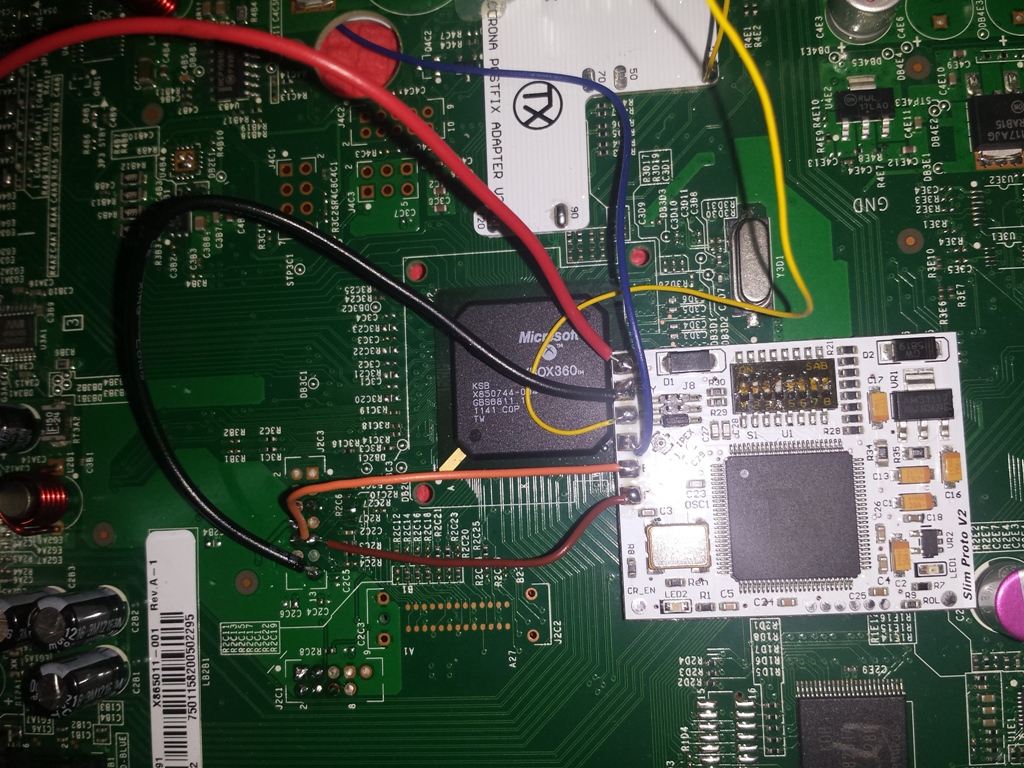

Allego le foto, magari mi potete dare qualche consiglio.

[X-ray]

non capisco il reset dove è saldato

[snake87]

è saldato nel rst del qsb v3

[zeruel85]

Accorcialo fino ad arrivare a circa 10cm.

Che DIP hai alzato?

[snake87]

ho già provato con il cavo corto sui 10 cm ma non andava. E i DIP gli ho provati tutti. 8 fisso su on, 7 su fisso su off e gli altri ad uno ad uno provati su on ma nulla.
se avvio glitcha una volta e poi niente piu.

[zeruel85]

Accendi la console e misura col tester le tensioni su C, D, E ed F (rispetto alla massa).

[snake87]

c 0 d 0 e 3,3 f 3,3

[genhack]

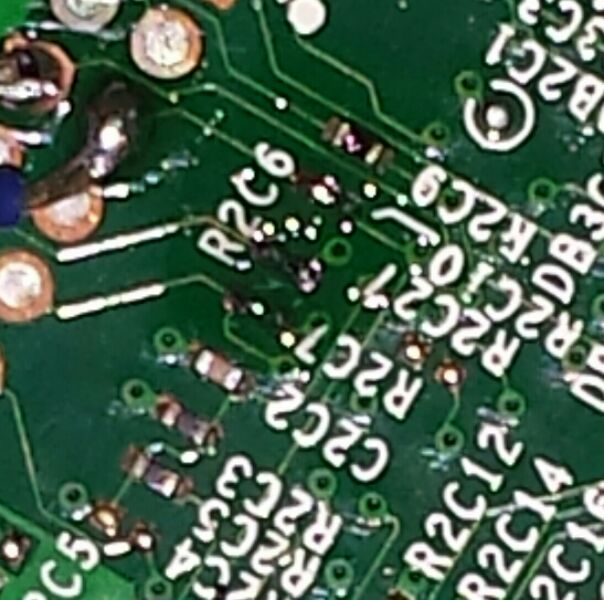

Hai ponticellato le piazzole come da guida?? Parlo di r2c6/7/10 mi sa di no...
Edit e dai anche una ripassata alle saldature...
Inviato dal mio GT-I9100 utilizzando Tapatalk

[genhack]

A parte che si nota che r2c10 non e ponticellato e manca la res mi sa che non hai un dump buono metti retail e vedi che succede

Inviato dal mio GT-I9100 utilizzando Tapatalk

[snake87]

Si sono tutti ponticellati altrimenti la nand non l avrebbe letta. Inizialmente infatti dava errore poi come sono stati ponticellati l ha letta tranquillamente.

[genhack]

Fai una foto dei punti xke nella prima immagine si vede chiaramente che r2c10 non e ponticellato.. Metti retail e stacca la VCC del proto accendila e vedi se va

Inviato dal mio GT-I9100 utilizzando Tapatalk

[snake87]

Ora non ho l xbox. Questa é l'unica immagine che ho con me per ora. Appena riesco provo come m hai detto.
Ma il fatto che la tensione in c e d e 0 puo essere che son sbagliati i punti cpurst e il post out?

[genhack]

I vaolori su post e cpu rst li dv misurare da accesa perche oscillano da 0 a 1.8 al tentativo di glitch.. quindi per vedere se hai tensioni dv accendere la console... Appena puoi controlla le piazzole da ponticellare, rimetti retail e vedi se parte... poi ripartiamo da li riscrivi xell attacca vcc e misura le tensioni di post e cpu r...
piccolo edit r2c7 e r2c6 nn sembrano ponticellate...

[snake87]

Si infatti gli ho presi da accesa come mi ha consigliato zeruel e rimanevano fissi a 0, non oscillavano. Il vcc del proto sarebbe l alimentazione? Perche ho gia provat a staccarla e far partire l xbox . Si avvia ma non va a video perchè abbiam fatto il flash per leggere la cpukey.

Edit. Le ricontrollo poi ma sono state ponticellate e abbiamo pure controllato col tester se facevan contatto.

[Razorbacktrack]

Ovviamente ti dicono di testare la console con chip non alimentato e nand retail

[pocoyo2]

Se il post ti dà 0 vuol dire che il postfix non è installato bene. Puoi controllare?

from Galaxy NOTE 2

[xboxbs]

controlla il postfix adapter come dice pocoyo
accorcia il giallo quanto basta e saldalo sul pad vicino all'origine dell'ago del postfix
sarebbe utile una foto di c5r11
le saldature sulla scheda madre le farei un po' meglio (un po' più di stagno e meno spellamento)

per finire: hai letto la nand e poi hai scritto l'ecc correttamente?

[snake87]

ora non ho l xbox con me.. lunedì provo tutto ciò che avete detto e vi aggiorno.. grazie per ora

[snake87]

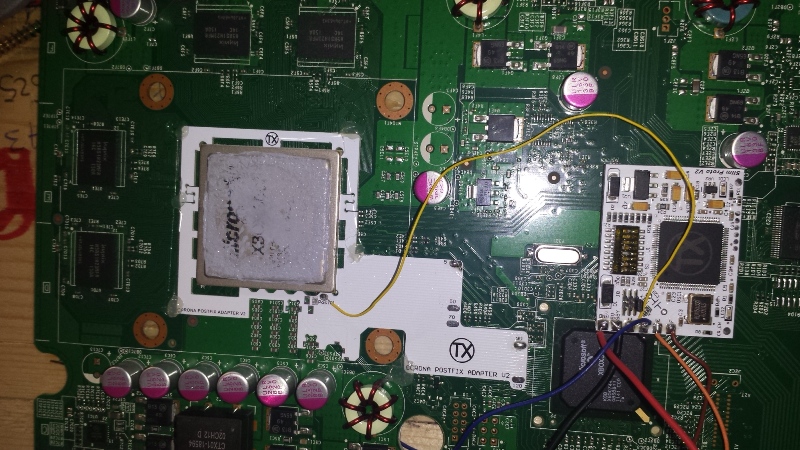

buonasera ho cambiato il postout nel punto vicino all'ago e ora come tensione rispetto alla massa da 1,8 mentre il cpurst sempre 0.
Potrei provare con un altro punto, quale mi consigliate?

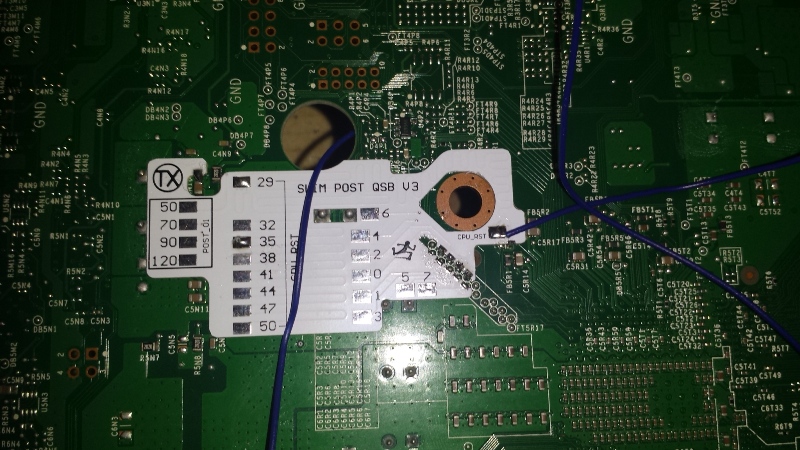

Allego le ultime foto

[Razorbacktrack]

Ma hai saldato la qsb lato cpurst?

Inviato dal mio HTC One S utilizzando Tapatalk
