[RISOLTO] problema jasper BB non parte dopo tentato glitch

**kalcla** · 21-01-14

ho una jasper BB con dash 13599
ho provato ad effettuare RGH1 senza successo. dopo aver letto la nand con un super nand flasher, creato l'ecc, montato il chip matrix glitcher v3 la console si accendeva ma non effettuava boot schermo nero. ho provato con il condensatore 100nF tra gnd e punto F ma senza risultato.
ora ho riflashato con jrunner la nand estratta ed eliminato le saldature.
risultato: la console parte, si accende la luce verde davanti, le ventole girano, il lettore inizializza, ma non va più avanti. schermo nero!!!!
cosa devo fare?
grazie a tutti in anticipo.

aquilus · 21-01-14

Controlla cavo video intanto.

**kalcla** · 21-01-14

ho cambiato cavo hdmi ed è ripartita
grazie e scusatemi

ora riparto da capo con l'RGH e spero di riuscire. la sezione dei cavi e la lunghezza (a parte l'RST) è ininfluente?

**zeruel85** · 21-01-14

Con RGH1 parte anche con le cannonate, basta che stai lontano dai toroidi con il reset.

**Reload371** · 21-01-14

Di solito i cavi di alimentazione (GND e 3,3V) si mettono awg26 mentre tutti gli altri in awg30. Ti consiglio di farli lunghi il giusto da arrivare dal cpld alla scheda, così da fare un'installazione ordinata... Tutto questo non vale per il cpu_reset.
Edit: non si era ricaricata la pagina e zeruel ha risposto prima di me...

**kalcla** · 21-01-14

niente da fare non ne vengo a capo.
inserito lo xell in nand
ho flashato il chip

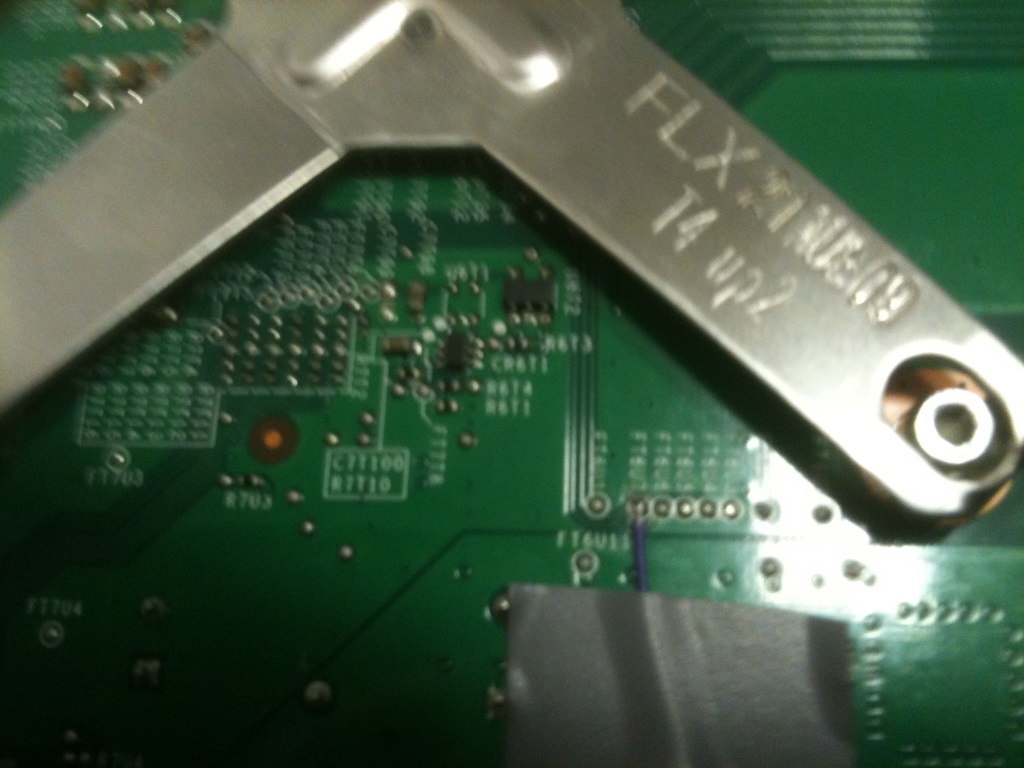

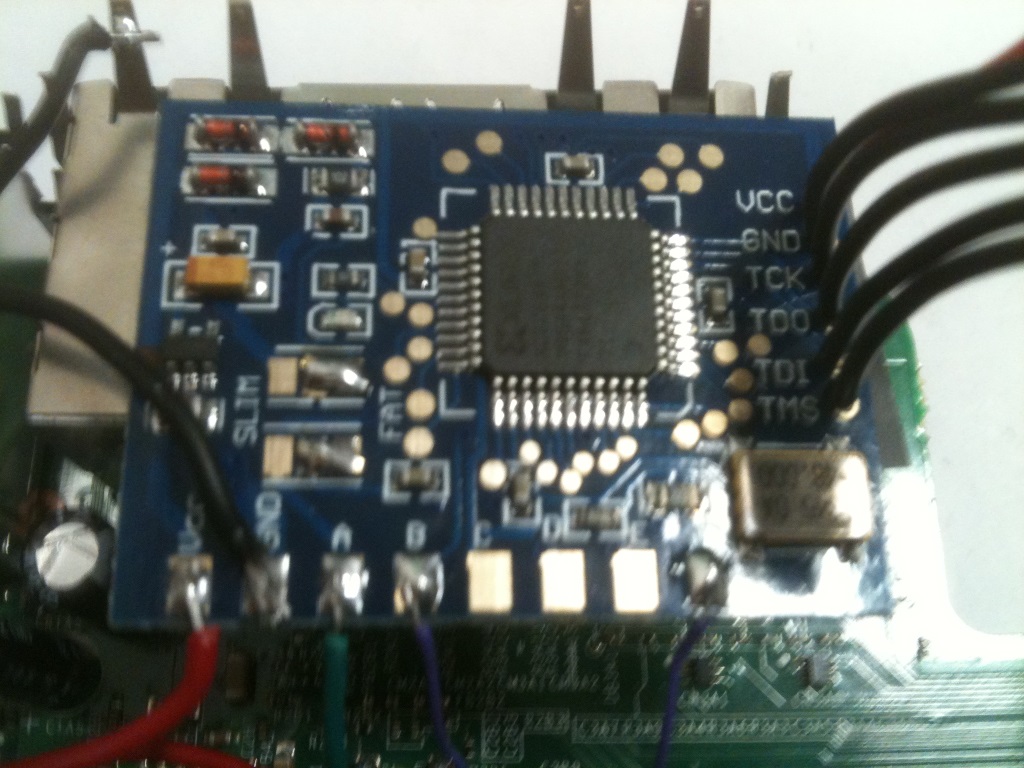

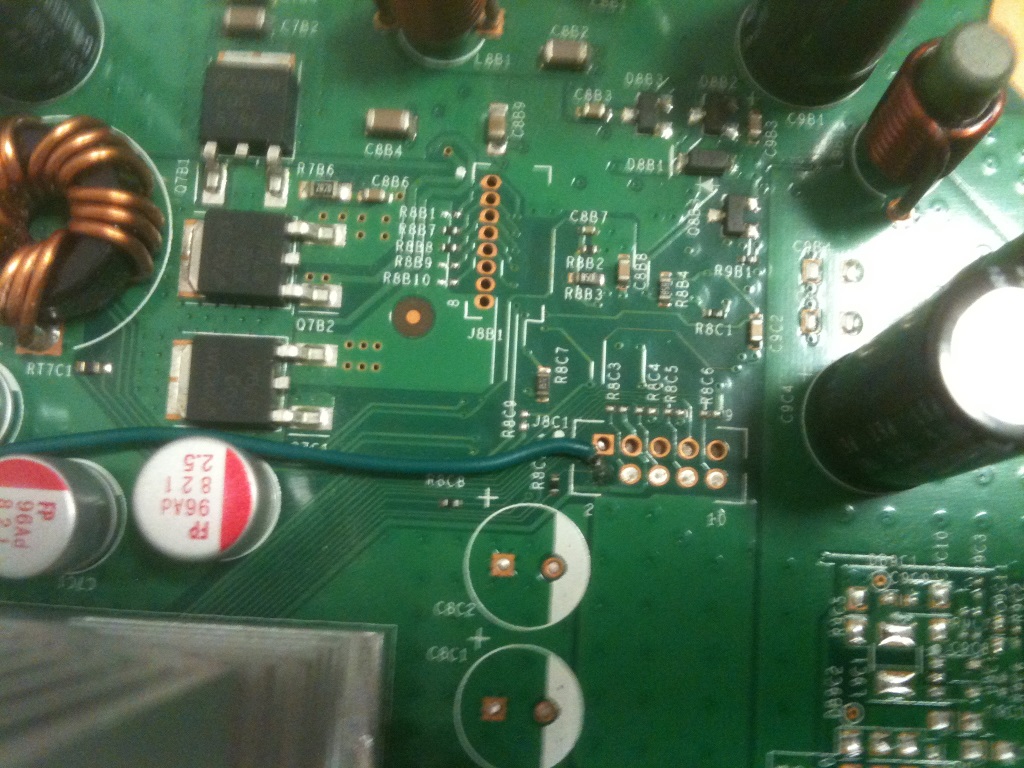

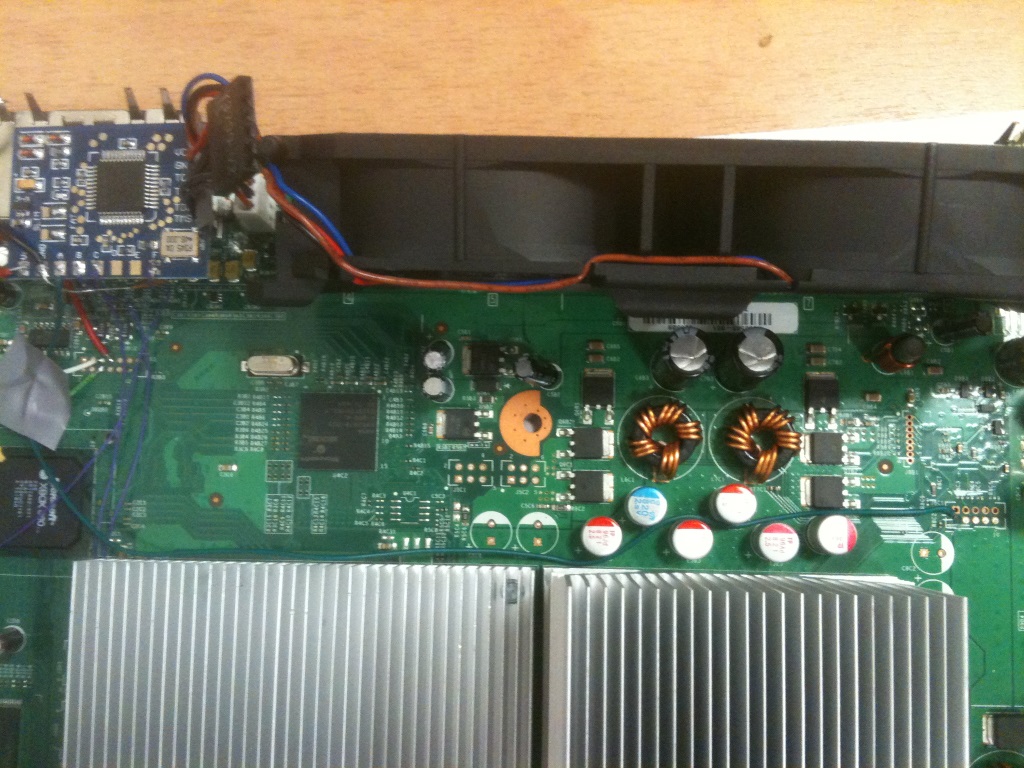

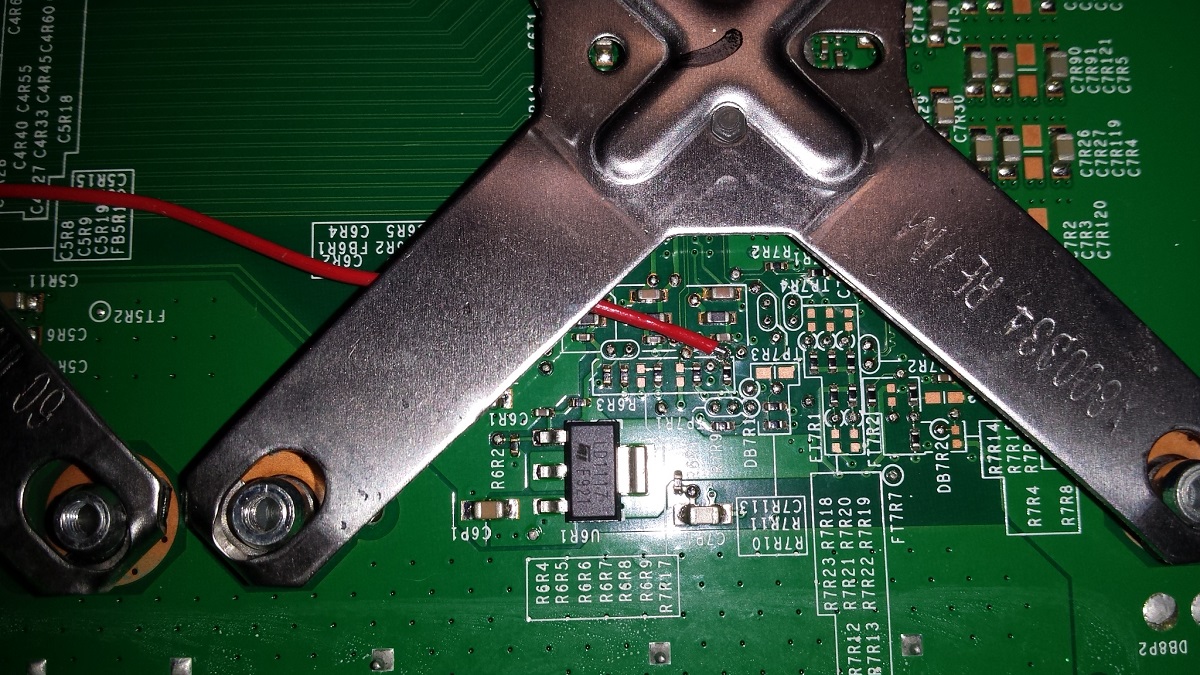

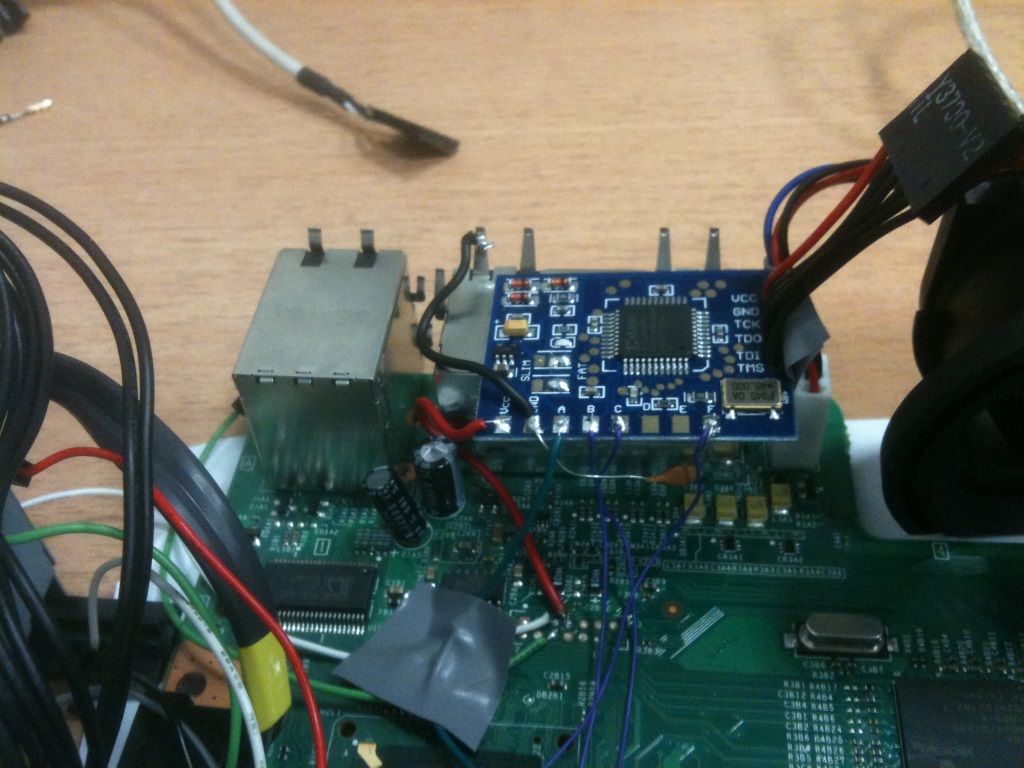

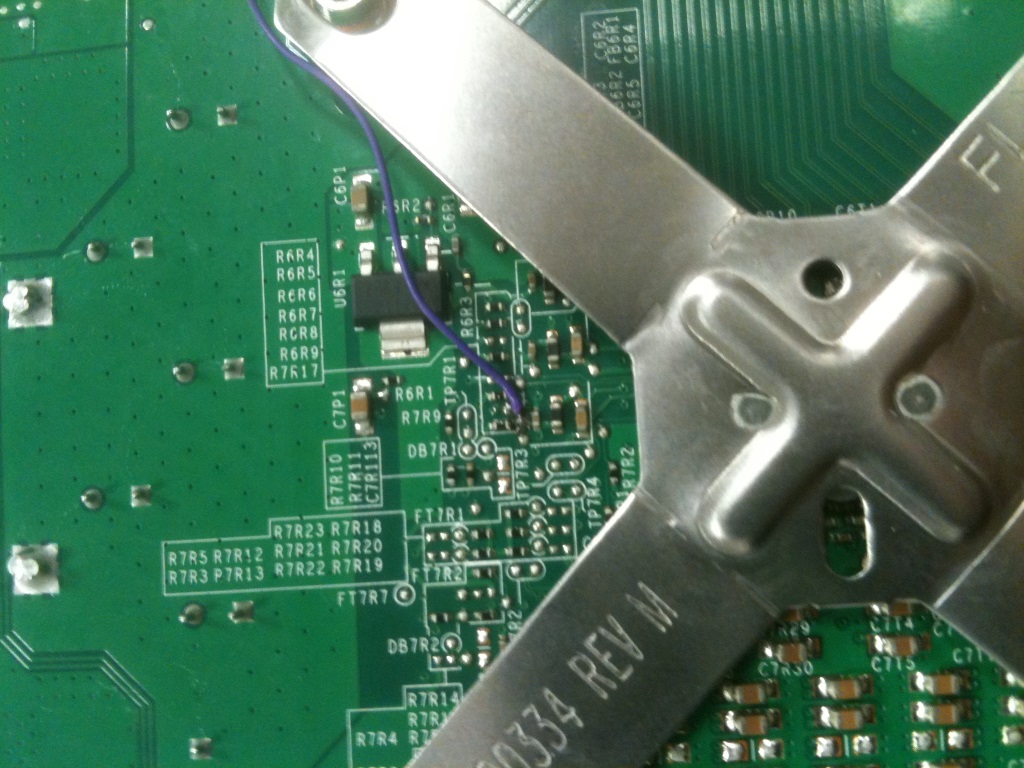

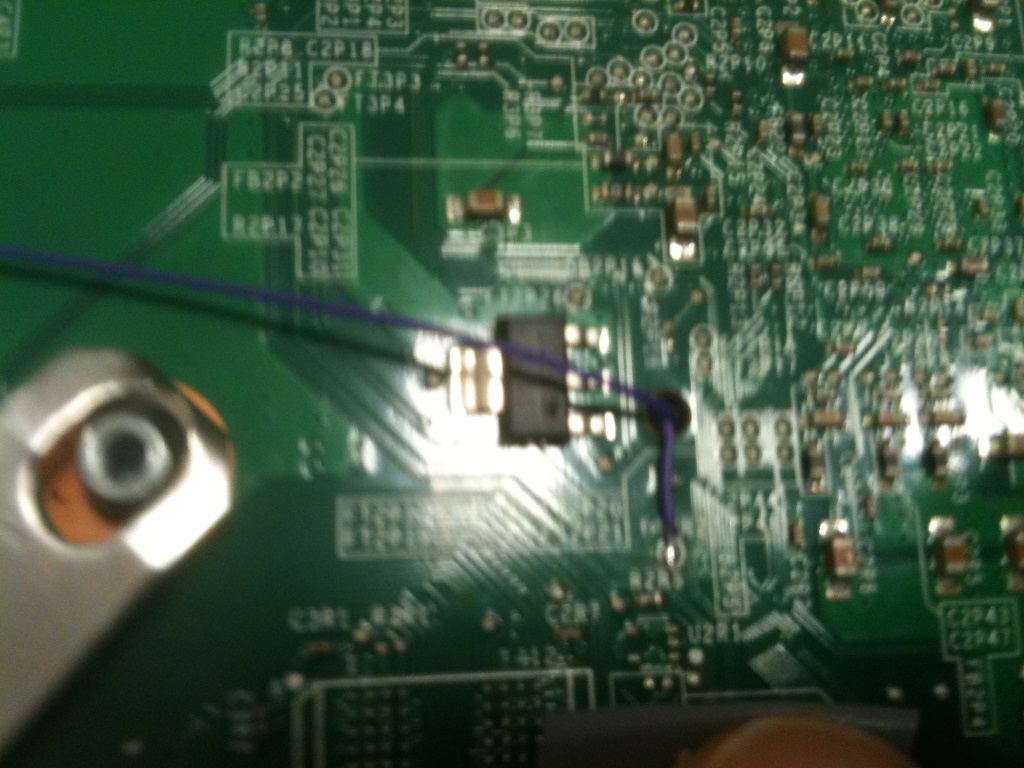

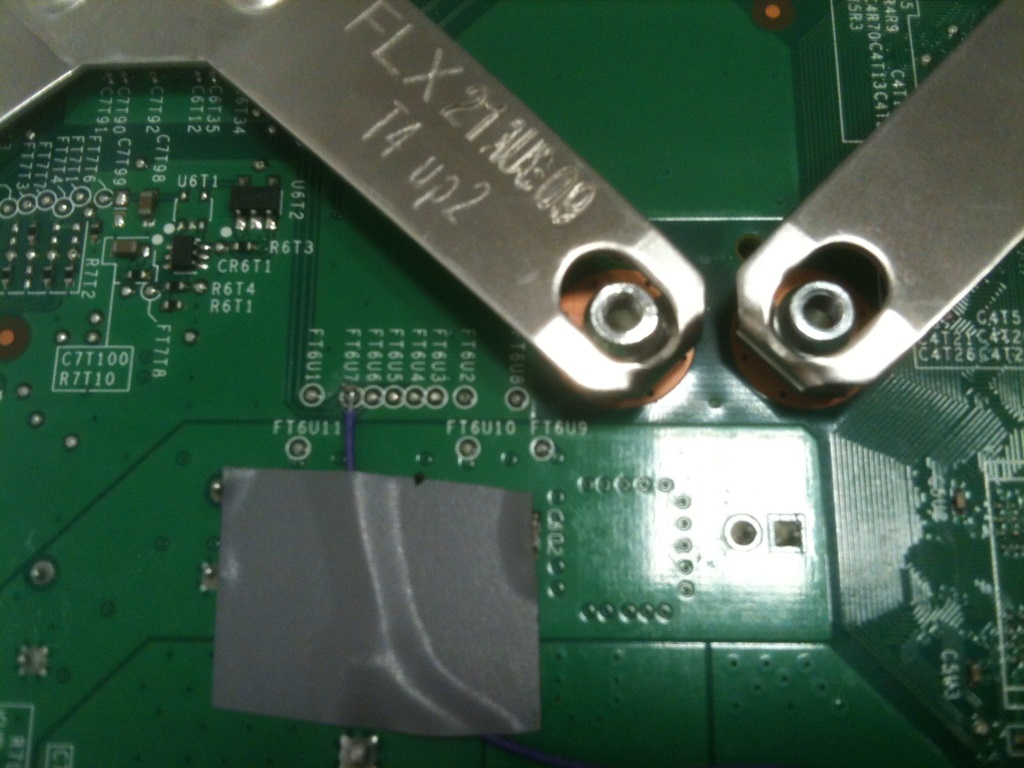

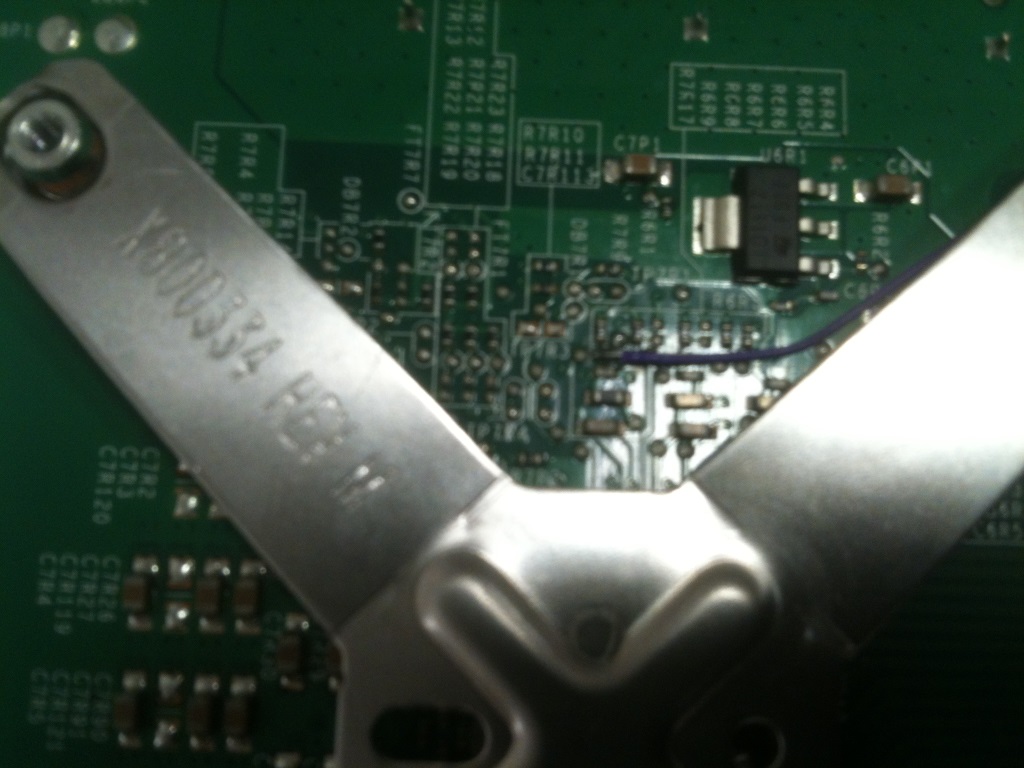

saldato come da foto e schemi (tranne per il clk ho usato punto alternativo)
accendo la console luce verde partono le ventole ma schermo nero. (lettore e hdmi connessi)
il chip non da segni di vita pur essendo alimentato
provo a mettere il clk al punto previsto di default?

[RISOLTO] problema jasper BB non parte dopo tentato glitch-img_0684.jpg

[RISOLTO] problema jasper BB non parte dopo tentato glitch-img_0685.jpg

[RISOLTO] problema jasper BB non parte dopo tentato glitch-img_0686.jpg

[RISOLTO] problema jasper BB non parte dopo tentato glitch-img_0687.jpg

[RISOLTO] problema jasper BB non parte dopo tentato glitch-img_0688.jpg

[RISOLTO] problema jasper BB non parte dopo tentato glitch-img_0689.jpg

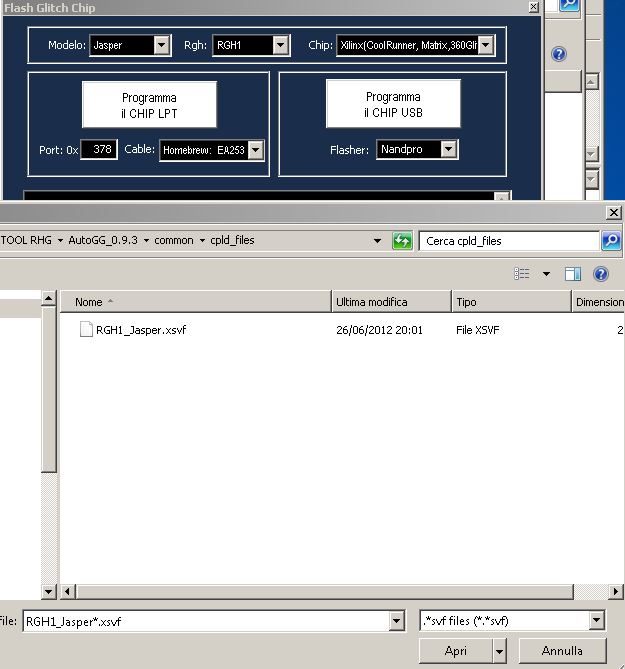

allego programmazione chip

[RISOLTO] problema jasper BB non parte dopo tentato glitch-cattura.jpg

jasper BB dash 13599 chip matrix glitch v3

aquilus · 21-01-14

Che tremi a saldare sull'Hana?
prova no?
Prova pure un altro chip...
Il condensatore...scegli...o quello on board o quello Non onboard

Mi sembra di vedere che hai abilitato entrambi...
Togli il condensatore e lascia attivati i pad su Fat...

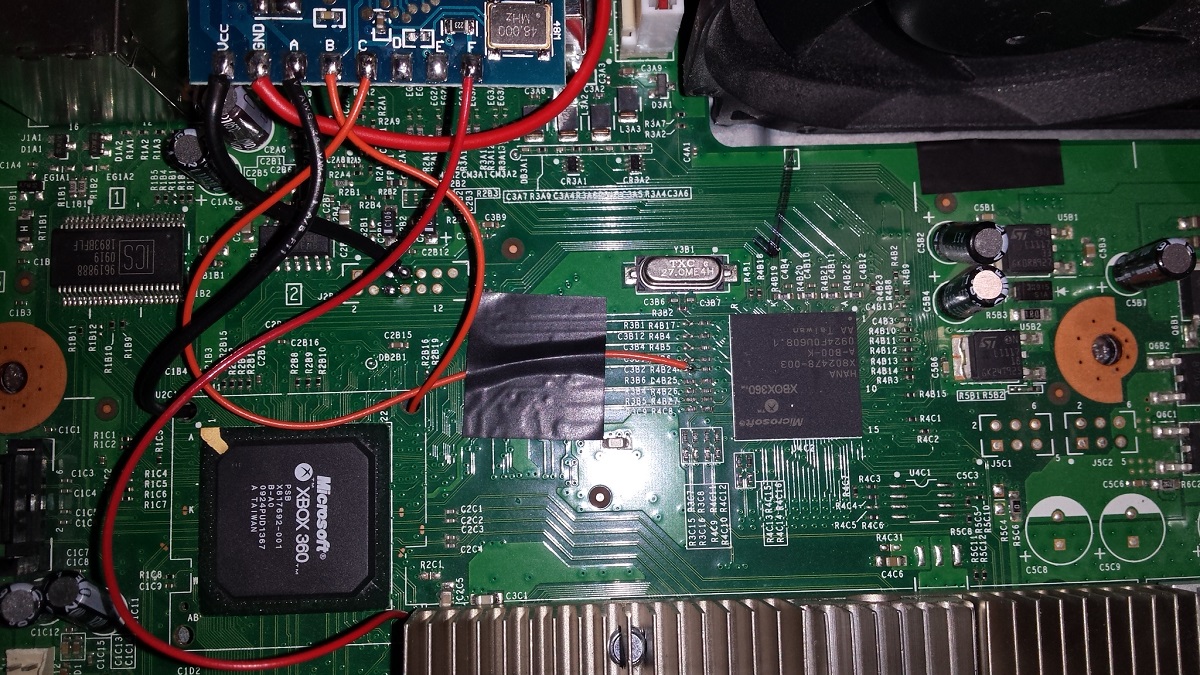

Così...Ne ho fatta una giusto stamattina..Jasper BB Rgh1...

[RISOLTO] problema jasper BB non parte dopo tentato glitch-20140120_103846.jpg

[RISOLTO] problema jasper BB non parte dopo tentato glitch-20140120_103501.jpg

Ovviamente ho tutti avvii "immediati".

**kiron78** · 21-01-14

Be se il cpld Non lavora il problema non è il clk o altro.poi si può saldare meglio, ok ........ma io cambierei il chip . Se il chip lavora ma non avvia xell probabilmente è un problema di installazione. Ma se manco lampeggia o è programmato male o non funziona proprio. Questo penso io chiaramente. Ma posso sbagliarmi

Inviato dal mio HTC One utilizzando Tapatalk

aquilus · 21-01-14

Io penso che avere entrambi i condensatori attivi gli faccia lo "scherzetto".

**kiron78** · 21-01-14

purtroppo non ho mai usato i matrix quindi non ho esperienza diretta sui vari fix, comunque con i coolrunner ho sempre installato come da schema xecuter senza fix particolari e son sempre andate al primo colpo (rgh 1 ovviamente) e figurati che manco lo collego il clk ma uso l'oscillatore onboard.
io sarei orientato ad un malfunzionamento del matrix

aquilus · 21-01-14

Insito con la mia tesi

Poi magari mi sbaglio...
Comunque su tutte le fat collego sempre il clock della console...
Lo trovo più stabile...

**kalcla** · 21-01-14

Scusate ma volevo precisare che del condensatore esterno è saldato solo un pin quindi disattivato. ho provato anche saldato ma niente !

domande:

se il clk non è connesso, la luce blu del cpld si dovrebbe accendere lo stesso?
esiste un modo per fare debug e capire dove è il problema?
per programmare va bene AutoGG? Dopo aver caricato il dump della nand mi propone il file "RGH1_Jasper.xsvf"? (come foto in allegato nel mio precedente messaggio)

Domani provo con un altro matrix e uso come clock l'Hana eliminando anche il condensatore sul chip. speriamo di vedere questo xell che è diventato un miraggio lontano!!!

**spirit19** · 21-01-14

Con il matrix non ho esperienza ma Scusate ignoranza, non faccio jasper da ann... il file jasper.xsvf non era solo per le jasper con nand da 16mb?

aquilus · 22-01-14

I timing non variano in base alla grandezza della nand, ma solo in base alla revisione mobo posseduta.
Per Rgh1 esiste solo un timing per Jasper.
Se il nostro amico non ha debug c'è qualcosa che non va nel chip o nell'installazione.

**guerrierodipace** · 22-01-14

Togli il filo C. Non puoi lasciare 2 oscillatori attivi non debuggerá mai e risparmi anche un filo. Osc a bordo funziona bene uguale.

inviato dal mio...fermacarte

aquilus · 22-01-14

Caspita Guerriero...che occhio...
Avevo visualizzato la foto e la resistenza che disabilita l'oscillatore sembrava rimossa.
Invece no...
Ecco il motivo...
Grande!!!!

**kalcla** · 22-01-14

ma il condensatore on board da 100nF lo devo disabilitare o lasciare?
grazie

**guerrierodipace** · 22-01-14

Originariamente Scritto da kalcla

ma il condensatore on board da 100nF lo devo disabilitare o lasciare?
grazie

Intendi quello aggiunto su F? Provi con e senza. Su Jasper rgh1 é facile che booti sempre max al secondo glitch.

inviato dal mio...fermacarte

**zeruel85** · 22-01-14

Mettilo, sulle big block è una manna.

**kalcla** · 22-01-14

ho provato con altro chip nuovo e tutte le vostre raccomandazioni.
non parte schermo nero. allego il video
il chip non da segni di vita. non lampeggia la luce blu
