Non riesco a leggere la cpukey su Corona V4

[Messiah84]

Salve stò eseguendo il mio primo RGH su xbox, stò seguendo questa guida [TUTORIAL] Reset Glitch Hack su Slim Corona V2 (4GB) [AUTOMATIZZATO]
ho costruito la sd per estrarre la nand, ho mandato la xbox in idle, da autogg 0.9.3 ho letto 2 nand e le ha comparate e sono uguali, nella parte destra ho scelto la dashboard 16537 RGH2 e in nandXell ho cliccare su crea e poi flash.

A questo punto dovrei recuperare la CPUKEY ma non riesco in nessun modo....

scollego il ponte che manda la xbox in idle (la sd la tengo ancora collegata ma ho provato anche dissardandola), collego il cavo di alimentazione, accendo la xbox e la collego al router dove ho collegato il mio pc ma non riesco a trovare la xbox (c'è del tempo da aspettare?)

Con la lettura della CPUKEY da nand non ci riesco proprio.... mi date un consiglio?

[Armand]

adesso xell è a video, quindi molto probabilmente la console non glitcha e resetta di continuo

[Messiah84]

Ma deve essere installato anche il glitch chip? (cioè lo squirt BGA 1.2?)

[The Pusher]

Dovrebbe..

[rf1911]

...........

[Armand]

........lol

[Messiah84]

Si è vero, rileggendo la guida me ne sono accorto.... potete indicarmi una guida sull'installazione del chip squirt su corona V4 con postfix adapter V2?

[Armand]

uguale all'installazione che trovi per squirt su corona, solo che il post out lo saldi alla piazzola del postfix

[Messiah84]

Ho saldato il chip (prima l'ho programmato con lo slave programmer con autogg utilizzando il file rgh_corona_minusone_nr.svf) ho notato che il punto CLK nello scheda non è collegato da nessuna parte.... è normale? Il punto CPU_RST l'ho fatto bello lungo e saldato nella parte inferiore della scheda. Il punto PostBIT1 l'ho saldato sul PostFIx V2 nel punto 120. Sul chip ho saldato nel punto 220pF....

Accendo la Xbox e il led del chip inizia a lampeggiare, si accende e si spegne... dopo 3-4 secondi si riaccende e va avanti così. A volte smette di lampeggiare poi magari riprende dopo 30 secondi.... Dove sbaglio?

[yusepe]

sbagli a non mettere le foto

[AtTiLa`]

Si, metti foto installazione chip e misura le tensioni sullo squirt deve darti 3,3V su vcc, sda, scl e deve darti 1,8V su cpu-reset e postbit.
Inoltre essendo V4 spero tu abbia fatto i ponti sulle resistenze mancanti altrimenti neanche per l'anno prossimo glitcha.

[xboxbs]

se non metti le foto chiuderanno la discussione

[Messiah84]

I ponti sulle 3 resistenze ci sono, domani rifaccio tutto da capo e posto una foto.....

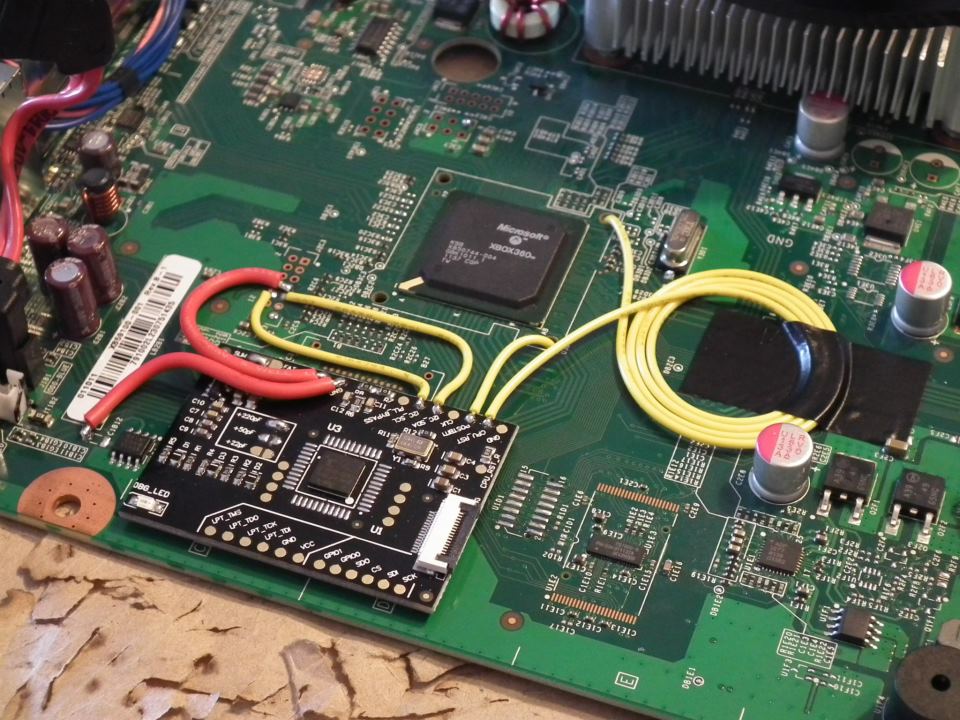

Guardando su internet varie guide mi è sorto un dubbio... ci sono molti montaggi di chip come questo:



è possibile montare il chip senza saldare i contatti che si trovano in basso al chip così come in foto?

[amon76]

Ma sei romanista?.....filo giallo rosso...ahahahahah...scusa

[Messiah84]

Ma quello non l'ho fatto io, chiedevo solo spiegazioni.....

[amon76]

Si...volentieri....ma io sono come San Tommaso....che non crede se non ci mette il naso.....se non metti le foTo o di quello che hai fatto come pretendi dei consigli?andiamo a caso?

[Messiah84]

ma io volevo sapere perchè questo non ha saldato i contatti SD0, CS, ecc..?

[yusepe]

per prima cosa la foto postata è di una corona v2 con physon e la nand si legge con un sd fake zona U1D1 a fianco al chip;
i contatti SD0,CS,ecc sono quelli per leggere la nand tramite un spi reader (nel tuo caso slave board), quindi saldi i fili tra mobo e slave, oppure puoi leggere la nand tramite il cpld (nel tuo caso suirt360 bga) con fili saldati tra cpld e mobo e lettura tramite slave board collegando il flat in dotazione tra slave e cpld.
c'è chi usa l'spi e poi lo toglie i fili o chi fa tutto col cavo flat , tenendo i collegamenti spi tra cpld e mobo

[zeruel85]

19 post e non hai messo uno straccio di foto. Il prossimo tuo post metti le foto, o chiudo il thread, inutile continuare così.

Inviato dal mio GT-I8150 utilizzando Tapatalk

[amon76]

Iniziamo bene la giornata.....
