Discussione: [ESCLUSIVA CONSOLEOPEN] Mini-recensione PCB Teensy NANDway Signal Booster Edition

  1. #21
    Junior Member
    Data Registrazione
    Dec 2012
    Messaggi
    25
    Vero, nella stampa non ho messo dimensioni effettive, ma c'era impostato , riduci pagine di dimensioni eccessive.

    Ristampando il tutto risulta preciso.

    I condensatori vanno messi per forza o posso anche evitarlo?

    "A differenza dalla v1.0,la v1.2 è dotata di pad dove saldare,per stabilizzare dump e flash in alcuni casi,2 condensatori da 100nf SMD 0805 ,ma ,come la v1.0, bisogna fare 3 ponti (che potete vedere anche nella foto della v1.0) che io consiglio di fare prima del montaggio dello zif e del teensy (contrariamente a come ho fatto io xD) solo per una questione estetica ."

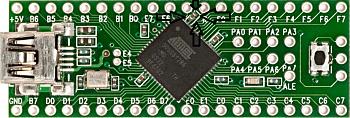

    Un'ultima cosa, ho 2 teensy e mi chiedevo ad uno (che uso con NOR) è saltato questo ,[ESCLUSIVA CONSOLEOPEN] Mini-recensione PCB Teensy NANDway Signal Booster Edition-tpp_main.jpg , è indispensabile al suo funzionamento? Con cosa posso rimpiazzarlo?

    Grazie per le info

  2. #22
    The Banhammer! L'avatar di Razorbacktrack
    Data Registrazione
    Jul 2011
    Località
    Catania
    Messaggi
    8,955
    Non sono necessari i condensatori

    Credo di si,é un condensatore,cerca lo schema del teensy per vedere il valore

  3. #23
    Junior Member
    Data Registrazione
    Dec 2012
    Messaggi
    25
    Citazione Originariamente Scritto da Razorbacktrack Visualizza Messaggio
    Non sono necessari i condensatori

    Credo di si,é un condensatore,cerca lo schema del teensy per vedere il valore
    Mi sembra una resistenza da 1k

  4. #24
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Dal colore sembrerebbe un condensatore

    Sent from my GT-N7000 using Tapatalk 4 Beta
    "... quando il domani verrà, il tuo domani sarà!"

  5. #25
    Junior Member
    Data Registrazione
    Dec 2012
    Messaggi
    25

  6. #26
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Dico che è un condensatore da 1uF

    Sent from my GT-N7000 using Tapatalk 4 Beta
    "... quando il domani verrà, il tuo domani sarà!"

  7. #27
    Junior Member
    Data Registrazione
    Dec 2012
    Messaggi
    25
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Dico che è un condensatore da 1uF

    Sent from my GT-N7000 using Tapatalk 4 Beta
    Bene e condensatore da 1uf sarà rimpiazzato,grazie
    pocoyo2 likes this.

  8. #28
    Membro
    Data Registrazione
    Nov 2011
    Località
    Livorno
    Messaggi
    77
    edit edit edit
    Ultima modifica di zeruel85; 21-07-13 alle 09: 53

  9. #29
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952
    Scusa kiko, ma non siamo al mercato, ti chiedo gentilmente di non inquinare la recensione con richieste simili, grazie per la collaborazione.

  10. #30
    Junior Member
    Data Registrazione
    Dec 2012
    Messaggi
    25
    I condensatori sul teensy mi danno un valore di 481 tutti, ho qui condensatori di questo valore 500 - 525 - 580 eccetera, possono andare comunque bene?

  11. #31
    Junior Member
    Data Registrazione
    Dec 2012
    Messaggi
    25
    Ok, ho constatato che non serve a nulla quel condensatore,e me ne ha dato conferma anche il team pjrc

    That part is a 0.1 uF capacitor connected between AREF (labeled "R") and GND. It is only necessary for low-noise performance when using the analog inputs. If you do not read analog signals, eg with analogRead(), then losing the capacitor is not a problem. It does not serve any purpose when using Teensy++ for digital signals.

    If you do need to read analog signals, you can add a capacitor between "R" and GND on your breadboard or just solder it between those 2 pins. For best analog performance, the grounds of any analog signals should also be connected to that GND pin, rather than the other GND at the lower left corner.

  12. #32
    The Banhammer! L'avatar di Razorbacktrack
    Data Registrazione
    Jul 2011
    Località
    Catania
    Messaggi
    8,955
    ottimo

  13. #33
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Colpa mia.. Pensavo fosse il pin 3 invece era il 62 ho contato in senso orario come un perfetto niubbo!

    Sent from my GT-N7000 using Tapatalk 4 Beta
    Ultima modifica di pocoyo2; 22-07-13 alle 19: 54
    "... quando il domani verrà, il tuo domani sarà!"

  14. #34
    Junior Member
    Data Registrazione
    Aug 2011
    Località
    Angri
    Messaggi
    39
    Ciao a tutti ... per prima cosa complimenti per l'ottima recensione e per questa bellissima PCB ...
    volevo sapere, dove vanno installati i condensatori per stabilizzare il tutto ?

    Dopo diversi Dump continuo a non riuscire ad avere una Nand buona ...

    Tra Vss e Vcc ?
    Ultima modifica di xardras; 11-01-14 alle 16: 52

  15. #35
    The Banhammer! L'avatar di Razorbacktrack
    Data Registrazione
    Jul 2011
    Località
    Catania
    Messaggi
    8,955
    Grazie,comunque si

    Inviato dal mio SM-N9005 utilizzando Tapatalk
    xardras likes this.

  16. #36
    Open Member L'avatar di Vale
    Data Registrazione
    Feb 2014
    Messaggi
    719
    Bellissima recensione, complimenti....

    mi chiedevo se fosse possibile utilizzare farlo anche per le NOR.

    è possibile seconso Voi???' cambierebbe il circuito di collegamento (PCB) installando uno zif adatto per le nor??

    grazie

  17. #37
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952
    E' ovvio che andrebbe riprogettato da zero... NAND e NOR son due cose completamente differenti, con collegamenti totalmente differenti...

  18. #38
    Open Member L'avatar di Vale
    Data Registrazione
    Feb 2014
    Messaggi
    719
    Citazione Originariamente Scritto da zeruel85 Visualizza Messaggio
    E' ovvio che andrebbe riprogettato da zero... NAND e NOR son due cose completamente differenti, con collegamenti totalmente differenti...
    mmhh, quindi con le nor, l'unica soluzione è saldare sulla scheda madre (direttamente sui pin della nor o sui punti alternativi)???

    senza considerare ovviamentte l'uso dell e3 flasher con la clip.

    Poichè mi piace "smanettare" , mi piacerebbe imparare senza l'uso della clip.

  19. #39
    God L'avatar di Titty
    Data Registrazione
    Jul 2011
    Messaggi
    7,079
    Nessuno ti vieta di montare uno ZIF 56 sul Teensy... basta seguire gli schemi
    Non si da supporto privato, i vostri dubbi vanno risolti sul forum tramite un post... così tutta la Comunity cresce con voi

  20. #40
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952
    Citazione Originariamente Scritto da Vale Visualizza Messaggio
    mmhh, quindi con le nor, l'unica soluzione è saldare sulla scheda madre (direttamente sui pin della nor o sui punti alternativi)???

    senza considerare ovviamentte l'uso dell e3 flasher con la clip.

    Poichè mi piace "smanettare" , mi piacerebbe imparare senza l'uso della clip.
    Perchè dici che è l'unico modo? Solo perchè non ho progettato una basetta?!?
