Allora ho letto le 2 nand, zeruel me le ha convalidate, ho patchato con Rogero, flashato i dump, riletti e comparati, ho saldato le nand e mi da led verde + schermo nero, non va in recovery perché si accende e si spegne subito se tengo premuto, ho controllato le saldature con tester e c'è continuità, decido di staccare le nand e mettere le originali, stessa solfa, se fossero invertite darebbero led verde/giallo/rosso lampeggiante giusto? Quindi che cos'è successo?
Edit:risolto
Ciao Cris, illumimaci che può servire a tutti!!! Da cosa dipendeva?
Scusa per il ritardo nello rispondere, ma non riesco più a starci dietro a tutto... :\
Inviato dal mio GT-I8150 con Tapatalk 2
Di solito o è un contatto su una delle 2 NAND o l' HDD. Io quando ho riscontrato problemi simili ho risolto con una botta di aria calda o controllando l' HDD
Ho messo le originali ripassato le saldature con stagno in pasta cambiato hdd ed è partita (l'aria calda si è rotta, mi spara temperatura a mille tanto da fondere la hot gun), stasera provo a mettere quelle patchate con il classico metodo e vediamo :)
LOL, mi ricordi tanto qualcuno, che ha rotto prima l'aria calda, e dopo 3 giorni lo stilo saldante. Spero di non fare il gufaccio... :p
Scoperto l'arcano!
C'è un errore grave in questo schema, le nand sono invertite cioè la nand 0 è la nand 2 e la nand 1 è la 1 se vogliamo usare nand 0/1 altrimenti la nand 1 è la nand 2 e la nand 2 è la nand 1
http://www.consoleopen.com/forum/ima...B/pag1.h15.jpg

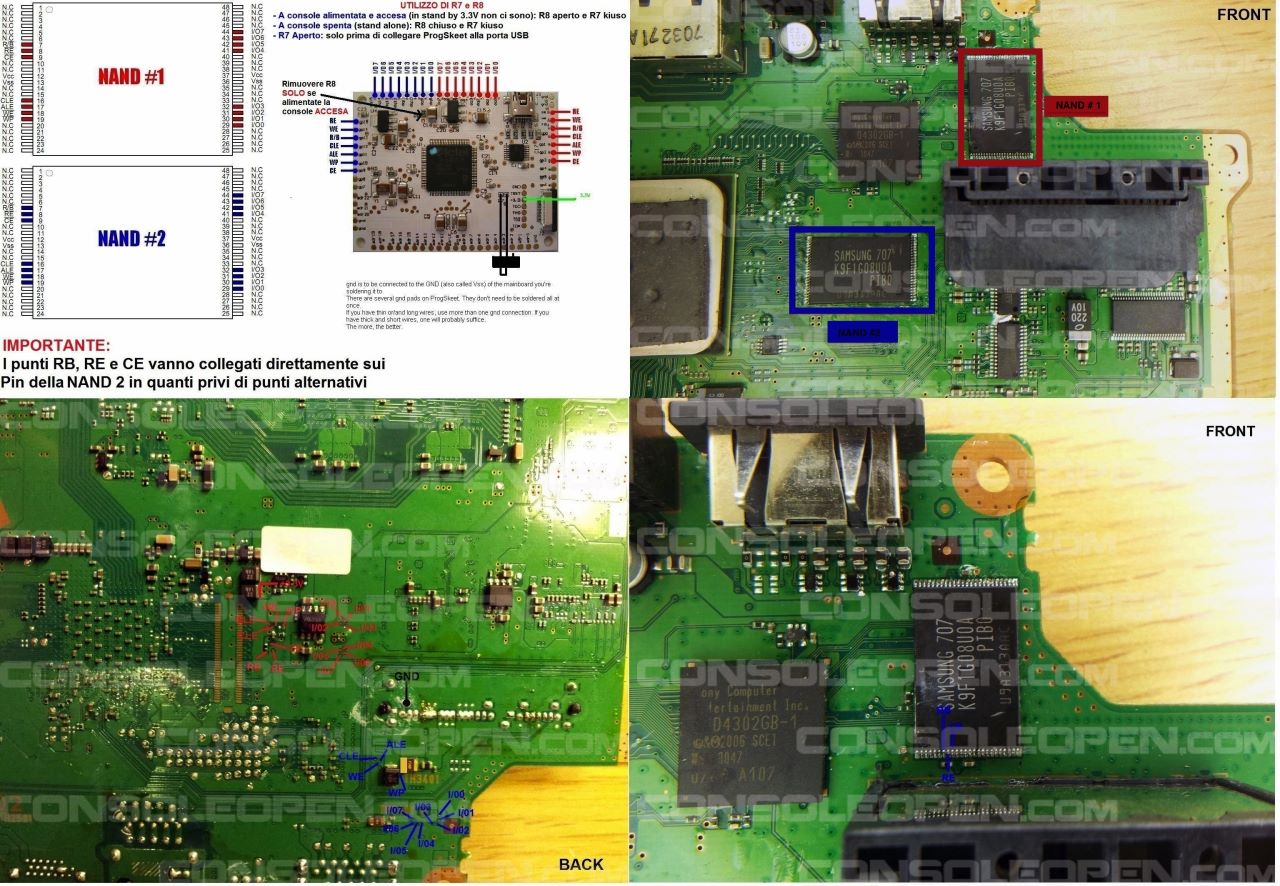

Li ho potuti ricavare da questo schema
Allegato 11800
Mettendole come da schema in realtà risultavano inverse cioè brick, mentre mettendole al "contrario" sono esatte
Spero di essermi espresso al meglio, magari qualcuno modifichi l'immagine se possibile :)
Ecco fatto una modifica
Allegato 11801
Allora, facciamo chiarezza. In base alla dicitura di Flowrebuilder, la TOP Flash 0 NAND è quella più vicina ai processori, mentre la BOTTOM Flash 1 NAND è quella più all'esterno.
Ora non so se sugli schemi del ProgSkeet 1.0 siano stati invertiti o meno (non avendolo mai usato), ma sulla frase precedente posso metterci la mano sul fuoco, e non solo. :)
ho capito qual'è la "regola" ma se con Flowrwbuilder unisco i dump come da schema del tutorial di Titty mi da i bootloader 0kb mentre se faccio l'inverso mi da i bootloader da 198kb, quindi in questa scheda madre quella "regola " non vale perche se saldo come nello schema precedente la console non potrà mai e poi mai andare, ne con la "regola" ne con lo schema precedente, quindi sarebbe giusto modificarla come ho fatto io :)
sicuramente ti sarai confuso te e le hai invertite :) capita .
il tester non sbaglia.......devo fare un video o mi credete sulla parola?

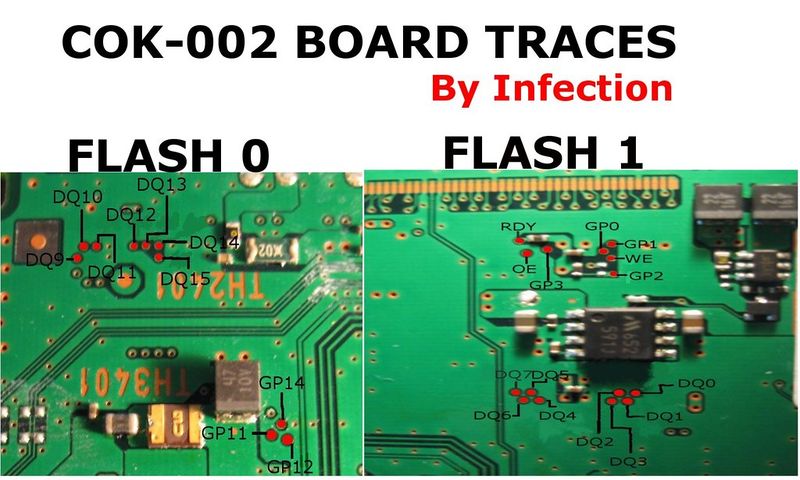

Ecco una prova, ho evidenziato i punti dello schema di Infection e potete vedere senza tester che i punti sono proprio sotto le nand...
http://www.ps3devwiki.com/images/c/c7/COK-002_TOP.JPG
http://imageshack.us/a/img17/2627/gpr9.jpg
IO infatti ritirai quello schema... :)
Cmq il problema nn si pone... è sempre e solo FlowRebuider a decidere quale dump è corretto...
Si infatti mi sono basato proprio su flow, ma sapere anche la posizione delle 2 nand può aiutare molto :) ho cambiato l'immagine così da renderla giusta, se la cambiate fate un piacere, ho perso 3gg perché pensavo fosse un'altro problema , così evitiamo la cosa anche a altri :)
e mi ricordi qualcuno che apri' in thread di " aiuto prestito stazione saldante"Citazione:
Originariamente Scritto da zeruel85
Povero zeurel pero' tutti i mali non vengono per nuovere, hai visto che bella stazioncina hai preso?
Inviato da mio iPhone usando Tapatalk 2
cris vuoi sapere come faccio io?Citazione:
Originariamente Scritto da -Criscros-
Prendo due bicchieri di plastica
In uno scrivo 0 e nell'altro scrivo 1
Dentro ci metto alcol isopropilico
Stacco la nand vicino al processore e la metto nel bicchiere 0
Stacco l'altra e la metto nel bicchiere 1
Ad ogni passaggio le rimetto sempre ognuna nel loro bicchiere
Mai sbagliato una volta e mi baso come dice titty solo su flower
Inviato da mio iPhone usando Tapatalk 2
La cambierei volentieri l' immagine ma non esiste + il topic... :)
Tommino forse non hai capito.... In questa scheda la "0" é la più esterna e la "1" è la più interna, è al contrario, per quello sbagliavo, perché mettevo la 0 vicino al processore e la 1 lontano dal processore e ripeto Sbagliavo :)
basati su flowerebuild "da li' non scappi"
Per un momento ho pensato di averti fatto brickare... :pCitazione:
Originariamente Scritto da -Criscros-
E perche mai?
Se la verifica e' ok " come scommetto che sia"...........:)
Inviato da mio iPhone usando Tapatalk 2
Gli avevo validato i dump per PM e le statistiche FF erano rimaste basse anche dopo il patch, ma ne ho già fatte di simili. ;)
Era una battuta più che altro. :D
