Teensy++ Zif Socket, domanda

**royale.am** · 17-04-13

Ciao, volevo sapere se secondo voi è possibile collegare ad uno zif socket tsop56 un teensy++ 2.0 al posto di un progskeet come in questa guida. La mia perplessità nasce nel momento in cui nella guida per downgrade tramite teensy, bisogna accendere la console, grazie

**zeruel85** · 17-04-13

Sì,mi pare che guerriero e Raiden lo abbiano già testato. Se non sbaglio (ma potrei), l'unica accortezza sta nel mettere un condensatore da 100nF tra VCC e GND, e non servono nemmeno i pull up.

Vediamo se guerriero ci aiuta...

Anche io sono interessato.

**guerrierodipace** · 18-04-13

Certo puoi farlo benissimo efunziona molto bene.
Il condensatore non è essenziale ma consigliato.
Non ho capito "accendere la console" visto che usi lo zif?!

**Tommino81** · 18-04-13

Originariamente Scritto da royale.am

Ciao, volevo sapere se secondo voi è possibile collegare ad uno zif socket tsop56 un teensy++ 2.0 al posto di un progskeet come in questa guida. La mia perplessità nasce nel momento in cui nella guida per downgrade tramite teensy, bisogna accendere la console, grazie

la guida è stata fatta senza zif "quindi accendi la consolle per leggere la nor"
viceversa se usi "o hai in mente di usare lo zif"
come dice Guerriero, non c'è bisogno di accenderla in quanto lavoreresti con lo zif e la nor dissaldata!

**royale.am** · 18-04-13

Originariamente Scritto da guerrierodipace

Non ho capito "accendere la console" visto che usi lo zif?!

ok perfetto, intendevo non potendo accendere la console, potrebbe non funzionare con lo zif...
avevo pensato che, dovendo accendere la console (senza zif), il teensy non riuscisse ad alimentare la nor autonomamente

**royale.am** · 06-05-13

ok, dopo aver atteso a lungo il corriere, tutto montato e ok

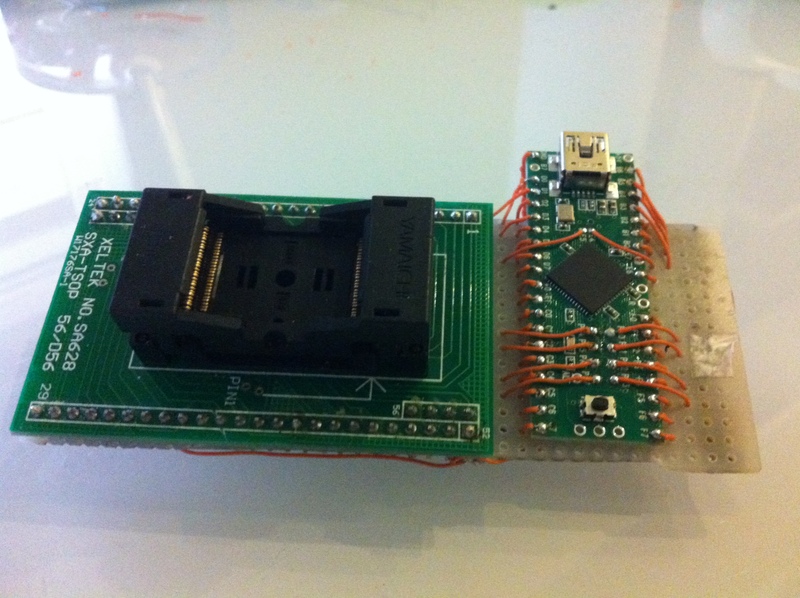

Teensy++ Zif Socket, domanda-img1306rk.jpg

l'unica cosa che potrebbe dare problemi a qualcuno, provando a scrivere con norway dando il comando write, non scriveva un bel niente rimanendo in eterno a 0KB...ho risolto con il comando writeword e tutto è filato liscio

**zeruel85** · 06-05-13

Sì, scrivere in Single Word Programming è sempre la cosa migliore, anche se ci impiega dieci minutini, ne vale la pena.

**royale.am** · 06-05-13

ci ha messo 5:23 min...un razzo!

**zeruel85** · 06-05-13

Con writeword 5 minuti? :O

Che versione di NORway utilizzi per curiosità?

**royale.am** · 06-05-13

uso il norway della guida di tommino e l'ultimo python 2.7.4 ecco lo screen

ERRORE: Norway 0.6 (nella guida 0.5)

**zeruel85** · 06-05-13

Oook, thanks.

**zeruel85** · 13-05-13

Ciao royale.am, posso chiederti alcune delucidazioni su alcuni pin per favore?

1) Vorrei capire se WP, Byte e Vio li hai collegati a Vcc oppure no
2) Inoltre immagino che il pull up su RDY sia totalmente inutile con il Teensy++, giusto?
3) Ultima: alla fine hai usato il condensatore da 100nF tra Vcc e GND o ne hai fatto a meno?

Sto lavorando ad un progettino e sto cercando di raccogliere più info possibili, grazie per la collaborazione se puoi.

**royale.am** · 13-05-13

Originariamente Scritto da zeruel85

Ciao royale.am, posso chiederti alcune delucidazioni su alcuni pin per favore?

1) Vorrei capire se WP, Byte e Vio li hai collegati a Vcc oppure no
2) Inoltre immagino che il pull up su RDY sia totalmente inutile con il Teensy++, giusto?
3) Ultima: alla fine hai usato il condensatore da 100nF tra Vcc e GND o ne hai fatto a meno?

Sto lavorando ad un progettino e sto cercando di raccogliere più info possibili, grazie per la collaborazione se puoi.

1. Tutti collegati a VCC
2. Nessun pull up
3. Non ho usato il condensatore

**zeruel85** · 13-05-13

Grazie mille!

Per caso hai provato anche senza collegarli o collegando solo WP ad esempio?

Inviato dal mio GT-I8150 con Tapatalk 2

**royale.am** · 13-05-13

guarda purtroppo no, ora non ho nor a portata di mano, come ne ho una ti faccio sapere

**zeruel85** · 13-05-13

Scusa, un'ultima domanda. Dalla foto che hai postato sembra che la NOR non la alimenti dal Teensy++ (non mi pare che sia collegato nessun filo). Posso sapere come alimenti e/o sei hai provato alimentando direttamente dal Teensy++ con regolatore?

**Titty** · 13-05-13

Originariamente Scritto da zeruel85

Ciao royale.am, posso chiederti alcune delucidazioni su alcuni pin per favore?

1) Vorrei capire se WP, Byte e Vio li hai collegati a Vcc oppure no

Collegati

Originariamente Scritto da zeruel85

2) Inoltre immagino che il pull up su RDY sia totalmente inutile con il Teensy++, giusto?

Nessun PullUP

Originariamente Scritto da zeruel85

3) Ultima: alla fine hai usato il condensatore da 100nF tra Vcc e GND o ne hai fatto a meno?

Condensatore usato

Aggiungo che sto usando il regolatore sotto il Teensy

**zeruel85** · 13-05-13

Grazie Titty.

Inviato dal mio GT-I8150 con Tapatalk 2

**Titty** · 14-05-13

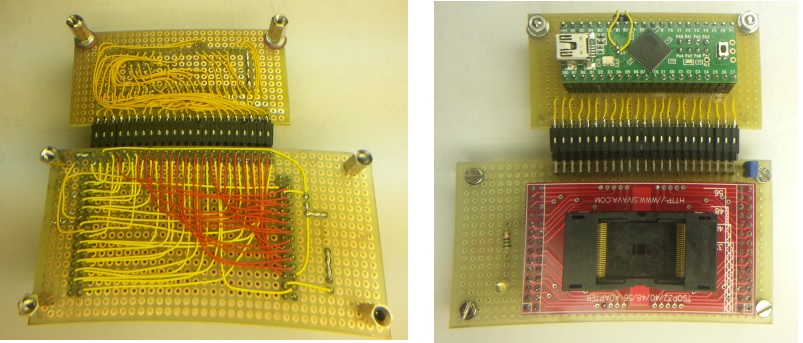

Piccolo Update:

- NOR Samsung UZC: 100% Letta, Cancellata e scritta
- Nor MX: 100% Letta, Cancellata e scritta
- NOR Spansion P: 100% Letta, Cancellata ma NON scritta... da errore... Sto cercando di capire dove stia il problema. Il PullUp fa peggio...
