Discussione: Circuito di alimentazione, avente in uscita 1,8v e 3,3v per la prog. dei CPLD(xc2c64)

  1. #1
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955

    Circuito di alimentazione, avente in uscita 1,8v e 3,3v per la prog. dei CPLD(xc2c64)

    TUTORIAL PER LA REALIZZAZIONE DI UN CIRCUITO DI ALIMENTAZIONE, AVENTE IN USCITA 1,8V E 3,3V PER LA PROGRAMMAZIONE DEI CPLD (xc2c64a)

    Ciao ragazzi, allora oggi mi sono cimentato nel realizzare un piccolo circuito elettronico, che il suo scopo è quello di alimentare i nostri glitchip (fatti in casa o comprati) con delle tensioni costanti in uscita (1.8V e 3.3V)tramite la porta USB dove in uscita abbiamo 5V. Mi è venuto in mente di realizzare questo circuito, per chi, non volesse alimentarlo da console e programmarlo a parte (credo che sia la miglior cosa).



    Andiamo a vedere il materiale:


    -1 Basetta millefori (io l'ho ritagliata 3X3 CM)

    -Cavo usb 2.0 maschio

    -un integrato LM 317

    -un diodo led ( io lo ho preso blu )

    -1 Resistenza da 390 ohm

    -1 Resistenza da 220 ohm

    -1 Resistenza da 120 ohm



    Ora passiamo allo schema per la realizzazione


    A lavoro finito avremo un kit del genere. Con il tester ho misurato 1,8 volt, che è stato ricavato dal ADJ dell’LM317. Mentre la Vout dell’integrato è pari a 3.3V....di fatti nell’immagine qui sopra,il chip è alimentato solo a 3.3V, la 1.8V è esclusa.









    Guida realizzata da Nexus per www.consoleopen.com
    la riproduzione anche parziale senza il consenso dell'autore
    è severamente vietata

    Ultima modifica di nexus; 17-04-12 alle 19: 30

  2. #2
    Stryp
    Guest
    Bel sistema ...
    per evitare ogni volta di prendere dal CK ...
    più comodo e veloce
    Bravo e grazie per il tutorial !

  3. #3
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    grazie stryppettino!!!!
    Stryp likes this.

  4. #4
    Open Member
    Data Registrazione
    Aug 2011
    Messaggi
    509
    Ciao,
    io avrei messo due potenziometri in quanto sarei riuscito a regolare meglio la tensione, cmq ottimo lavoro

  5. #5
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760
    Bel tutorial, tornerà comodo a chi non riesce a saldare 3 fili sulla console!
    Per quanto riguarda la questione potenziometri, anche se nel caso dei cpld funzionerebbe perché assorbono veramente poca corrente, è sbagliato come concetto perché appena metti il carico alteri la tensione d'uscita.

    Inviato dal mio ZTE-BLADE usando Tapatalk

  6. #6
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952
    Toh, era proprio quello che volevo costruire la prossima settimana! Mi hai letto nel pensiero.
    Complimenti per la guida!

  7. #7
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375

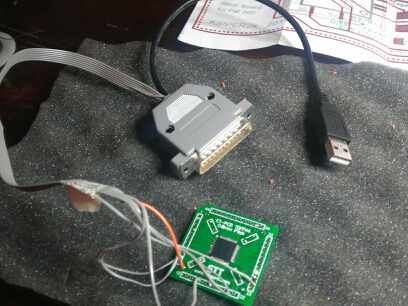

    Io ho semplicemente messo i due regolatori u5b2 (per l'1.8) e l'altro (non ricordo il codice) presi dalle fat su una millefori insieme alla parallela per la programmazione, in modo da avere una soluzione all-in-one.. appena riavro' il mio telefono postero' una foto a supporto..

    EDIT:
    ecco la foto

    Circuito di alimentazione, avente in uscita 1,8v e 3,3v per la prog. dei CPLD(xc2c64)-5712b769-dd8c-a214.jpg

    Sent from my HTC Wildfire using Tapatalk 2
    Ultima modifica di pocoyo2; 16-04-12 alle 21: 18
    nexus likes this.
    "... quando il domani verrà, il tuo domani sarà!"

  8. #8
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    grazie ragazzi ....guardate mi sono fatto questa comodità perchè mi scocciavo prendere sempre il lettore liteon per programmare i CPLD (premetto che da console non ho mai programmato i glitchip) e ho pensato di inserirlo nel forum ...
    Questo circuito si può inserire tranquillamente, insieme a quello di programmazione con porta parallela, in pratica integrarli assieme.
    @Paolo
    grazie, a che servono i potenziometri se i chip si alimentano a 3.3V e 1.8V...quale scopo?
    @zeruel85
    grazie, guarda se si possono fare le comodità è meglio, se no devi sbattere sempre la testa per organizzarti prima
    @ilario
    grazie, i tuoi chippettini hanno bisogno di questo addon per la programmazione hiihihihhihi
    Ultima modifica di nexus; 15-04-12 alle 12: 06

  9. #9
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430
    grazie nexus

  10. #10
    Banned
    Data Registrazione
    Oct 2011
    Messaggi
    892
    Citazione Originariamente Scritto da nexus Visualizza Messaggio
    grazie ragazzi ....guardate mi sono fatto questa comodità perchè mi scocciavo prendere sempre il lettore liteon per programmare i CPLD (premetto che da console non ho mai programmato i glitchip) e ho pensato di inserirlo nel forum ...
    Questo circuito si può inserire tranquillamente, insieme a quello di programmazione con porta parallela, in pratica integrarli assieme.
    @Paolo
    grazie, a che servono i potenziometri se i chip si alimentano a 3.3V e 1.8V...quale scopo?
    @zeruel85
    grazie, guarda se si possono fare le comodità è meglio, se no devi sbattere sempre la testa per organizzarti prima
    @ilario
    grazie, i tuoi chippettini hanno bisogno di questo addon per la programmazione hiihihihhihi

    ilario era ironico nel dire che sarà utile a quelli che non sanno saldare 3 fili...
    pensa te se riescono a fare il tuo schema..
    ilario likes this.

  11. #11
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    si ma infatti lo sò vai tranqu non me la sn presa ahahahhaha...ilario mi ha mandato i suoi chippettini...ci mancherebbe diciamo che è una comodità
    Ultima modifica di nexus; 16-04-12 alle 09: 36

  12. #12
    Open Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    760
    Citazione Originariamente Scritto da nexus Visualizza Messaggio
    si ma infatti lo sò vai tranqu non me la sn presa ahahahhaha...ilario mi ha mandato i suoi chippettini...ci mancherebbe diciamo che è una comodità
    Ormai siamo amici

  13. #13
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    e certo hiihihihihihhihihihhi

  14. #14
    Homo Modder L'avatar di Essereumano
    Data Registrazione
    Jul 2011
    Località
    Grosseto
    Messaggi
    789
    Sta risata compulsiva mi ricorda un vecchio ospite del forum....

    Installa Dropbox tramite questo link ed entrambi guadagneremo subito 500MB di spazio in più clicca qui.



    Essereumano ringrazia...

  15. #15
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    hehehehehehehhe può "essere"....umano!

  16. #16
    Homo Modder L'avatar di Essereumano
    Data Registrazione
    Jul 2011
    Località
    Grosseto
    Messaggi
    789
    diciamo che si sa... ma si fa finta di niente...

    Installa Dropbox tramite questo link ed entrambi guadagneremo subito 500MB di spazio in più clicca qui.



    Essereumano ringrazia...

  17. #17
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    e và bè....

  18. #18
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    editato il mio post con la foto

  19. #19
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,955
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Io ho semplicemente messo i due regolatori u5b2 (per l'1.8) e l'altro (non ricordo il codice) presi dalle fat su una millefori insieme alla parallela per la programmazione, in modo da avere una soluzione all-in-one.. appena riavro' il mio telefono postero' una foto a supporto..

    EDIT:
    ecco la foto

    Clicca l'immagine per ingrandirla.

Nome: 5712b769-dd8c-a214.jpg
Visualizzazioni: 55
Dimensione: 34.0 KB
ID: 3419

    Sent from my HTC Wildfire using Tapatalk 2
    ottimo pocoyo hai fatto il tutto in un'unico circuito così è buono...io l'ho fatto separato perchè feci il programmatore appena uscì l'RGH, e non c pensai al fatto dell'alimentazione, l'avevo preso in secondo piano la cosa....
    poi quando incomincia a diventare in serie, ci vuole un sistema + flessibile...cmq ottima idea quasi quasi integro il mio circuito nello attacco parallelo, e faccio un tutt'uno...
    poi se vuoi puoi postare anche il tuo schema

  20. #20
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375

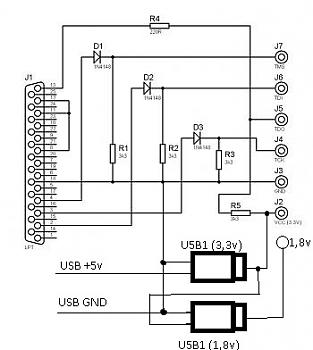

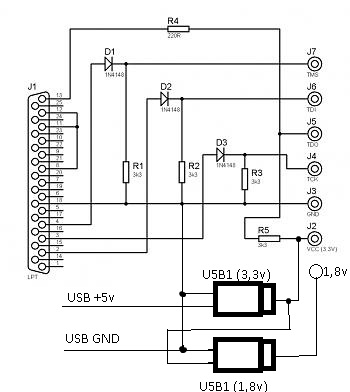

    Era più o meno così:

    Circuito di alimentazione, avente in uscita 1,8v e 3,3v per la prog. dei CPLD(xc2c64)-programmatore-20lpt-jtag.jpg
    Stryp likes this.
