Discussione: Asus X53S non accende

  1. #1
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101

    Asus X53S non accende

    buongiorno a tutto il forum,
    mi viene recapitato un notebook asus x53s, con il difetto che non accende,
    inserendo il suo caricabatterie, non accende alcun led, quindi escludo che sia la piastrina dello switch di accenzione,
    dalla mb ho staccato tutto per vedere se vi era qualche guasto alle periferiche, ma nulla di fatto,
    presa la mb messa sul tavolo di lavoro e inizio ad effettuare alcuni controlli,
    la presa di ricarica e' ok mi ritrovo 19v, seguendo il circuito arrivo a 2 mosfet ad 8 pin,
    e qui mi sono fermato, su tutta la mb non ho alcuna tensione,
    a parte il fatto che questa mb non ha alcuna serigrafia,
    inoltre cercando su internet non sono riuscito a trovare alcun schema,
    quindi chiedo ai piu' esperti e non, riusciamo a resuscitare questo notebook?
    grazie in anticipo

  2. #2
    Open Member
    Data Registrazione
    Jan 2014
    Messaggi
    814
    posta foto dettagliate fronte-retro mainboard

  3. #3
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101

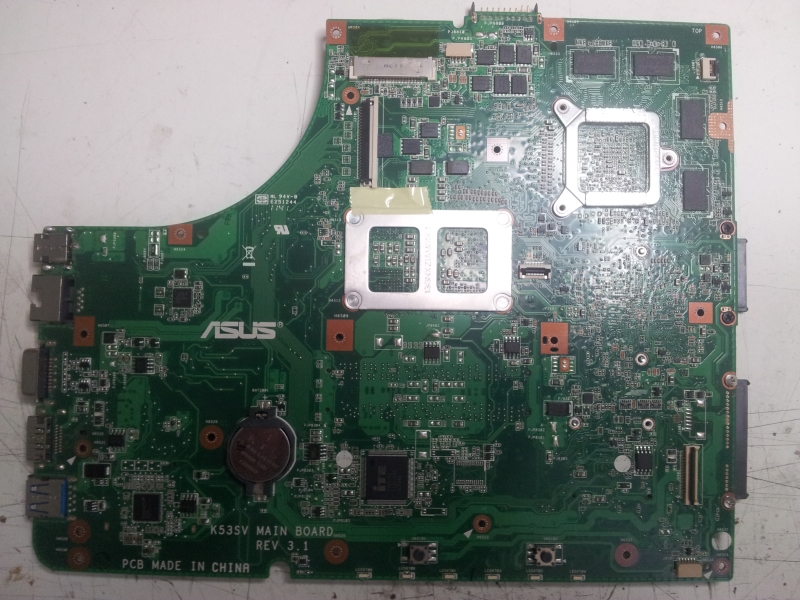

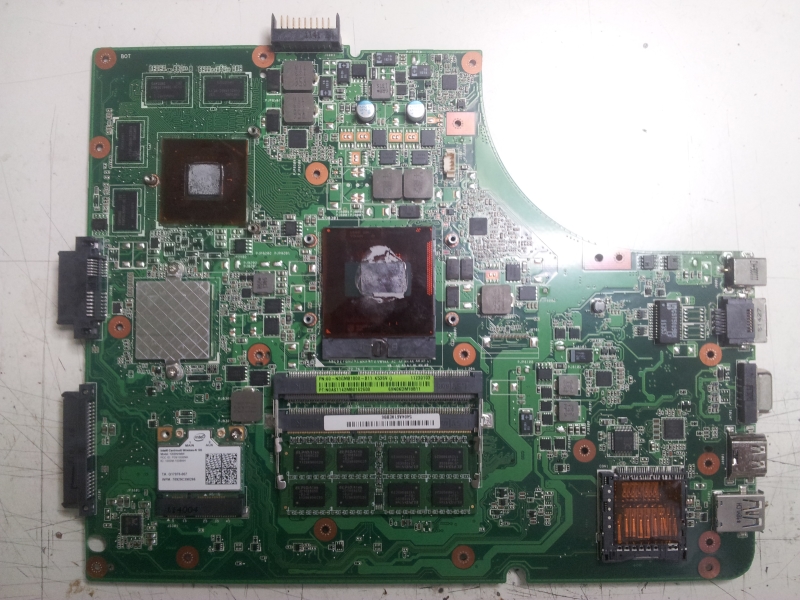

    ciao, così vanno bene?

    Nome: 20150905_105508.jpg
Visite: 156
Dimensione: 430.4 KB

    Nome: 20150905_105543.jpg
Visite: 141
Dimensione: 422.0 KB

  4. #4
    Open Member
    Data Registrazione
    Jan 2014
    Messaggi
    814
    controlla se su quei due induttori (quei cosi quadrati grandicelli) a destra della ram in foto hai 3.3 e 5 volt. se li hai controlla pin 85 del kb controller ite se passa da 3.3 a 0 quando premi pulsante di accensione. se cio accade probabilmente va
    1° prova a riprogrammare bios
    2° se con bios è uguale prova a reballare il chip intel sotto quella cosa metallica a sinistra di ram e cpu.

  5. #5
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101
    nessuna tensione sulle 2 bobine
    le ho evidenziate per non sbagliare

    Nome: 20150905_105543_2.jpg
Visite: 121
Dimensione: 416.0 KB

  6. #6
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101
    girovagando su internet ho trovato uno schema che dovrebbe corrispondere alla mb
    qualcuno riesce a confermarmi che sia lui? viene dato per asus x53u
    asus_x53u_compal_la-7322p_rev_1.0_sch.pdf

  7. #7
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101
    qualche info?

  8. #8
    Open Member
    Data Registrazione
    Jan 2014
    Messaggi
    814
    dove no nhai 3.3 e 5volt hai scritto a fianco pl303 pl305 ? se hanno codici diversi cerca induttori pl303 e pl305 se hai 3.3 e 5 volt. se non li trovi su mobo probabilmente lo schema è sbagliato.

  9. #9
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101
    grazie per l'intervento
    e allora
    con sigle pl303 e pl305 non trovo nulla, la mb ha pochissima serigrafia, quasi nulla,
    comunque ho controllato tutte le bobine, e su di esse non vi e' alcuna tensione

  10. #10
    Open Member
    Data Registrazione
    Jan 2014
    Messaggi
    814
    vicino quegli induttori c'è un chip piccolo quadrato. leggi codice scritto sopra.

  11. #11
    Regular Member L'avatar di matryx
    Data Registrazione
    Jun 2015
    Località
    Viagrande (CT)
    Messaggi
    101
    se intendi quello vicino alle bobine che ho evidenziato, posto sulla destra la sigla e' RT8206A
