Ciao raga, il mio portatile ha voluto abbandonarmi all'improvviso, nel senso che il pc senza collegarlo alla rete elettrica funziona...come collego il caricatore, la luce stessa del caricatore si affievolisce segno che ce un corto. Smonto il pc controllo il connettore (che non e quello saldato direttamente sulla SK madre) nessun corto...quindi presumo che ci sia qualcosa che e saltato sulla SK madre...mi aiutate a capire dove potrebbe essere? Grazie posto. Foto
[/IMG][/IMG]
Con alimentatore e senza batteria che succede?

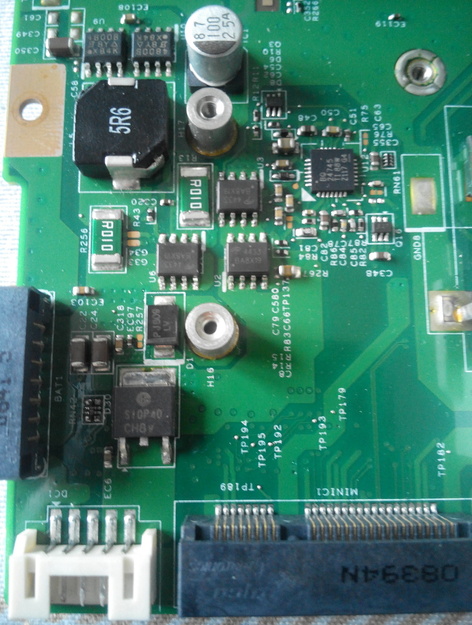

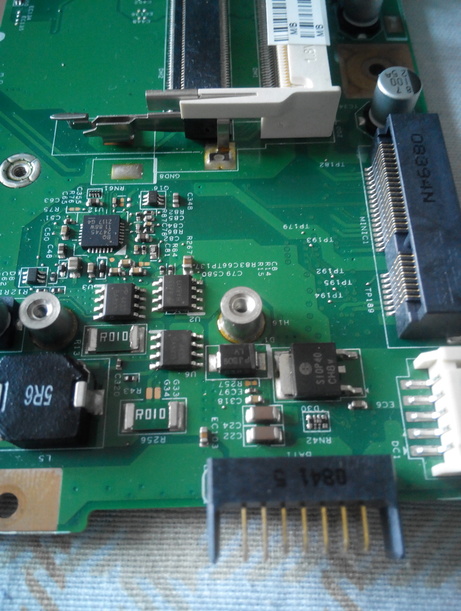

stessa cosa, con batteria carica funziona perfettamente, la cosa strana e che non so come sia potuto accadere...bho..posto foto perchè prima non l'ha caricata.
Allegato 19094 Allegato 19095
Ti conviene scaricare lo schema e fare qualche misura.
Cosi ben poco puoi fare.
spero di trovarlo e risolvere il problema...intanto se qualcuno ha una dritta da darmi è ben accetta..
Provato un altro alimentatore?
from Galaxy NOTE 3
hai un condensatore o mosfet in corto. alimentatore è ok. ho un acer in corto e alimentatore fa la stessa cosa :D
edit: rimuovi pr58, pq10, pr62 e vedi se corto sparisce.
in caso rimuovi pl1 e vedi se sparisce, n caso rimetti pl1 e togli pc3 e pc4.
@pocoyo2 si ho provato stesso difetto...@scruffy lo penso anche io domani tiro su quel MOSFET e lo testo...faccio sapere grazie
grazie scruffy oggi provo e ti faccio sapere...
Scruffy non ho trovato nessuna traccia di quei componenti che mi hai menzionato tu tutto ho trovato tranne quelli che iniziano con P...
non combacia con lo schematic che ho trovato. a me era la-4855 . posta codice scheda madre.
...ma hai provato un altro alimentatore?
Suns73 - Good Work :) :)
Altro alim provato stesso problema...
SK modello:
cp2-intel MB
08219-1
48.4k801.011
vedi se trovi qualche altra scritta .
credo di aver trovato lo schema...posto allegatoCitazione:
Originariamente Scritto da Scruffy
Allegato 19108
per chi può servire, ho trovato [URL="http://elektrotanya.com/"]qui[/URL] lo schema...
sarà qualche condensatore sulla linea 19v in corto
rimuovi u2 e vedi se corto sparisce.
provo e faccio sapere più tardi ora sto fuori casa
rimosso u2 corto permane..purtroppo per tempo non ho ancora testato il mosfet...altre indicazioni?
rimuovi C8 e prova. rimuovi C1 e prova rimuovi ec6 e prova.
ok, rimuovo, senza risaldare il componente precendente testato?
come vuoi, se corto dopo aver tolto ocmponente rimane, puoi risaldarlo e passare al prossimo. C1 penso che sta sotto mainboard, dato che nella tua foto è l'unico che non si vede.
ok, allora faccio così..vado avanti senza risaldare i componenti finquando non va via il corto, poi a ritroso risaldo partendo dal penultimo componente e provo man mano...ok?
quando va via il corto non risaldare quel componente ovviamente.
Infatti l'ho scritto...dal penultimo componente dissaldato...a ritroso...grazie faccio sapere
Non riesco a trovare c8 e ec6 ...
c1 l'ho trovato sta sotto..
come da foto.
Wa davanti agli occhi...sto fuso proprio
Aggiornamento: rimossi tutti i componenti richiesti ma il corto rimane...dopo ciò mi sono accinto a rimuovere il mosfet per testarlo ma nella rimozione l'ho spaccato...ora devo rimpiazzarlo...dove mi procuro uno uguale o simile? Mi dite i valori? Grazie
rimuovi anche q2 d1 r14 .
il mosfet u2 è P2003EVG-GP
scruffy il mosfet quello che sta sotto ec6...
S10P40PT-GP-U è un diodo.
Mi sono sbagliato di grosso e pensare che fosse un MOSFET...infatti dalla serigrafia equivale a d30 giusto?Citazione:
Originariamente Scritto da Scruffy
esattamente. isolato il corto?
E andato via il corto...mi so che e sto diodo del c...o...che dici rinsaldò tutti i componenti e poi man mano riprovo?Citazione:
Originariamente Scritto da Scruffy
che ildiodo mandasse in corto è na cosa veramente strana. cmq risalda un componente la volta e controlla il corto se è sparito o ritorna.
Mi e caduto ec6 a terra e come lo rimpiazzo? Porc.....cmq riscaldato u2, c8 e c1 nessun corto,
0603 0.1uf 50volt 10% o lo cerchi su qualche board che hai o dovrei averlo. 0.1uf =100nf
Dovrei pure averlo ma non ho un capacimetro per misurarlo..
io ho il capacimetro grande, ma ora mi sto trovando perfetto con il misuratore a pinzette lafayette :p 22,9€ spedito. peccato mi è arrivato con le batterie completamente scariche, però 2€ scarsi e le ho cambiate. per misurare le resistenze al volo è una manna. i condensatori invece vanno sempre rimossi per la misurazione, ma è automatico e non devo impostare una scala come con quello grande.
