Salve, sto avendo problemi nel far riconoscere il pic al willem. attualmente sto collegando il pic al connettore isp (i 5 socket in basso sotto i plcc). Lo schema che sto seguendo è il seguente partendo da sinistra verso destra clk (pin 12 del pic), data (pin 13 del pic),gnd(pin 14 del pic il vss nel datasheet), vcc (pin 1 del pic) e vpp (pin 4 del pic). Il willem viene rilevato ma quando clicco su id il pic no. Qualcuno mi aiuta per favore?
in alternativa, è possibile costruirsi un programmatore? se si il jdm va bene per questo pic?
Ludipipo...
Multipipo...
ART2003...
ecc ecc
lo schema più semplice da seguire qual'è?
Scasa ma hai un WebFilter che ti impedisce di usare google...???
no, semplicemente confidavo sulla tua esperienza personale :D

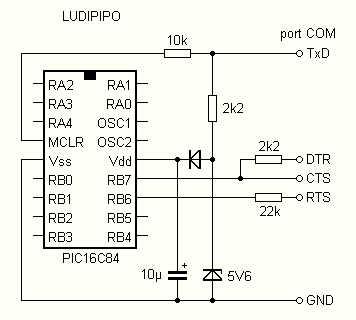

Ludipipo: una porta seriale, un zoccolo per il pic, un paio di condensatori e qualche diodo..
Questo è il più semplice
Allegato 18310
Adatti i pin del tuo pic allo schema se diversi!!!!
http://www.futurlec.com/Pictures/PIC16F630.gif
UNa domanda, ma non è che il cavo parallelo che uso per il willem è troppo lungo? e x questo non funziona?
Quanti KM sono???
Se è in cavo stampato e inferiore ai 3MT non ci sono problemi.
Prova a cambiarlo se è questo che volevi sentire....:devilish:
Più che altro è un dubbio che mi è venuto stamattina, ho ritrovato un programmatore parallelo per coolrunner e mi è venuto lo sfizio di provarlo attaccandolo al cavo in questione, ebbene mi dava errore td0 in fase di programmazione mentre collegandolo direttamente non mi dava problemi del genere. Il cavo parallelo è un normalissimo cavo stampante a cui ho tagliato il lato che va collegato alla stampante ed ho messo un cavo maschio, e poi un gender changer. Ma i pin sono tutti collegati correttamente che li ho testati 3 volte uno ad uno.Citazione:
Originariamente Scritto da tsunami666
A sto punto cambia il cavo.... ti sei già risposto da solo.... così escludi anche quel fattore.
I pic vanno programmati con la porta icsp del willem, basta aprire il programma del willem, selezionare il micro e lui ti da i collegamenti giusti, io mi sono fatto uno zoccolo a parte per i pic da collegare all'icsp
mi sembra strano che il willem 4 con lo zoccolo proprio per i pic e con il programma che ti dice dove inserirlo non lo riconosca. è un programmatore strano, più schifoso del progskeet 1.1 che tengo.Citazione:
Originariamente Scritto da Essereumano
scusami ma il willem4 non è un clone del willem?
Si, prodotto dalla tomsad, cmq ho provatoa collegarlo anche direttamente alla parallela dietro al pc ma non cambia nulla.... quando faccio id mi da 3ffCitazione:
Originariamente Scritto da Essereumano
non era il cavo lpt, era il programmatore per rgh a cui avevo dimenticato di saldare il ground sulla massa del connettore. Saldata quella il programmatore funziona con entrambi i cavi autocostruiti ora. :\Citazione:
Originariamente Scritto da tsunami666
sto usando winpic800 la prima volta che l'ho programmato non mi ha creato problemi, ma dopo averlo montato sul saturn mi ha fritto l'integrato ic14. dopo averlo smontato e controllato le tensioni, ho scoperto che su ogni piedino del pic mi dava 2.2v circa, la cosa strana è che il piedino se riceve 5v da un output di 60hz, se gli arriva il gnd si setta a 50hz ma se gli sono arrivati 2v mi pare strano che si sia fritto. cmq vi posto uno screen di che errore mi da adesso.
[url]https://www.dropbox.com/s/pm3t3b5bax4y1t4/20141122_142741.jpg?dl=0[/url]
Update: Ho risolto con la console, era una pista del bios che si era staccata, ora funziona. Mi sto dedicando al pic, a volte viene riconosciuto da winpic e picprogrm, a volte no, allora ho installato icprogram, caricato il backup.hex che avevo fatto precedentemente la prima volta che ho connesso il chip (mi interessava sapere l'ultimo bit quanto era) e proceduto alla scrittura e verifica. Ora sto flashando l'hex per lo switchless, ma mi dice che il valore osccal=340ch e mi chiede se devo flashare quello nel file che è 3fffh. Come procedo?
