Discussione: problema con amplificatore da auto

  1. #1
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103

    problema con amplificatore da auto

    ciao a tutti

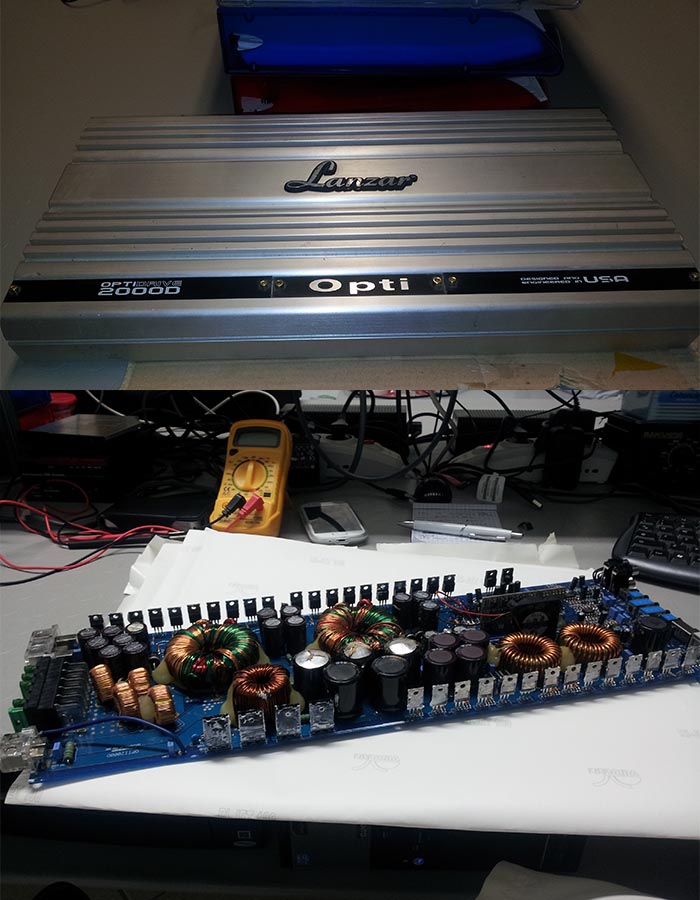

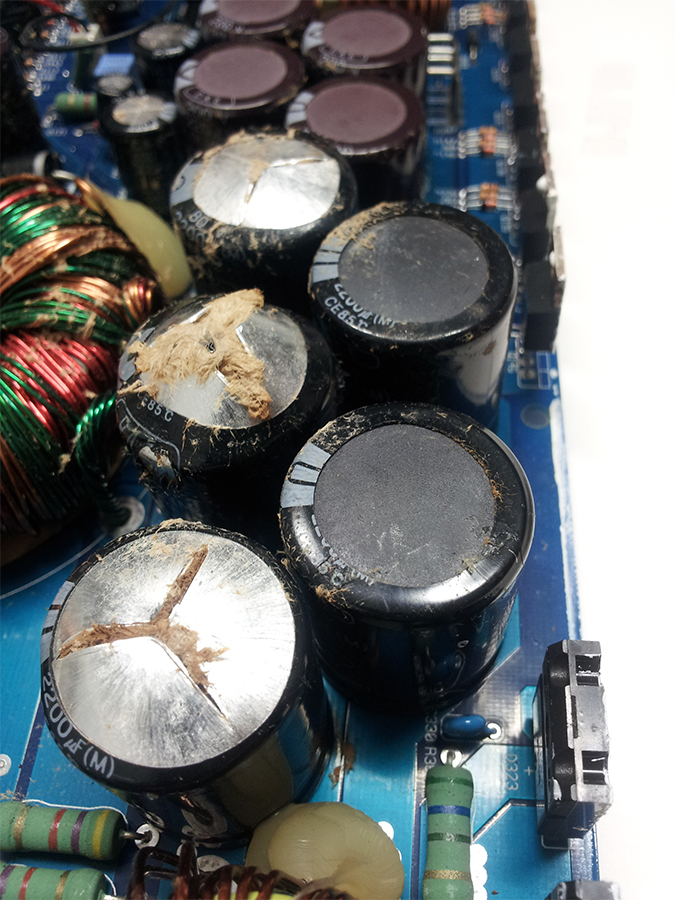

    ho fra le mani un lanzar optidrive 2000D al quale sono saltati dei condensatori...sono stati sostituiti con altri nuovi ma dopo 10 minuti di accensione uno dei condensatori è saltato nuovamente...
    cosa potrebbe essere il problema?è il caso di controllare tutti i finali?grazie in anticipo per l'aiuto
    Nome: console open2.jpg
Visite: 257
Dimensione: 114.4 KBNome: console open.jpg
Visite: 387
Dimensione: 471.2 KB

  2. #2
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    ps...attualmente ho sostituito i condensatori ma non mi azzardo a provarlo...vorrei capire il problema

  3. #3
    Open Member
    Data Registrazione
    Nov 2012
    Località
    Giugliano in Campania
    Messaggi
    663
    alla disposizione controllerei lo stadio di alimentazione dei finali dei bassi.

  4. #4
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    LANZAR OPTI2000D SCH Service Manual free download, schematics, eeprom, repair info for electronics

    qui ce il link dove ho trovato lo schema dell'amplificatore...sapresti dirmi dove mettere le mani?l'amplificatore è monocanale...

  5. #5
    Open Member
    Data Registrazione
    Nov 2012
    Località
    Giugliano in Campania
    Messaggi
    663

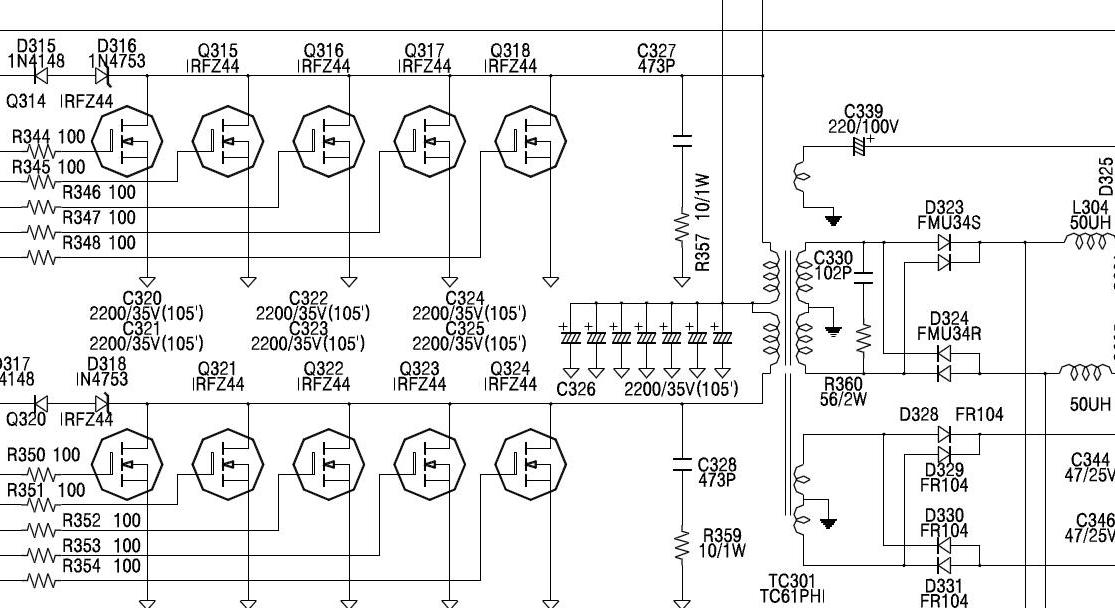

    Come vedi dall'immagine in allegato se ho indovinato il gruppo di condensatori che saltano (da C320 a C326) prendono tensione dal trasformatore e il trasformatore poi passa a uno zener D318 e D317 che è un normale diodo testa che non siano in corto.Nome: Immagine.JPG
Visite: 236
Dimensione: 115.3 KB

    Edit: Dimenticavo anche D315 e D316.
    Ultima modifica di AtTiLa`; 04-07-14 alle 15: 53

  6. #6
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    D316 polarizzazione diretta misura 1,19 mentre inversa non da segni di vita...quindi il primo è andato...continuo con gli altri

  7. #7
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    D315 diretta 0,93...inversa niente...

  8. #8
    Open Member
    Data Registrazione
    Nov 2012
    Località
    Giugliano in Campania
    Messaggi
    663
    Solo una piccola cosa evita i doppi post se non c'è un'altra risposta dopo la tua edita il messaggio precedente.

  9. #9
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    ok scusami ma sono nuovo...cmq D317 e D318 hanno gli stessi valori di poco fa...

  10. #10
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    mai visto un amplificatore che fa scoppiare i condensatori ahahaha
    cmq controlla tutti i componenti della zona, troverai qualcosa di anomalo di sicuro
    .

  11. #11
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103

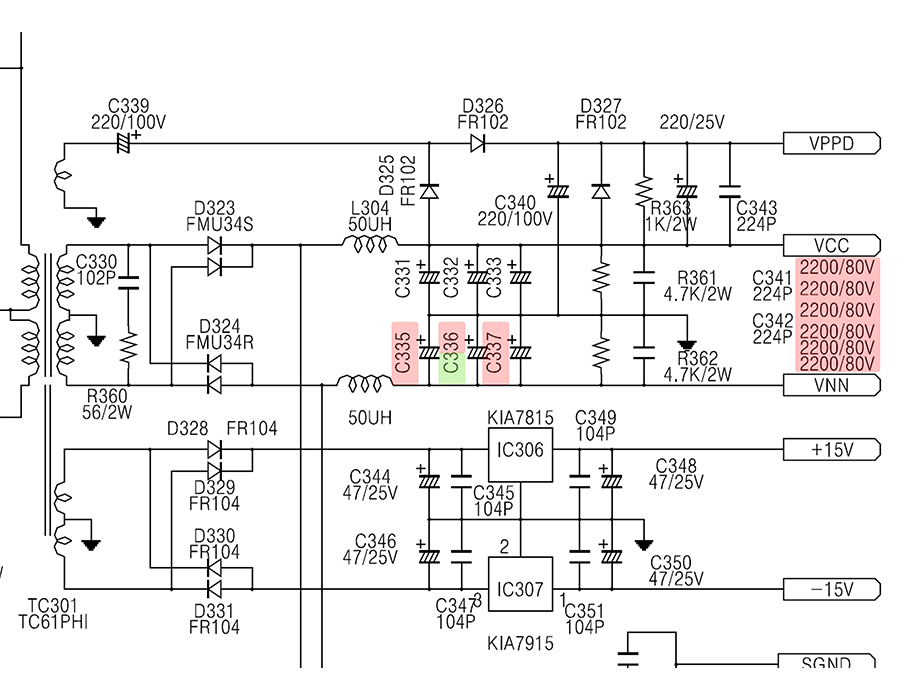

    alt!!! allora...AtTiLa` avevi sbagliato zona...in questo schema vedi i 3 condensatori che sono saltati la prima volta e cioè il C335-C336-C337...io per sicurezza ho cambiato anche il C331-C332-C333...ma nonostante il cambio il primo a partire è stato il C336 in figura evidenziato in verde/rosso...quindi basandoci su questo cosa dovrei testare?grazie per la disponibilità

    Nome: schema.jpg
Visite: 226
Dimensione: 188.6 KB

  12. #12
    Regular Member L'avatar di ciariello
    Data Registrazione
    Jul 2011
    Messaggi
    295
    i condensatori "elettrolitici" "polarizzati saltano fondamentalmente per 3 motivi :
    1 - tensione applicata maggiore della tensione di isolamento
    2 - inversione di polarità
    3 - componente alternata presente sul ramo DC

    Io,in primis, controllerei queste 3 cose.
    Ultima modifica di ciariello; 05-07-14 alle 10: 13
    caiomasters and pocoyo2 like this.

  13. #13
    Open Member
    Data Registrazione
    Nov 2012
    Località
    Giugliano in Campania
    Messaggi
    663
    Bhe ho sbagliato di poco
    Cmq controllerei D324 e D323 che formano il primo raddrizzatore e poi D423 e D424 che formano il secondo raddrizzatore non è in foto ma sono quei due "fili" che scendono.
    Ed infine controllerei dove sono collegati o a cosa sono collegati VCC e VNN.

  14. #14
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    ho controllato D323-D324-D423-D424 ma sembrano funzionanti...hanno rispettivamente i valori uguali ma opposti di segno come giusto che sia...

    Nome: retro.jpg
Visite: 217
Dimensione: 236.7 KB

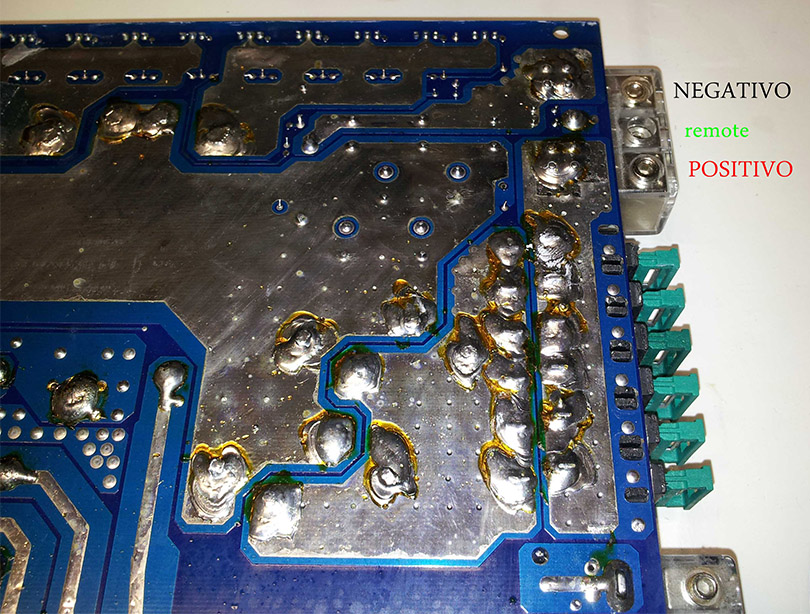

    questo è il retro della scheda...
    Ultima modifica di giulius88; 06-07-14 alle 10: 44

  15. #15
    Regular Member L'avatar di ciariello
    Data Registrazione
    Jul 2011
    Messaggi
    295
    hai controllato le tensioni all'uscita dei diodi rettificatori?

  16. #16
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    per controllare le tensioni dovrei alimentarlo giusto?

  17. #17
    Vip Member
    Data Registrazione
    Apr 2013
    Località
    Terni
    Messaggi
    1,090
    è si....te tocca ^^

  18. #18
    Regular Member L'avatar di giulius88
    Data Registrazione
    Apr 2014
    Messaggi
    103
    io vorrei evitare di accenderlo...se mi riscoppia il condensatore combino un manicomio

  19. #19
    Vip Member
    Data Registrazione
    Apr 2013
    Località
    Terni
    Messaggi
    1,090
    fai in modo che il tester sia già in posizione in modo che dai corrente giusto il tempo per leggere il valore.
    la polarità l'hai ricontrollata? i condensatori nuovi da quanti volt sono?
    Ultima modifica di marco772005; 07-07-14 alle 11: 47

  20. #20
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    Stacca i condensatori e accendi

    Inviato dal mio GT-I8150 utilizzando Tapatalk
    .
