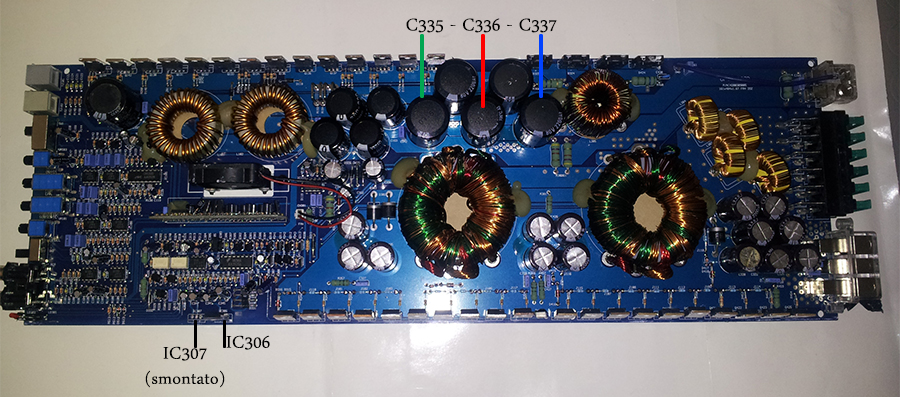

sempre uguale a prima...il 306 14,9 in uscita e il 307 8,3 in uscita...
però a differenza di prima in ingresso non mi da niente...prima dava IC306 23,7 e IC307 23,4...
Ultima modifica di giulius88; 10-07-14 alle 14: 08
Asp più avanti forse ci sono i finali, hai l'altra parte dello schema? Cmq se ne trovi qualcuno in corto, mosfet o finale che sia, te ne accorgi anche senza staccarlo...sarà in corto!

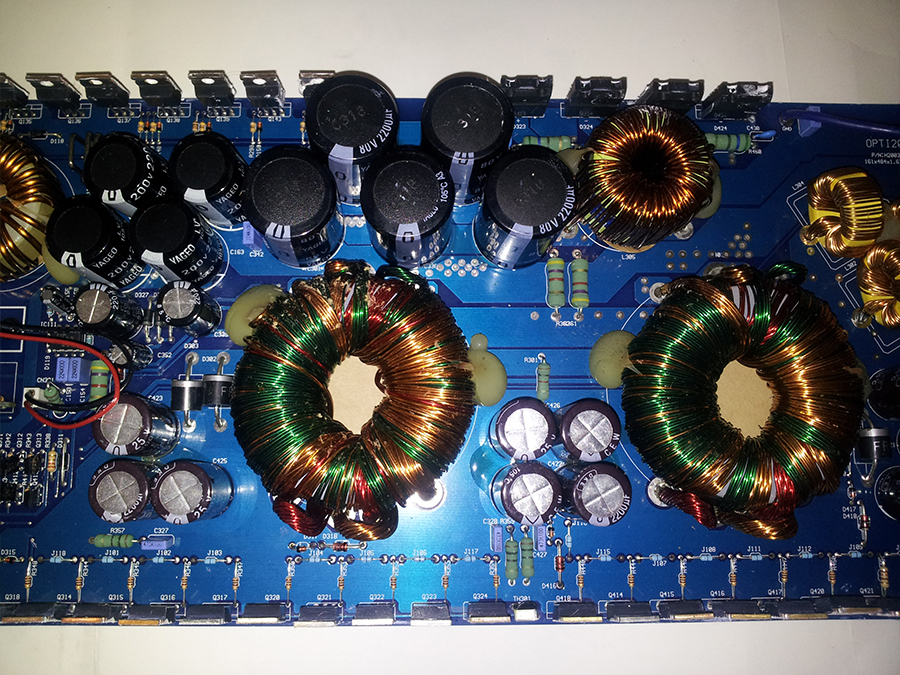

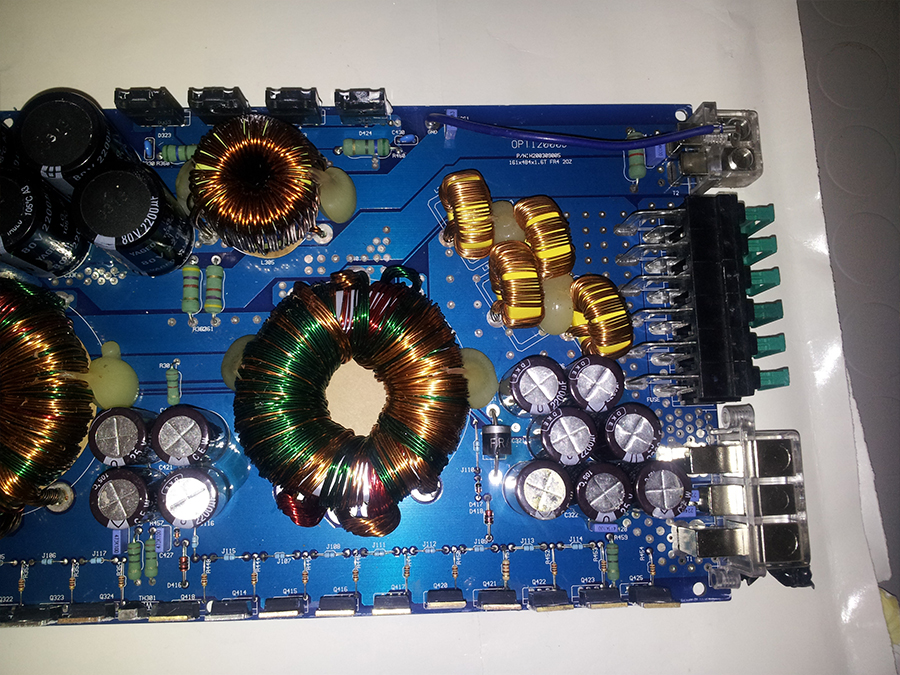

i finali dovrebbero essere tutti quelli con l'iniziale Q quindi tutti i rimanenti...di IC ci sono solo i 2 per ora messi in osservazione...misuro uno per uno e vediamo che esce fuori
tutto il lato di IC307 l'ho controllato e tutti i finali danno 11,8 e 7,6 con puntale rosso a centro e nero ai lati...mi è pure scoppiata una resistenza forse perchè il puntale ha toccato finale-resistenza...spero di averlo così la cambio
Ultima modifica di giulius88; 10-07-14 alle 15: 52
io riparo computer e cellulari mica ste cose...e dopo questa esperienza penso di chiudere davvero con questo settore visto il tempo e la mia incompetenza a riguardo...cmq tornando a noi sono volt cosa potrebbero essere hihihi
Si tratta di un regolatore di tensione che non era in corto lo si sapeva già è solo che visto che in ingresso hai la tensione corretta in uscita deve dare 15V punto se non li dà o è danneggiato o lo "zero" non è "zero" (leggasi massa o GND) quindi se la logica non è un'opinione c'è una tensione a massa o alternata o di scarica e può venire da qualsiasi punto della linea di massa partendo dai regolatori e finendo ai finali passando per i trasformatori.
Il regolatore puoi testarlo con il tester solo se è in corto altrimenti devi costruirti un circuito di test dove in ingresso devi mettere 25V negativi e in uscita deve uscire 15V negativi, visto il costo esiguo del componente io lo sostituirei direttamente.
Mettiamo in chiaro una cosa molto semplice: Nessun componente come finale o regolatore è in corto MA può essere in dispersione e questo è ASSODATO altrimenti salterebbero i fusibili come gli spari di capodanno.
Chiarito questo visto che non hai un oscilloscopio trovare il guasto risulta arduo quindi bisogna andare di logica e test su ogni componente e attualmente l'unico che risulta sballato è il regolatore di tensione negativa da 15V che potrebbe essere lui stesso in dispersione o la diretta conseguenza di qualcos'altro e quindi tramite questo possiamo individuare (nel caso sia buono il regolatore) il componente responsabile del problema che al 90% si risolverà nel momento che usciranno finalmente questi 15V negativi.
Anche se sembrerebbe non sto urlando o arrabbiando con nessuno anzi sto cercando di ribadire un concetto che chi ne capisce un pò di elettronica dovrebbe conoscere.
Ho appena dato un'occhiata allo schema, io procederei così:

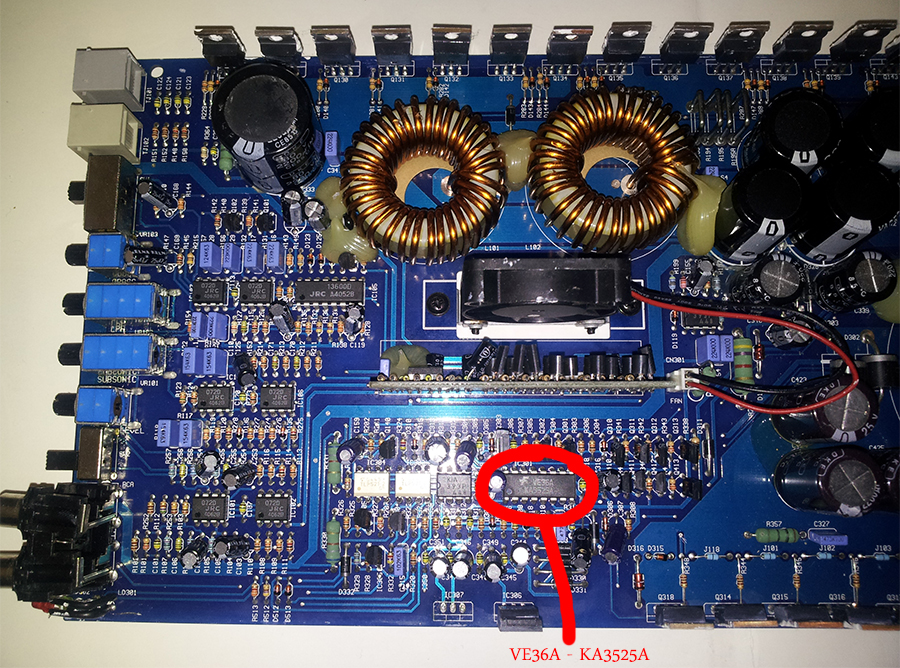

alzerei il pin di uscita del regolatore x misurare i -15v isolandolo dal circuito, se sono presenti come credo procederei alla sostituzione dell'integrato drive (che sullo schema non ha una sigla,magari metti una foto), xchè i -15v vanno a finire proprio in questo integrato che era alimentato dalla linea in cui sono saltati i condensatori e quindi probabilmente l'hanno bruciato non avendogli filtrato la tensione
