Discussione: notebook acer extensa 5620 non và più

  1. #1
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11

    notebook acer extensa 5620 non và più

    pc acer extensa che non si avvia, il pc stava funzionando con alimentatore acceso senza batteria, era collegato ad internet tramite chiavetta usb e si è spento senza motivo.
    Con il tester ho misurato se c'era corrente che usciva dall'alimentatore ma niente corrente, ho preso un altro alimentatore da 19v e nenche con quello funzionante niente da fare, provato anche con la batteria ma nulla anche con quella.
    Nessun led si accende con alimentatore o batteria inserita sul pc, apro il pc e vado a misurare la presa di corrente all'interno della motherboard la corrente arriva, 19v, mentre sulla piedinatura dove si alloggia la batteria arrivano diverse misure di corrente a seconda di dove si misura.....3.3 - 3.16 - 0.16 .... provato anche a misurare il tasto di accensione e anche li arrivano 3.3v

    non sono un esperto di elettronica e non lo faccio di professione ma il tester lo so comunque usare, mi occorerebbe un aiutino per capire dove posso andare a trovare il "guasto"
    Cosa potrei provare a misurare?

    ho trovato online gli schemi che allego, e le prove che ho fatto con il tester sulla motherboard per veder se c'erano i volts si riferiscono alla pagina 43 dell'allegato

  2. #2
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Mi puoi dare la serigraia del dc power ( connettore alimentazione )?

  3. #3
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    Nome: IMG_20131202_191836.jpg
Visite: 196
Dimensione: 76.5 KBNome: IMG_20131202_192305.jpg
Visite: 194
Dimensione: 89.4 KB

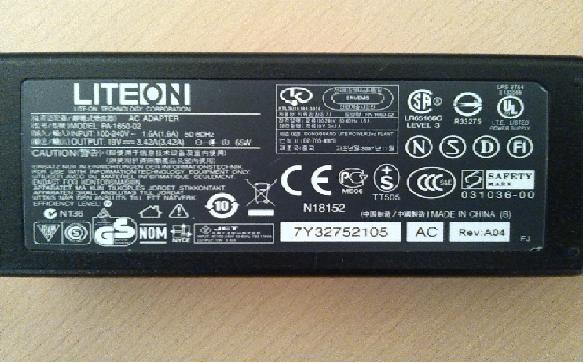

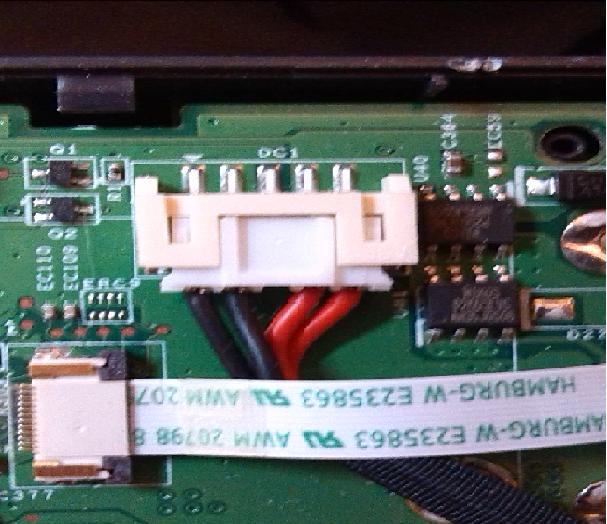

    ho inserito le foto dell'alimentatore esterno che non da più i 19v e il connettore nella scheda madre siglato con dc1

    quei q1 e q2 "mosfet?" li posso provare senza staccarli

  4. #4
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Misura su tutti in pin di U40.

  5. #5
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Ovviamente con alimentatore inserito e funzionante.

  6. #6
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    sul componente u40 partendo dal primo piedino in alto a sx (guardando la foto che ho messo) le misure sono:

    primo piedino in alto a sx 6.50 volts
    secondo piedino andando verso dx 19.69 volts
    terzo piedino andando verso dx 19.69 volts
    quarto piedino andando verso dx 19.69 volts

    tutti gli altri piedini del u40 parte bassa misurano tutti 19.69 volts


    sul componente u41 tutti i piedini della parte alta (sempre riferito alla foto che ho messo) misurano 19.69 volts
    mentre tutti i piedini della parte bassa misurano 19.08 volts

  7. #7
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Ok.
    Misura U41 su tutti i pin

  8. #8
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    Sul u41 ho gia fatto le misure, sono quelle che o scritto alla fine della risposta precedente, con scritto in rosso u41

    Inviato dal mio HUAWEI U8825-1 utilizzando Tapatalk

  9. #9
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    ok. Scusami ma ho letto di fretta.

  10. #10
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Misura U18 e U19

  11. #11
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    U18 su un pin ho 5,14 volt mentre gli altri 7 pin 0 volt, mentre su u19 su un pin ho 19,07 volt e sugli altri 7 rimanenti 0 volt.

    Non so se sia corretta la numerazione che sto per darti dei pin, ma dovrebbe essere u18 il pin 4 ha 5 volts, mentre u19 il pin 8 ha 19.07 volts.
    Spero di aver fatto il giro corretto per il conto dei pin :-!

    Inviato dal mio HUAWEI U8825-1 utilizzando Tapatalk

  12. #12
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Per capire quale sia il pin1 sul componente c'è un pallino che indica che quello è il pin 1, poi il pin 5 è il pin parallelo al pin 4.
    Fra poco ti dico come continuare.

  13. #13
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    E allora ho contato i pin in maniera corretta :-!

    Inviato dal mio HUAWEI U8825-1 utilizzando Tapatalk

  14. #14
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Ripeti la misurazione ce qualcosa che non quadra.
    Tester impostato a 20V, puntale nero a massa( una massa valida sono le porte USB ) e rosso sui i PIN.
    Ripeti le misurazioni.

  15. #15
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    ok riprovo a rifare tutte le misurazioni, comunque questa sera o riguardato per bene con una lente di ingrandimento tutti i componenti della scheda madre ed ho trovato il componente u32 che dovrebbe essere della parte audio che sembra un pò ridotto male, nel senso qualche pin leggermente ossidato e sempre ossidazione anche su una presa s-video/tv-out sul lato del pc sx e ad una porta usb 2.0 sempre sul lato sx del pc.
    In effetti le casse del pc a volte non funzionavano molto bene, a volte gracchiavano o andavano male, ma la presa usb a lato del pc non mi aveva mai dato problemi, e quando il pc si e spento per la mancanza dei 19 la presa usb collegata era quella posta sulla parte posteriore del pc.

    Bho!! ora rifaccio tutte le misurazioni con calma e poi scrivo i risultati

  16. #16
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Ok..Appena puoi procedi con quelle misurazioni

  17. #17
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    u40

    pin 1 = 19.69 v pin 8 = 19.69 v
    pin 2 = 19.69 v pin 7 = 19.69 v
    pin 3 = 19.69 v pin 6 = 19.69 v
    pin 4 = 6.50 v pin 5 = 19.69 v


    u41

    pin 1 = 19.08 v pin 8 = 19.69 v
    pin 2 = 19.08 v pin 7 = 19.69 v
    pin 3 = 19.08 v pin 6 = 19.69 v
    pin 4 = 19.08 v pin 5 = 19.69 v


    u18

    pin 1 = 0 v pin 8 = 19.07 v
    pin 2 = 0 v pin 7 = 19.07 v
    pin 3 = 0 v pin 6 = 19.07 v
    pin 4 = 0 v pin 5 = 19.07 v


    u19

    pin 1 = 0 v pin 8 = 0 v
    pin 2 = 0 v pin 7 = 0 v
    pin 3 = 0 v pin 6 = 0 v
    pin 4 = 5.14 v pin 5 = 0 v


    queste sono le misure rifatte, tester a 20v negativo del tester su spinotto dc1 dove arriva il negativo dell'alimentatore, ho anche rimontato il tutto per vedere se il pc si avviava ma niente nessuna accensione.
    effettivamente prima su u18 non avevo i 19.07v sui pin 5,6,7, ma solo sul 8

    come faccio a provare se funziona il pulsante di avvio?
    sulla piccola basetta del pulsante con il tester effettivamente su qualche punto e su un solo punto del pulsante misuro dei 3.3v ma mi chiedevo se ci fosse effettivamente l'input per farlo "partire"
    Ultima modifica di testa68; 04-12-13 alle 01: 51

  18. #18
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Sostituisci U59

  19. #19
    Junior Member
    Data Registrazione
    Nov 2013
    Messaggi
    45
    Per vedere se il tasto power funziona, metti il puntale rosso dove ti esce tensione sul tasto e il nero a massa, dovresti misurare la 3,3 V, se alla pressione del tasto questi 3,3 vanno a 0 il tasto funziona e abbiamo il power on

  20. #20
    Junior Member
    Data Registrazione
    Dec 2013
    Messaggi
    11
    Citazione Originariamente Scritto da Soap Visualizza Messaggio
    Per vedere se il tasto power funziona, metti il puntale rosso dove ti esce tensione sul tasto e il nero a massa, dovresti misurare la 3,3 V, se alla pressione del tasto questi 3,3 vanno a 0 il tasto funziona e abbiamo il power on
    infatti funziona, quando premo i 3,3 vanno a 0

    c'è un piccolissimo problema...........come caspita faccio a dissaldare l'u59 e sopratutto dove posso trovarlo in giro?
    San google potrebbe o farà il miracolo, ma un consiglio mi farebbe ancora meglio
