Discussione: Problema scheda madre ASUS K50IJ non si accende

  1. #1
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23

    Problema scheda madre ASUS K50IJ non si accende

    Salve a tutti, ho un problema con la scheda madre ASUS K50IJ.
    Non si accende e non si accende alcuna spia al collegamento dell'alimentatore. Facendo delle prove con il tester ho notato che dal jack dell'alimentatore alla scheda madre arrivano i 19v e facendo varie prove sulla scheda madre ho rilevato diversi voltaggi dai 3v del pulsante ai 5v e addirittura 19v che arrivano anche al connettore della batteria. Non ho però seguito uno schema preciso per eseguire i vari test.
    Potreste guidarmi per vedere cosa posso testare per trovare il problema?
    Una cosa che potrebbe essere d'aiuto è che oggi mentre stavo facendo dei test con il multimetro all'improvviso (probabilmente ho fatto contatto con uno degli aghi del tester) il pc si è avviato, si è acceso il led vicino allo switch dell'accensione e la ventola è partita.
    Aspetto un vostro aiuto se possibile.
    Grazie in anticipo a tutti.
    Ultima modifica di ironivan; 17-09-13 alle 18: 34

  2. #2
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    hai controllato se sullo switch d'accensione ci sono i 3.3v che vanno a 0 quando lo premi?

  3. #3
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Grazie mille per la risposta!
    Si sul pulsante ho i 3v che vanno a 0 quando lo clicco.

  4. #4
    Regular Member L'avatar di feddy75
    Data Registrazione
    Aug 2011
    Località
    Taranto
    Messaggi
    475
    Hai controllato i fusibili, lineari e mosfet?

  5. #5
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Ecco.... in questa cosa dovreste aiutarmi se possibile perchè non ho molta dimestichezza con questi componenti...
    Non so da che parte iniziare per controllarli correttamente.
    Avete bisogno di una foto della scheda madre? Possiedo anche lo schema della scheda madre eventualmente.
    Per quanto riguarda il fatto che mentre stavo testando, casualmente si è avviato tutto è avvenuto perchè ho ponticellato due contatti come funziona per le schede madre dei pc desktop?
    Ultima modifica di ironivan; 18-09-13 alle 17: 07

  6. #6
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    controlla la tensione di uscita dell'integrato a 8 pin che si trova vicino il pulsante di a ccensione. dimmi che tensione ha al pin 1, al pin 4 e al pin 5

  7. #7
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Se l'integrato di cui parli è quello con la sigla 4835GM, partendo dal primo pin in alto a sx ho questi valori sui pin:
    1-19v 2-19v 3-19v 4-19v
    e sui pin della parte inferiore:
    5-18,5v 6-18,5v 7-18,5v 8-15,9v

  8. #8
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038

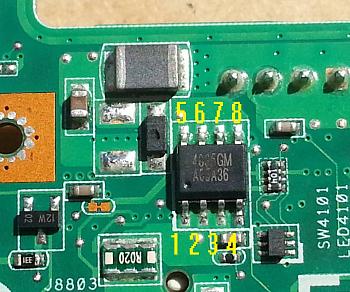

    dimmi le tensioni dei pin così ci capiamo meglio

    Problema scheda madre ASUS K50IJ non si accende-2098bjo.jpg

  9. #9
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Ok allora:
    1-18,5
    2-18,5
    3-18,5
    4-15,9
    5,6,7,8-19v

  10. #10
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    controlla le tensioni dell'integrato mb39a132. la tensione sul pin 4 è anomala

  11. #11
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    che bello, dalle foto vedo lo stesso diodo col segno nero... mah, sarà un caso? hai controllato le tensioni rispetto massa su tutti i pin del connettore batteria, a batteria staccata? se no, fai i rilievi

  12. #12
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    stessa spiaggia, stesso mare, ad abbronzar le chiappe chiare...

  13. #13
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    ahaha no quella foto l'ho presa dal web!

  14. #14
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    controlla lo stato visivo del mb39a132 e' una integrato quadrato 4x8 pin .

    se lo stato visivo e' buono, controlla la tensione del pin numero 5, lo trovi identificando prima il pin numero uno contrassegnato con un pallino bianco nei paraggi e girando in senso antiorario.

    http://fast.partsdirect.ru/good_pics/114993.jpg

    nb il pallino bianco puo' anche essere molto meno marcato

    usa lente e punte ad ago, senno' fai corti
    Ultima modifica di luca70; 18-09-13 alle 23: 14

  15. #15
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Citazione Originariamente Scritto da Armand Visualizza Messaggio
    controlla le tensioni dell'integrato mb39a132. la tensione sul pin 4 è anomala
    Allora partendo dal lato superiore da sx verso dx ho queste tensioni:
    1,8-18,5v 2,3,4,5,6,7-0v
    lato inferiore da sx verso dx:
    3-18,5v 4-1v 5-6,4v 1,2,6,7,8-0v
    lato sinistro dall'alto verso il basso:
    5-18,5v 1,2,3,4,6,7,8-0v
    lato destro dall'alto verso il basso:
    4-18,5v 5-18,5v 1,2,3,6,7,8-0v
    scusate la descrizione che lascia a desiderare

  16. #16
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Citazione Originariamente Scritto da luca70 Visualizza Messaggio
    che bello, dalle foto vedo lo stesso diodo col segno nero... mah, sarà un caso? hai controllato le tensioni rispetto massa su tutti i pin del connettore batteria, a batteria staccata? se no, fai i rilievi
    Come dovrei fare? come una normale misurazione?

  17. #17
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    si, puntale nero a massa, puntale rosso su tutti i punti che ti ho indicato.

    a batteria staccata, di sicuto avrai le tensioni presenti , inoltre poi segui il resto

    tensioni rispetto massa= tensioni misurate tenedo il puntale nero a massa
    Ultima modifica di luca70; 18-09-13 alle 23: 26

  18. #18
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    si, infatti questa descrizione non ci fa capire granche', individua il puntino bianco sull integrato quadrato, il puntino bianco e' il pin numero uno. tutti gli altri pin seguono una numerazione antioraria, quindi girando in senso antiorario vedendo l integrato da sopra, avrai 2, 3 ,4 ecc ecc.

    interessa in primis solo la tensione sul pin numero 5 per adesso. conta 5 pin in senso antiorario partendo dall uno che sarebbe il pin vicino al pallino bianco
    Ultima modifica di luca70; 18-09-13 alle 23: 32

  19. #19
    Junior Member
    Data Registrazione
    Sep 2013
    Messaggi
    23
    Citazione Originariamente Scritto da luca70 Visualizza Messaggio
    si, puntale nero a massa, puntale rosso su tutti i punti che ti ho indicato.

    a batteria staccata, di sicuto avrai le tensioni presenti , inoltre poi segui il resto

    tensioni rispetto massa= tensioni misurate tenedo il puntale nero a massa
    Per i connettori della batteria, ho messo il puntale nero sul 4 connettore dell'alimentazione che se non ho capito male dovrebbe esser la massa e le tensioni sono le seguenti
    0,5v 0,5v 19v 19v 15,7v 15,7v 15,7v 19v 19v

  20. #20
    Regular Member
    Data Registrazione
    Apr 2013
    Messaggi
    337
    no metti il puntale nero su una massa qualsiasi della scheda, uno di quei fori corcondati dal rame, va bene
