Aiuto componente su mb

**cannealvento** · 07-09-13

Ciao ragazzi !!
Essendo ignorante di componentistica elettronica, non saprei cosa cercare.

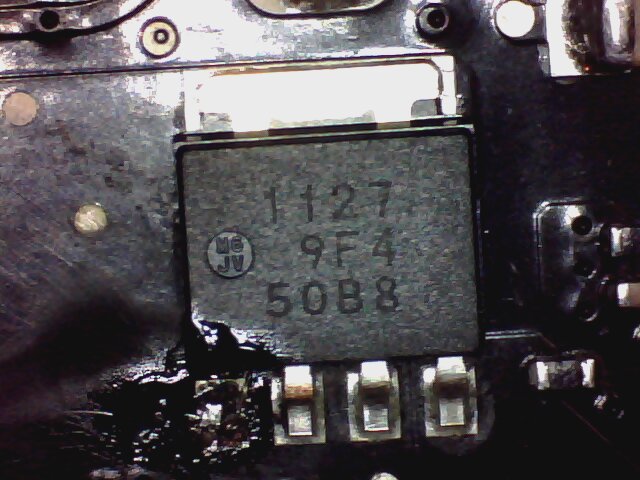

Come da titolo, chi mi aiuta a trovare il componente nella foto ?
il componente è montato su una motherboard:
MacBook Pro
Modello A1278
Dovrebbero averci fatto cadere dell'acqua, ispezionando, per ora ho trovato solo questo con un piedino saltato.
Vorrei sostituirlo e vedere cosa succede
Ciao e grazie dell'aiuto

**Mauroz** · 07-09-13

Si, ma la foto dove l' hai messa?

**cannealvento** · 07-09-13

Originariamente Scritto da Mauroz

Si, ma la foto dove l' hai messa?

Sono un cogl...zzo, me la sono dimenticata hahahhahahah!!!!!!!!!!!!!!!!
Mo ci dovrebbe essere
Grazie ciao

**Modesto1993** · 07-09-13

Originariamente Scritto da cannealvento

Sono un cogl...zzo, me la sono dimenticata hahahhahahah!!!!!!!!!!!!!!!!
Mo ci dovrebbe essere
Grazie ciao

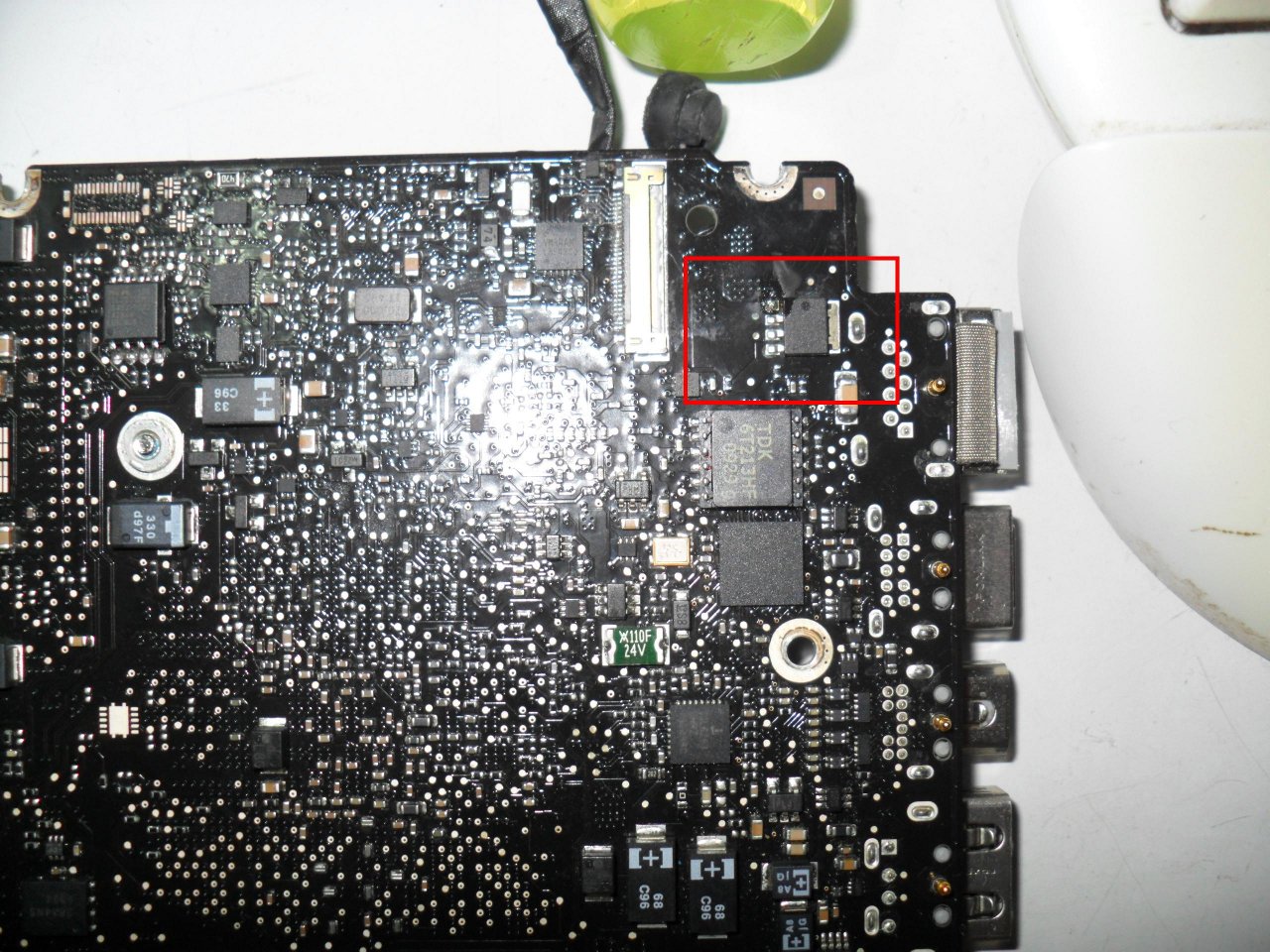

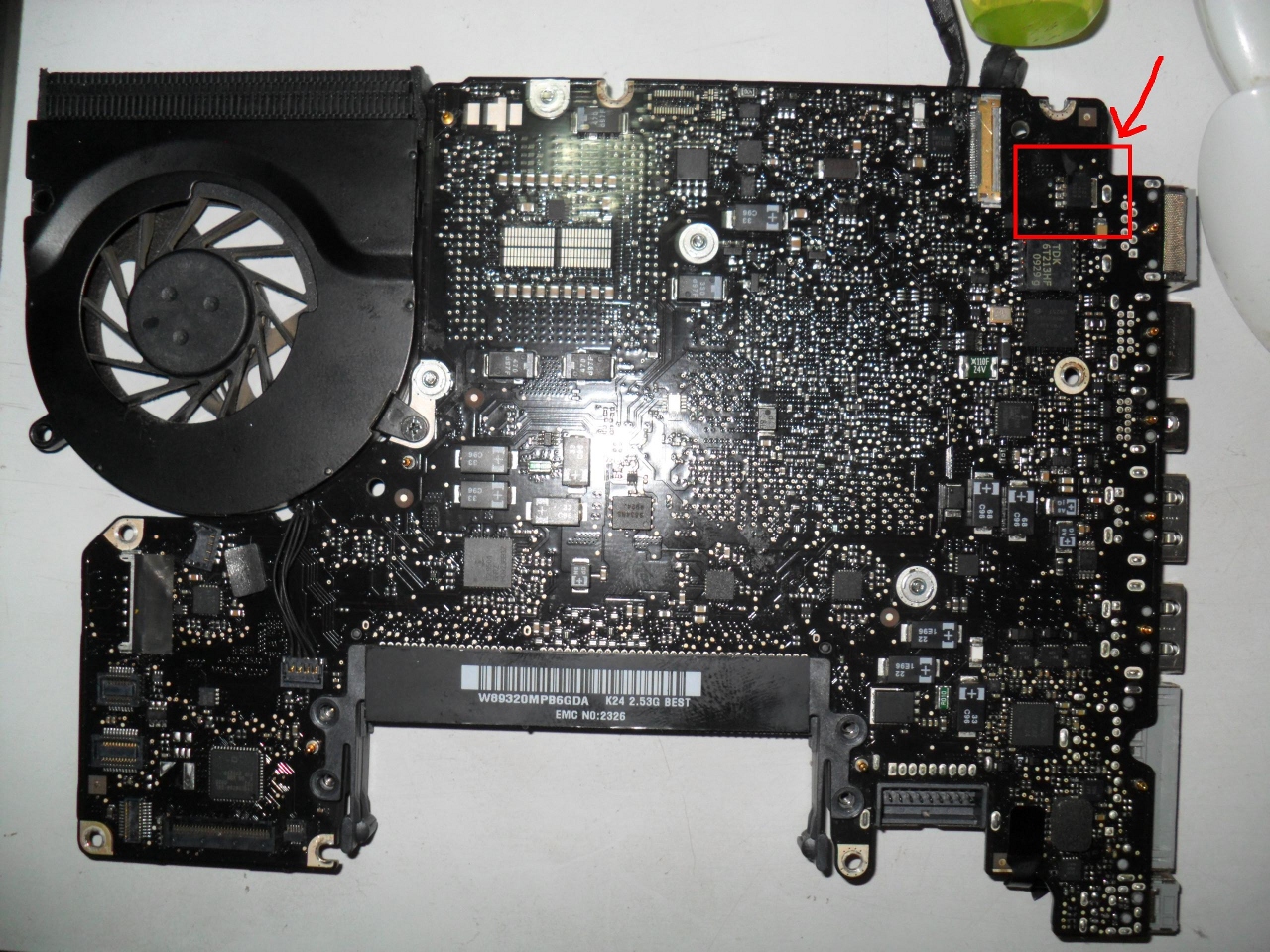

La butto li dovresti fare una foto dell'intera scheda madre così da risalire grazie agli schemi però qualche informazione in più sul MacBook non farebbe male tipo l'anno e il codice del modello che se non erro inizia con la A seguito da 4 cifre ad esempio Axxxx
Così credo che qualcuno potrebbe aiutarti.

**cannealvento** · 07-09-13

Bingo è lui

**-Criscros-** · 07-09-13

secondo me puoi recuperarlo saldando una bella pallozza di stagno, vedo un pezzettino di piedino uscire, o con un pò di filo lo ricolleghi senza diventare matto, poi magari punti col tester sul pezzo di piedino e l'altro sulla pista e vedi se c'è continuità

**cannealvento** · 07-09-13

Provo a pulire e vedo se la pallozza se pò fa :-)

**cannealvento** · 07-09-13

Originariamente Scritto da cannealvento

Provo a pulire e vedo se la pallozza se pò fa :-)

Nada, con la pallozza non succede niente
che sia saltato il componente?
ma i pin 1/2/3 stanno sulla stessa piazzola ?

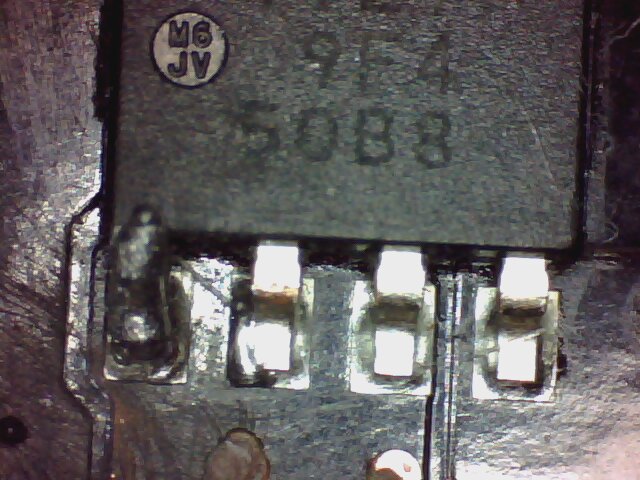

Aiuto componente su mb-2013-09-08-003724.jpg

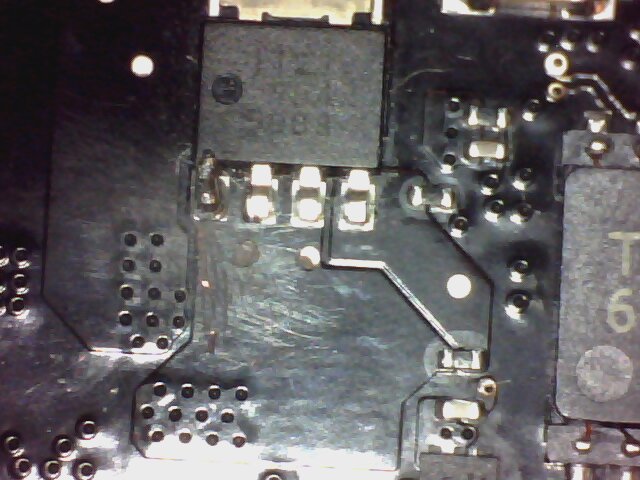

Aiuto componente su mb-2013-09-08-003256.jpg

**cannealvento** · 07-09-13

Ho capito funziona così:

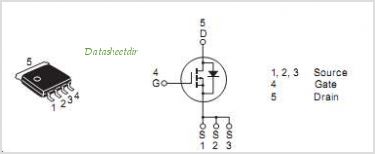

Aiuto componente su mb-hat1127h-pinout-1-.jpg

**pocoyo2** · 08-09-13

Che tensioni hai su source gate e drain?

...dal mio padellone 2

**cannealvento** · 08-09-13

source:16,50
gate: 16,37
drain: 17,02

**X-ray** · 08-09-13

Dissaldalo e controlla che non sia in corto

Inviato dal mio GT-I8150 con Tapatalk 2

**cannealvento** · 08-09-13

Originariamente Scritto da X-ray

Dissaldalo e controlla che non sia in corto

Inviato dal mio GT-I8150 con Tapatalk 2

Dissaldato, seguendo la tua guida non da segni di vita.
Ma se inverto i puntali, sempre seguendo la tua guida, prima da un valore e poi un corto

**luca70** · 09-09-13

non ho schema davanti, ma dalle misure che hai postato su d g ed s, ed essendo un mosfet canale p, intuisco che il mosfet non viene pilotato come dovrebbe.

per curiosita fai ponte tra d ed s e vedi se il pc da degni di vita

**X-ray** · 09-09-13

Non puoi testarlo come la mia guida xche ha un diodo all'interno, io lo cambierei x provare

Inviato dal mio GT-I8150 con Tapatalk 2

**cannealvento** · 09-09-13

Originariamente Scritto da luca70

non ho schema davanti, ma dalle misure che hai postato su d g ed s, ed essendo un mosfet canale p, intuisco che il mosfet non viene pilotato come dovrebbe.

per curiosita fai ponte tra d ed s e vedi se il pc da degni di vita

Ponticellato d e s, tutto tace.
Con la sigla del componente (HAT1127H) non lo trovo in vendita in italia ( forse non conosco negozi ad oc ) ci sono equivalenti ?

**cannealvento** · 12-09-13

Originariamente Scritto da cannealvento

Ponticellato d e s, tutto tace.
Con la sigla del componente (HAT1127H) non lo trovo in vendita in italia ( forse non conosco negozi ad oc ) ci sono equivalenti ?

Domanda ingenua!!! scusate
Comunque sempre grazie del tempo e dei consigli che ci date
Ciao a tutti
