iPhone 4s e bobina si surriscalda

[Modesto1993]

Buongiorno, sono nuovo del forum e comincio con un rompicapo: ho un iphone 4s che è caduto in acqua da allora si è acceso per qualche giorno fin quando di punto in bianco a deciso di non accendersi più.
Aperto o identificato il punto in cui il telefono si surriscalda e si trova in prossimità del chip della gestione energetica (almeno credo che si chiami così).
La bobina che si surriscalda è chiamata negli schemi L28 ma scaricando gli schemi del 4s non riesco a capire cos'è che possa provocare questo surriscaldamento (non puoi nemmeno toccarlo che ti bruci).

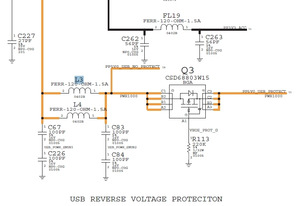

Posto alcune immagini per identificare il problema

Ringrazio anticipatamente chi decide di aiutarmi!

[luca70]

Interessante! La cosa più banale, ha controllato se tra i capi della bobina e la massa vie è corto o bassa resistenza?

[Modesto1993]

Interessante! La cosa più banale, ha controllato se tra i capi della bobina e la massa vie è corto o bassa resistenza?

Non ho la possibilità di accedere sotto la bobina per mettere il puntale del tester, se riusciamo a capire il percorso che fa prima e dopo la tensione forse possiamo capirci qualcosa.
Comunque per misurare la massa devo mettere il puntale sulla ghiera di protezione che protegge i chip??
Scusa ma sto cercando di imparare...

[luca70]

puoi mettere il puntale su qualsiasi massa della scheda, anche sulle masse che contornano le sedi viti di fissaggio.

la bobina ha sempre delle saldature a vista, seppur piccole, direi che il test si può fare, controlla meglio

[Modesto1993]

puoi mettere il puntale su qualsiasi massa della scheda, anche sulle masse che contornano le sedi viti di fissaggio.

la bobina ha sempre delle saldature a vista, seppur piccole, direi che il test si può fare, controlla meglio

Allora, la bobina e coperta da resina e questo mi rende impossibile controllarla direttamente, i componenti attorno dovrebbero essere collegati ad essa è mi ritrovo il tester che mi dice che sulla maggior parti di questi arriva la massa!
Vuol dire che c'è un corto?

[luca70]

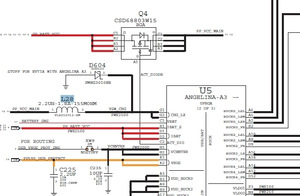

[URL=http://imageshack.us/photo/my-images/17/6f48.png/][/URL]

a fianco di L28 c è D604, uno dei due suoi capi è collegato a massa, controlla la resistenza verso massa dell altro capo.

[Modesto1993]

[URL=http://imageshack.us/photo/my-images/17/6f48.png/][/URL]

a fianco di L28 c è D604, uno dei due suoi capi è collegato a massa, controlla la resistenza verso massa dell altro capo.

Ti spiego ho due schede madri entrambe stesso identico problema.
Solo su una quel componente che da quanto ho capito è un diodo mancava è l'ho ponticellato.
Da allora ha cominciato a riscaldarsi anche quest'altra scheda madre ma non si accendono entrambe.
Potrebbe essere effettivamente quello il problema ma potresti spiegarmi meglio come faccio a provare quel componente? Metto un puntale del tester sulla massa e l'altro su uno dei capi di questo componente e lo metto in modalità cicalino giusto?

[Modesto1993]

Ho trovato qualcos'altro su quel componente: Questo diodo è Schottky raddrizzatore credo che impedisce che la tensione non superi più di 4.2V flusso di PMIC durante la carica!

[X-ray]

Non puoi ponticellare un diodo! Se non sai come provarlo leggi la mia guida all'elettronica di base

Inviato dal mio GT-I8150 con Tapatalk 2

[luca70]

Rimuovi il ponticello, ponticellando il diodo mancante metti in corto l alimentazione.

Non ho capito se il ponte lo hai fatto sulla scheda in esame o su un altra scheda.

Cmq, rimuovi il ponte su d604 se ancora presente, e in modalità cicalino, metti puntale nero a massa e rosso prima su un capo e poi sull altro di d604. Ripeti la misura con i puntali invertiti, cioè rosso a massa e nero sui due capi, e posta i risultati

[Modesto1993]

Rimuovi il ponticello, ponticellando il diodo mancante metti in corto l alimentazione.

Non ho capito se il ponte lo hai fatto sulla scheda in esame o su un altra scheda.

Cmq, rimuovi il ponte su d604 se ancora presente, e in modalità cicalino, metti puntale nero a massa e rosso prima su un capo e poi sull altro di d604. Ripeti la misura con i puntali invertiti, cioè rosso a massa e nero sui due capi, e posta i risultati

Mi sono accorto dell'errore che ho fatto leggendo lo schema però non ci avevo fatto caso perché sul l'altra scheda madre dove questo componente c'è succede la stessa cosa.
Comunque cercando ho visto che bisognerebbe provare tutti i condensatori attorno è vedere se c'è ne qualcuno intorno.
Cosa posso mettere per ovviare al diodo che manca??

[X-ray]

puoi solo mettere un diodo al posto di un diodo....

[luca70]

Non ho capito se la scheda che vuoi analizzare è quella senza o con diodo.

Le misure che ti ho detto le puoi fare anche se il diodo non c'è.

Se di serie non vi è il diodo, non metterlo.

Se corto c è, potrebbe essere anche dovuto al chip vicino

[Modesto1993]

Non ho capito se la scheda che vuoi analizzare è quella senza o con diodo.

Le misure che ti ho detto le puoi fare anche se il diodo non c'è.

Se di serie non vi è il diodo, non metterlo.

Se corto c è, potrebbe essere anche dovuto al chip vicino

Il diodo è il D604 e su una scheda madre questo componente è saltato e non c'è più.
