[GUIDA] Come testare un transistor mosfet

[X-ray]

All'interno delle nostre console si fa molto uso dei transistor mosfet, ecco come testare il funzionamento di questo componente con un normale multimetro:

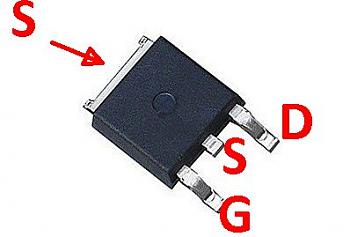

Iniziamo col dire che il componente ha 3 terminali chiamati SOURCE, DRAIN E GATE



nell'esempio utilizzo un componente di una xbox fat, per altri mosfet di altre console o apparecchiature fare riferimento al datasheet per la disposizione dei piedini che può variare

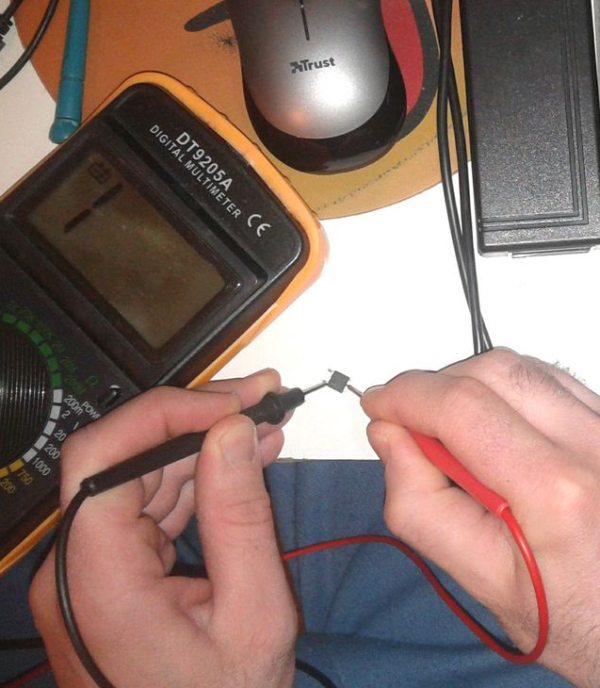

Posizionante il puntale rosso del multimetro su S ed il nero su D notiamo che il display non segna nulla

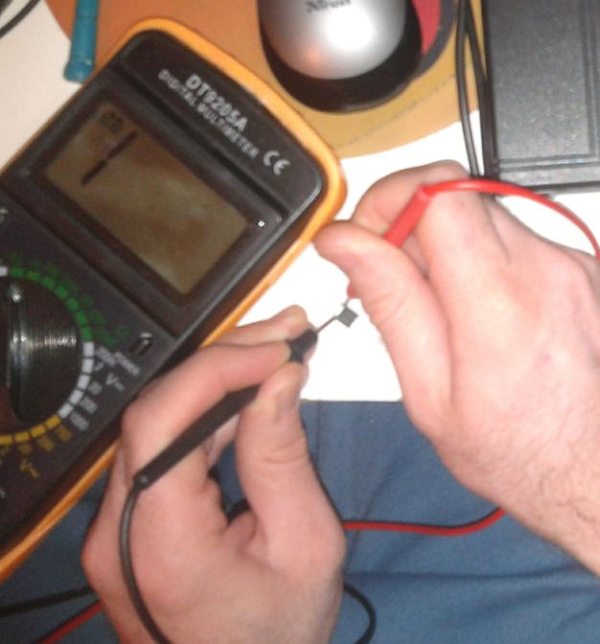

ora spostiamo il rosso su G per portare in conduzione il componente

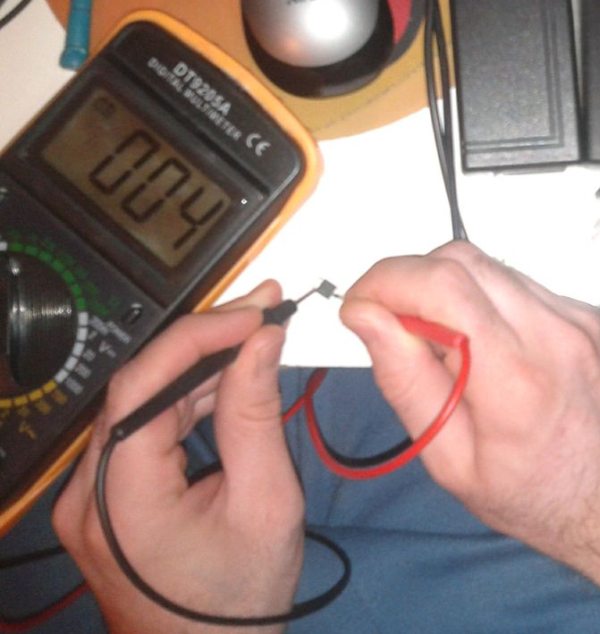

se torniamo con il puntale su S notiamo che ora il display ci da un valore basso, è come se con l'operazione precedente avessimo "acceso un interruttore"

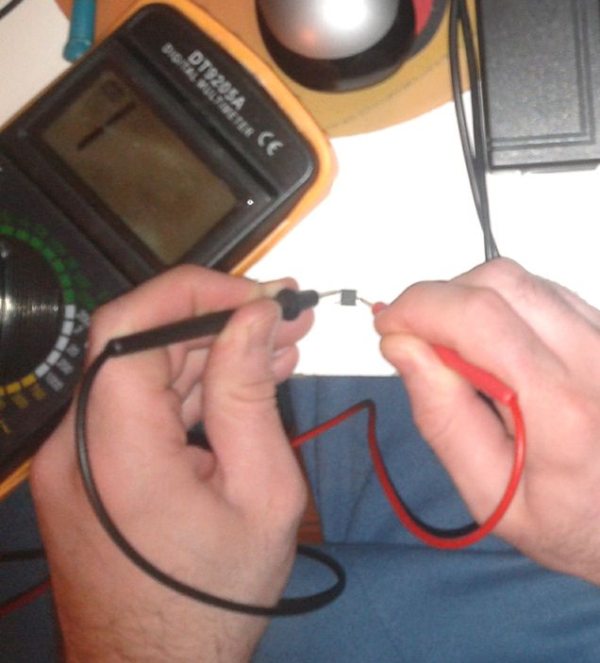

per "spegnere" il mosfet adesso spostiamo il puntale nero su G



ora ritroviamo la condizione iniziale



Adesso siamo sicuri che il nostro componente funzioni a dovere, il valore dato durante la fase di conduzione cambia in base alle carattertiche tecniche del mosfet, voi dovete solo tenere presente se passa dalla fase di conduzione a quella di riposo come sopra

[Jotech]

finalmente qualcuno è riuscito a farmi capire come funziona un mosfet...bella guida

[seve91]

questo però per un mosfet a canale N, per uno a canale P bisogna invertire i puntali.
Inoltre non ci assicura al 100% che il mosfet sia effettivamente buono

[X-ray]

Nelle console si usano solo a canale N ed in genere vanno in corto quindi x l'ambito console la guida è valida

[TheLinuxMafia]

Bisogna comunque rimuoverlo oppure si può provare su scheda ?

[X-ray]

Bisogna comunque rimuoverlo oppure si può provare su scheda ?

Inizia a provarlo su scheda, se corrisponde a quanto detto sopra è ok, se non ti trovi lo devi dissaldare e riprovare

Inviato dal mio GT-I8150 con Tapatalk 2

[seve91]

su 360 fat solitamente basta rimuovere le 2 induttanze in alto a destra della scheda, vicino al connettore dell'alimentazione. Poi si possono testare i mosfet onboard.
Come dice x-ray, solitamente vanno in corto, quindi basta che metti il multimetro sul prova diodi (o ancora piu pratico sul simbolo acustico, che ti avvisa in caso di cortocircuito)...si testano tutti e 3 i contatti del mosfet, se sono in corto tutte è da cambiare!

[ralph65]

Ciao xray ,,ma il drain non è il pin centrale?ottima guida

[james3]

Ha ragione ralph65 lo schema è sbagliato, almeno per quanto riguarda i MOSFET che sono presenti nella console FAT su cui sto operando, ecco un estratto dalla documentazione ufficiale di questi MOSFET che potete scaricare al seguente link [URL="http://www.onsemi.com/pub_link/Collateral/NTD4813NH-D.PDF"]http://www.onsemi.com/pub_link/Collateral/NTD4813NH-D.PDF[/URL]

[Andrea80]

quando i contatti rimangono sempre chiusi vuol dire che è in corto?

[nrg17]

hai dissaldato il mosfet?
