Realizzare filtro passa banda per midrange caos 16 cm

salve a tutti ragazzi :) ho girato un po su ebay e ho trovato questi midrange della Caos da 125 watt rms ciascuno da 16 cm
[url=http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=200656390052&ssPageNam e=ADME:L:OC:IT:3160]eBay Italia - Aste online e shopping a prezzo fisso[/url]

sembrano carini , ho deciso di acquistarli però mi è venuto un dubbio sul crossover "passa banda" da realizzare...

guardando questo schema:[URL="http://www.digitalmania.eu/digitalmania_hi_fi/images/v65/TestReport.pdf"]http://www.digitalmania.eu/digitalmania_hi_fi/images/v65/TestReport.pdf[/URL]
la mia conclusione è di effettuare il taglio "f1" a 800 hz e il taglio "f2" a 4 khz voi che ne pensate ?

un altra cosa , siccome devo collegare nello stesso canale anche un tweeter sp audio TW28 con relativo crossover di secondo ordine , succede qualcosa di anomalo se nello stesso canale collego in parallelo midrange con relativo crossover e tweeter con crossover ? non è che con 2 crossover diversi nello stesso canale sballa qualcosa?

P.S. il tweeter lo taglio a 5 khz con un normale passa alto di secondo ordine buttherworth...

Grazie in anticipo delle risposte e dei consigli :D
07-04-13
pocoyo2

R: Realizzare filtro passa banda per midrange caos 16 cm

Devi per forza collegarli in parallelo i crossover

Inviato da Samsung Galaxy Note
07-04-13
Babilozzo

Secondo me dipende dai crossover stessi, i filtri cmq fanno da filtri eh..! :D i, l'ìimportante è il segnale in uscita piuttosto che il segnale in ingresso, quindi problemi non dovrebbero essercene sulle connessioni in parallelo, ma se sono passivi non mi aspetterei grandi prestazioni, cmq dipende sempre molto dalla qualità costruttiva e dei materiali impiegati. E alla fine dalla sorgente, essenziale direi :)
Per i tagli li fai ... in rispetto alle caratteristiche del diffusore stesso specificate dal costruttore, se vuoi essere preciso, altrimenti il risultato sarà sempre generico, poi se ti piace alzare il volume ti accorgi delle differenze solo dopo un certo livello di db credo :) Non è che sono un guru in questo campo, ma sai autoradio capita sempre di installarne qualcuna, e allora una volta mi ero interessato al funzionamento dei filtri, ne ho dedotto che maggiore è la precisione e la qualità dei componenti e migliore sarà il risultato nella riproduzione delle frequenze audio al dilà di come effettuano i filtraggio , ovviamente il tutto comporta un costo più elevato rispetto a un impianto standard per utilizzo non professionale. Ciao.
07-04-13
Pa0l0ne

Citazione:

Originariamente Scritto da Babilozzo

Secondo me dipende dai crossover stessi, i filtri cmq fanno da filtri eh..! :D i, l'ìimportante è il segnale in uscita piuttosto che il segnale in ingresso, quindi problemi non dovrebbero essercene sulle connessioni in parallelo, ma se sono passivi non mi aspetterei grandi prestazioni, cmq dipende sempre molto dalla qualità costruttiva e dei materiali impiegati. E alla fine dalla sorgente, essenziale direi :)
Per i tagli li fai ... in rispetto alle caratteristiche del diffusore stesso specificate dal costruttore, se vuoi essere preciso, altrimenti il risultato sarà sempre generico, poi se ti piace alzare il volume ti accorgi delle differenze solo dopo un certo livello di db credo :) Non è che sono un guru in questo campo, ma sai autoradio capita sempre di installarne qualcuna, e allora una volta mi ero interessato al funzionamento dei filtri, ne ho dedotto che maggiore è la precisione e la qualità dei componenti e migliore sarà il risultato nella riproduzione delle frequenze audio al dilà di come effettuano i filtraggio , ovviamente il tutto comporta un costo più elevato rispetto a un impianto standard per utilizzo non professionale. Ciao.

http://i48.tinypic.com/rvc5kj.jpg

Cciàsanta, non sarai nù Guru ma si nù diavolo! Ottima spiegazione!
07-04-13
francyhacker94

Citazione:

Originariamente Scritto da pocoyo2

Devi per forza collegarli in parallelo i crossover

Inviato da Samsung Galaxy Note

in che senso collegarli in parallelo ? cioè non li devo collegare come si collegano di solito vicino il midrange?
07-04-13
pocoyo2

R: Realizzare filtro passa banda per midrange caos 16 cm

Nel senso che il segnale in ingresso del passa banda sarà lo stesso di quello del passa alto. L'uscita del passa banda andrà solo al midrange e l'uscita del passa alto solo al tweeter

Inviato da Samsung Galaxy Note
07-04-13
francyhacker94

Citazione:

Originariamente Scritto da pocoyo2

Nel senso che il segnale in ingresso del passa banda sarà lo stesso di quello del passa alto. L'uscita del passa banda andrà solo al midrange e l'uscita del passa alto solo al tweeter

Inviato da Samsung Galaxy Note

a okey :) io pensavo che una volta che su un canale era presente un filtro con più casse collegate nello stesso CH quel solo crossover funzionava per tutte :\
07-04-13
pocoyo2

R: Realizzare filtro passa banda per midrange caos 16 cm

Forse non ci capiamo. Il crossover deve prendere un segnale in ingresso che non sia già filtrato. Al crossover puoi collegarci tutte le casse che vuoi, ovviamente quelle che ci colleghi saranno filtrate dal crossover al quale sono collegate. Quindi nel tuo caso specifico:

Segnale->passa banda->midrange
Segnale->passa alto->tweeter

Inviato da Samsung Galaxy Note
07-04-13
francyhacker94

Allegati: 1

Citazione:

Originariamente Scritto da pocoyo2

Forse non ci capiamo. Il crossover deve prendere un segnale in ingresso che non sia già filtrato. Al crossover puoi collegarci tutte le casse che vuoi, ovviamente quelle che ci colleghi saranno filtrate dal crossover al quale sono collegate. Quindi nel tuo caso specifico:

Segnale->passa banda->midrange
Segnale->passa alto->tweeter

Inviato da Samsung Galaxy Note

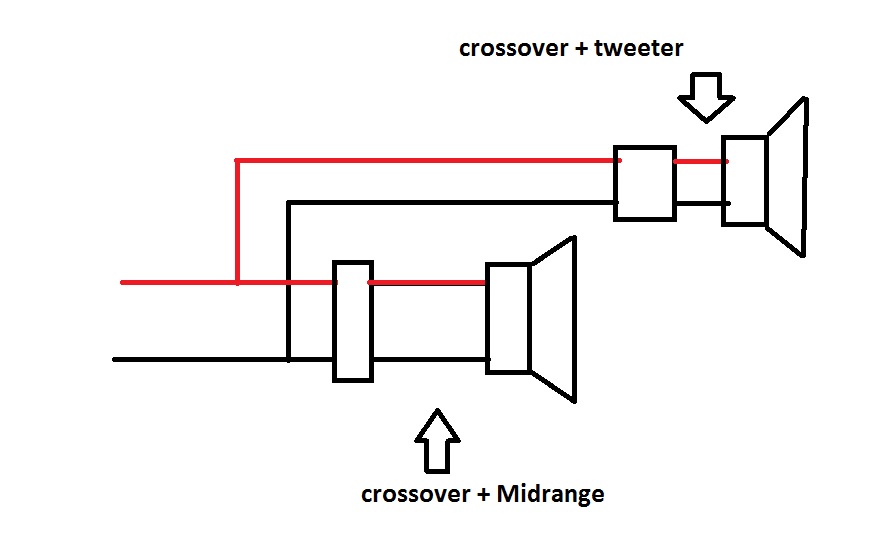

vuoi dire così ?

Allegato 10202

io così ho capito...
07-04-13
pocoyo2

R: Realizzare filtro passa banda per midrange caos 16 cm

Esattamente

Inviato da Samsung Galaxy Note
07-04-13
francyhacker94

wow ti ringrazio dell'aiuto XD

per i tagli di frequenza f1 e f2 che pensate ? posso andare ?
07-04-13
pocoyo2

R: Realizzare filtro passa banda per midrange caos 16 cm

Per il taglio devi considerare anche che ne vuoi fare delle frequenze che restano fuori. Mi spiego: se f1 sta a 800Hz dovresti avere anche un passa-basso fino a 800Hz. Se f2 sta a 4KHz, il passa-alto deve partire da 4KHz. "DEVE" non significa che è per forza, ma che è consigliato, altrimenti le frequenze fuori dai range non verrano riprodotte da nessun diffusore

Inviato da Samsung Galaxy Note
08-04-13
francyhacker94

Citazione:

Originariamente Scritto da pocoyo2

Per il taglio devi considerare anche che ne vuoi fare delle frequenze che restano fuori. Mi spiego: se f1 sta a 800Hz dovresti avere anche un passa-basso fino a 800Hz. Se f2 sta a 4KHz, il passa-alto deve partire da 4KHz. "DEVE" non significa che è per forza, ma che è consigliato, altrimenti le frequenze fuori dai range non verrano riprodotte da nessun diffusore

Inviato da Samsung Galaxy Note

ho capito , grazie per l'aiuto :) appena monto faccio un bel video e metto una bella etichetta CONSOLEOPEN sull'amplificatore ^-^
08-04-13
dk1

Realizzare filtro passa banda per midrange caos 16 cm

Io mi domando come farai a fare un filtro per il midrange non avendo neanche un parametro elettrico, frequenza, curva di risposta.. Boh

Sent from my iPhone 5
09-04-13
francyhacker94

Citazione:

Originariamente Scritto da dk1

Io mi domando come farai a fare un filtro per il midrange non avendo neanche un parametro elettrico, frequenza, curva di risposta.. Boh

Sent from my iPhone 5

e questo cos'è? [URL="http://www.digitalmania.eu/digitalmania_hi_fi/images/v65/TestReport.pdf"]http://www.digitalmania.eu/digitalmania_hi_fi/images/v65/TestReport.pdf[/URL]
09-04-13
dk1

Realizzare filtro passa banda per midrange caos 16 cm

Di quel file non te ne fai niente se vuoi costruiti un cross over preciso ti serve Fs (frequenza di risonanza) re (resistenza bobina mobile) qes (fattore merito elettrico) qms (fattore merito meccanico). Ti posto il file dei miei ext-r che vedi come avatar.

[URL]http://www.ciare.com/pdf/catalogo/CM165NDA.PDF[/URL]

Sei convinto di acquistare a 30€ una coppia di midrange a 120w RMS?

Sent from my iPhone 5
11-04-13
francyhacker94

Citazione:

Originariamente Scritto da dk1

Di quel file non te ne fai niente se vuoi costruiti un cross over preciso ti serve Fs (frequenza di risonanza) re (resistenza bobina mobile) qes (fattore merito elettrico) qms (fattore merito meccanico). Ti posto il file dei miei ext-r che vedi come avatar.

[URL]http://www.ciare.com/pdf/catalogo/CM165NDA.PDF[/URL]

Sei convinto di acquistare a 30€ una coppia di midrange a 120w RMS?

Sent from my iPhone 5

arrivati i midrange provati e sparano alla grande ;)

a 100 watt rms ci arrivano sicuro... in questi giorni li porto a scuola e le testo all'oscilloscopio
