Valori punti di connessione E3

[Allaconsole]

Ciao a tutti,

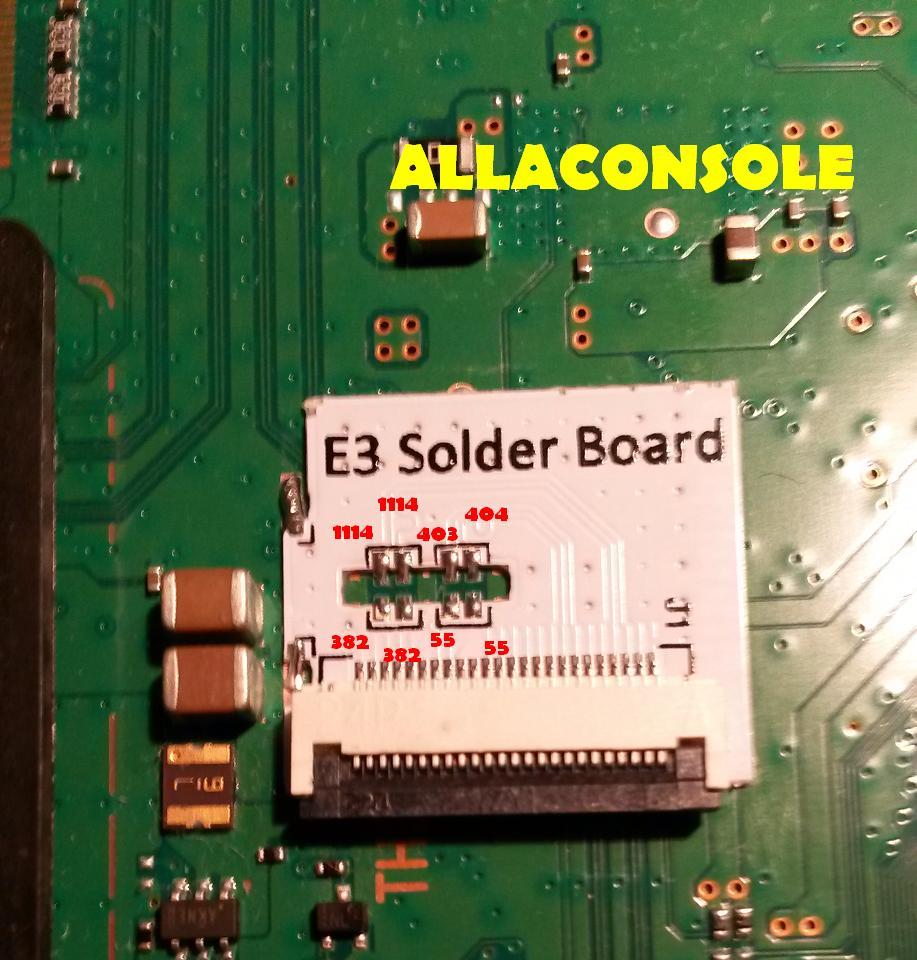

non ho trovato altre risposte nel forum al riguardo, ma mi chiedevo se i valori misurati (con puntale rosso a massa e nero sui rispettivi pad) in questa installazione fossero "normali", mi preoccupano un pò quei 55 Ohm...purtroppo è la mia prima installazione su ps3 slim 4200 (mobo pqx-001) e non ho altri riferimenti, oltretutto ho dimenticato di misurarli prima di togliere i condensatori ed in tutta sincerità non mi va di dissaldare la board :\

[GAMEPLAYCONSOLE]

Sono i sata bus, se togli l'ode, il lettore non funzioana, i condensatori sono 10nf

[Allaconsole]

Ciao Gameplay, ti ringrazio per la risposta, in realtà sapevo già che filtrano il bus SATA (in realtà ricordavo che fossero da 10nF/25V) ma quello che mi piacerebbe sapere è : qual'è il valore misurato col tester (puntale rosso a massa) di quegli 8 pad con i condensatori saldati o dissaldati, senza la board dell'ODE?

55 Ohm non sono un corto, ma non vorrei accendere la console e causare un problema al chipset...

[GAMEPLAYCONSOLE]

Errore mio, ricordavo male quei condensatori sono 10nf

[Allaconsole]

No problem
Avresti mica sottomano una mobo di una 4k, magari pqx-001, su cui poter misurare quei valori?

[xboxbs]

ho visto che hai visto la mia foto, ti è servita?
comunque...sarebbe più corretto misurarli in senso verticale

[Titty]

Prova diodi... Misura il valore tra un capo e l'altro... Tipo a_e, b_f e ripotali...

[Allaconsole]

ho visto che hai visto la mia foto, ti è servita?
comunque...sarebbe più corretto misurarli in senso verticale

Ciao xboxbs, ti ringrazio, la tua foto mi è servita come riferimento, purtroppo i valori che ho rilevato su questa 4200 sono diversi, gli ultimi in basso a destra molto diversi come puoi vedere...

Prova diodi... Misura il valore tra un capo e l'altro... Tipo a_e, b_f e ripotali...

Li ho misurati col puntale rosso a massa ed il nero sui singoli punti, per capire se c'erano corti tra quei punti e massa, ora la console è chiusa , si accende regolarmente , il lettore legge i dischi correttamente ed i backup si avviano (anche se alcuni danno errori di avvio) ...
siccome ho sistemato l'ODE nel cassettino dell'hdd sarà lungo riaprire il tutto e staccare gli adesivi che ho messo per bloccare i flat, ma se mi dite che è meglio verificare quei valori in verticale, lo faccio
