[aiuto] cobra ode pcb 5.10b su ps3 slim cech2004

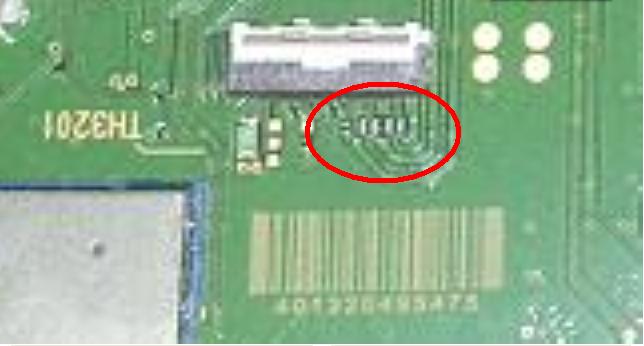

Ciao a tutti, vorrei porvi un quesito. Ho preso questo cobra ode 5.10b e quando ho aperto la ps3 mi sono ritrovato una console alla quale non servirebbe la qsv da saldare perchè ha ancora il connettore sata. Il mio quesito è questo: se tolgo i seguenti condensatori:
Allegato 16969
(Scusate per la qualità dell'immagine)
e con del cavo awg 30 saldo gli 8 poli dei condensatori sulla qsv e lasciando il lettore collegato con il suo cavo originale sulla scheda madre e collegare il cobra sulla qsv, secondo voi funzionerebbe? o questa revisione del cobra non è proprio compatibile con questa versione di ps3?

P.S. appena torno a casa da lavoro faccio una foto da vicino alla console

L'idea è furba ma non credo che poi a livello di gestione software riuscirebbe a bypassare i controlli sulla daughterboard.

Altra domanda: se tolgo i 4 condensatori e faccio la prova, nel caso non funzionasse, risaldando i condensatori la console continuerà a funzionare normalmente? o avrà problemi?(secondo me continuerebbe a funzionare ma per sicurezza chiedo :-))

Se ripristini bene i condensatori ovviamente tornerà a funzionare.

Ci sto pensando e in effetti non è un'idea stupida. Quei condensatori sono i classici Sata Bus Capacitors che mettono in comunicazione il Southbridge con il controller blu ray. Nelle CECH-20xx il controller sta sulla daughterboard, ma alla fine il collegamento è sempre quello.

Resta da capire se, come ti dicevo nel post precedente, a livello di gestione il chippozzo riesca a elaborare la cosa.

Se hai modo di provare sono proprio curioso. Ovviamente parti dal presupposto che lo fai come test tuo personale, con tutte le relative consenguenze che ne seguono in caso di problematiche varie... Quindi valuta tu...

Ma è ovvio che oggi provo questa soluzione!!! Per me è una sfida :-) oggi mi armo di tantissima pazienza e provo. Stavo per farlo ieri ma qualcosa mi diceva di chiedere prima qua :-).
Farò anche le foto dell'installazione passo passo così nel caso funzioni posterò una guida se per voi va bene

Tienici aggiornati allora e buon lavoro. :)

Vi aggiornerò passo passo anche perchè se funzionerà, l'installazione potrebbe funzionare anche sulle fat sata da 80gb. Grazie per il buon lavoro :-) e dico altrettanto

Citazione:

---

Originariamente Scritto da zeruel85

Tienici aggiornati allora e buon lavoro. :)

---

Altra domanda appena venuta in mente: ma se i condensatori non li rimuovo proprio e saldo direttamente sui loro poli il cavo awg? cosa ne pensi? senza che smadonno :-))))

No perchè il segnale continuerebbe a passare attraverso i condensatori.

quindi devo rimuoverli. Ma per questi condensatori il verso è uguale giusto?

Sì non hanno polarità. Sono dei 10 nF.

conservo gli originali e nel caso li rimetto

facci sapere, sono curioso anche io

La 2004 e' PATA il 5.10 e' solo per sata.....

Nein, è Sata la 2004. Ti lovvo lo stesso però. :D

e la vecchiaia pusher, capita anche a me :)

Non è la vecchiaia, è la candidatura che gli pesa. :D

Allora eccomi qua. Con una grande novità ��������������. Ho fatto tutto ed è tutto funzionante tranne per il fatto che legge solo le chiavette e gli hard disk alimentati. Quelli da 2.5 pollici non li regge, però da quello che ho letto sul sito del cobra il connettore mini usb che sta sulla basetta che va sul posteriore della play, serve proprio per ovviare al problema degli hard disk da 2.5 pollici collegandolo ad un'adattatore presa corrente-usb. Ho provato con quello dell'iPhone che è da 1A e non va poi ho provato con uno da 2A la play parte ma all'avvio freeza. Secondo voi c'è ne vuole uno più grande di amperaggio? Domani faccio altre prove ora sono stremato che ho lavorato fino a tardi. E in giornata preparo un piccolo tutorial per l'installazione.

Io proverei a staccare i 5v dalla console e ad usare solo l alimentatore usb (gnd deve esser collegato tra console e ode). Comunque ottimo lavoro,complimenti

Inviato dal mio HTC One_M8 utilizzando Tapatalk

Citazione:

---

Originariamente Scritto da Razorbacktrack

Io proverei a staccare i 5v dalla console e ad usare solo l alimentatore usb (gnd deve esser collegato tra console e ode). Comunque ottimo lavoro,complimenti

Inviato dal mio HTC One_M8 utilizzando Tapatalk

---

Correggimi se ho capito male, intendi dire di alimentare l'ode solo dall'esterno? E quindi il cavo a 4 poli che va dalla scheda madre all'alimentatore posso metterci anche l'originale?

Sni,dovresti sempre avere un collegamento tra la massa dell ode e la massa della ps3

Inviato dal mio HTC One_M8 utilizzando Tapatalk

Ok domani proverò anche questa cosa. Domanda stupida: se preparo una guida ovviamente ci metterete il logo del sito o devo farlo io?

In caso invia le foto a qualche moderatore (pure il testo se vuoi) e pubblichiamo noi dando i giusti credits o ti passiamo le foto modificate con il watermark

Inviato dal mio HTC One_M8 utilizzando Tapatalk

Vi preparo un PDF e ve lo invio :-)

Complimenti davvero! Per gli hdd autoalimenyati più tardi ti passo un link e se vuoi provi a fare quel fix!!!

EDIT:
prova a vedere se risolvi modificando la clipon PCB in questo modo, però prima prova la doppia alimentazione.
http://www.maxconsole.com/maxcon_for...fredo-Guilenea

Inviato dal mio GT-I8150 utilizzando Tapatalk

Citazione:

---

Originariamente Scritto da zeruel85

Complimenti davvero! Per gli hdd autoalimenyati più tardi ti passo un link e se vuoi provi a fare quel fix!!!

EDIT:
prova a vedere se risolvi modificando la clipon PCB in questo modo, però prima prova la doppia alimentazione.
[FIX] USB SELF POWERED - By Alfredo Guilenea

Inviato dal mio GT-I8150 utilizzando Tapatalk

---

Grazie, come posso inviarti il tutorial? E grazie anche per il link mo vedo un po come posso fare.

Scrivimi per mail:

mod.luca [at] gmail.com

Citazione:

---

Originariamente Scritto da zeruel85

Complimenti davvero! Per gli hdd autoalimenyati più tardi ti passo un link e se vuoi provi a fare quel fix!!!

EDIT:
prova a vedere se risolvi modificando la clipon PCB in questo modo, però prima prova la doppia alimentazione.
[FIX] USB SELF POWERED - By Alfredo Guilenea

Inviato dal mio GT-I8150 utilizzando Tapatalk

---

Ascolta la mi parla di induttori e ora non ne ho a disposizione e non so quando andarlo a prendere sinceramente che sto inguaiato con il lavoro; Uno ne ho ma come faccio a calcolare il suo valore in henry? ha come linee marrone nero marrone argento se fosse una resistenza sarebbe da 100ohm. come potrei risolvere?

Posta una foto. Comunque marrone nero marrone sarebbe un 100 uH, forse forse potrebbe anche andare. I valori di riferimento come puoi leggere sono inferiori, ma non è escluso che possa andar bene anche un 100 uH.

Inviato dal mio GT-I8150 utilizzando Tapatalk

ho provato a mettere l'induttore da 100uH qualcosa è cambiato, cioè che la ps3 all'inserimento dell'hard disk non si spegne ma comunque non legge; però se connetto l'alimentazione aggiuntiva tramite l'adattatore di corrente dell'iphone lo riconosce e legge i giochi. Consigli?

Ma oltre all'induttore hai collegato la 5V come da schemi alla 5V della porta usb anteriore?

P.S.: appena ho tempo metto mano al tutorial che mi hai inviato. Mi potresti passare via email le foto separate (jpg o png)?

si ho collegato l'alimentazione alla porta usb. Ok appena posso ti invio le foto

Scusate se m'intrometto... secondo Voi se funziona con COBRA potrebbe funzionare anche con E3 Pro o con 3k3Y 1.2 ?
E poi ancora... Simogenocb puoi postare le foto del collegamento QSV...lo hai fatto lasciando la basetta volante ?

la basetta l'ho attaccata con il nastro bi-adesivo, meglio non lasciarla "volante". devo inviare le foto a zeruel e posteranno una guida. Comunque sicuramente funziona pure con e3 ode e 3k3y perchè alla fine il principio è lo stesso

Citazione:

---

Originariamente Scritto da Simogenocb

la basetta l'ho attaccata con il nastro bi-adesivo, meglio non lasciarla "volante". devo inviare le foto a zeruel e posteranno una guida. Comunque sicuramente funziona pure con e3 ode e 3k3y perchè alla fine il principio è lo stesso

---

Avete realizzato la guida ? Se si posso sapere come raggiungerla ?

Citazione:

---

Originariamente Scritto da raffocorre

Avete realizzato la guida ? Se si posso sapere come raggiungerla ?

---

Sto ancora aspettando le foto da Simogenocb per stendere il tutorial.

Vedo se non me le dà a breve, proverò a estrarle e filigranarle direttamente dal doc che mi ha mandato. Per il momento non c'è un tutorial online, dovrai pazientare, mi spiace.

scusatemi ma sto un pò incasinato a lavoro. zeruel ti mando le foto. calcola che comunque sono fatte con un iphone

Citazione:

---

Originariamente Scritto da zeruel85

Sto ancora aspettando le foto da Simogenocb per stendere il tutorial.

Vedo se non me le dà a breve, proverò a estrarle e filigranarle direttamente dal doc che mi ha mandato. Per il momento non c'è un tutorial online, dovrai pazientare, mi spiace.

---

zeruel mi invii la tua mail tramite messaggio privato? perchè non riesco a trovare più la sezione dei messaggi privati sul forum
