Ciao a tutti, piastra jasper che non da segni di vita.
Nessun tentativo di manomissione.
L'APU esterno è ok testato con altra console.
Nessun led di accensione e nessun corto evidente. Trasformatore sempre con led arancio anche quando si preme l'accensione.
Cambiato modulo RF con uno testato senza successo.
Ho rilevato i 5v di standby.

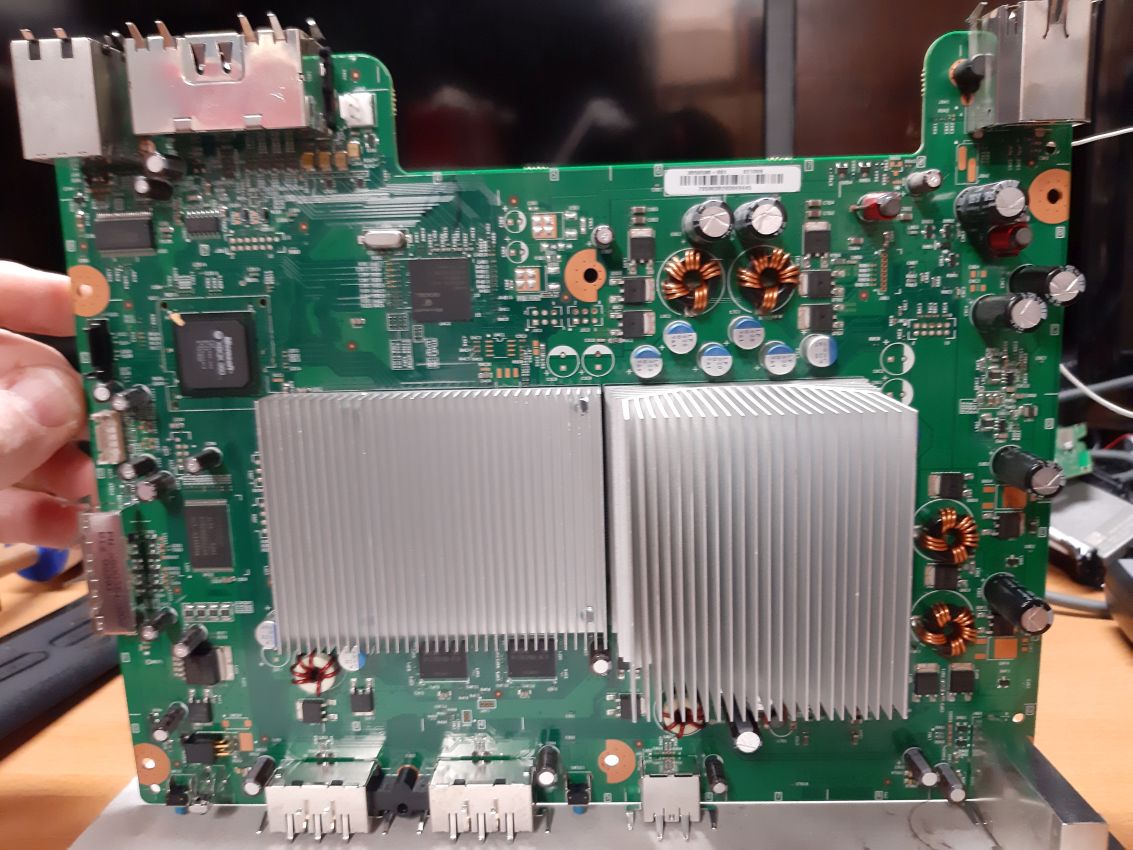

Clicca l'immagine per ingrandirla.

Nome: jasper.jpg
Visualizzazioni: 5
Dimensione: 186.2 KB
ID: 20501

ho messo in corto il pin 5 e 7 del connettore APU, si avviano le ventole ma schermo nero.

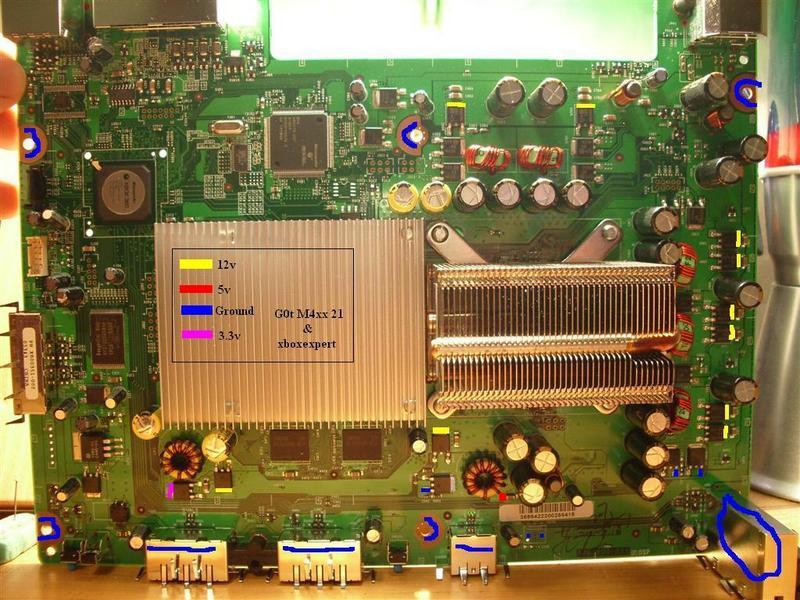

La console mi da i 12v sui principali MOSFET, come questo schema.
Alcuni mosfet in questa revisione della scheda non ci sono.

Clicca l'immagine per ingrandirla.

Nome: xb360voltage.jpg
Visualizzazioni: 5
Dimensione: 116.1 KB
ID: 20502


Aiuti o idee?
