Discussione: problema hardware xbox 360 slim trinity

  1. #1
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44

    problema hardware xbox 360 slim trinity

    Console: xbox 360 slim trinity
    Modifica: rgh con xilinx

    Salve a tutti,
    un giorno ( più di un anno fa ), dopo aver usato un lettore di fortuna per installare il disco 2 di batman, ho commesso un errore dopo aver rimosso il lettore. Come tutti sapete esiste un ponte da fare fra il pin "try change" e il 3,3v per evitare che il led di una console senza lettore continui a lampeggiare. Bene, io ho sbagliato questo ponte e dopo aver acceso la stessa è morta.

    Preso da molta tristezza per la morte della mia trinity ordinata su ebay da UK solo mb e scocca in alluminio alla cifra di 65 euro (era nuova, dashboard di fabbrica) nel lontano fine 2010, l'ho presa e riposta su un mobile.

    FINO A QUESTA SERA xD

    Mi è salita la nostalgia ed ho deciso di rispolverare tutto l'armamentario.
    Ho tagliato il pin di massa e di alimentazione dello xilinx.
    Ho rimontato il nand reader tramie pic 18f.
    Ho riflashato la nand originale.
    Ed ho tentato la riaccensione.

    La console si accende, ma dopo 1 o 2 secondi il led centrale da verde passa a rosso.

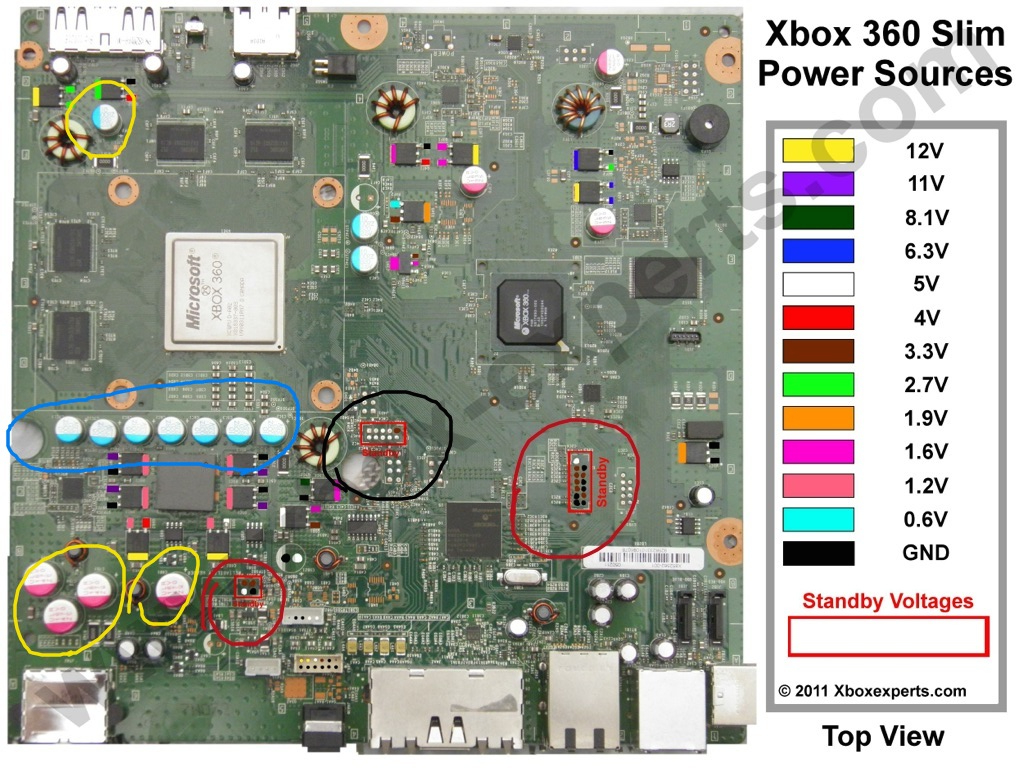

    Ho cercato in internet lo schema delle tensioni della mb trinity ed ho fatto un po di test.
    Clicca l'immagine per ingrandirla.

Nome: pinout mb slim.jpg
Visualizzazioni: 105
Dimensione: 692.6 KB
ID: 18628

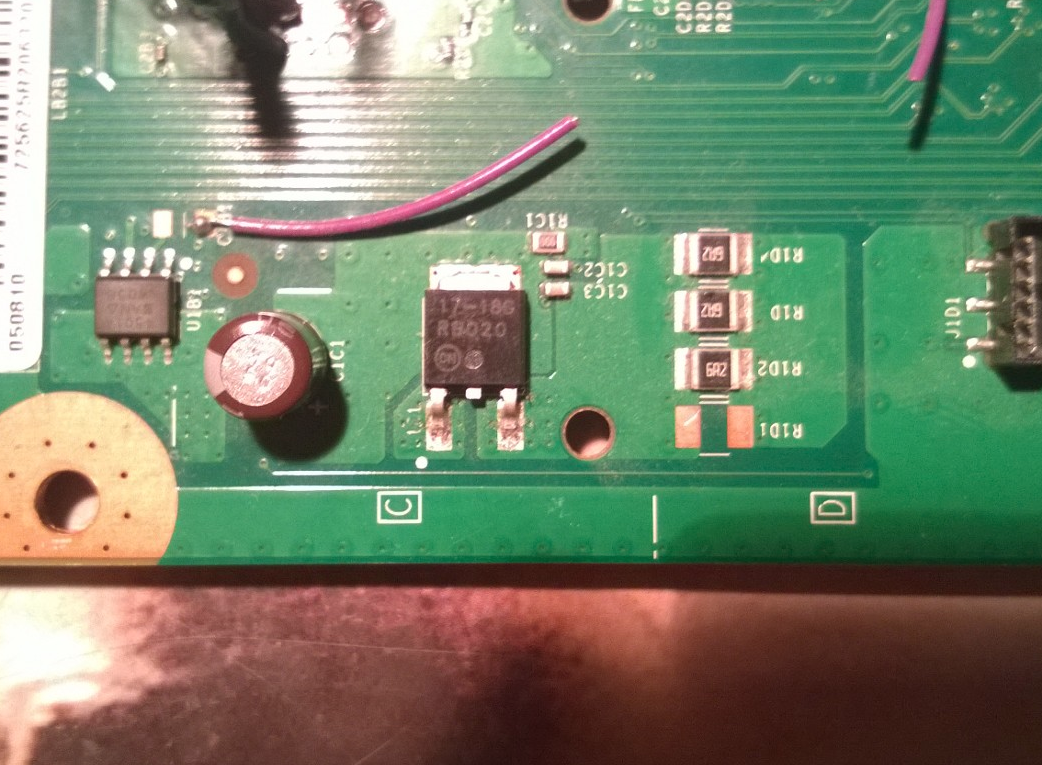

    Controllando la varie tensioni mi sono accorto che un integrato bruciava tantissimo al tatto!!! Di conseguenza credo che in primo luogo debba sostituire tale integrato
    L'integrato riporta la sigla 17-18G RB020 della marca ON ( on semiconductor), credo sia un regolatore di tensione.

    Vi allego una foto dell'integrato in questione.Clicca l'immagine per ingrandirla.

Nome: WP_20141229_005_ridimensionata.png
Visualizzazioni: 107
Dimensione: 1.12 MB
ID: 18627

    #######
    RIEPILOGO
    #######

    Integrato 17-18G RB020.
    Secondo voi potrebbe essere colpa di qualche altro componente se scalda?

    trovo integrati 1718g che hanno la solita faccia, rb020 sarà trascurabile?

    Non riesco a trovare nessuno su internet che ne faccia una vendita al dettaglio


    Grazie e saluti a tutti.

  2. #2
    Vip Member L'avatar di lapht
    Data Registrazione
    Oct 2011
    Località
    Como
    Messaggi
    1,208
    Ci sono due possibilità a mio parere:
    1) L'integrato si è danneggiato e quindi, sostituendolo, la console potrebbe tornare a funzionare
    2) C'è un corto da qualche altra parte e, anche sostituendo l'integrato, non cambierebbe nulla

  3. #3
    Open Member L'avatar di joeh
    Data Registrazione
    Sep 2011
    Località
    Puglia
    Messaggi
    643
    Per primo dovresti sostituire l'integrato che è un mosfet 1,8v 3,3v APL1117-18GC .
    In secondo luogo dato che il lettore è pilotato dal southbridge penso che molto probabilmente non risolveresti sostituendo il solo integrato che è in realtà sia cotto lo stesso southbridge.... ma quando si spegne per caso hai provato a vedere l'errore secondario????

  4. #4
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44
    Citazione Originariamente Scritto da lapht Visualizza Messaggio
    Ci sono due possibilità a mio parere:
    1) L'integrato si è danneggiato e quindi, sostituendolo, la console potrebbe tornare a funzionare
    2) C'è un corto da qualche altra parte e, anche sostituendo l'integrato, non cambierebbe nulla
    Grazie per il contributo!

    Citazione Originariamente Scritto da joeh Visualizza Messaggio
    Per primo dovresti sostituire l'integrato che è un mosfet 1,8v 3,3v APL1117-18GC .
    In secondo luogo dato che il lettore è pilotato dal southbridge penso che molto probabilmente non risolveresti sostituendo il solo integrato che è in realtà sia cotto lo stesso southbridge.... ma quando si spegne per caso hai provato a vedere l'errore secondario????
    Da cosa deduci che sia un "APL1117-18GC" ?
    Io ho cercato sul sito di ON Semiconductor ed ho trovato questo NJD1718: 2.0 A, 50 V PNP Power Transistor prodotto, fra spedizione e tutto il resto spendo 12,50 euro, che sono un esagerazione per un integrato, ma non so dove prenderlo !!!

  5. #5
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,632
    è un regolatore di tensione da 1.8V
    pocoyo2 likes this.
    .

  6. #6
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Se hai una xbox fat a disposizione lo trovi sotto la serigrafia U5B2

    from Galaxy NOTE 3
    "... quando il domani verrà, il tuo domani sarà!"

  7. #7
    Regular Member L'avatar di jonnyb
    Data Registrazione
    Aug 2011
    Località
    FE
    Messaggi
    251
    In Italia lo trovi QUI


    Spero di non far caxxate a mettere il link......
    Ultima modifica di jonnyb; 03-01-15 alle 20: 57

  8. #8
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44
    Citazione Originariamente Scritto da X-ray Visualizza Messaggio
    è un regolatore di tensione da 1.8V
    Graze per l'info

    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Se hai una xbox fat a disposizione lo trovi sotto la serigrafia U5B2

    from Galaxy NOTE 3
    Si, assolutamente, ne ho almeno 4 xD
    Da cosa la deduci la corrispondenza?

    Citazione Originariamente Scritto da jonnyb Visualizza Messaggio
    In Italia lo trovi QUI

    Spero di non far caxxate a mettere il link......
    Grazie per il link.
    Ma sono paranoico io o ci sono delle differenze evidenti rispetto a quello della on semiconductor ?
    Ad esempio la tensione massimo che è 50v invece di 20v a favore di quello on, e la corrente massima di uscita che è 2A invece di 1A in favore sempre di quello di on.

    Mi sembrano differenze importanti, soprattutto per quanto riguarda la corrente massima.

  9. #9
    Regular Member L'avatar di jonnyb
    Data Registrazione
    Aug 2011
    Località
    FE
    Messaggi
    251
    Ecco quello da 2,2 A QUI

  10. #10
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44
    Citazione Originariamente Scritto da joeh Visualizza Messaggio
    Per primo dovresti sostituire l'integrato che è un mosfet 1,8v 3,3v APL1117-18GC .
    In secondo luogo dato che il lettore è pilotato dal southbridge penso che molto probabilmente non risolveresti sostituendo il solo integrato che è in realtà sia cotto lo stesso southbridge.... ma quando si spegne per caso hai provato a vedere l'errore secondario????
    l'errore secondario è 0021
    Citazione Originariamente Scritto da jonnyb Visualizza Messaggio
    Ecco quello da 2,2 A QUI
    Grazie

  11. #11
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44
    Ragazzi, ho sostituito il componente prendendolo dalla mobo di una phat morta.
    Però la console da il solito preciso errore: led rosso con errore secondario 0021.
    E l'integrato appena sostituito diventa tiepido poco dopo l'accensione e dopo la lettura dell'errore secondario era già caldo!


    L'integrato l'ho rimosso dalla phat con il phon ad aria calda e messo nella slim utilizzano il saldatore.


    Quindi cosa potrebbe essere? Il southbridge come già anticipato da qualcuno?

  12. #12
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,632
    C'è un corto sulla linea degli 1.8v, può essere un po ovunque
    .

  13. #13
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44
    Citazione Originariamente Scritto da X-ray Visualizza Messaggio
    C'è un corto sulla linea degli 1.8v, può essere un po ovunque
    C'è un modo in cui posso trovare questo corto?

    Da cosa deduci che sia per la linea 1,8v ?

  14. #14
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Citazione Originariamente Scritto da thematrix999 Visualizza Messaggio
    Da cosa deduci che sia per la linea 1,8v ?
    Perché se un regolatore da 1.8v ti brucia significa che viene attraversato da troppa corrente, che significa che l'impedenza all'uscita del regolatore è molto bassa. Però per me è al 90% southbridge

    from Galaxy NOTE 3
    X-ray likes this.
    "... quando il domani verrà, il tuo domani sarà!"

  15. #15
    Junior Member
    Data Registrazione
    Jul 2011
    Messaggi
    44
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Perché se un regolatore da 1.8v ti brucia significa che viene attraversato da troppa corrente, che significa che l'impedenza all'uscita del regolatore è molto bassa. Però per me è al 90% southbridge

    from Galaxy NOTE 3
    ah okey, è chiaro, ha troppo assorbimento, cioè è come se avesse un grosso carico che assorbe corrente e quindi scalda troppo.


    Per capire con certezza che sia il southbridge potrei dissaldarlo con il phone e provare se accendendola senza di esso l'ic scalda lo stesso?
    o è solo una cavolata?

  16. #16
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Se togli il southbridge non si accende più. Quello che puoi fare invece è misurare l'impedenza dell'uscita del regolatore con gnd

    from Galaxy NOTE 3
    X-ray likes this.
    "... quando il domani verrà, il tuo domani sarà!"
