Discussione: Piazzola saltata su porta HDMI ps4

  1. #1
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170

    Piazzola saltata su porta HDMI ps4

    Salve amici, sto sostituendo la porta HDMI di una ps4 e durante l'estrazione della stessa mi sono portato via 2 piazzole sulla PCB.

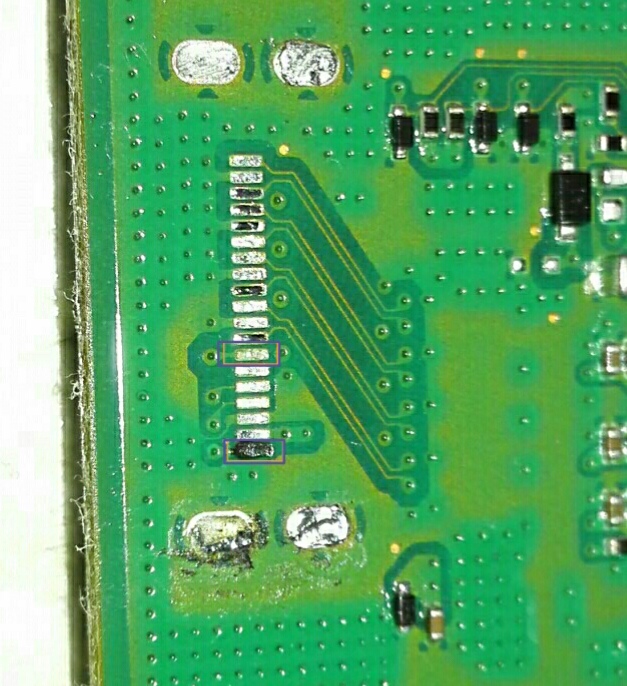

    Vi allego foto per farvi capire meglio:Nome: IMG_20160823_194027.jpg
Visite: 513
Dimensione: 189.9 KB

    So che delle piazzole non vengono utilizzate e volevo sapere se le due che ho evidenziato nella foto sono tra quelle oppure devo ripristinare le piste.

    Ringrazio anticipatamente.

  2. #2
    Regular Member
    Data Registrazione
    May 2015
    Messaggi
    167
    Ovvio
    Non vedi le piste contigue?

  3. #3
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Ciao Ivano, ti ringrazio intanto per la risposta. Ho verificato ora con il tester e la pista n.7 c'è e funziona. Adesso dovrei ricostruire la n. 1 ....che consigli mi date?

  4. #4
    Open Member
    Data Registrazione
    Jan 2014
    Messaggi
    814
    metti la porta hdmi e con stagno al piombo grattando con punta metallica il source della piazzola, allunghi lo stagno fino al pin. non serve il filo dato che è piccola e vicina.

  5. #5
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Ok. Sono in attesa che mi arrivano i connettori HDMI per ps4. Dovrebbero arrivare domani.

    Un'altra cosa....per rimettere il nuovo connettore HDMI mi consigliate l'aria calda o il saldatore?

  6. #6
    Open Member
    Data Registrazione
    Jan 2014
    Messaggi
    814
    flussante e saldatore

    edit: se i 4 fori che reggono l'hdmi sono uscenti (finiscono nel lato opposto del pcb) e se da quel lato non hai grandi cose, puoi usare aria calda sul lato opposto e far entrare hdmi. i punti (pin) dic contatto poi li puoi saldare con saldatore e flussante.
    Ultima modifica di Scruffy; 23-08-16 alle 20: 32

  7. #7
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Ok. Ci aggiorniamo appena rimontò tutto. Per ora grazie per i consigli.
    Ultima modifica di ghezza361; 23-08-16 alle 20: 36

  8. #8
    Open Member
    Data Registrazione
    Aug 2011
    Località
    ita
    Messaggi
    924
    Citazione Originariamente Scritto da Scruffy Visualizza Messaggio
    metti la porta hdmi e con stagno al piombo grattando con punta metallica il source della piazzola, allunghi lo stagno fino al pin. non serve il filo dato che è piccola e vicina.
    Non sarà così facile, la porta hdmi andrà a coprire le piazzole e rischi di creare qualche corto. Credo sia maglio grattare, filo capello ricrea la piazzola, e poi ricoprì con la vernice x pcb la parte che va sotto il connettore

  9. #9
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Scusate, ma dove posso trovare questo "filo capello"? Non riesco a trovarlo da nessuna parte...

  10. #10
    Open Member
    Data Registrazione
    Aug 2011
    Località
    ita
    Messaggi
    924
    Spella un filo multianima(i fili elettrici per esempio) e prendine solo un capello

  11. #11
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Capito! Andrebbe bene anche un awg30?

  12. #12
    Open Member
    Data Registrazione
    Aug 2011
    Località
    ita
    Messaggi
    924
    troppo spesso, è un filo con un anima soltanto.

  13. #13
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Citazione Originariamente Scritto da morph5 Visualizza Messaggio
    troppo spesso, è un filo con un anima soltanto.
    Ho provato l'awg30 poggiando sulla scheda madre è mi sembra perfetto come dimensioni.
    Ora mi chiedo: se da un lato lo fisso saldandolo sulla parte residua della pista, dall'altro lato come lo fisso per saldare sopra il nuovo connettore ?

  14. #14
    Open Member
    Data Registrazione
    Aug 2011
    Località
    ita
    Messaggi
    924
    rimango dell'idea che sia troppo spesso, cmq puoi usare vernice fotosensitiva per pcb, quella a raggi ultravioletti per capirci.
    da una parte lo saldi , poi lo fai un pò più lungo in modo da uscire dall'altra parte, gli metti un pò di vernice, la fai indurire con gli ultravioletti ed il gioco è fatto.
    più difficile da spiegare che da fare

  15. #15
    Regular Member
    Data Registrazione
    Dec 2011
    Messaggi
    170
    Buongiorno a tutti, dopo alcuni giorni di silenzio sono tornato per comunicarvi che ieri mi sono arrivati i connettori HDMI della ps4 e ho provveduto, grazie ai vostri consigli, a ripristinare la pista saltata con un pezzetto di filo awg30 e a risaldare sulla scheda madre il predetto connettore. Non vi nascondo che è stato un lavoro chirurgico e certosino tant'è che ho dovuto attaccare degli spilli sul tester per verificare i contatti uno a uno. Cmq alla fine quando ho rimontato tutto la ps4 è partita al primo colpo.
    Essendo questa la mia prima sostituzione di connettore HDMI su ps4 non vi nascondo che sono molto soddisfatto del lavoro che ho fatto grazie anche ai vostri consigli.
    fabiaiz, nrg17, Scruffy and 1 others like this.

  16. #16
    Junior Member
    Data Registrazione
    Jul 2012
    Località
    venezia
    Messaggi
    2
    Buongiorno, ho danneggiato la terza piazzola sulla pcb porta hdmi ps4, cosa posso fare, grazie.

  17. #17
    Open Member
    Data Registrazione
    Nov 2011
    Località
    Varese
    Messaggi
    919
    Citazione Originariamente Scritto da aleabry Visualizza Messaggio
    Buongiorno, ho danneggiato la terza piazzola sulla pcb porta hdmi ps4, cosa posso fare, grazie.
    dal basso è massa, altrimenti filo fino al componente.

  18. #18
    Junior Member
    Data Registrazione
    Jul 2012
    Località
    venezia
    Messaggi
    2
    E' massa grazie mille

  19. #19
    Open Member
    Data Registrazione
    Nov 2011
    Località
    Varese
    Messaggi
    919
    Prego, ci mancherebbe.
