    [TUTORIAL] DUAL NAND RGH SU CORONA CON SQUIRT 2.0 e PCB NAND SQUIRT -

    Scopo del presente tutorial e' quello di effettuare una modifica RGH Dual Nand con glitcher squirt 2.0 e PCB nand da 16 MB sempre del Team Squirt.
    Iniziamo con il procurarci:

    - PCB Nand 16 MB Squirt
    - Squirt 2.0
    - Una console con motherboard corona
    - AutoGG per la programmazione dello Squirt 2.0 con il relativo timing.


    Iniziamo con l'installazione della PCB Nand 16 MB squirt facendo riferimento al seguente schema per i punti:






    Il risultato che otterrete e' piu' o meno questo:




    Passiamo adesso alla classica installazione del chip, seguendo quanto riportato sul sito del produttore:




    Ricordiamoci che su Corona V3 e v5 il postout e' solo sotto la CPU, quindi occorrera' un postfix adapter.

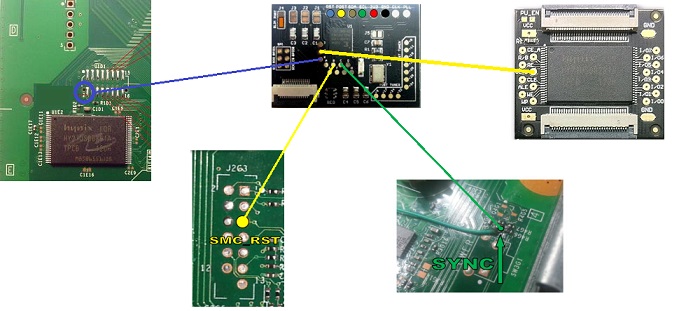

    A questo punto non ci resta che collegare fra loro gli ultimi punti fra il chip, la scheda madre e la QSB Dual Nand da 16MB che abbiamo installato prima:



    Da notare che ho usato il pad 2 del U1D1 come collegamento per la nand Primaria.

    Bene, adesso non ci resta che inserire una resistenza da 1K fra il pad 3.3V del chip e il pad con connesso il punto Sync, come in figura sottostante:




    Programmiamo adesso il chip tramite autoGG e l'apposita funzione con il seguente timing LINK

    Attaccando l'alimentatore vedrete la luce azzurra del chip accendersi e potrete programmare la nand secondaria, per leggere ed effettuare qualsiasi operazione sulla nand primaria bastera' premere il tasto Sync( vedrete la luce del led del chip affievolirsi).

    Allo stesso modo selezionerete la modalita' di avvio della console. Per switchare fra la modalita' originale e quella modificata bastera' premere il tasto SYNC.


    Ringraziamenti:
    - Pocoyo2 per la competenza tecnica.
    - Dedoshop per il materiale fornito.

    Eccovi un breve video con l'aggiunta a questa modifica di un Super Nand Flasher come programmatore:




    TUTORIAL REALIZZATO DA THE PUSHER PER CONSOLEOPEN.COM, OGNI RIPRODUZIONE E' VIETATA, SE COPIATE IL CONTENUTO DEL TUTORIAL CITATENE LA FONTE.
