[RECENSIONE/TUTORIAL] Installazione 360Squirt 2.0 100MHz - Reloaded - su Xbox360 Slim e Fat
Disponibile da qualche giorno il nuovo glitchip del Team 360Squirt.
CARATTERISTICHE:
Il nuovo chip introduce nuove interessanti features:
- Oscillatore onboard a 100MHz, più del doppio della velocità del precedente che migliora la stabilità anche in RGH2 e sulle altre console in generale (Falcon, Jasper, Trinity, Corona v1-v6)
- POST e RESET Tuner onboard. Mai più fili lunghi o difficoltà nelle installazioni. Nessuna PCB aggiuntiva per raggiungere la configurazione ottimale. Tutto onboard.
- Nuovo led di debug, Visual Rater, che fornisce informazioni sullo stato del processo di glitch
- COM Monitor pad onboard
- punti di connessione SPI per lettura/scrittura della NAND onboard
- punti per la programmazione JTAG onboard
contenuto della confezione:
1x SQUIRT COOL RUNNER
1x FCC CABLE 40 cm 15 pin to connect SQUIRT PROGRAMMER
PROGRAMMAZIONE DEL CHIP
(Il download dei bitstream è disponibile sul sito del produttore) [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
Il nuovo chip di casa 360Squirt è programmabile sia con la sua Slave Board tramite il flat a 15pin (in dotazione)
PROGRAMMAZIONE SQUIRT VIA SLAVE BOARD
(estratto dal tutorial per Squirt 1.2 di Titty [url]http://www.consoleopen.com/forum/editpost.php?do=updatepost&p=39421[/url])
SOFTWARE:
- i Driver per il riconoscimento della Slave Board: [URL="http://www.ftdichip.com/Drivers/VCP.htm"]CLICCA[/URL]
- il programma urjtag per poter programmare il nostro Chip: [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
- AutoGG by Blakcat: [URL="http://www.consoleopen.com/forum/news-xbox-360-e-xbox-360-one/14217-topic-ufficiale-autogg-blakcat-download-ultima-versione.html"]CLICCA[/URL]
Installiamo il programma urjtag e i driver della Slave board. Successivamenteprendiamo i file con estensione .svf contenuti nel pacchetto Bitstream e lo copiamo nella cartella di urjtagdata...[/B]
La procedura di aggiornamento è semplicissima:
- Avviamo il programma UrJTAG (se usate Win Vista o Win7 avviatelo come Amministratori)
- digitiamo cable ft2232 e confermiamo con INVIO
- digitiamo detect e confermiamo con INVIO
- digitiamo svf xxx.svf (dove XXX è il nome del file relativo al modello della nostra scheda madre) e confermiamo con INVIO
La programmazione durerà pochi secondi... a processo ultimato possiamo chiudere e proseguire con il montaggio del Chip.
che con un qualsiasi altro programmatore JTAG (LPT, Nand-X, JR-P, ecc...), tramite le connessioni JTAG standard
PROGRAMMAZIONE SQUIRT VIA CAVO LPT
(estratto dal tutorial per Squirt 1.2 di Titty [url]http://www.consoleopen.com/forum/editpost.php?do=updatepost&p=39421[/url])
SOFTWARE:
- il programma urjtag per poter programmare il nostro Chip: [URL="http://www.360squirt.com/support.php"]CLICCA[/URL]
- AutoGG by Blakcat: [URL="http://www.consoleopen.com/forum/news-xbox-360-e-xbox-360-one/14217-topic-ufficiale-autogg-blakcat-download-ultima-versione.html"]CLICCA[/URL]
Lo Squirt presenta la possibilità di poter collegare direttamente un CAVO LPT al suo PCB e di avviare la programmazione utilizzando uno dei tanti tool di Flash per Xilinx.[/B]

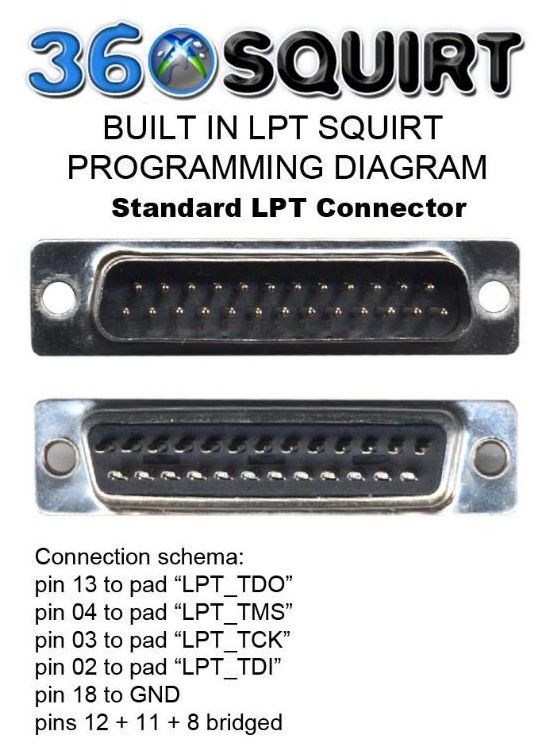

Come possiamo notare è sufficiente collegare come da schema il Cavo LPT in nostro possesso e Chiudere i 4 ponticelli contrassegnati dallo schema sottostante (clicca per ingrandire l' Immagine).
Ricordo che per essere correttamente alimentato e riconosciuto i pin LPT_VCC deve essere alimentato esternamente con 3.3V che potete prelevarli come meglio credete.
Onestamente, piuttosto di tagliare un Cavo LTP preferisco una soluzione All In One utilizzando:
- una basetta millefori
- una basetta millefori
- una porta LPT a 90°
- una Porta USB B
- un ME1117 33 (o similare che riceva in INPUT 5V e dia un OutPut da 3.3V)
Una volta completati i collegamenti procuriamoci il programma urjtag e i Driver FTDI per poter programmare il nostro Chip ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL]) e il pacchetto BitStream per il vostro modello di 360Squirt ([URL="http://www.360squirt.com/support.php"]CLICCA[/URL])
Andiamo ora a identificare la nostra porta LPT... per farlo non dobbiamo far altro che andare su: Start\Impostazioni\Pannello di Controllo\Sistema\Gestione Periferiche... Cliccare sopra la Porta LTP ed entrare in Proprietà\Risorse e prendere nota dell' indirizzo Porta (nel mio caso 0378):
Installiamo il programma urjtag e i driver FTDI.
Successivamente prendiamo i file con estensione .svf e li copiamo nella cartella di urjtag\data...
La procedura di aggiornamento è semplicissima:
- Avviamo il programma UrJTAG (se usate Win Vista o Win7 avviatelo come Amministratori)
- digitiamo cable dlc5 parallel 0x1234 (dove 1234 è il l' indirizzo relativo alla vostra porta LPT)e confermiamo con INVIO
- digitiamo detect e confermiamo con INVIO
- digitiamo svf xxx.svf (dove XXX è il nome del file relativo al modello della nostra scheda madre) e confermiamo con INVIO
La programmazione durerà pochi secondi... a processo ultimato possiamo chiudere e procedere con il montaggio del nostro Squirt...
Di seguito gli schemi per le installazioni su console SLIM (trinity e corona) e FAT (falcon e jasper).
Un mio consiglio è quello di installare i cavi come in figura e accertarsi che ci sia attività del led di debug. Se i tempi di avvio non dovessero essere sufficientemente buoni allora si può procedere spostando le connessioni si POST e RESET sulle varie lunghezze del TUNER integrato. Se gli avvii sono ancora instabili, rimettere POST e RST nelle posizioni di origine ed abilitare uno dei fix condensatori partendo da J3 (J3->J2->J1).
NOTE sul Visual Rater:
Il led di debug di questo chip non si comporta come un normale led di debug, che si accende quando la console va in slowdown per indicare che è in atto il processo di glitch. Esso fornisce anche informazioni su come sta andando la configurazione scelta nell'installazione. I dettagli sul funzionamento sono riportati nell'immagine con le specifiche del chip.
Ecco invece una dimostrazione pratica di come funziona:
[url]https://www.youtube.com/watch?v=c9eP8JLZOgw&feature=youtube_gdata_player[/url]
INSTALLAZIONE SU XBOX360 SLIM - TRINITY
INSTALLAZIONE SU XBOX360 SLIM - CORONA
INSTALLAZIONE SU XBOX360 FAT - RGH1
INSTALLAZIONE SU XBOX360 FAT - RGH2
INSTALLAZIONE DUAL NAND SU XBOX360 SLIM - TRINITY - SQUIRT QSB
INSTALLAZIONE DUAL NAND (a filo, NO QSB) SU XBOX360 SLIM - TRINITY -
Bitstream: [url]https://www.dropbox.com/s/6cxpeghtc5s7zux/dualnand_final_NO_NE555.svf[/url]
INSTALLAZIONE DUAL NAND SU XBOX360 SLIM - CORONA - SQUIRT QSB
INSTALLAZIONE DUAL NAND SU XBOX360 SLIM/FAT - TX DemoN
Bitstream:
Trinity: [url]https://www.dropbox.com/s/unfoohgrmdcd084/trinity_demon.svf[/url]
Corona: [url]https://www.dropbox.com/s/u4q419ctfxmzq0o/Corona_demon.svf[/url]
Fat (rgh2): [url]https://www.dropbox.com/s/uahgf5zgmt8j053/FAT_RGH2_1_DEMON.svf[/url], [url]https://www.dropbox.com/s/311kowc5kieig2f/FAT_RGH2_2_DEMON.svf[/url], [url]https://www.dropbox.com/s/5y4cdg8y10hkgfc/FAT_RGH2_3_DEMON.svf[/url]
I video sul funzionamento del chip li potete trovare sullla pagina Youtube ufficiale riservata [url=http://www.youtube.com/user/SQUIRTCOOLRUNNER360]SQUIRTCOOLRUNNER360 - YouTube[/url]
INSTALLAZIONE LED DI DEBUG SU ROL
[url]http://www.consoleopen.com/forum/showthread.php?p=253464[/url]
Recensione/Tutorial realizzata da pocoyo2 in esclusiva per CONSOLEOPEN.COM
La riproduzione anche parziale senza il consenso dell'autore è vietata
