[TUTORIAL]Trasformazione Progskeet 1.0/1.1 in 1.2 LITE
PREMESSA : Quando dissaldate/saldate i componenti fate attenzione a non fare cortocircuiti
Ringrazio uf6667 per la creazione dei bitstreams ,del pinout e per aver chiarito alcuni miei dubbi :)
Occorrente:
Progskeet 1.0 o 1.1 (quindi Bianco o Blu)
Varie resistenze da 10kOhm (2 se abilitate il Dual Nor,1 per il Dual Nand o per la Versione Normale)
Led SMD (opzionale,solo se abilitate il Dual Nor/Nand)
Resistenza da 470ohm (opzionale,solo se usate il led)
Injectus Programmer
2 Cavi Mini-USB
Interruttore a 3 pin (solo se abilitate il Dual Nor/Nand)
Scaricate questo archivio.
Copiate il file ProgSkeet_10_11_121101_1505.dat in una cartella, che nel tutorial chiameremo PROG.
Scaricate questo archivio.
Copiate la cartella "usb-drivers3.1" ed i files "SiUSBXp.dll" ed "InfectusProgrammer_3.9.9.0.exe" dentro la cartella PROG creata precedentemente.
Collegate l'Injectus al PC SENZA COLLEGARLO AL PROGSKEET e per l'installazione dei driver selezionate la cartella usb-drivers3.1.
La programmazione si può effettuare in 2 modi:
METODO 1: Usando il Flat da 15pin per collegare l'Injectus Programmer al Progskeet;[/COLOR]
METODO 2 (da utilizzare se il primo metodo non funziona): Saldando i pin dell'Injectus direttamente al Progskeet;
METODO 1:
Collegate l'Injectus al Progskeet.
Avviate InfectusProgrammer_3.9.9.0.exe
Selezionate TOOLS
Scegliete OPEN INFECTUS
Selezionate LOAD e scegliete il file ProgSkeet_10_11_121101_1505.dat
Selezionate PROGRAM ed attendete la conferma dell'avvenuta programmazione .
Staccate il Cavo usb e chiudete il programma
METODO 2:

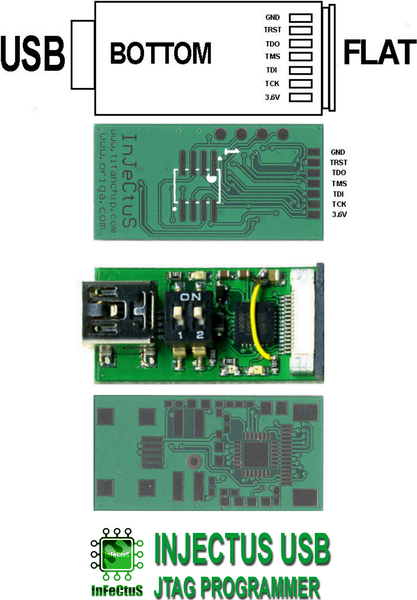

Seguendo lo schema (cliccate sull'immagine per vedere l'immagine più grande):
Saldate i pin GND,TRST,TD0,TMS,TDI e TCK (quindi non saldate il 3.6V!) direttamente al progskeet usando fili i più corti possibili
(il filo giallo che vedete nell'immagine saldato nell'Injectus non è necessario,ma se riscontrate problemi usatelo)
Collegate il Cavo USB al Progskeet
Collegate il Cavo USB all' Injectus
Avviate InfectusProgrammer_3.9.9.0.exe
Selezionate TOOLS
Scegliete OPEN INFECTUS
Selezionate LOAD e scegliete il file ProgSkeet_10_11_121101_1505.dat
Selezionate PROGRAM ed attendete la conferma dell'avvenuta programmazione .
Staccate il Cavo USB dell' Injectus, quello del Progskeet e chiudete il programma.

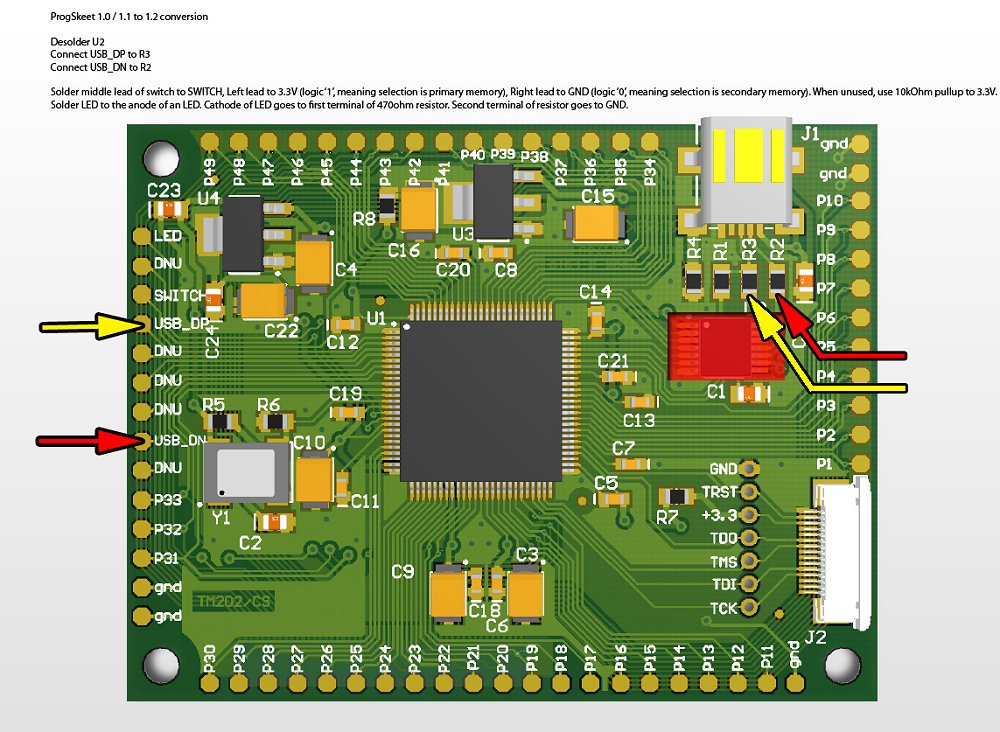

Seguendo questo schema :
Rimuovete il componente U2 (evidenziato in rosso)
Saldate il punto USB_DP alla resistenza R3 ed il punto USB_DN alla resistenza R2 come da schema
Se vorrete usare il Progskeet per un sistema Dual Nand/Nor dovrete aggiungere un deviatore a 3 pin collegando:
Il pin centrale al punto SWITCH
Il pin sinistro a 3.3v (mettete lo switch in questa posizione per selezionare la memoria NAND/NOR primaria)
Il pin destro a GND (mettete lo switch in questa posizione per selezionare la memoria NAND/NOR secondaria)
Prendete un Led SMD e saldate l'anodo al punto LED ed il catodo ad una resistenza da 470ohm collegata nell'altra estremità a GND.
Il led servirà per indicare:
Spento => NAND/NOR Primaria selezionata
Acceso => NAND/NOR Secondaria selezionata
Inoltre :
per il Dual Nand:
Saldate una resistenza da 10Kohm tra il punto P8 e 3.3v
per il Dual Nor
Saldate una resistenza da 10Kohm tra il punto P2 e 3.3v
Saldate una resistenza da 10Kohm tra il punto P26 e 3.3v
Se volete usare il Proskeet per Downgrade,Flash,Letture,ecc (quindi NON DUAL NOR/NAND):
Vi basta mettere una resistenza da 10Kohm tra il pin SWITCH e 3.3v
Godetevi il vostro nuovo Progskeet 1.2 Lite :)
Miglioramenti riscontrati a prima vista : il PC riconosce sempre il Proskeet anche con cavi USB lunghi.
P.S. Nel primo archivio troverete pure il file Pinout_Legacy_121101_1835.pdf con il nuovo pinout del Progskeet (basatevi sullo schema di conversione per vedere i punti corrispondenti)
GUIDA REALIZZATA DA RAZORBACKTRACK PER CONSOLEOPEN.COM . VIETATA LA COPIA,ANCHE PARZIALE,SENZA CITARE AUTORE E FONTE.
