salve
sono nuovo....ho installato il mio squirt bga su una trinity....
Provo a leggere la nand è mi dà errore BAD CONNECTION...
Controllando le connessioni trovo il pad SDO a massa!!!
Mi chiedevo se fosse normale!! C'è qualcuno che potrebbe togliermi questo dubbio??
grazieeeeeeeeeee
cazz centra sdo con la nanddddddddddddddddddddddddddddddddddddddddddddddd d
sdo non è uno dei collegamenti dello squirt per la lettura/scrittura nand??
cmq mi correggo..in realta sono in corto i pad rosa G e 4 sulla scheda madre della xbox!!!
c'è nessuno??
Prossimo up e ti banno,non siamo in una chat e non muori se passano DUE MINUTI
Foto installazione,che a parole non si capisce nulla
scusatemi....Allegato 9695
a parer mio hai i cavi troppo spellati, nell'SDA saltato penso che nel risaldarlo nel chip hai forse cortocircuitato con i pin accanto!?
Non è che hai sotto qualche palla di stagno che tocca tra gnd e SDO poco sotto
Fai delle foto nei punti di saldatura e dalla parte opposta della scheda madre
PS così solo per informazione, negli squirt originali il punto GND accanto ai pin della connessione LPT non è collegato a niente. Non so se il tuo clone invece è collegato, se non lo fosse puoi benissimo togliere il cavo gnd su quel punto, non servirebbe a niente.
SDA su chip controllato con tester e lente di ingrandimento da "gemmologo" è sembra tutto ok...
provo ha scollegare SDO su mainboard e controllo con tester...
ma il ponticello Vcc per escludere la dual nand e corretto così?? prima lo avevo sul pad superiore,visto sulla guida di squirt360!!
Scusa ma posta ste benedette foto come ti ha consigliato RazorBackTrack cosi ti possiamo aiutare...
ho verificato...sembra uno squirt originale e il gnd vicino lpt non è collegato con gli altri gnd.....che mi dici della VCC??
ahhhhhhhhhhh fermi tutti!! ho scollegato il filo SDO da entrambi i lati e il corto non c'è più ne su mainboard ne su squirt...
e pure il filo è integro e non toccava su nulla da poterlo mandare a massa!! provo a risaldare!! speriamo bene!!
collegamento ripristinato e il corto non c'è più...prima di riprovare con la lettura mi dite se il ponte Vcc x disabilitare dual nand è ok??
scusate per i msg!! spero cosi vada bene...
cmq è andataaaaaaaaaaaaaaaaaa........sono due giorni che provo con driver,controdriver ecc ecc....
il dump è andato.."la lettura è andata a buon fine" :))
adesso riprendo una guida e proseguo!!!
ma proprio non capisco come faceva a stare a massa!!!
Edita i vecchi messaggi ,non farne uno nuovo per aggiornarci su ogni tuo pensiero che ti passa per la testa,basta premere "Modifica messaggio"
Secondo ed ultimo avvertimento
Prova a leggere questa cavolo di nand ed aggiornaci
lo squirt non dovrebbe essere originale, ma un buon clone allora :D
Per VCC perchè collegarla sui diodi?! mettila nel suo pad normale. la VCC nei pad della lpt è collegata tranquillo.
Scusa, ma sulla nand cazzo ci incastra che lo squirt è originale?
I punti sullo squirt della nand sono solo dei pad per la slave, devono dare continuita' con quella.
Puoi anche dissaldare il bga dello squirt, ma la slave leggera' sempre la nand.
:)) la vcc non è collegata sui diodi,ho fatto fuori il pad e l'ho ripreso lì !!
Non stavo parlando della lettura nand! lo so che è una connessione pin to pin verso la slave, parlavo del gnd collegato accanto ai pad della LPT, per specificare che se collega solo quel GND non sta alimentando un caiser, fortunatamente ne ha collgati due di punti a GND!!Citazione:
Originariamente Scritto da The Pusher
Ti ricito ciò che ho scritto a riguardo
Citazione:
PS così solo per informazione, negli squirt originali il punto GND accanto ai pin della........
Ma io rispondevo a lui!!!!!!!!!!!!!!!
Sorry, era dopo il mio post e pensavo fosse riferito al mio post.Citazione:
Originariamente Scritto da The Pusher
il discorso di originale o meno era venuto fuori con Razor,che mi consigliava di togliere il gnd in caso di clone!!tutto qui!!
Citazione:
Originariamente Scritto da The Pusher
perchè pensi sia un non originale??Citazione:
Originariamente Scritto da andre@
il fatto che non ha il lato della basetta su cui era stampato tagliata, ed altri accorgimenti che risaltano all'occhio per chi li ha montati.
guarda:

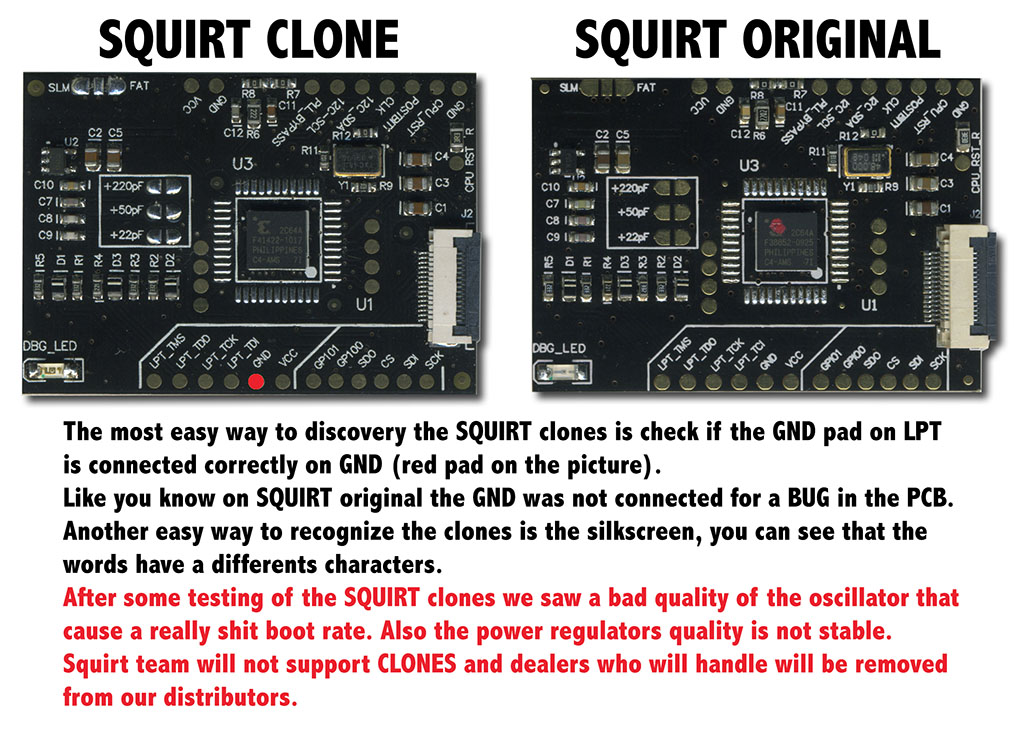

http://www.consoleopen.com/forum/att...irt-clones.jpg

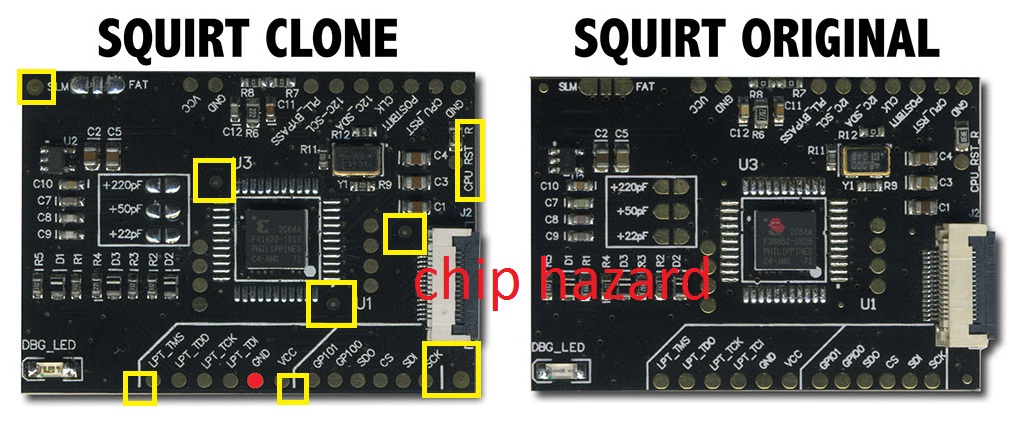

http://www.consoleopen.com/forum/att...ncessquirt.jpg
Grazie per il supporto!!
Sembra andare tutto ok..mi son dovuto fermare all'aggio degli avatar perche non ho con me i joypad!!
A presto!!
io non farei troppa base su quelle differenze per riconoscere un clone squirt... ne ho montato uno perfettamente identico all'originale anche il bug dei gnd... unica differenza lo xilinx non BGA... se fosse stato BGA non ci sarebbe modo di riconoscerlo...
hai detto niente con unica differenza eheheh xD
Si è un riscontro che può benissimo non trovarsi vista la bravura dei clonatori
