salve ragazzi ho un problema con u portatile MSI vr630, in pratica non da nessun segno di vita...ho provato il caricabatteria e da tensione, ho attaccato il caricabatteria al pc e vedo che ce' continuita' in quanto se connetto i pin della flat dell'accensio0ne si accende il led ma non parte nulla...no video..no hd...ho ventola...consigli su cosa guardare...a occhio mi sembra che non ci siano componenti bruciati...il proprietario ha detto che non gli ha fatto nulla.
Prova a vedere se su un capo del pulsante di accensione ci sono i 3.3v
from Galaxy NOTE
Purtroppo non si trova il service manual quindi viene difficile aiutarti.
Fai cosi, prova ad alimentarlo tramite un altro alimentore (controlla che la batteria venga caricata)
Rimuovi e testa un banco per volta di ram (se ne monta 2 altrimenti con un altra ram direttamente)
Controlla sulle bobine se rilevi tensione (puntale negativo a massa e il positivo sulle bobine)
Stacca la batteria tampone e testa dopo 4ore ( cosi si scaricano i condensatori collegati al cmos del chipset)
Tenta un reflow sul bga della scheda video e poi sul chipset.
Facci sapere i risultati
Provo domani e vi aggiorno
aevo un problema simile,cambiai un ic che gestiva l accensione,
vedi se qualche componente si surriscalda
Posta serigrafia codice scheda
ragzzi mi servirebbe lo schema la scheda è questa ...Allegato 11302Allegato 11303Allegato 11304Allegato 11305
non ho capito se il led di carica si accende.
hai già controllato il diodo che segue il l'innesto dell'alimentazione?
Schema solo a pagamento su questo sito [url]http://laptop-schematics.com/view/2413/[/url]
Hai fatto le prove che ti ho detto prima?
Proverei a sostituire la cpu.
Confermi che il led di accende quando inserisci l'alimentatore (cerchiamo di escludere il pwm)
Hai provato?Citazione:
Originariamente Scritto da pocoyo2
from Galaxy NOTE
Trovato lo schema Allegato 11319
Chiede la password
A me non la chiede in lettura che software usi? O_O
Polaris viewer e pdf to go entrambi per android la chiede. Adobe reader invece no... mah
from Galaxy NOTE
GPU Nvidia, mi gioco una birra che reflowandola riparte... Identico problema su un Acer 5535, il proprietario con voleva spendere, quindi ho solo reflowato la gpu (ATI, in questo caso) e ho visto la luce... (aka, windows... :))
Vorrei chiedere una cosa,tutto montato, se accendi il portatile si accende il led di power del notebook o resta spento??
ovviamente a batteria carica!!!!
perche' se resta spento il led il problema e' hw ossia bisogna ricercare la causa che non c'e alimentazione nel circuito.
nel caso in cui accende il notebook(vedi le spie blinkare) ma resta lo schermo nero come se si bloccasse in fase di boot up,allora ti consiglio di vedere la gpu.
in effetti neanche io ho capito con precisione il difetto, se è apparentemente morto oppure se non da video.
nel secondo caso prova dei leggeri riscaldamenti. nel primo caso, se ti va di eseguire delle misure possiamo provare a risalire al guasto.
Ragazzi provo domani e confermo esito, grazie intanto per tutte le dritte
Allegato 11395Allegato 11396
controllando la tensione con il tester ho notato che i 19 volts non arrivano al k232 g93....il proprietario ha utilizzato una batteria compatibile da 10 volts...mentre il portatile è alimentato da un caricabatteria sempre compatibile da 19,5.....il problema potrebbe essere stato questo.
Ciao, io ho avuto un problema simile su hp dv6500! Sono diventato pazzo alla fine ho sostituito 2 MOSFET ed è ripartito, mentre su un Acer 7720 semplicemente scaldando la GPU/ chipset è ripartito e quando lo alimentavo la tensione si fermava al solo connettore!
Sicché mi sa che c'è da lavorarci su!!

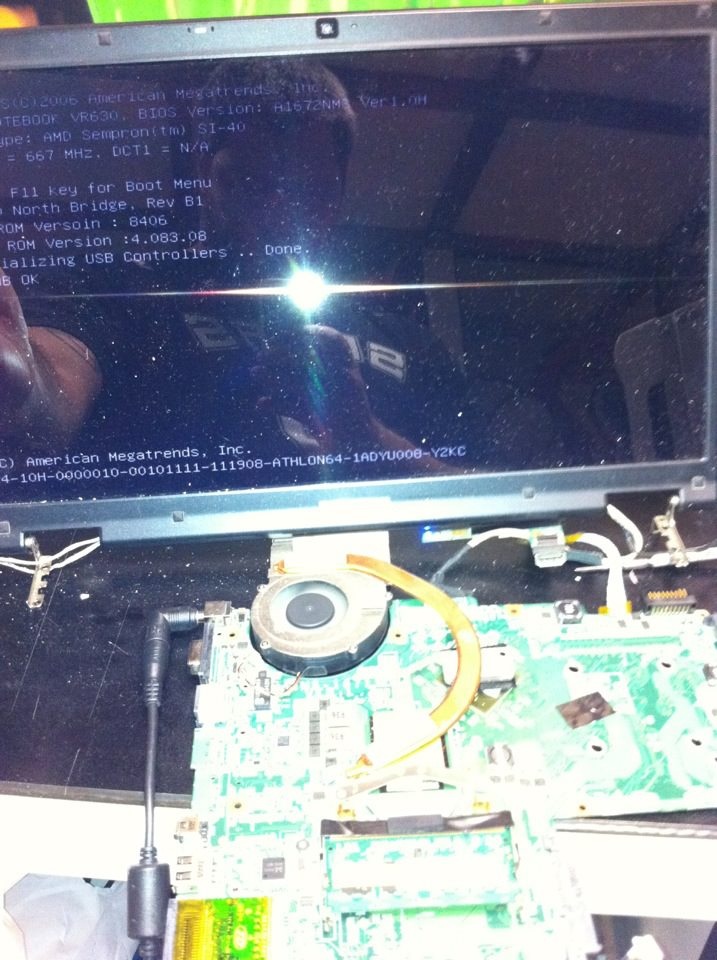

Ragazzi ho risolto.....Allegato 11399 reballing alla gpu ed è andato....:)
