Sarà perché il mio è uno dei primi esemplari. Probabilmente si sono resi conto che era richiesto come controller e lo hanno reso non clonabile facilmente. Hai capito sti cinesi, copiano e non vogliono farsi copiare. Ma sei sicuro che sul tuo i componenti sono abrasi?Citazione:
Originariamente Scritto da djsaso
lo sai, tu sei il nostro PCBBARO di fiducia :D ahahahCitazione:
Originariamente Scritto da pocoyo2
ecco qui il fronte e retro con i componenti :)
Allegato 10783Allegato 10784
volendo possiamo anche clonare l'altra rs232 che mi sembra migliore, ha qualche componente in + e funziona molto bene :D
E il microcontrollore con che file lo programmi?
Il max232 non va programmato. Credo
esatto è semplicemente un integrato che si usa proprio per queste applicazioni su rs232 :) cmq vi comunico che ho staccato i pessi e sto digitalizzando la pcb :D rullo di tamburii!!! :DCitazione:
Originariamente Scritto da pocoyo2
ecco a voi, si capisce qualche cosa? :P
Allegato 10791Allegato 10792
In pausa pranzo vi faccio la sorpresa!
Ps: saso mostruoso!!!
sisi, lo so lo so, sono troppo bravo, certe volte mi meraviglio di me stesso :P ahahahhahaahCitazione:
Originariamente Scritto da pocoyo2
questo è il max232
Allegato 10794
cmq come l'idiota io avevo già visto che gli optoisolatori erano pc4100. C'è la sigla nell'altro e la scheda è pure diversa ha dei transistorini. Stavo sicuramente ubriaco....
In lavorazione...
Allegato 10797
adesso siamo diventati noi cinesi! :D ahahhahahaCitazione:
Originariamente Scritto da pocoyo2
Completato.
Ovviamente ho dovuto riconvertire la board ad una sola facciata, dato che non ho PCB 2-sided...
Allegato 10800
Allegato 10798
Allegato 10799
Vai a cagare, io ci metto una settimana a fare quelle merdine microscopiche e tu in poche ore hai completato quella. :D
Sei un grande! :D
Interessante, ma per fare questi lavori. Bisogna sbrogliare il circuito oppure lo fa il software?
Nel caso specifico ho fatto direttamente la PCB, quindi a mano. Se parti da uno schema elettrico puoi anche fare lo sbroglio automatico ma a me non piace il risultato..
@zeruel85: se io dovessi per caso fare un downgrade PS3 ci metterei suppergiù un mese..
grande zio lori! :D mi metto subito a produrla in casa :) tra un po vi posto le foto. Per il pdf defo fare qualche particolare impostazione?
Il pdf dovrebbe già essere 1:1
Ovviamente se usi stira e ammira devi farlo a specchio! ;)
Appena posso ne farò una pure io.. Comunque ho dovuto ingrandirla un pò la basetta per via della singola faccia. Dovrebbe essere ok ma non ho ricontrollato le connessioni 5 o 6 volte come il mio solito.
Diciamo che non è definitiva, va
mi basta che funzioni :D io le ho controllate e sono tutte ok. Adesso la stampo, però devo vedere come specchiarla con il pdf...Citazione:
Originariamente Scritto da pocoyo2
Fatti passare il PDF invertito da pocoyo, sta un attimo a fartelo (ora mi manda a fanculo, ahahah). ;)
Se hai eagle ti mando il file così lo stampi come ti pare
grazie zio lori, manfa il file eagle che me l'hai dato sempre tu :DCitazione:
Originariamente Scritto da pocoyo2
Anzi sai che c'è, mo lo metto qui. Condivisione open!! Hahahah
[url]http://db.tt/y9Re0iBx[/url]
lavori in corso..
Allegato 10805
curiosità, questo controller funziona correttamente col software a corredo se si una un adattatore seriale usb?
Chojin mi sembra che usi proprio un adattatore USB
cosa starà costruendo djsaso nel suo laboratorio?
Allegato 10807

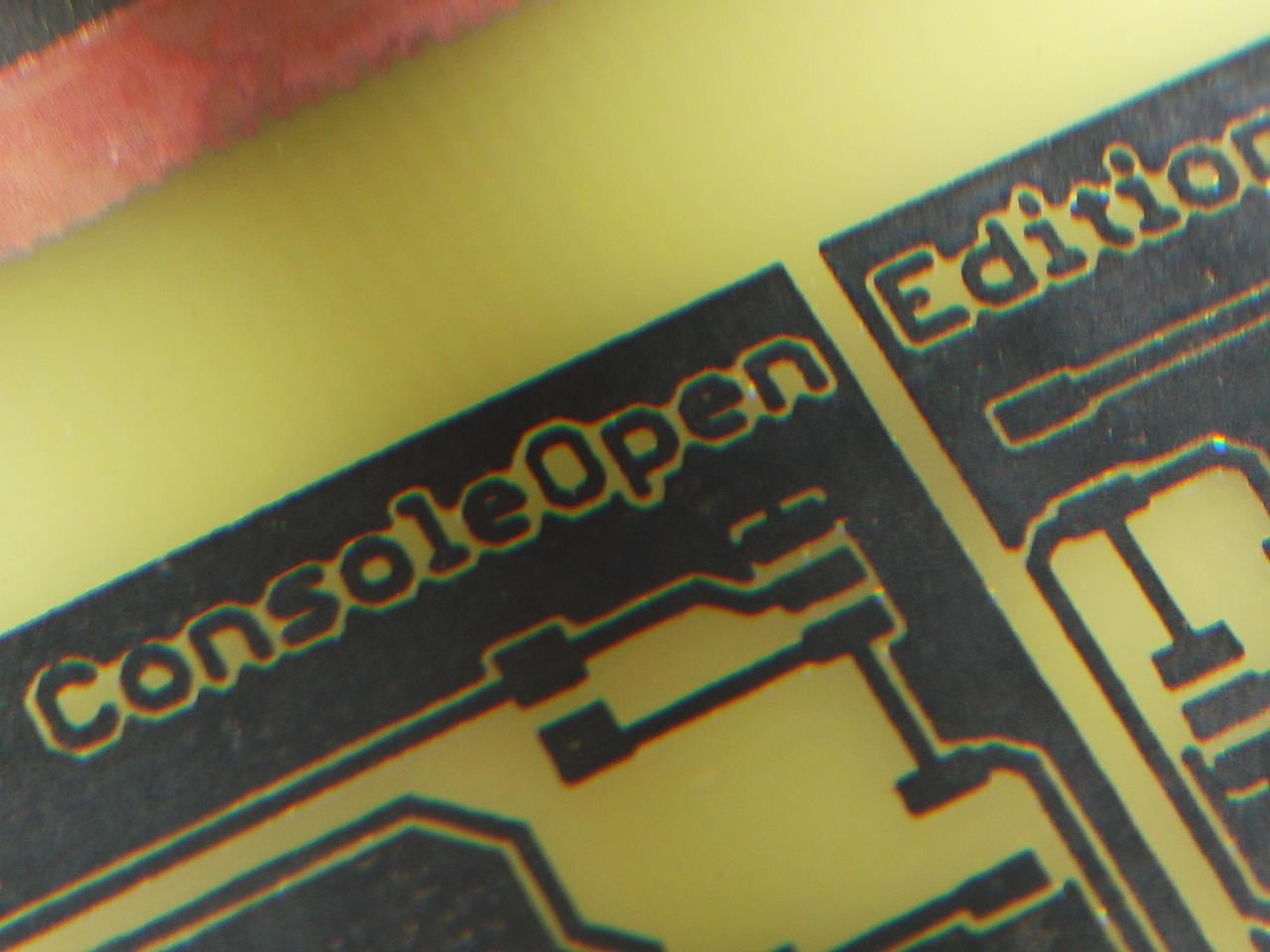

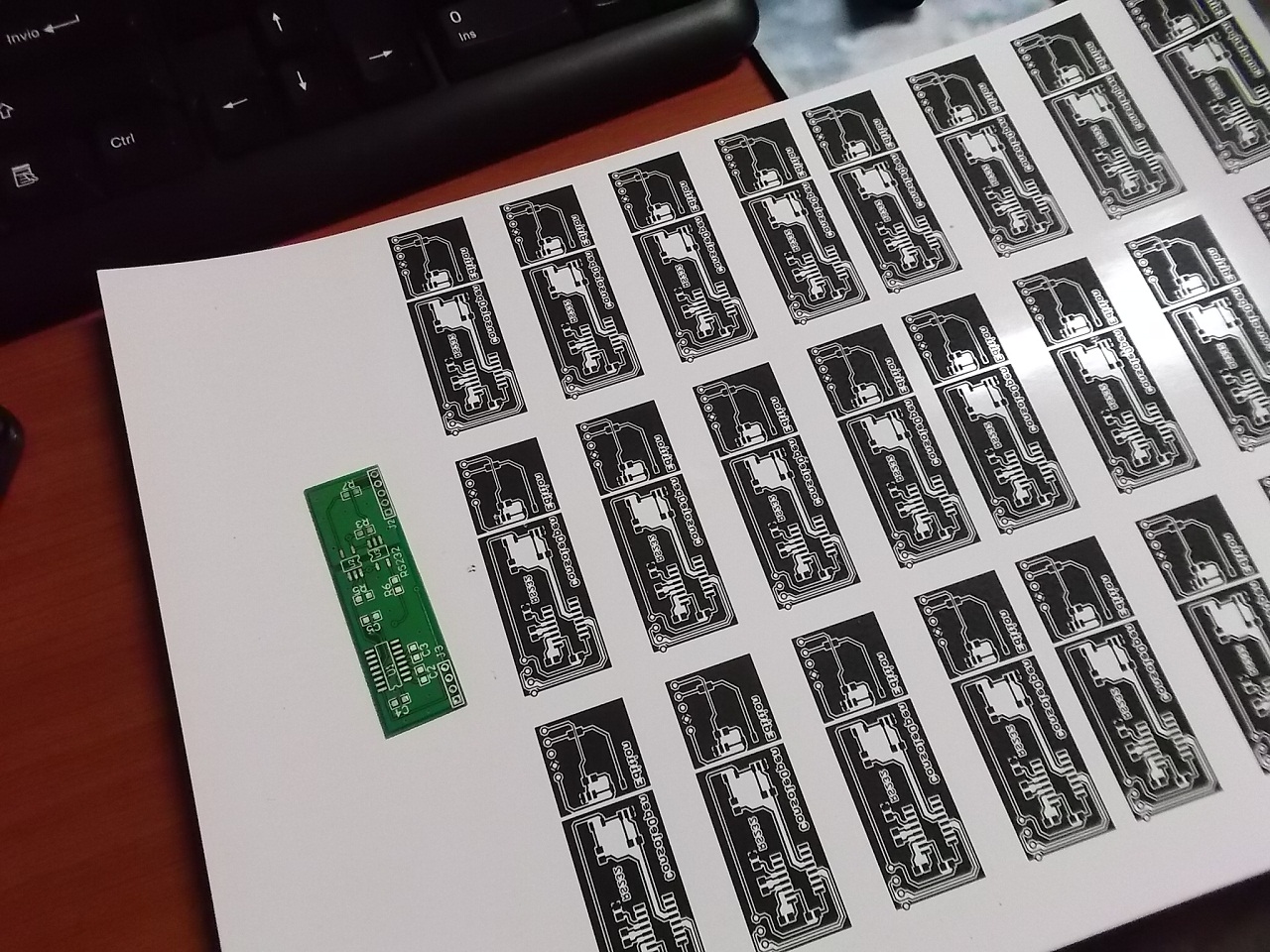

vado a fare una foccia che sono arrivato adesso da pallone, ma appena finisco per questa sera devo tagliare quantomeno la pcb su misura :) prima era venuta male e stavo abbandonando il progetto, ma mi sono accorto che avevo perso la mano, ho rifatto tutto ed è perfetto :D
Confermo, ho un adattatore USB io.Citazione:
Originariamente Scritto da -Criscros-
minchia raga complimenti...leggo solo ora...che figata!!!!
benissimo,,, allora se funziona con un adattatore usb, perchè non lasciamo queste modifiche da signorine e facciamo una modifica ben piu grossa? facciamo una modifica che permetta di collegare il controller direttamente ad una presa usb...
tutto cio' che c'e' c'e' gia'
[url=http://www.youtube.com/watch?v=jkVNKpdrBn0]CapaRezza - Tutto ciò che c'è - YouTube[/url]
non puoi, leggi il datascheet del controller, sei sempre obbligato ad usare una rs232 e poi colleghi un adattatore usb.Citazione:
Originariamente Scritto da luca70
eheh, e se noi creiamo un adattatore seriale usb direttamente sulla tua schedina? sfruttando l uscita rs232 presente?
in pratica una soluzione integrata aziche usare una soluzione esterna... certo, e' solo a scopo ditattico... e di prestigio
il datassheet l ho gia' letto, lo conosco perfettamente....
Ma scusa....il vantaggio alla fine quale sarebbe?? avere una seriale "vestita" da USB?
si ma dentro il controller non lo puoi fare che è stretto, abbiamo capito, ti sta antipatica la rs232 :D ahahah se non la vuoi vedere puoi sempre fare una porta USB sulla stazione e lasciare l'adattatore dentro :DCitazione:
Originariamente Scritto da luca70
certamente, so che puoi lasciare l adattatore dentro.... non era questa la mia idea. era solo una questione di modifiche...
chiedo venia, troppe modifiche, non serve assolutamente
Citazione:
Originariamente Scritto da djsaso
non mi stanno antipache le seriali, io uso solo pc vecchi, e stravecchi che hanno tutto integrato.
