Picco temperature per leghe leaded
Ragazzi volevo chiedervi una cosa veloce per quanto riguarda la risaldatura del bga.
Considerando il fatto che uso balls leaded con flussante Kingbo-rma 218 volevo chiedervi un parere per quanto riguarda lo stadio finale del profilo.
Allo step 5 della mia Honton Ht-r392 mi fermo per una ventina di secondi a 200° sul bga per poi salire in 40 sec con un picco di 240° e poi fase cooldown.
La mia domanda è questa:
se le leghe leaded fondono a 183°c, con questi picchi è possibile che si creano dei corti tra le "balls"?
R: Picco temperature per leghe leaded
Ma leggere la temperatura sotto il BGA non è meglio che leggerla di lato?
Inviato da Samsung Galaxy Note
R: Picco temperature per leghe leaded
Citazione:
Originariamente Scritto da
amon76
Assolutamente NO.....io ho fatto delle prove sacrificando alcune schede....purtroppo la temperatura che a noi interessa principalmente è proprio quella SOTTO al CENTRO del BGA...
E io che ho detto? :confused:
Inviato da Samsung Galaxy Note
Picco temperature per leghe leaded
Per quanto ne sappia il picco di reflow è quello che permette la saldatura del bga (liquefazione della lega) ed è ovvio che ci deve essere. Parte da 183 in su fino a d arrivare massimo a 230 gradi tenendo conto dei delta di temperatura tra lato e centro.
Sempre per quello che ne so io non deve superare 90 secondi perchè altriementi si risciano i corti i quanto in fase liquida lo stagno al piombo ha una tensione superficiale minore di quello pbfree, percui i corti sono più probabili.
Detto tutto questo....sono nella tua medesima barca, ho fatto 6 reballing ps3 : 3ok e 3no....e mi vengono mille dubbi sul profilo, sulle temeprature del saldatore stesso per pulire il bga....ma forse essendo stati 5 semicadaveri non dovevano resuscitare tutti e 5....per cui sono io che mi faccio le seghe mentali....

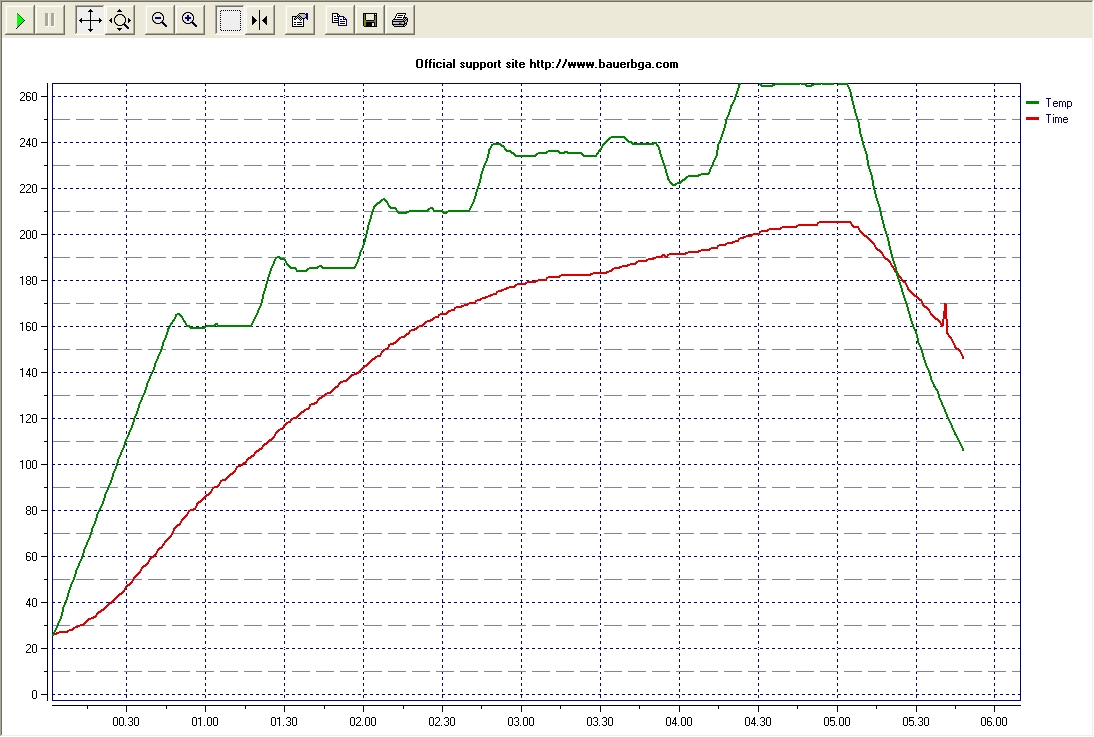

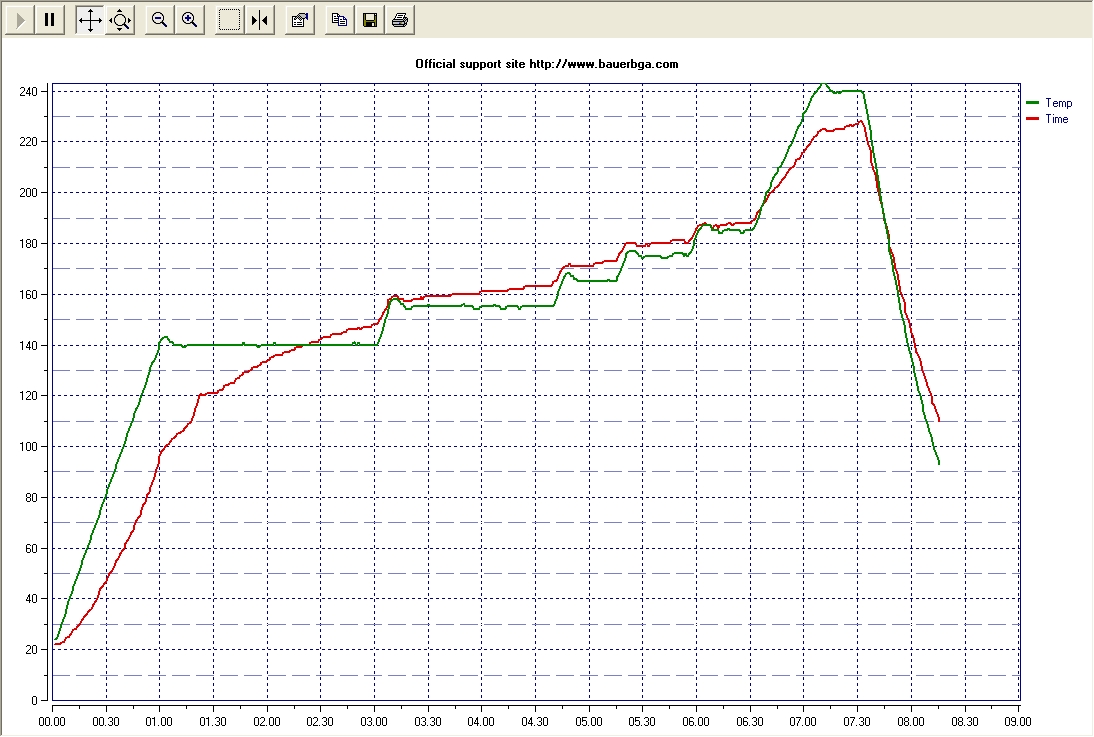

Per cercare conferma ho pensato bene di reballare anche lamia ps3 personale perfettamente funzionante (mai dato ylod). Risultato : funziona alla grande....quindi credo (ripeto credo) di aver trovato profili "funzionanti"
