Allegato 10662
Eccola
Visualizzazione Stampabile
Allegato 10662
Eccola
grazie mille, ma che marca è?
io uso una di quelle fatte di carta, con un piccolo filtro al centro,ma credo non sia adatta, tra l'altro mi si appannano sempre gli occhiali, e non vedo nulla... rischio sempre di far qualche danno :)
Quella non ti para da nulla....serve una maschera con filtri ai carboni attivi come questa. La marca non la so sinceramente....quando sono a casa ci guardo meglio
et voilà!
Allegato 10663
Allegato 10664
ma non fungeeee :angry:
Sono i momenti piu belli.....
E' quella del corso? sicuro non sia bricked? o altrimenti i problema sta altrove
no cristopher è un'altra..me l'han data con ylod e dopo reball ha ancora ylod...segna 2-2,1 ohm l'rsx
c'è da dire però che mi è arrivata con flussante sotto rsx e cell e soprattutto nella pare inferiore ci sono machciette nere ovunque...secondo me è bella che morta...
EDIT
allora il danno lo ha fatto quello che ha provato a fare il reflow casareccio, non voglio immaginare con che cosa l'ha fatto :S, per gli ohm fino a 2.0 è buona, superiore dovrebbe essere delaminata se il concetto è come per le xbox, prima di buttarla magari se ne hai un'altra prova a cambiare l'RSX
Per la ps3 il comcetto credo cambi...ho fatto un reball con gpu che dava 2.4 ed è andata
il brutto è che certi clienti pensano che facendo un reballing dopo esperimenti del genere la console funzioni ancora facendo un reballing, tipo questa xbox che l'hanno aperta e si sono fermati alla rimozione delle clamps, disastri :S
Allegato 10665Allegato 10666
Certo CRIS con il reballing riparte tutto....anche se lanci l'xbox nel mare e la riprendi dopo un mese...:-)
Io ho invece con una piccola modifica ho risolto i problemi di imbarcamento della scheda che alzavano la gpu da una parte....e provocavano una saldatura non uniforme
Prima
Allegato 10667
Dopo
Allegato 10668
Modifica
Allegato 10669
Ora non la schioda nessuno....
per questo amo il mio jig
http://sra-solder.com/shopimages/pro...rmal/668-1.jpg
il tuo Jig se non erro costa una fiammata....
no non molto io al mio dovro fare un piccola modifica che armand sa :)
125 euri però li vale tutti!
Qualcuno sa se è adattabile alla HONTON? e per gli HONTONISTI....voi cosa utilizzate come JIG solo i braccetti in dotazione?Citazione:
Originariamente Scritto da Armand
Per i possessori di honton 392, questa magari collegata alle 2 porte sr232 potrebbe facilitare la vita :)
Già ordinata, l'altra porta stasera la monto, aspetto questo e vediam che succede :)
Allegato 10681
sboroneeeee :P ahahah :***Citazione:
Originariamente Scritto da Armand
l'idea è ottima complimenti :)Citazione:
Originariamente Scritto da chojin
però non va bene se la metti nella forchetta sotto?
Cosa intendi di preciso per forchetta di sotto?!Citazione:
Originariamente Scritto da djsaso

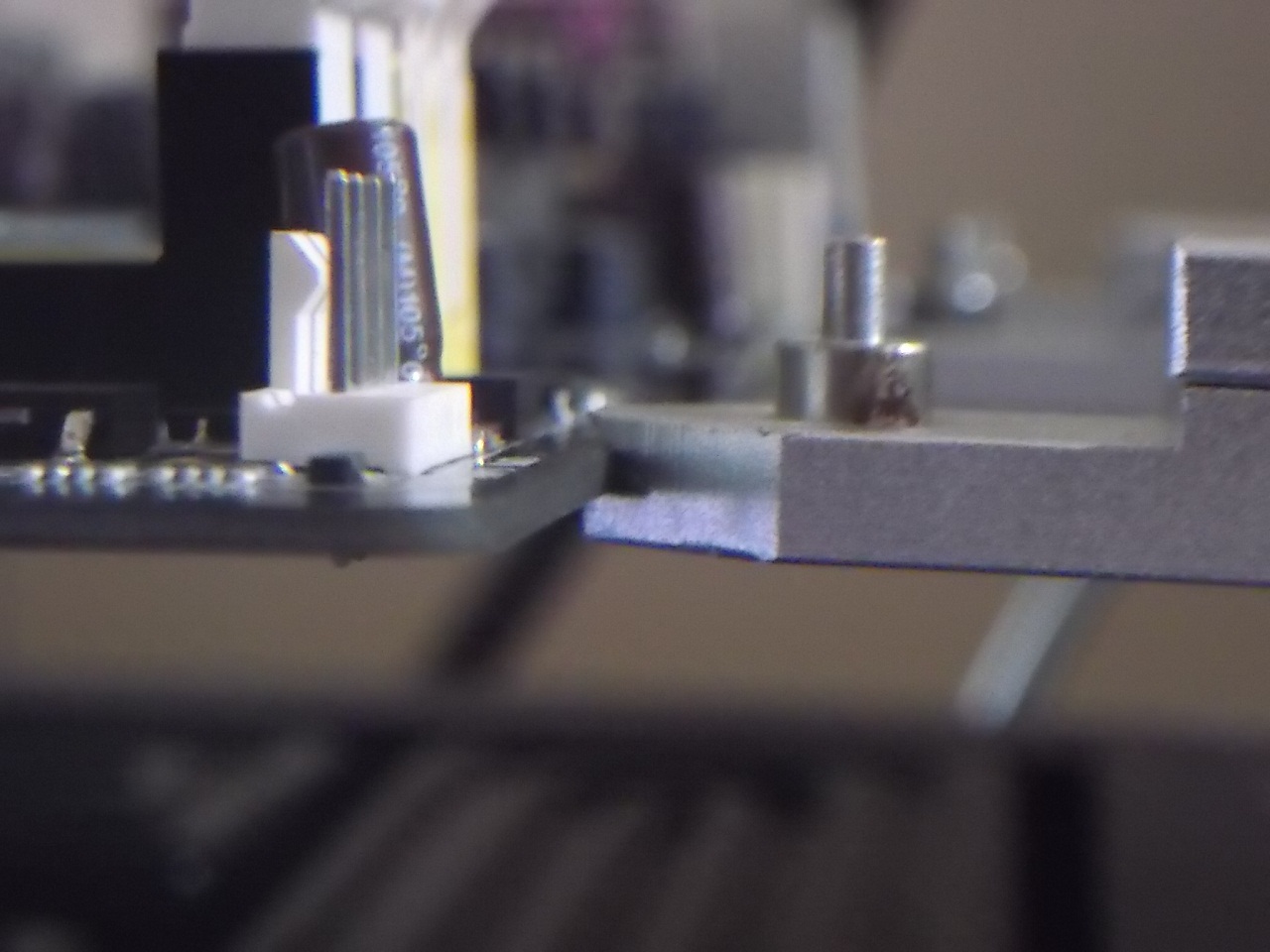

questa qui intendo per forchetta:Citazione:
Originariamente Scritto da chojin
Allegato 10682
poi se la scheda è troppo lunga e scende per sotto, secondo me basta una staffa di quelle in dotazione però con una modifica, cioè mettere filettatura, dado e contro dato, con la scheda in mezzo a i due dadi, mi segui?
Si ho capito, li non ho ancora provato ma secondo me così rimane comunque mobile, con viti e dadi come ho messo io non c'è verso che si muova....peró faró delle prove anche così...

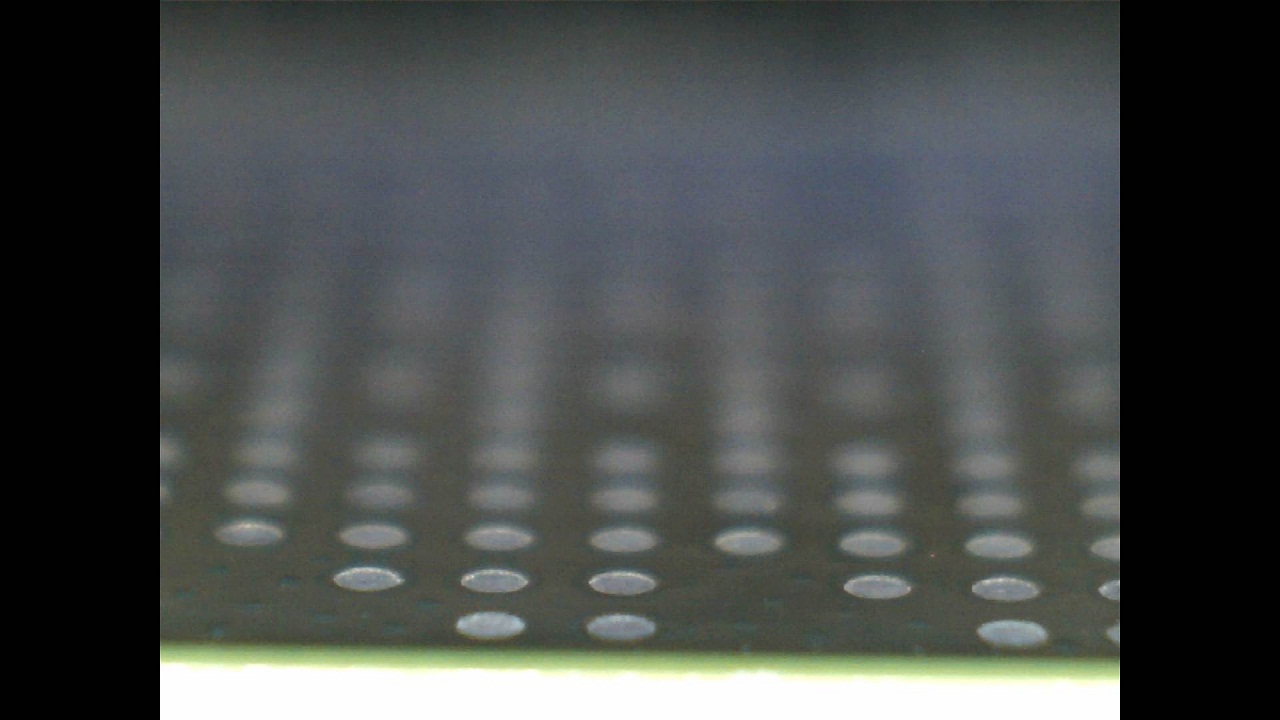

oggi giornata immersa nella R&S. Ho provato ad usare il flussante AMTECH LF4300
ecco i risultati:

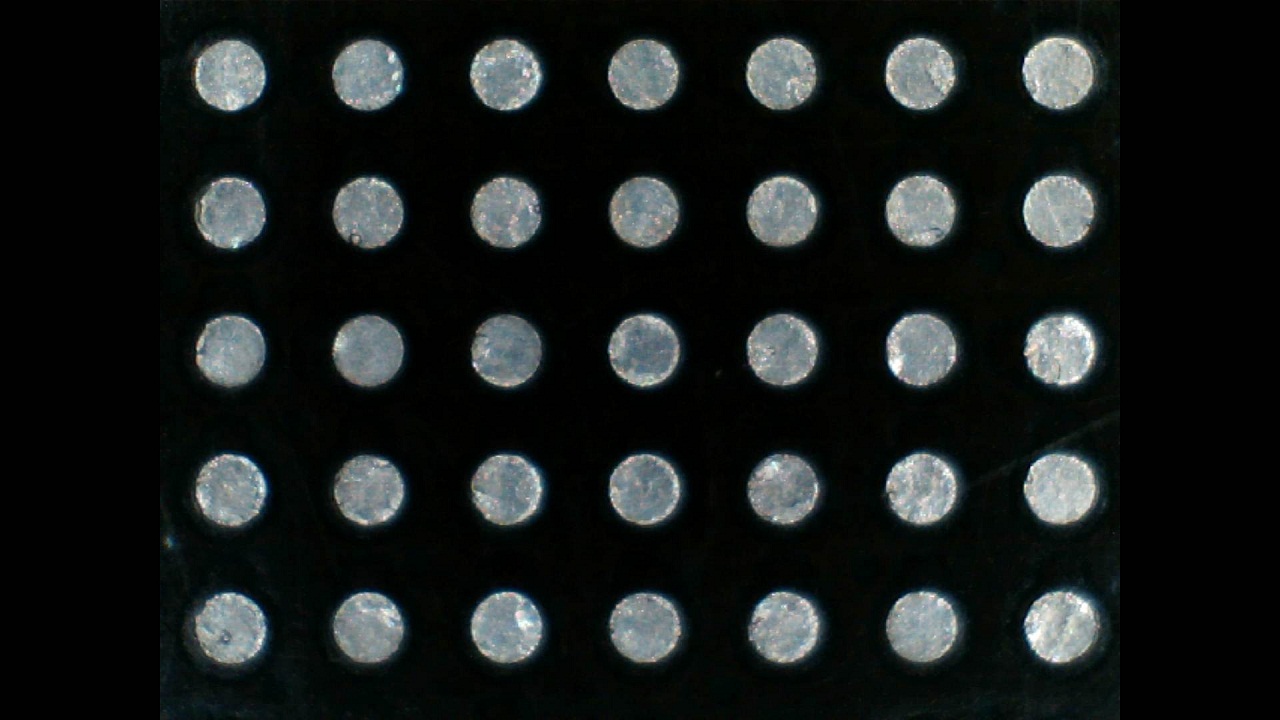

Allegato 10683Allegato 10684Allegato 10685Allegato 10686Allegato 10687
mai avuti risultati del genere! Il bga p pulito talmente bene che sembra nuovo. Ho notato che con questo flussante la piazzola non si opacizza, ma rimane sempre diciamo "lucida". Userò sempre questo per pulire il BGA, fino adesso non ho trovato di meglio! credo di essere arrivato ad un punto definitivo per la pulizia del BGA.
Io ti dico la verità con il Kingbo o AMtech RMA-223 ORIGINALE (quest'ultimo forse lascia qualche residuo in più del kingbo) pulisco na meraviglia....ovvio che appena mi arriva LF-4300 (prese due belle siringhe) proverò immediatamente.

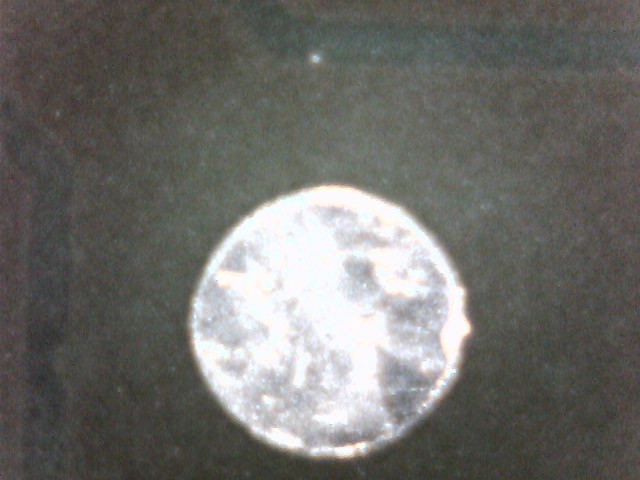

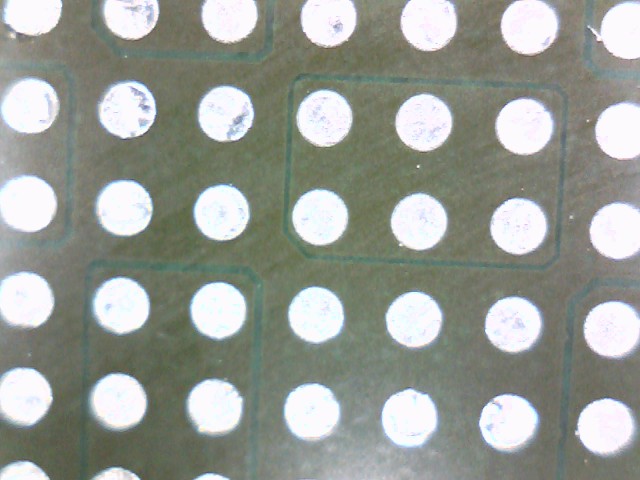

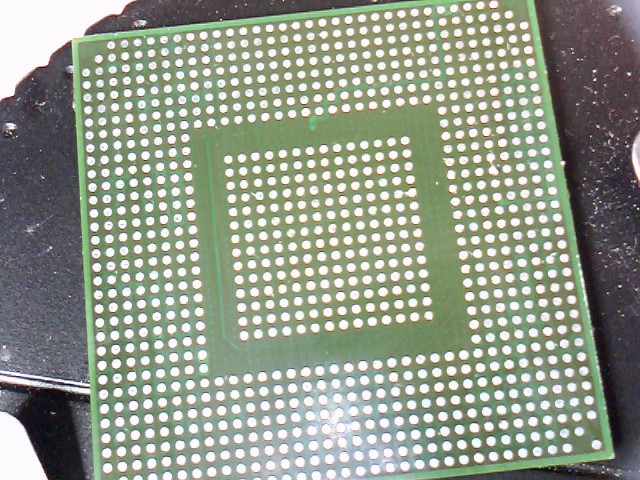

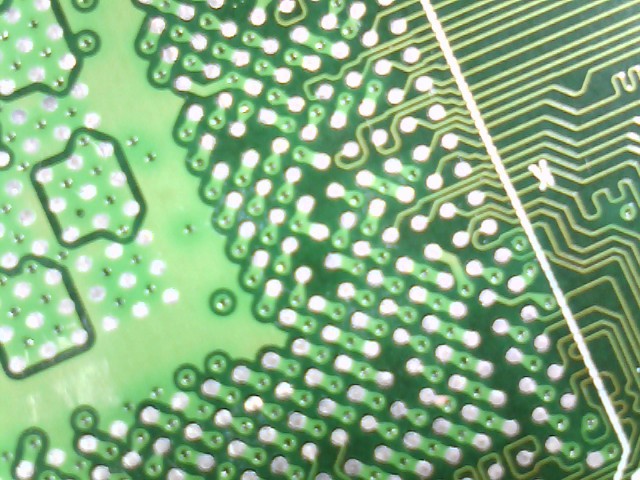

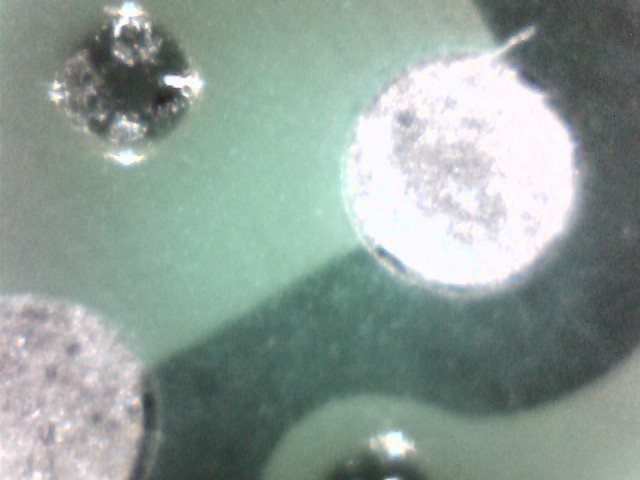

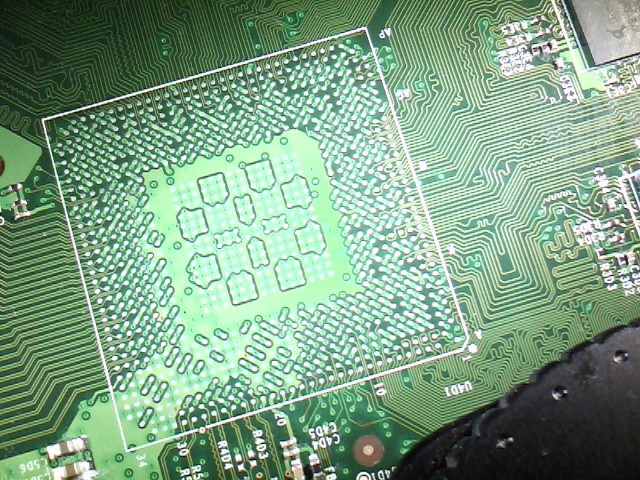

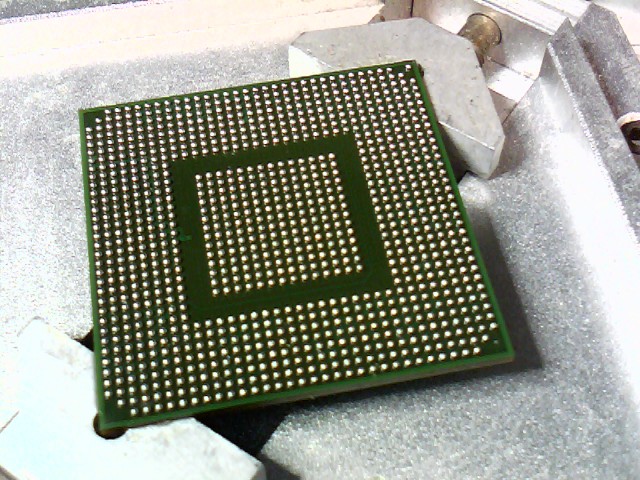

Allegato 10701Allegato 10702Allegato 10703Allegato 10704Allegato 10705Allegato 10706Allegato 10709
ecco i miei lavoretti......che ne pensate?
1000 grazie a liberty ....( soprannominato da me MR PC410 )
ottimo lavoro! occhio al solder mask :P
saso detto da te...è un vero complimento...grazie.

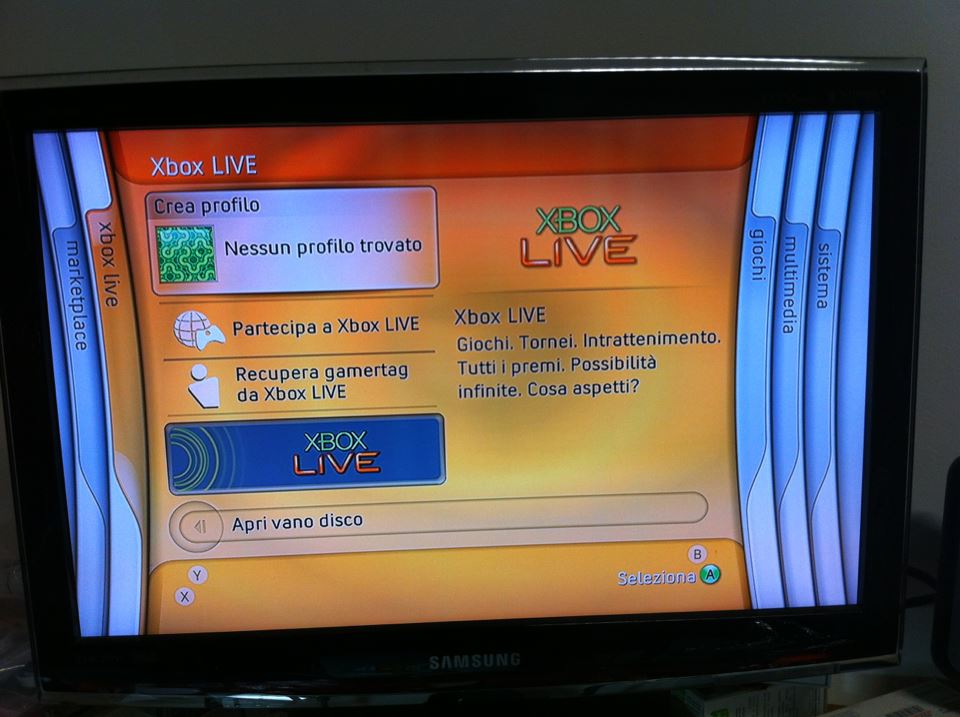

Allegato 10710
questo è il risultato finale.....lo condivido con tutti voi...e lo dedico a CONSOLEOPEN....:)
oggi giornata di jtag?? io ne ho portate in vita 3 :)Citazione:
Originariamente Scritto da amon76
questi e uno dei miei lavoro di oggi purtroppo in attesa che mi arrivi il materiale ho usato una trecciola di "cacca" risultato che una pista e' saltata via ma ho rimediato facendo un ponte dalla pista e saldato sotto la ball (tipo le corona v4 :) ) questo era prima (mi son detto fra me me questa e morta ormai ) :
http://i39.tinypic.com/j58luf.png
invece :
http://i39.tinypic.com/339orvl.jpg
e ritornata in vita :=
Grande spyro......anche tu hai resuscitato un cimelio....la mia console secondo me era buttata in deposito da almeno 5-6 anni.....;)))))........ Jtag a manetta..:)))
Ho spostato i post relativi alle modifiche alla Honton qui [url]http://www.consoleopen.com/forum/rework-e-reballing/12589-modifiche-varie-honton-ht-r392-2.html[/url]
Per il futuro, cerchiamo di rimanere il più possibile IT
Happy Reballing!

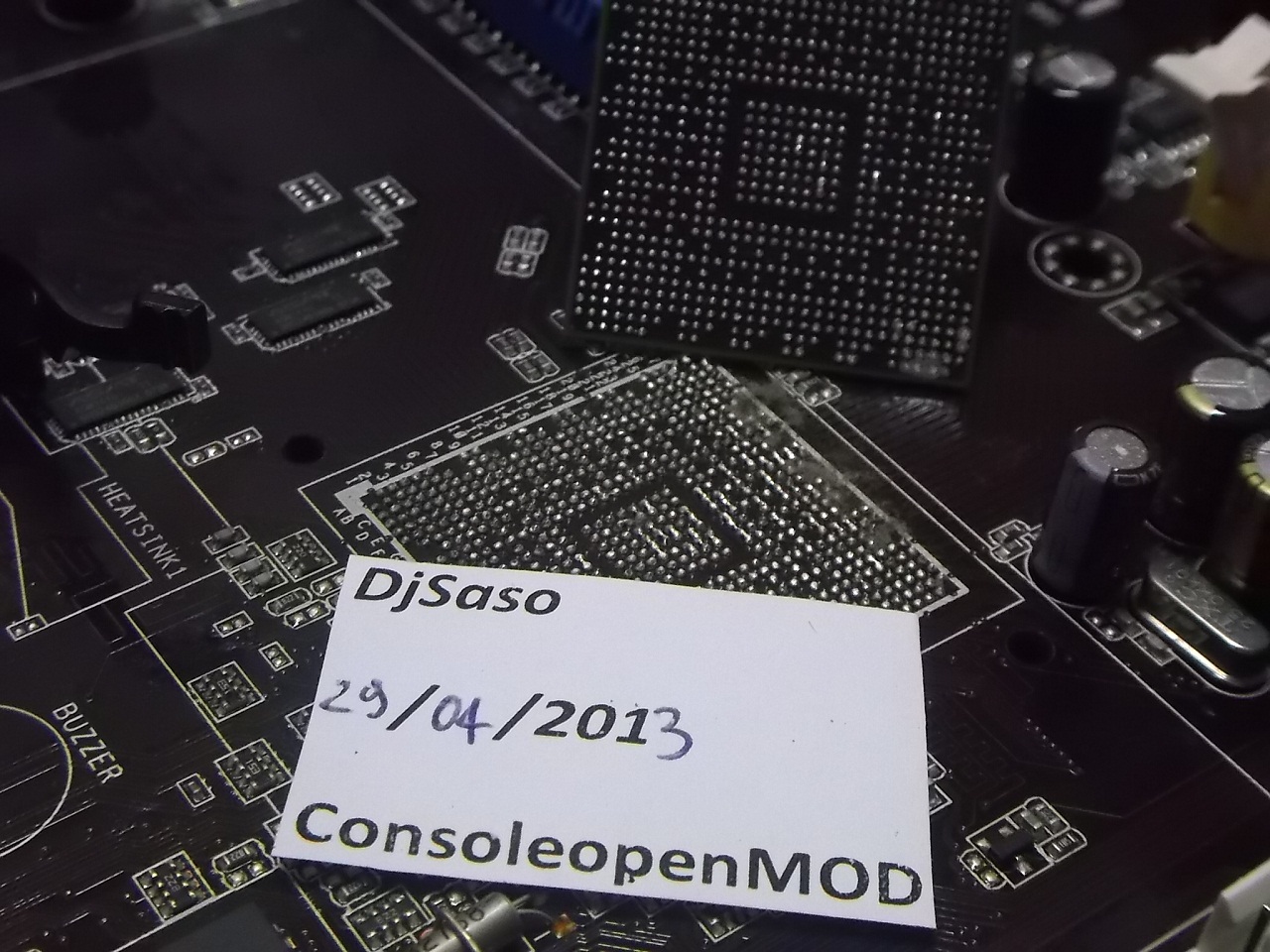

...io a 235C stacco!

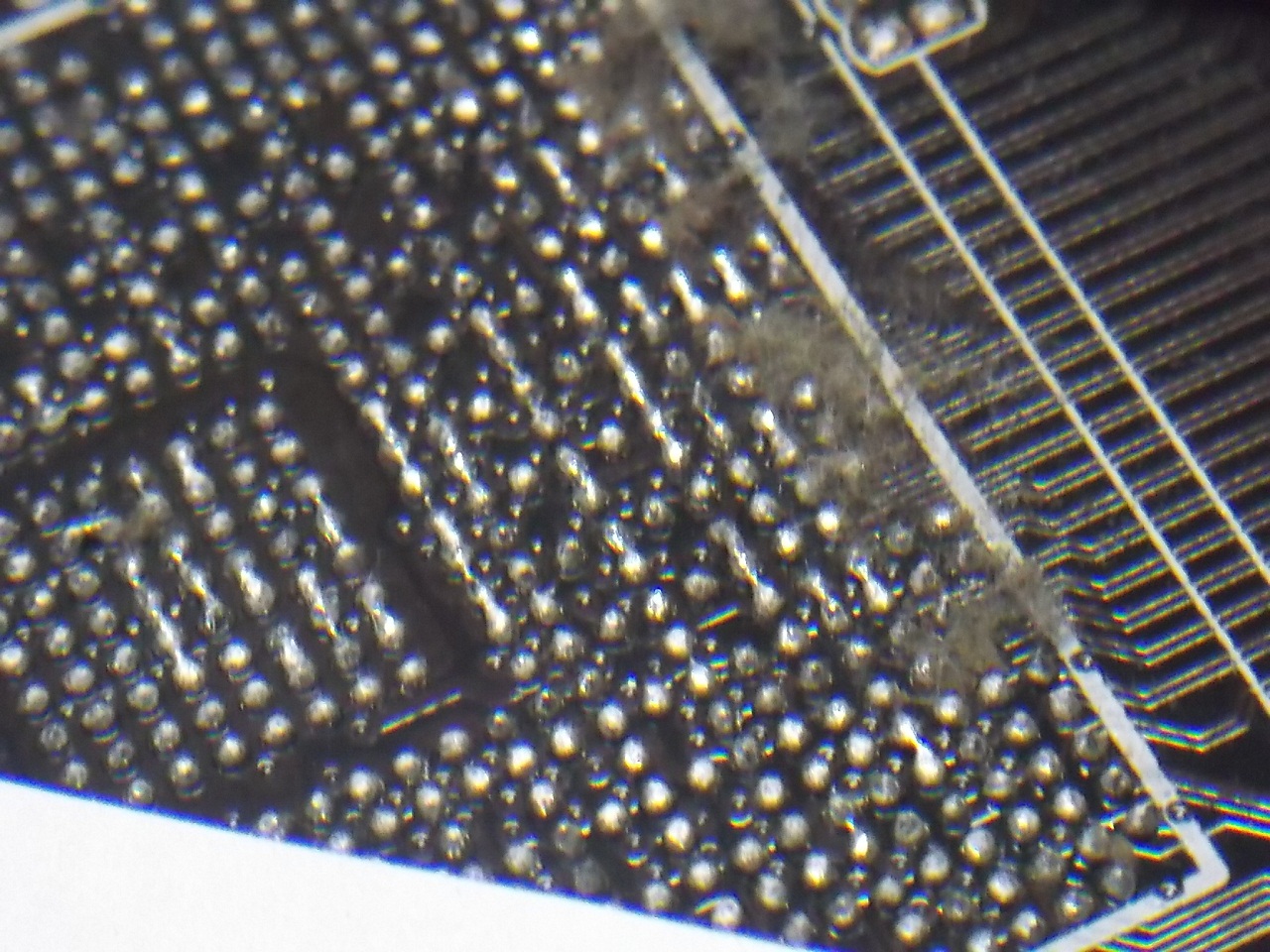

anche i BGA hanno i capelli
Allegato 10744Allegato 10745

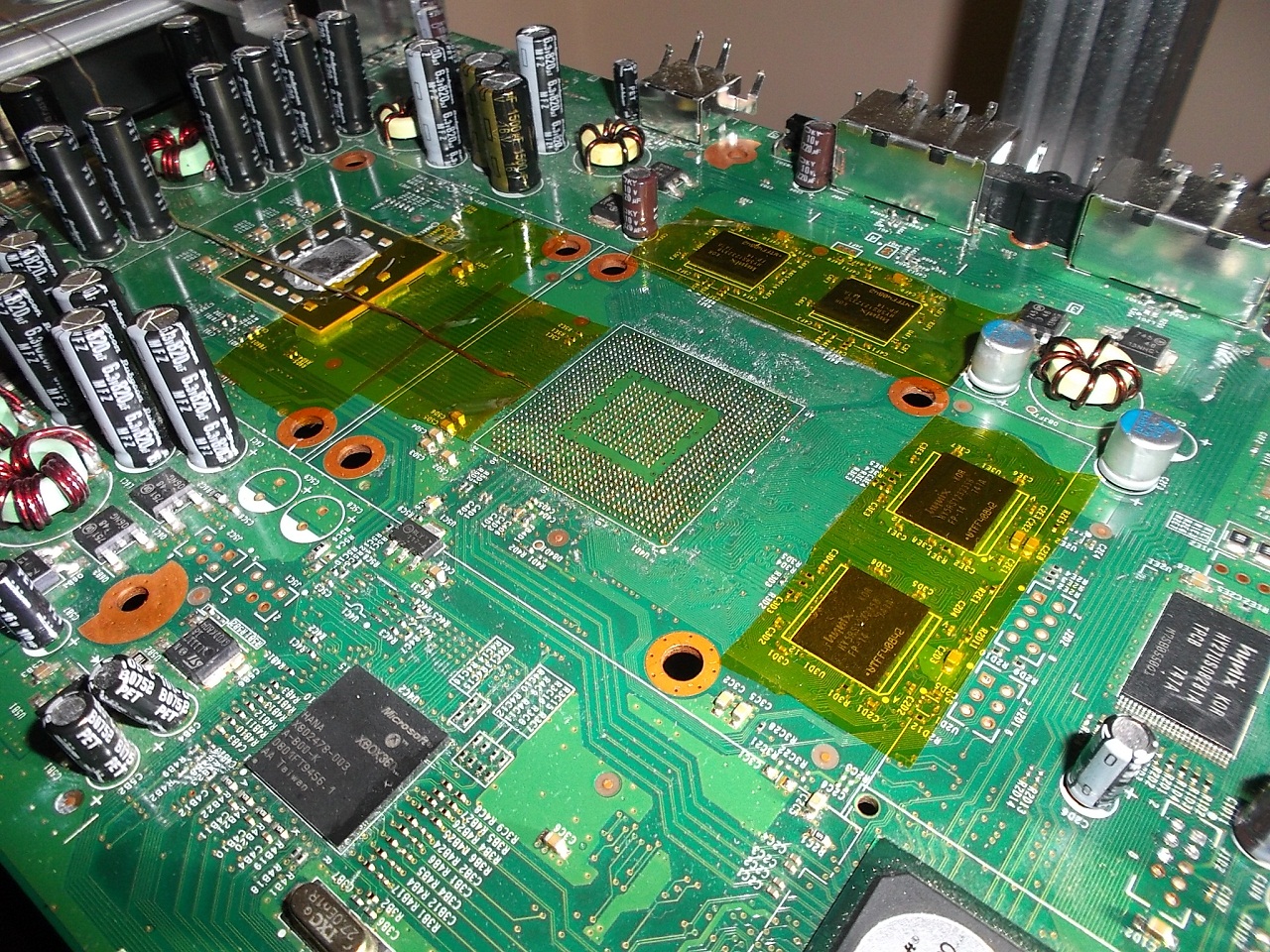

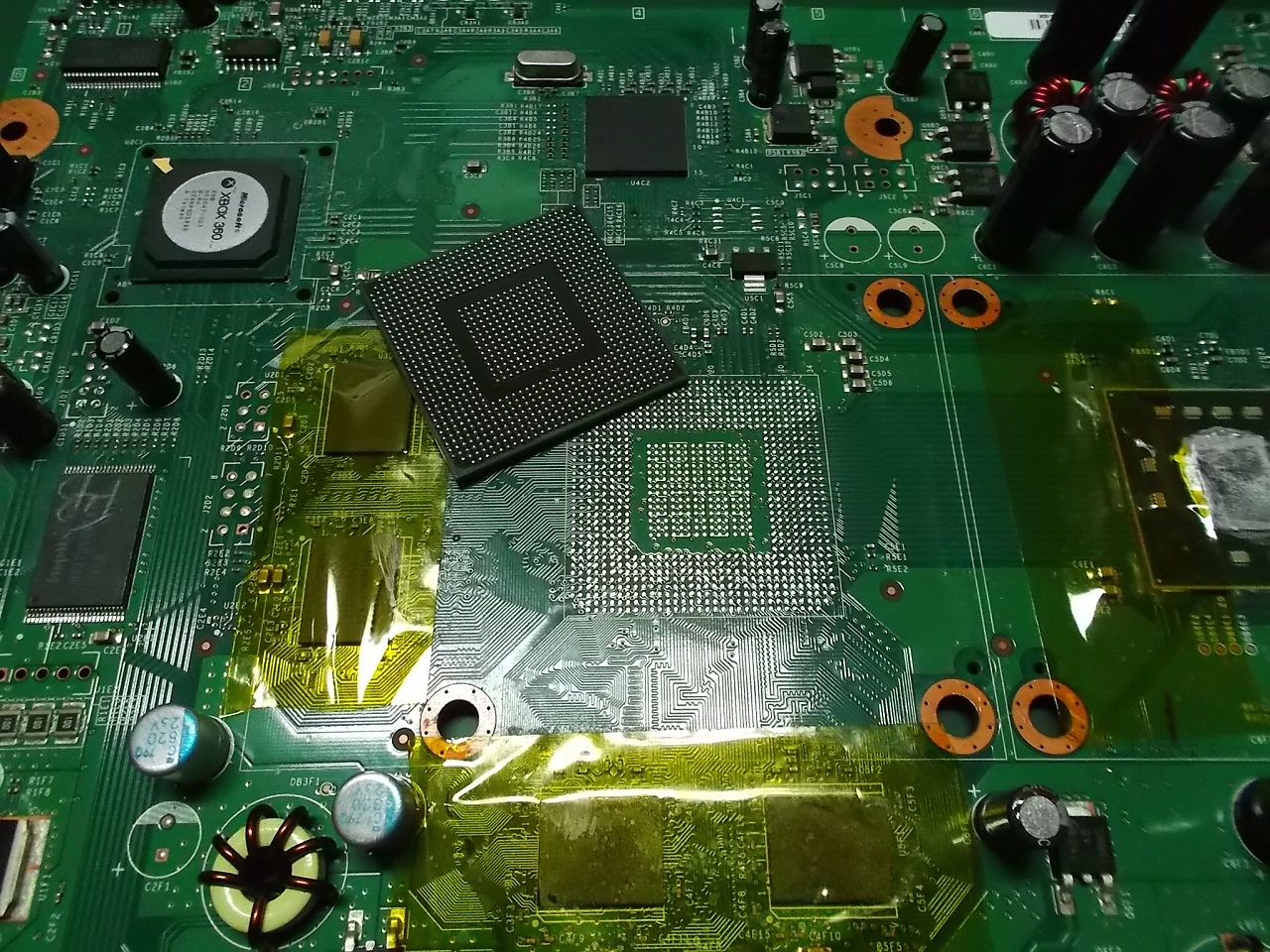

abox da repallare :D yea
Allegato 10748Allegato 10749
la prossima volta prometto di fare il bravo e di fare le foto anche a tutti gli altri step del processo..quando sono impegnato lo dimentico sempre...vabbè vediamo il risultato....non vorrei risultare blasfemo ma ultimamente stiamo facendo concorrenza a gesù in quanto a resurrezioni....LOL

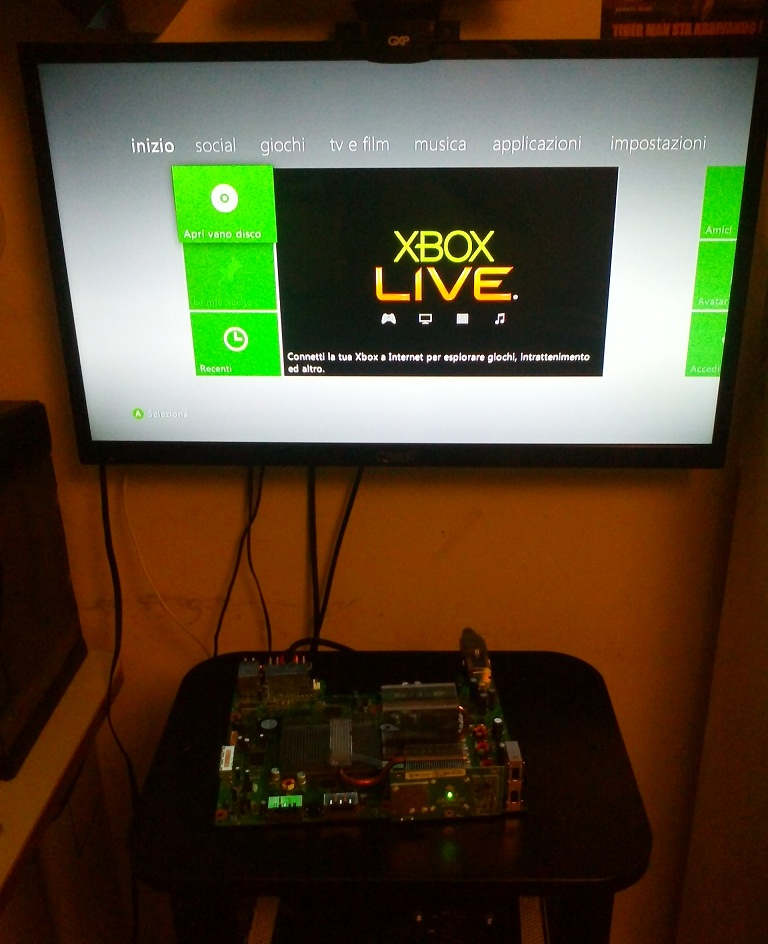

Allegato 10806
Una foto scarna ma è l'unica (foto) che ho fatto in questi giorni..
http://img.tapatalk.com/d/13/05/10/3atypedy.jpg
from Galaxy Note
Che palleeeeeeeeeeeeeeeee le RAM xbox!!!!! Sfere 0,45..........non farmi ricordare....:)

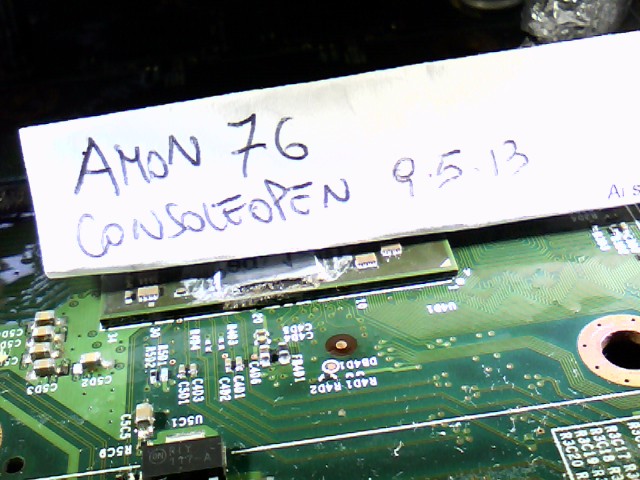

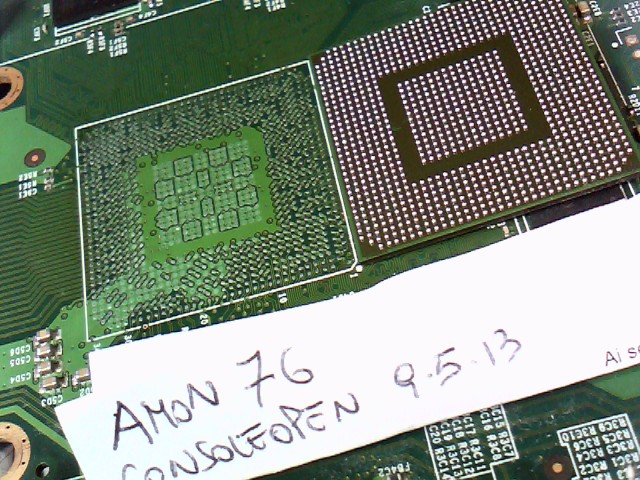

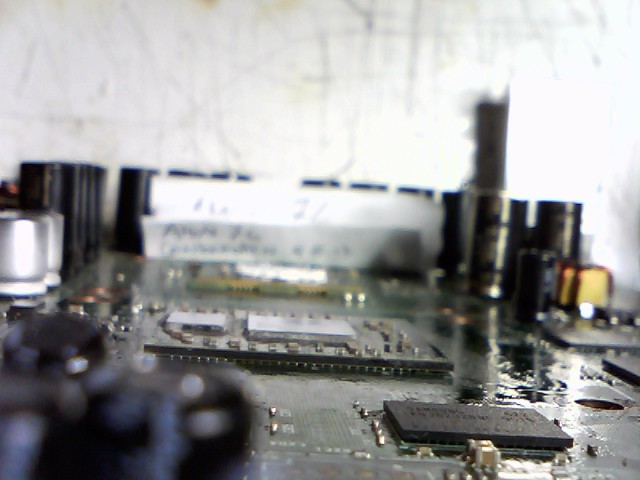

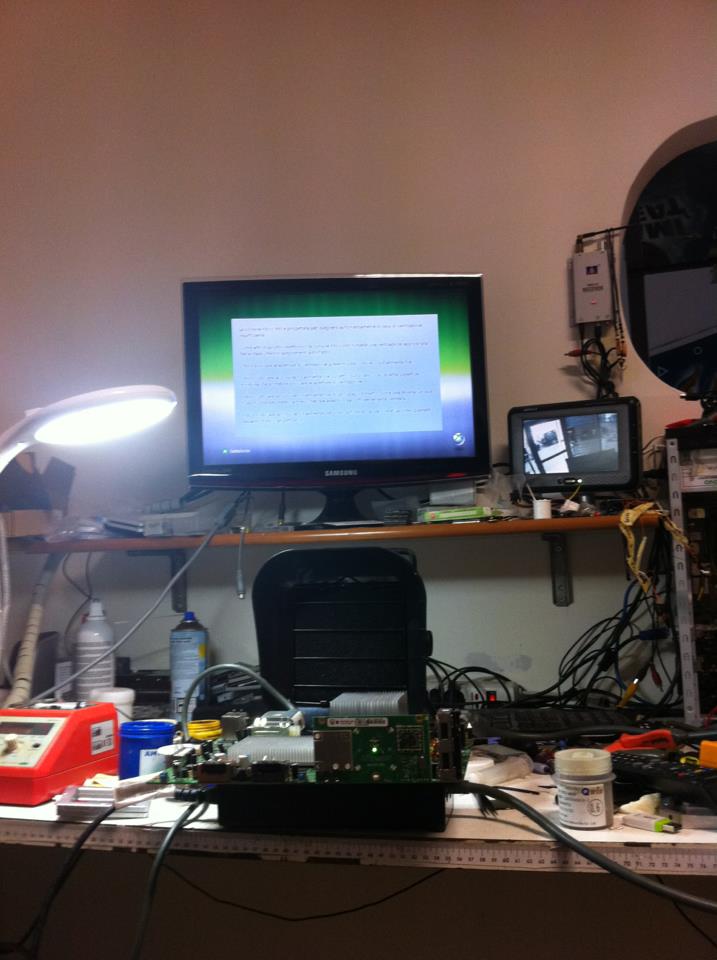

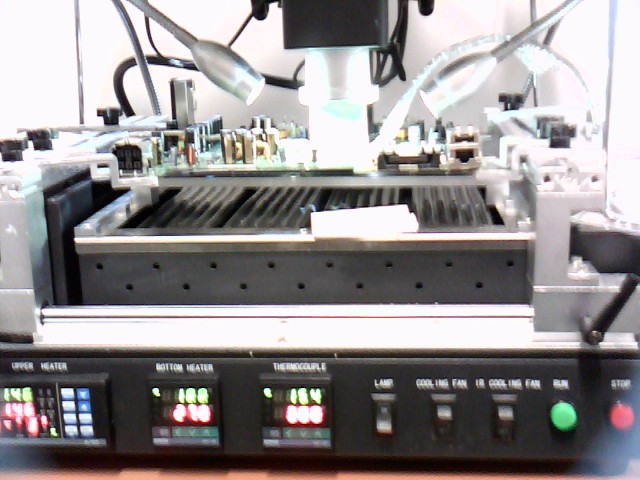

lavoro del giorno...con ottimo risultato.....
Allegato 10958Allegato 10959Allegato 10960Allegato 10963Allegato 10962
ma c'e' sempre la maledetta ad aspettarmi oggi....
