ecco una gpu repallata, lavoro di questa mattina, si, anche di domenica :D
Allegato 9301Allegato 9302
Visualizzazione Stampabile
ecco una gpu repallata, lavoro di questa mattina, si, anche di domenica :D
Allegato 9301Allegato 9302
ecco una xbox reballata con E74
Allegato 9325Allegato 9326
Zio, con sti reballing ormai nun vuò capì nient chiù :D
Comunque parlando da ignorante in materia, sembrano lavori di fuoco xD (le foto sono fatte bene) mi fa piacere che stai proseguendo bene! continua così.. ;)
eheheheh :D thx :)Citazione:
Originariamente Scritto da davide360
ecco il mio upgrade alla mia stazione. Ho montato un pulsante on off per attivare e spegnere la ventola del top. A breve faccio lo stesso per il cannone del preheater.
Non sembra nativo? :D
Allegato 9357
invece questo è il mio lavoretto per passatempo, ho fatto una barra smd con scritto DJSASO con i colori della bandiera italiana :D
Allegato 9358Allegato 9359
Dj mi stupisci sempre di piu'...:congratulatory:
Sei proprio un tamarro..Citazione:
Originariamente Scritto da djsaso
Inviato dal mio GT-I8150 con Tapatalk 2
questa è classe eh! :DCitazione:
Originariamente Scritto da zeruel85
Prima di tutto ti faccio i miei complimenti per i lavori che fai, da vero professionista.Citazione:
Originariamente Scritto da djsaso
Poi volevo chiederti di che programma si tratta in foto dove hai inserito i valori del tuo profilo?
grazie anticipatamente.
ti ringrazio, merito allo studio e all'impegno :) per il programma è il software della bauer. Io ho semplicemente reimpostato tutto personalizzandolo a mio piacimento e a mia comodità :DCitazione:
Originariamente Scritto da murdock78
E' possibile reperirlo in rete, sono anche io un appassionato di elettronica ed effettuo modifiche console e mi sono infilato nella riparazione bga :smug: da ottobre dell'anno scorso che ho iniziato ha studiare sulla riparazione bga e a dicembre con i soldini che ho guadagnato con le riparazioni e modifiche mi sono acquistato una HONTON HT-R490, gran bella macchina caratteristiche simili alla tua ed ho un mio piccolo spazio per il laboratorio. Mi dai qualche dritta dove reperirlo anche se non ho nessuna porta seriale per comunicare con la macchina. Grazie ;)
scusa una panoramica della macchina? mi sembra strano che la 490 non abbia la rs232.. cmqCitazione:
Originariamente Scritto da murdock78
qui hai quello honton: [url]http://thebgastore.com/software/V2.08setup.rar[/url]
qui bauer [url]http://thebgastore.com/software/Bauer_3.0.rar[/url]
adesso ricordo perchè non ho preso quella come la tua, proprio per questo fatto, mi ero dimenticato che quella non ha il pc410 e non ho il grafico al pc, anche se lo visualizza nello schermo il pc mi piace di più perchè posso allargare a mio piacimento la scala della temperatura e vedere con esattezza quelal ragiunta in funziona del tempo :)
ho messo un post con i software per le macchine :) cosi da essere sempre reperibile comunque saso se hai qualche software aggiornato inseriscilo (naturalmente vale anche a chi ha un altra macchina).
ottima idea stavo per farlo io! :D mo ti passo allora tutti i software e li aggiungi ;)Citazione:
Originariamente Scritto da spyro82
Hai perfettamente ragione, il discorso è che le curve che tu visualizzi e che visualizzo anche io sulla macchina sono delle curve falsate se vuoi visualizzare una curva realeCitazione:
Originariamente Scritto da djsaso
devi comprare questo giocattolino con delle termocoppie di qualità buona
[url=http://www.epcb.it/scheda_prodotto.php?codice=45]Datalogger USB TC08 a 8 canali termocoppie - ePCB.it[/url]
collegando questo giocattolino al pc visualizzi quello che realmente accade sul bga e sul pcb
perchè dici cosi? come hai notato che sono falsate? io ho fatto la prova con il piombo e fonde a giusta temperatura e anche con l'acqua. La termocoppia a capello segna molto precisamente la temperatura. Ovviamente un termometro + costoso sarà + preciso, ma di quanto? non ci avevo mai pensato a questo anche se registrando con i termometri del controller sembra che sia fedelissimoCitazione:
Originariamente Scritto da murdock78
Ecco le mie perle :D
Allegato 9423
Allegato 9424
buona nemo! :D ottimo lavoro!Citazione:
Originariamente Scritto da nemodj
Intendo che la temperatura che misuri dalle termocoppie della macchina misurano il calore in uscita dagli ugelli e della base ma non misurano il calore assorbito dal processore e dal pcb.Citazione:
Originariamente Scritto da djsaso
scusa ma se metti la termocoppia tra il bga e la scheda , rilevi latemperatura della sfera, non ti seguo... io ho la tc della hot gun efin qui ok, ma poi ho una termocoppia che è sottile quanto un capello e va sotto il bga.Citazione:
Originariamente Scritto da murdock78
Scusa ho preso un abbaglio io. La tua a differenza della mia macchina ha la termocoppia esterna, invece la mia ha le tre termocoppie fisse una a 3 cm dal preheater e le altre due dentro gli ugelli. Ciedo scusa.Citazione:
Originariamente Scritto da djsaso

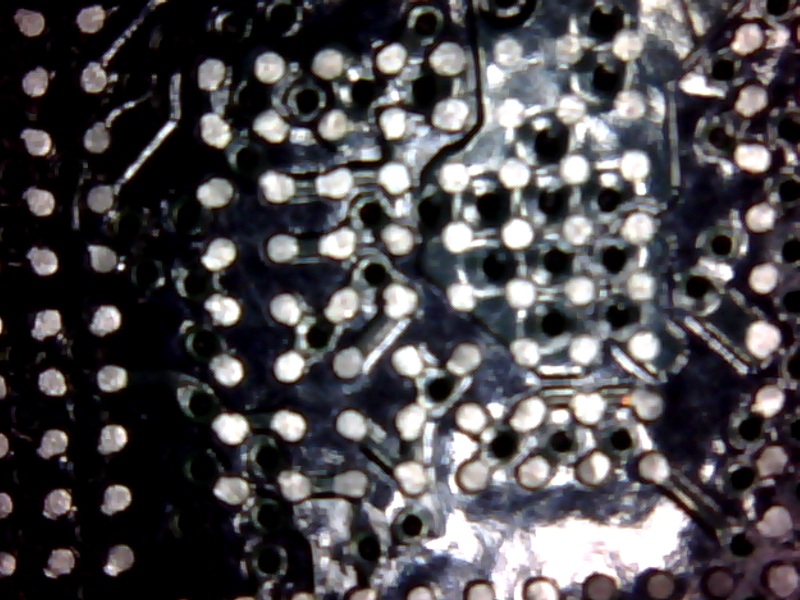

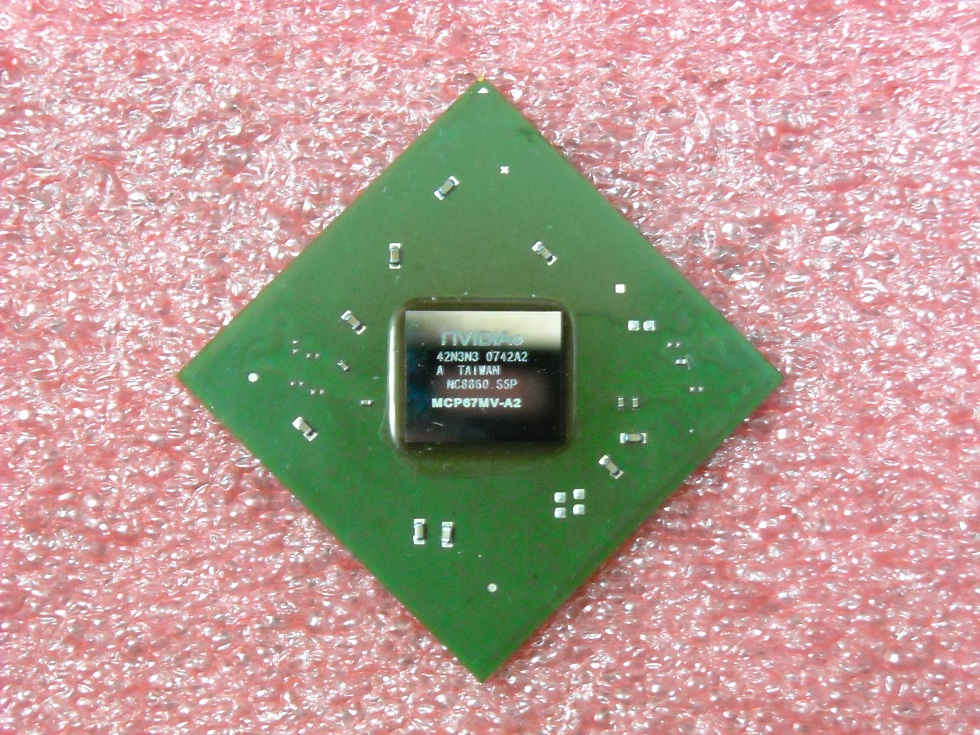

Allegato 9438Allegato 9439Allegato 9440Allegato 9441Allegato 9442Allegato 9443

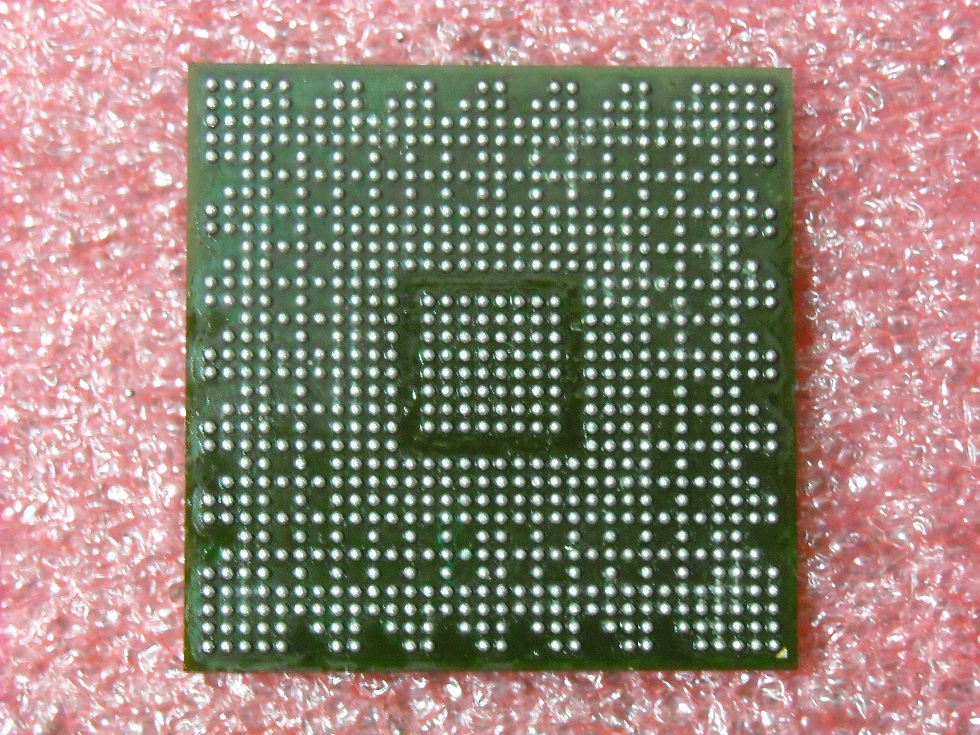

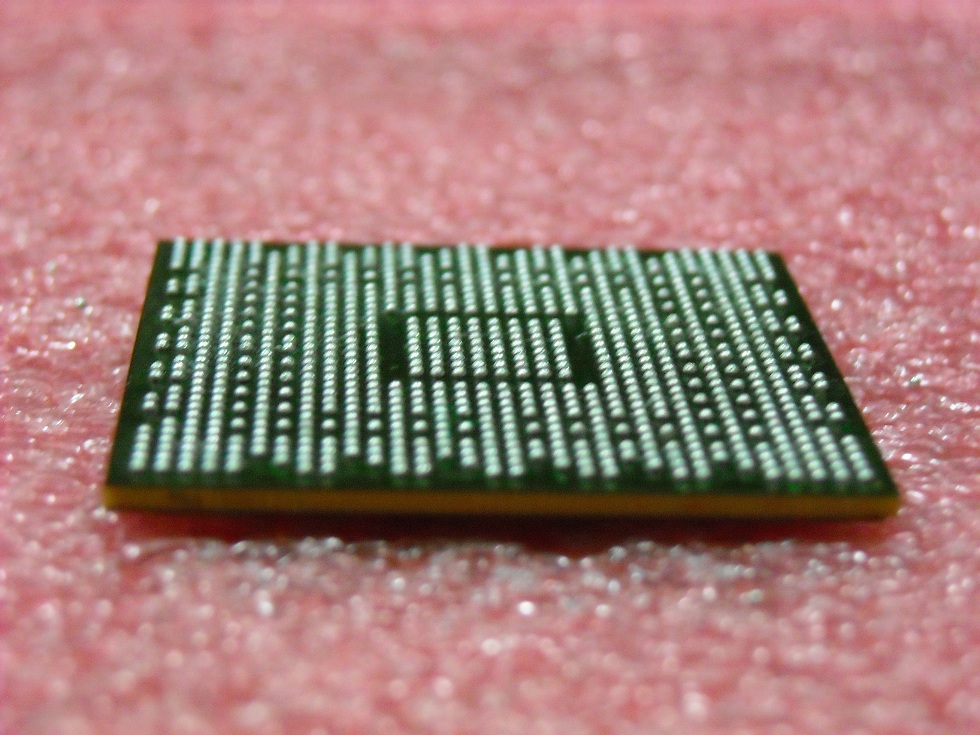

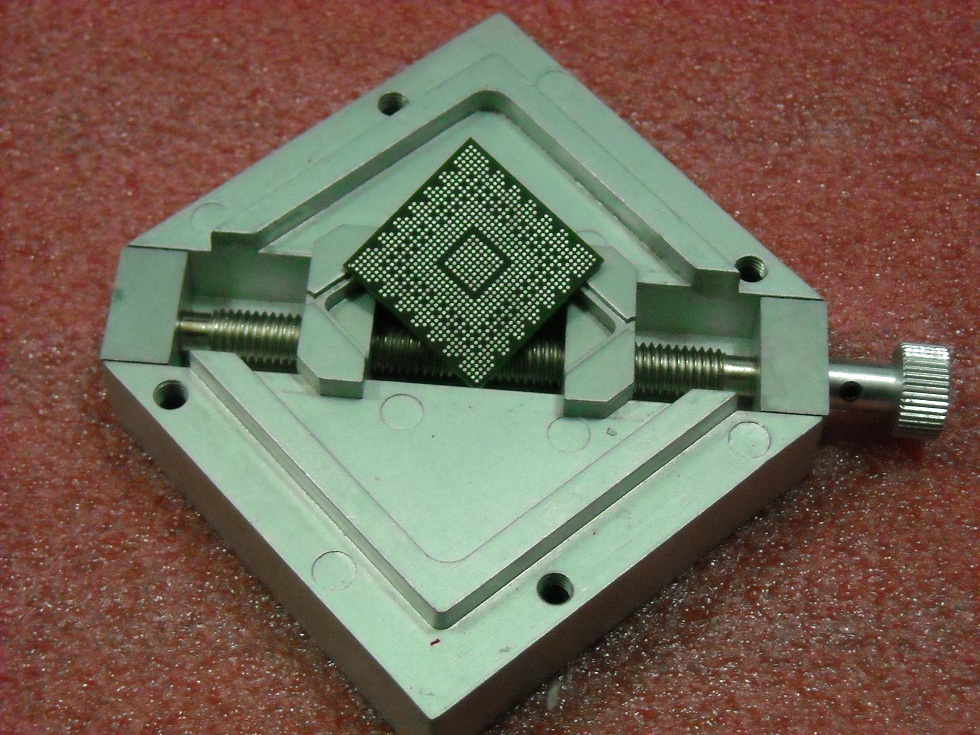

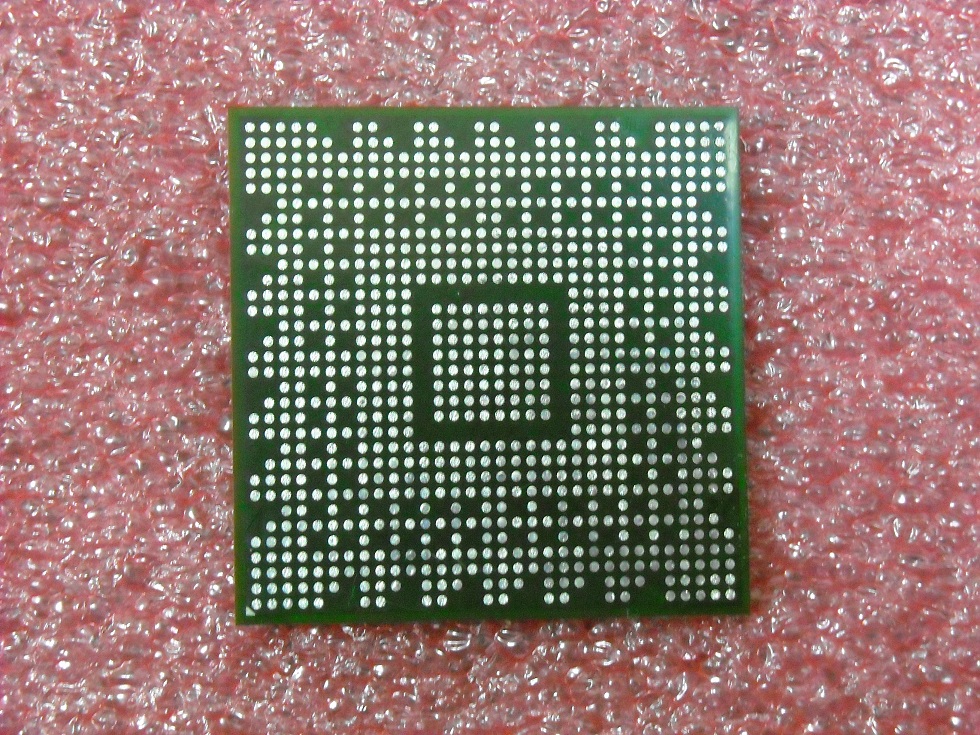

I miei primi lavori si accettano critiche

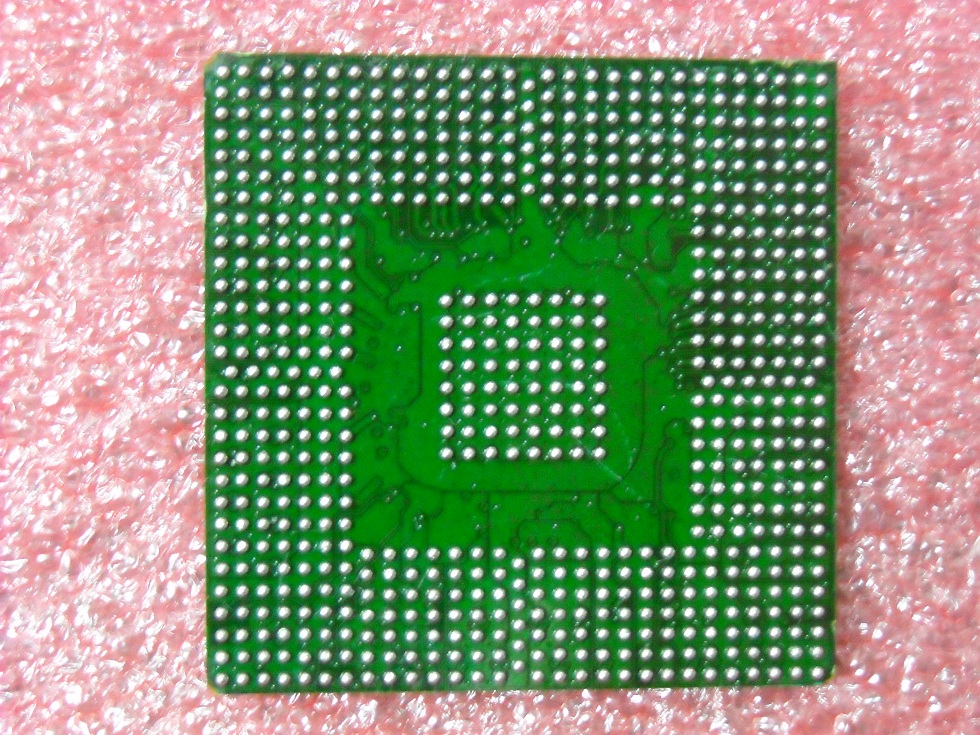

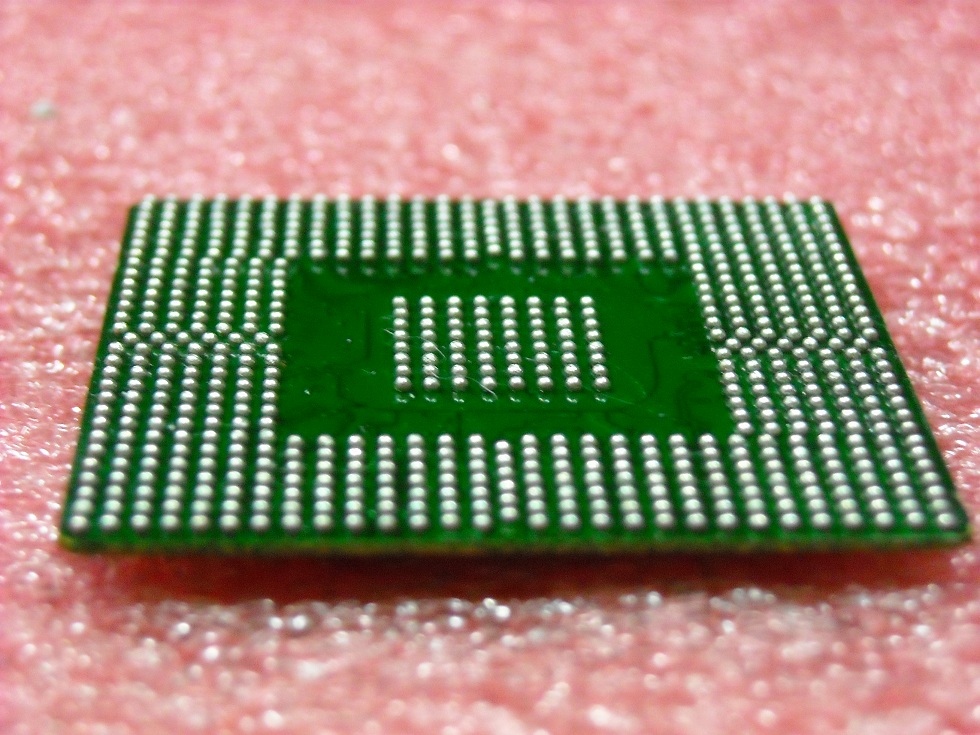

Allegato 9444Allegato 9445

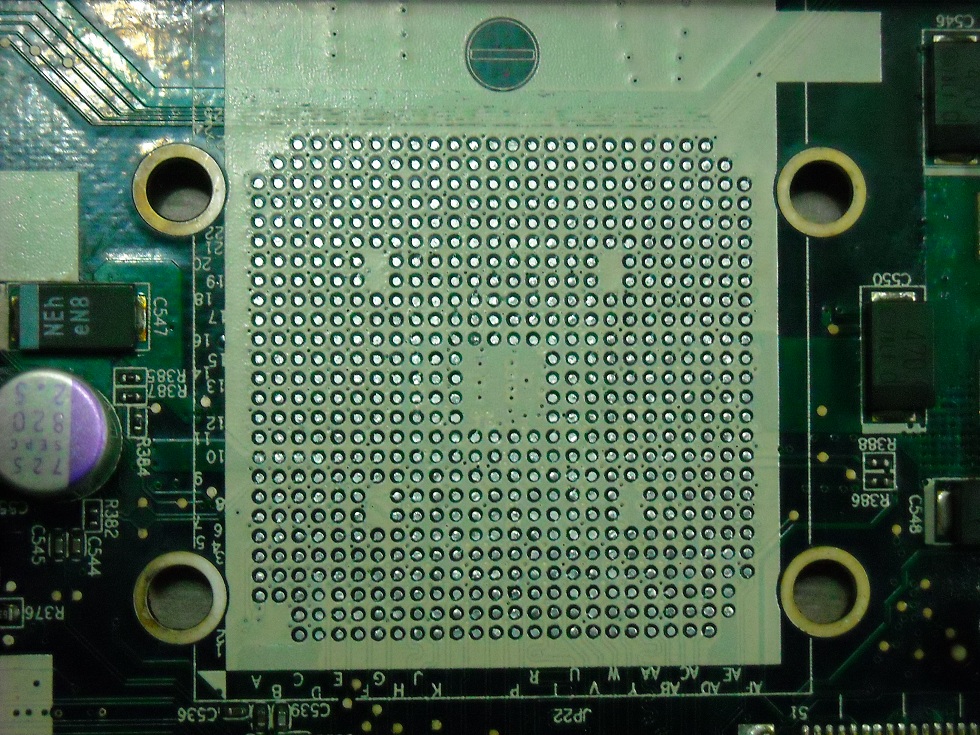

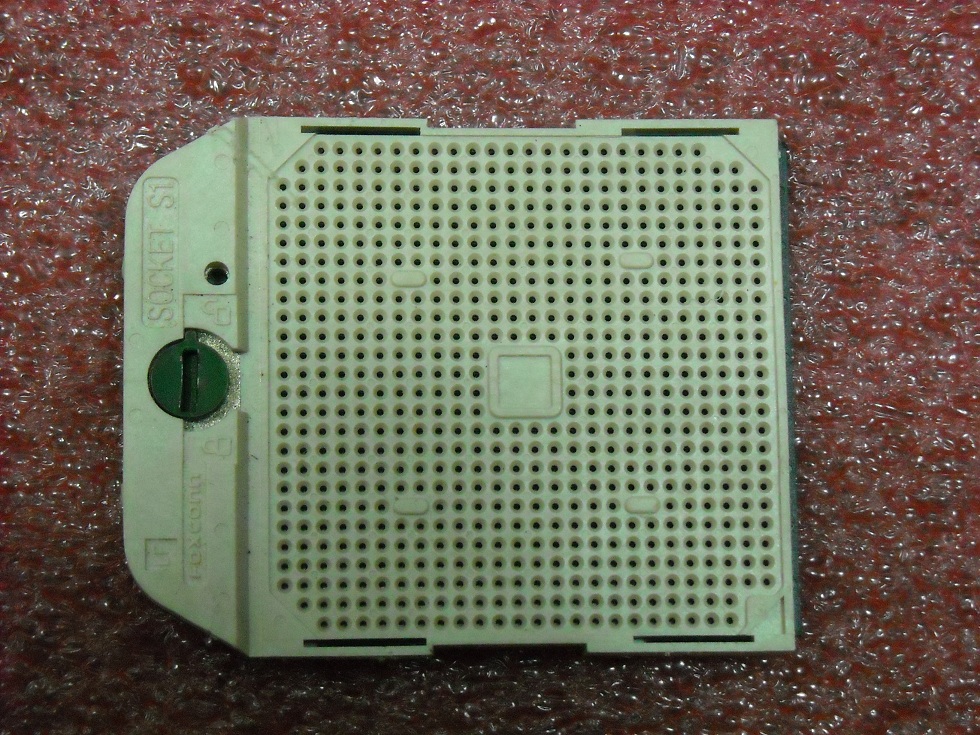

Qualche prova sui socket cpu
Allegato 9446Allegato 9447
Southbridge Intel 82801 HBM
la mia ne ha 4 e sono, una hot gun sopra, una hot gun sotto, una preheater e un altra da mettere nel giunto del bga. A breve diventano 5 visto che ho 2 pc410 vado a rilevare la temperatura nella parte + lontana ;)Citazione:
Originariamente Scritto da murdock78
ma scherzi?! che critiche?! ottimo lavoro! :D che materiale usi per pulire i residui ecc...??Citazione:
Originariamente Scritto da murdock78

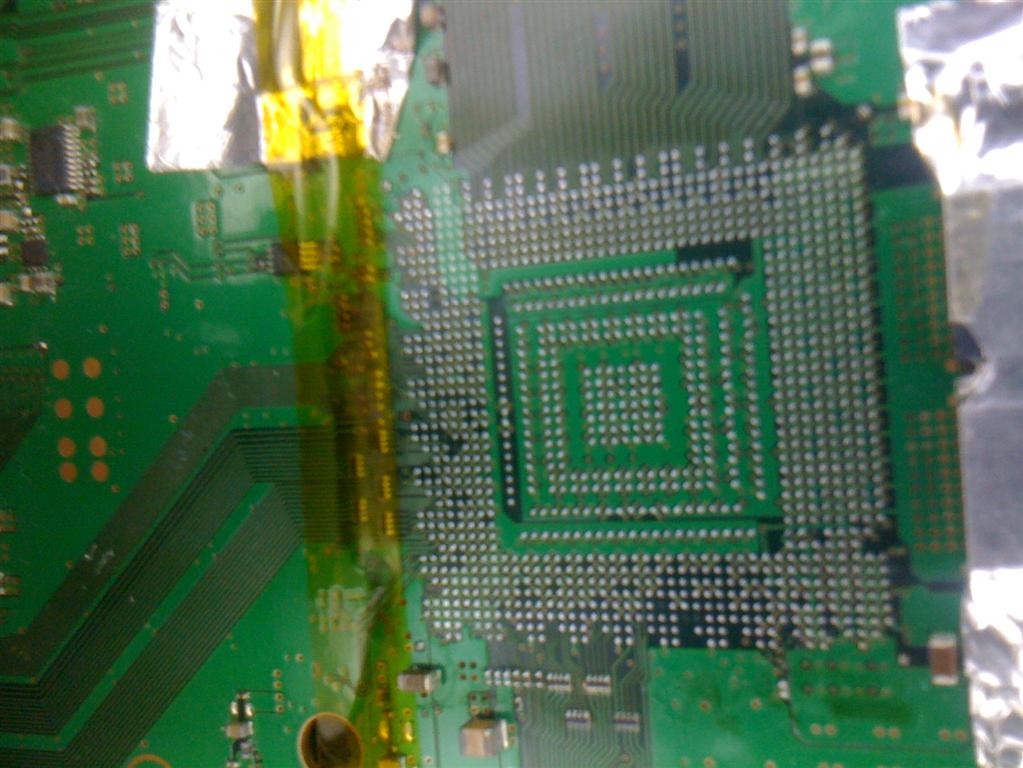

Allegato 9456
Allegato 9457

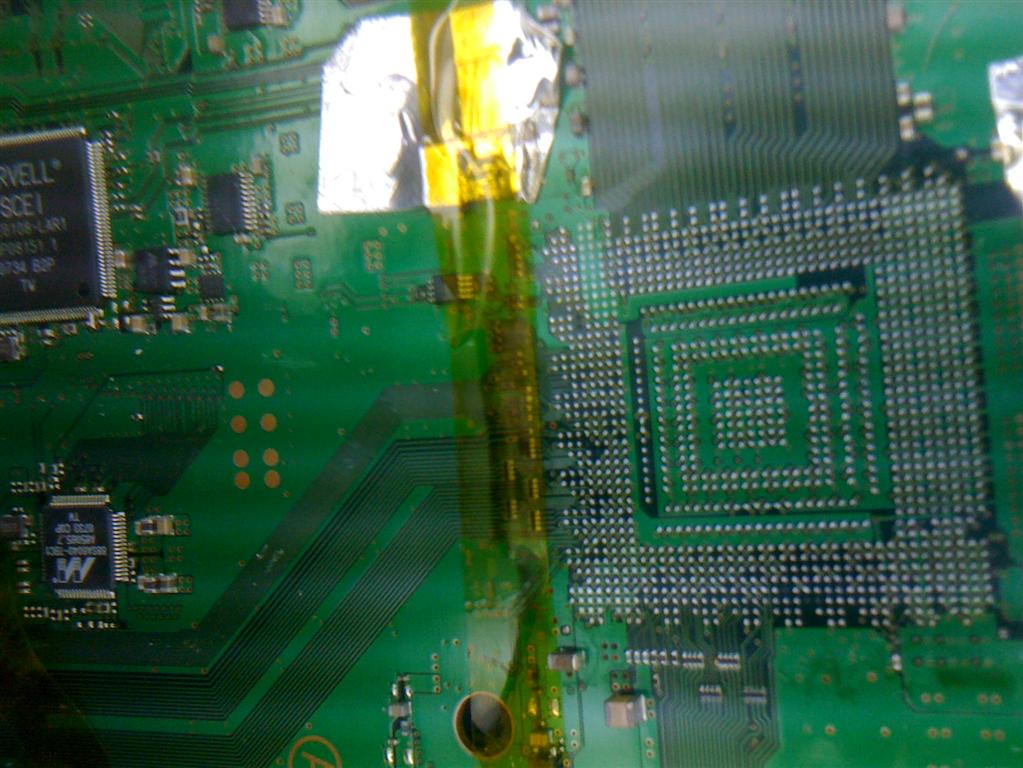

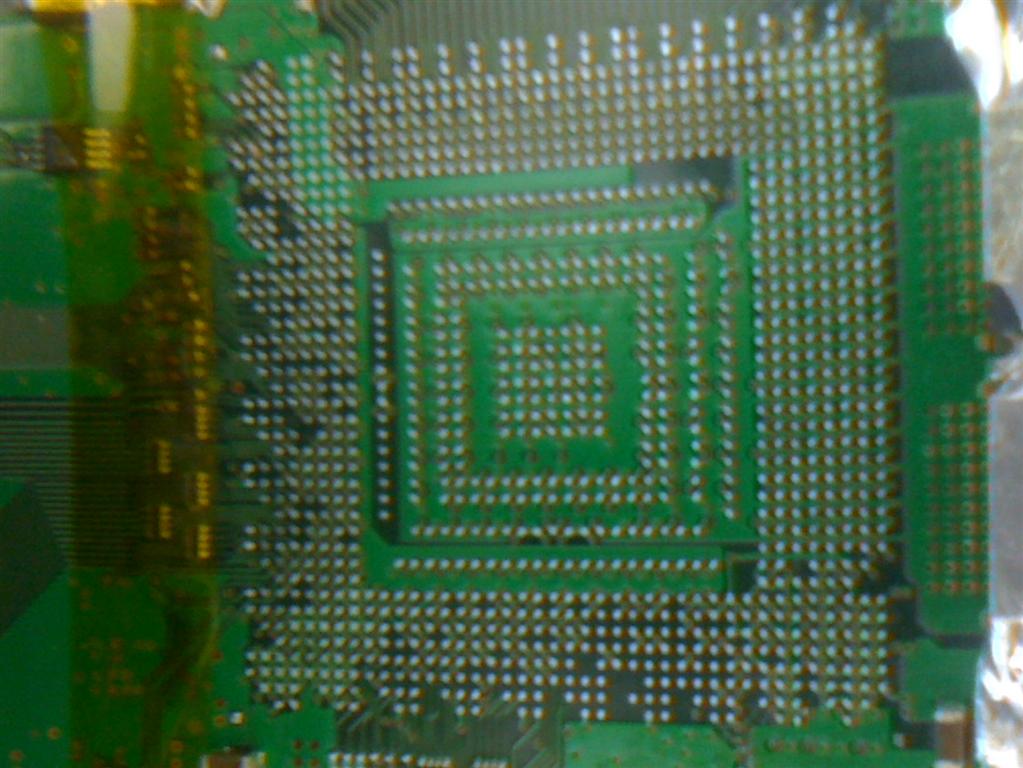

ps3 fat 40 gb
Allegato 9458
Allegato 9459
Allegato 9460
ancora non sono alla vostra altezza..... nemmeno come fotografo
La piastra la pulisco subito dopo che ho alzato il chip con una bella palla di stagno al piombo e saldatore con punta a fetta di salame, dopo aver raccolto tutto lo stagno passo la treccina per rimuovere gli ultimmi residui, ovviamente il tutto con l'aiuto del flussate amthec 559 ottimo per lead free ed infine pulisco il tutto con alcool isopropilico. Allo stesso modo faccio con il chip che però alla fine immergo nella vaschetta ultrasuoni con alcol isopropilico.Citazione:
Originariamente Scritto da djsaso
Non ti scoraggiare all'inizio capitava anche a me non devi scoraggiarti ci vuole una buona base di teoria e fare molta pratica e conoscere bene gli strumenti che si utilizzano.Citazione:
Originariamente Scritto da morph5
Come primi lavori sono buoni.
una la metto pure io dai, abbiate un pò di grazia.....sono ancora agli inizi....
http://uppix.net/b/7/e/6f66b0de215af...4758d805e1.jpg
Ma è gia reballato?Citazione:
Originariamente Scritto da criscros1989
Inviato dal mio GT-I9100 con Tapatalk 2
tu cosa ne dici? XD
Credo di si..
Se hai chiesto perchè le palline non sono perfettamente sferiche, succede anche a me.. Da che può dipendere? Troppo poco flussante? Palline di dubbia qualità? :confused:
Inviato dal mio GT-N7000 con Tapatalk 2
mah, non saprei, su quella GPU ci sono già tre prove addietro quindi un pò puo essere pure per quello
A me alcuni sono usciti cosí quando le ho staccate dalla maiboard ed è stato per il pre a 140º..addirittura nei vari test, una volta ho provato a non usare nessun flussante, staccando il bga vidi le sfere non unite e l'ho risaldato cosí cm stava e la mobo è partita :D (lo so è stato da killer quel test)
Inviato dal mio GT-I9100 con Tapatalk 2
svelo il mistero io. Per prima cosa non dipende dalle sfere, anche se fanno schifo le sfere se sono cromate, dopo che le hai rifuse ritornano cromate come prima o meglio. Se sono opache non hai messo il flux giusto, oppure hai un profilo errato e picco di temperatura errato. Niente di che...Citazione:
Originariamente Scritto da pocoyo2
Primo reballing con la mia nuova HONTON 392.
Sono ancora alla fase "cercasi schede da buttare via per cercare il profilo adeguato"
Ma qualche risultato si inizia a intravedere...
http://img.tapatalk.com/d/13/03/08/pe4ygy8a.jpg
ottimo lavoro ;)Citazione:
Originariamente Scritto da chojin
per il profilo basta una scheda madre.
Il problema è che per lavorare sulla risaldatura devi avere una scheda funzinante da eventualmente sacrificare, altrimenti non puoi sapere se hai fatto tutto a dovere:-)
