ho letto in rete un metodo, cioè passare della attack su tutte le piste, poi mettere dello scotch su tutte meno che quella da riparare, incidere la pista con un ago da 0.003 e poi passare la vernice elettroconduttiva, e rifare tutto il procedimento per ogni pista.
PS: puoi anche tagliare ulteriormente la pista per comodità se serve
Comunque bello questo Topic :)
???? non ho capito bene.....Citazione:
Originariamente Scritto da pocoyo2
cmq io pensavo di prendere un filo multicore e prendere un solo core che è sottilissimo e saldarlo
Dai, come il postfix delle xbox senza post out! Infila un filo sotto il bga e salda alla pallina.. Tanto sono entrambe esterneCitazione:
Originariamente Scritto da djsaso
from Galaxy NOTE
eheheh grazie del consiglio ma gli saldo un filo di capello come dice pocoyo e sto tranquillo ;)Citazione:
Originariamente Scritto da criscros1989
per il topic eheheheh ci voleva caspiterina! però postate tutto anche voi!! vogliamo vedere schede! BGA! repallaggi riusciti e falliti! cosi cresciamo sempre più come community e come esperienza! Qui possono postare esperti e non, insomma tutti! :D
smonta un motorino con le spazzole (vedi macchine radiocomandate) e prendi il filo smaltato dagli avvolgimenti.
nono ragazzi.. pessima idea.. le sfere non vanno saldate cosi XD il lavoro deve durare perchè è di un mio carissimo amico. La fusione di una sfera è importante. Il post sulle corona è un tasto dolente per me che sono pienamente contrario XD hihihi le palle non si toccano ahahCitazione:
Originariamente Scritto da pocoyo2
ecco come nascono le spatole di silicone
Allegato 8360Allegato 8361
ecco come si usa
http://youtu.be/Zix7WnwFo9Y
sto uppando il video e sarà disponibile a brevissimo, roba di 1 minuto ;)
Ecco perchè sei in gamba.. sei troppo preciso! xDCitazione:
Originariamente Scritto da djsaso
Non ti resta che il filo-capello
Ma è del normale silicone o è uno specifico per alte temperature?Citazione:
Originariamente Scritto da djsaso
:sSig_youtheman: :clapping:Citazione:
Originariamente Scritto da djsaso
Quando lavoro sulle schede madri faccio come se fossero mie. Poi mi piace vedere un bel lavoro fatto :) Ovviamente qui non si può fare altro che saldare dei fili.Citazione:
Originariamente Scritto da pocoyo2
silicone normale, niente di particolare :)Citazione:
Originariamente Scritto da pocoyo2
ecco ragazzi, nuovo lavoro. Reball su xbox 360 path
Allegato 8364Allegato 8365Allegato 8366
per le piste le ho ricostruite ma nada.. non va mi sa che la cpu si a fusa perchè le piste che erano tagliate inizialmente davano 0003 e mettevano in corto le bals della cpu :(
che versione di xbox è? non puoi cambiare cpu e nand?Citazione:
Originariamente Scritto da djsaso
e si come se fosse una passeggiata nel parco XD ahahahahCitazione:
Originariamente Scritto da liberty87
ma dai ti sminuisci? alla fine è una cpu da reballare e una nand da saldareCitazione:
Originariamente Scritto da djsaso
come hai realizzato quel salamone di silicone XD?Citazione:
Originariamente Scritto da djsaso

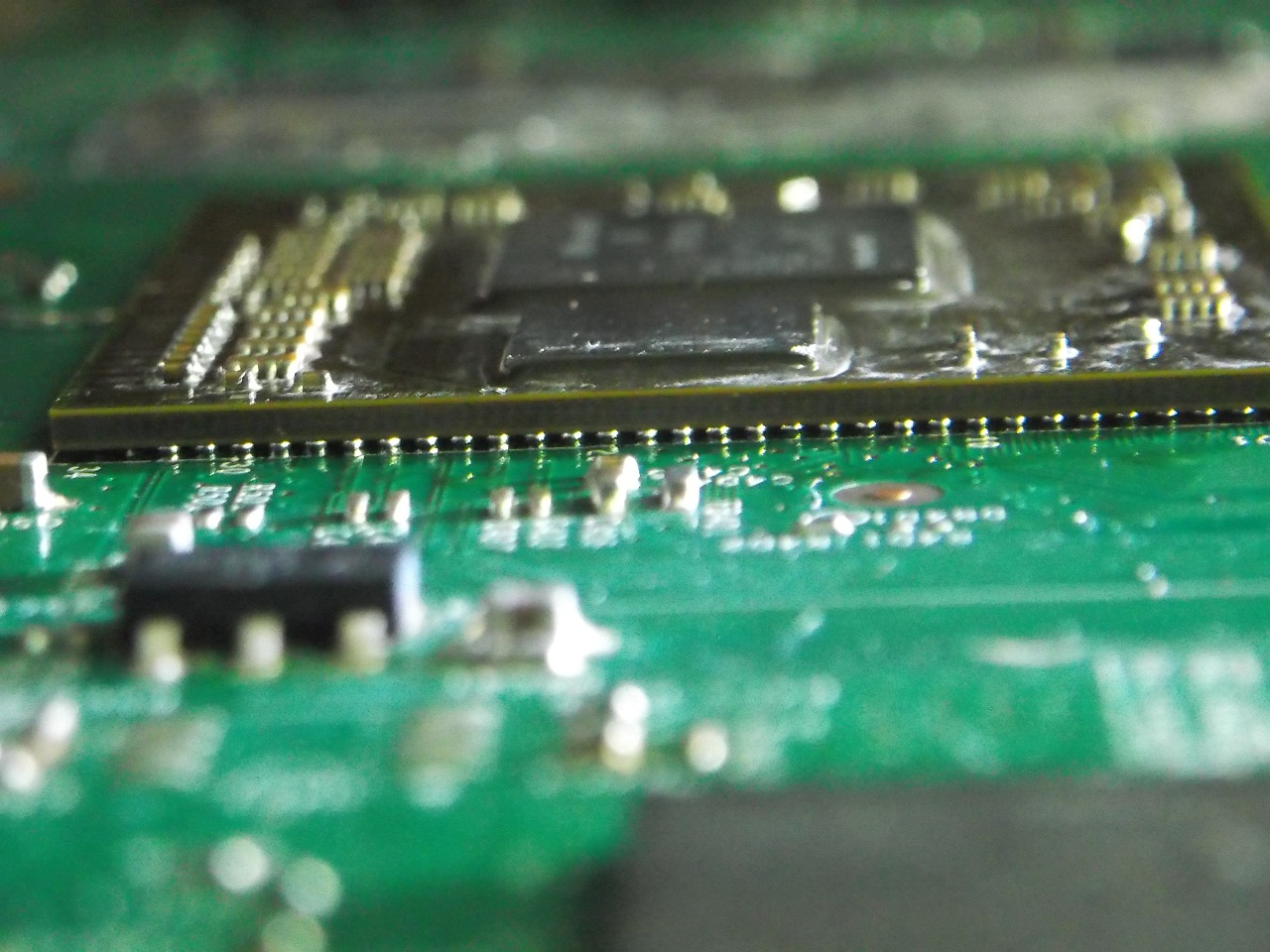

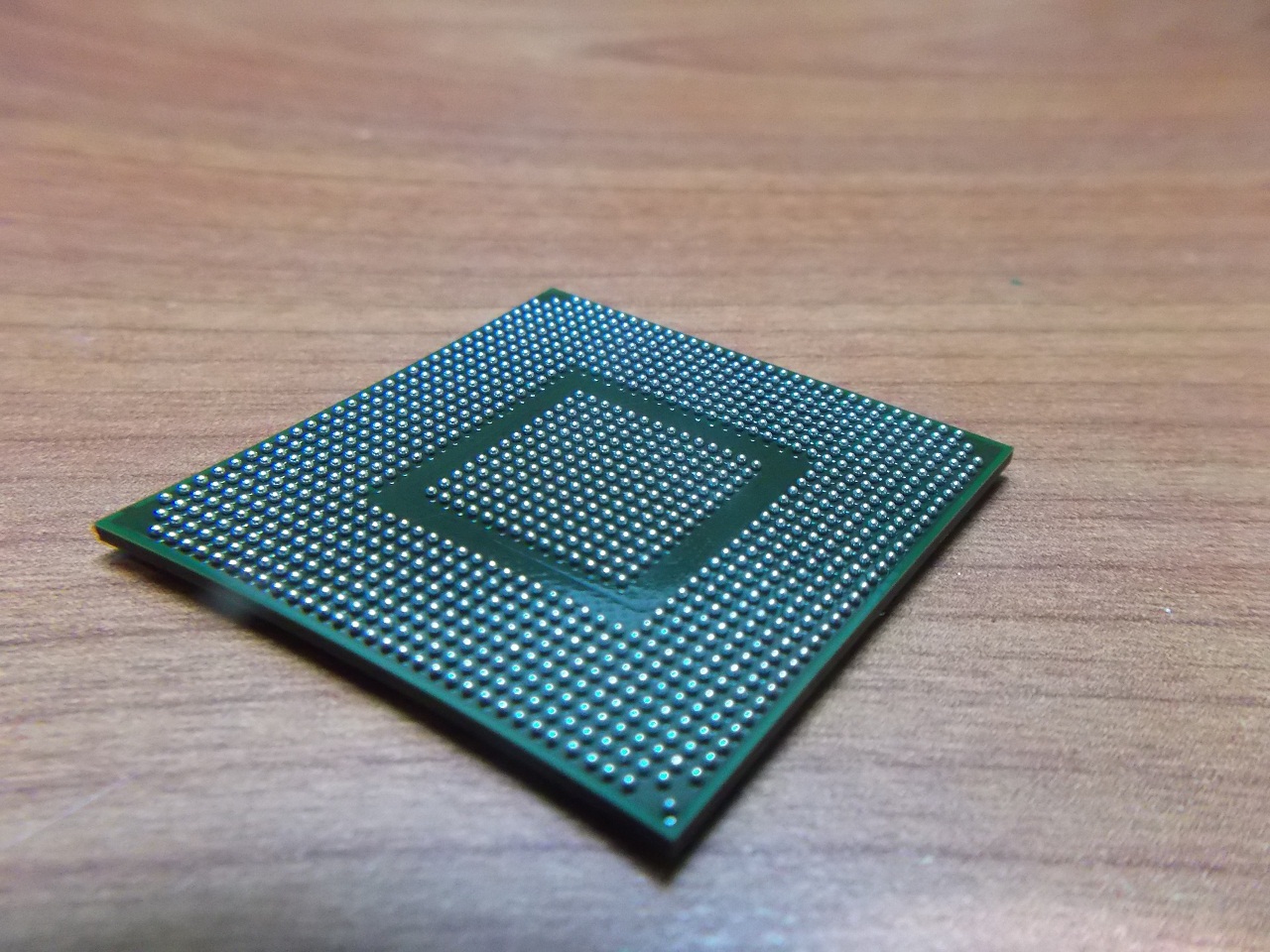

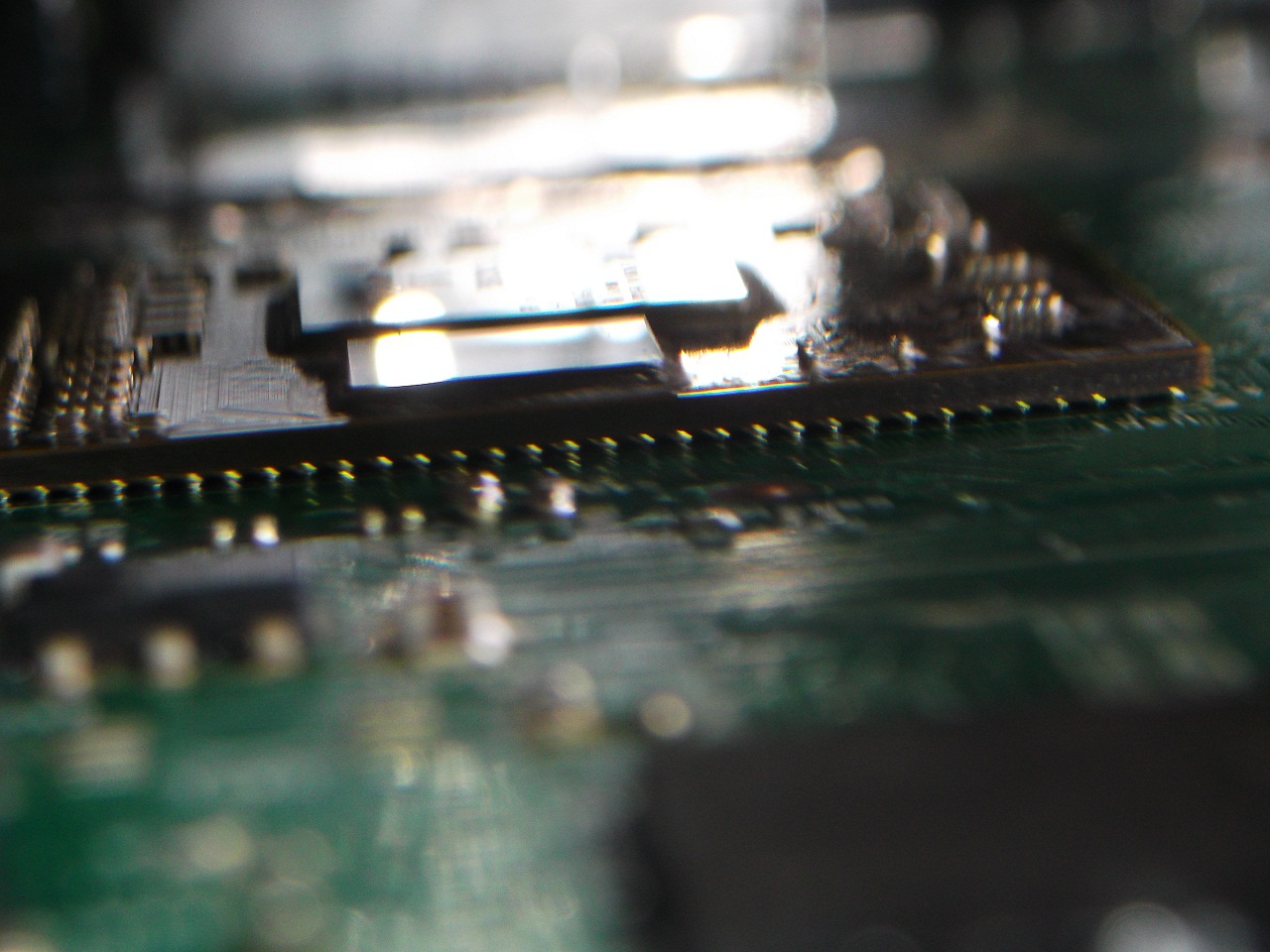

so che questa foto non vale ma mi sono ricordato di farla solo a fine processo...:D
Allegato 8375
nono vale sempre, cosi vediamo tutti come rimane saldata una gpu. Dalla foto si vede che è parallaela alla mobo e non è alta da un lato rispetto ad un altra, quindi ergo che la saldatura sia andata a buon fine ;) bravo dottoree! :DCitazione:
Originariamente Scritto da Armand
Corete corete, tanto prima o poi vi raggiungo ahhahahahah, a parte gli scherzi complimenti !!!!!!!!!!!!!LAVORI STUPENDI :encouragement::encouragement:
Io uso una spatola in teflon e mi trovo molto bene. È più rigida ma essendo regolare non si deve adattare al fondo e pulisce una bellezza, due spatolate e via.
Inclinata a 40°
Allegato 8386
Inviato dal mio Galaxy Nexus con Tapatalk 2

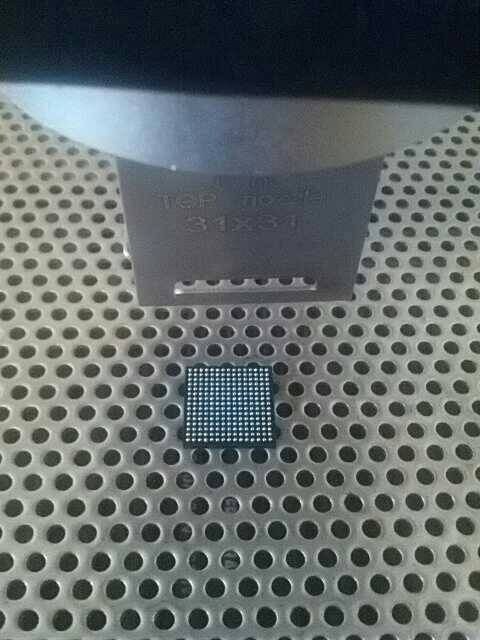

Un hana appena reballato :D
Allegato 8903
Inviato dal mio Galaxy Nexus con Tapatalk 2
ottimo lavoro ziopippo! :D
Eheehe l'hana è piccolina..
Questa maledetta zephyr le ha tutte..3led reballata la GPU non va l'audio..gli cambio lo scaler e vediamo se non va ancora la butto!
Inviato dal mio Galaxy Nexus con Tapatalk 2
dai un occhiata qui:Citazione:
Originariamente Scritto da djsaso
[url=http://www.circuitrework.com/services/circuits.shtml]Circuitry and Plated Hole Repair[/url]
Con il cell non vengono benissimo.. Ma l'idea la rende eheh..
Inviato dal mio Galaxy Nexus con Tapatalk 2

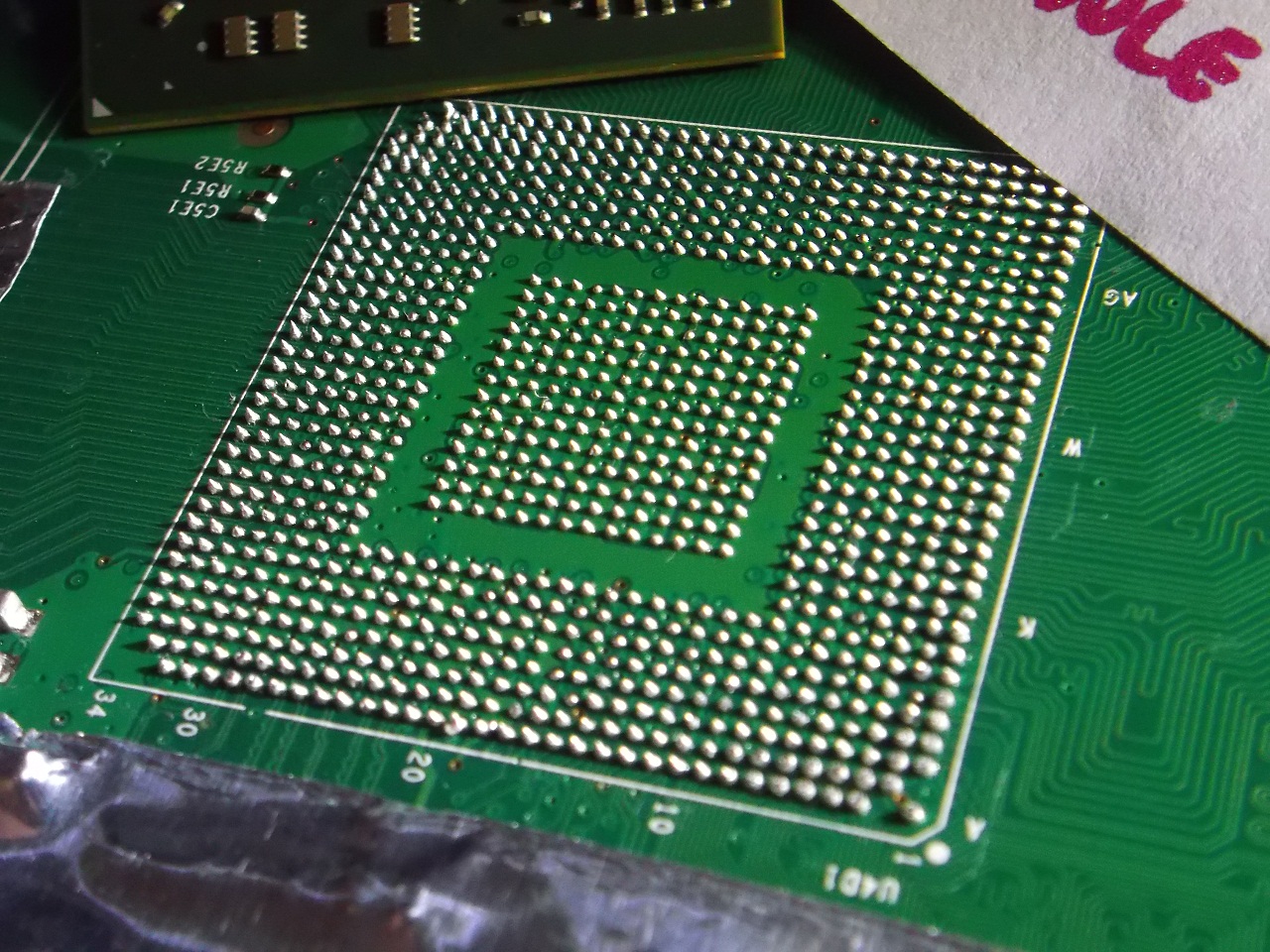

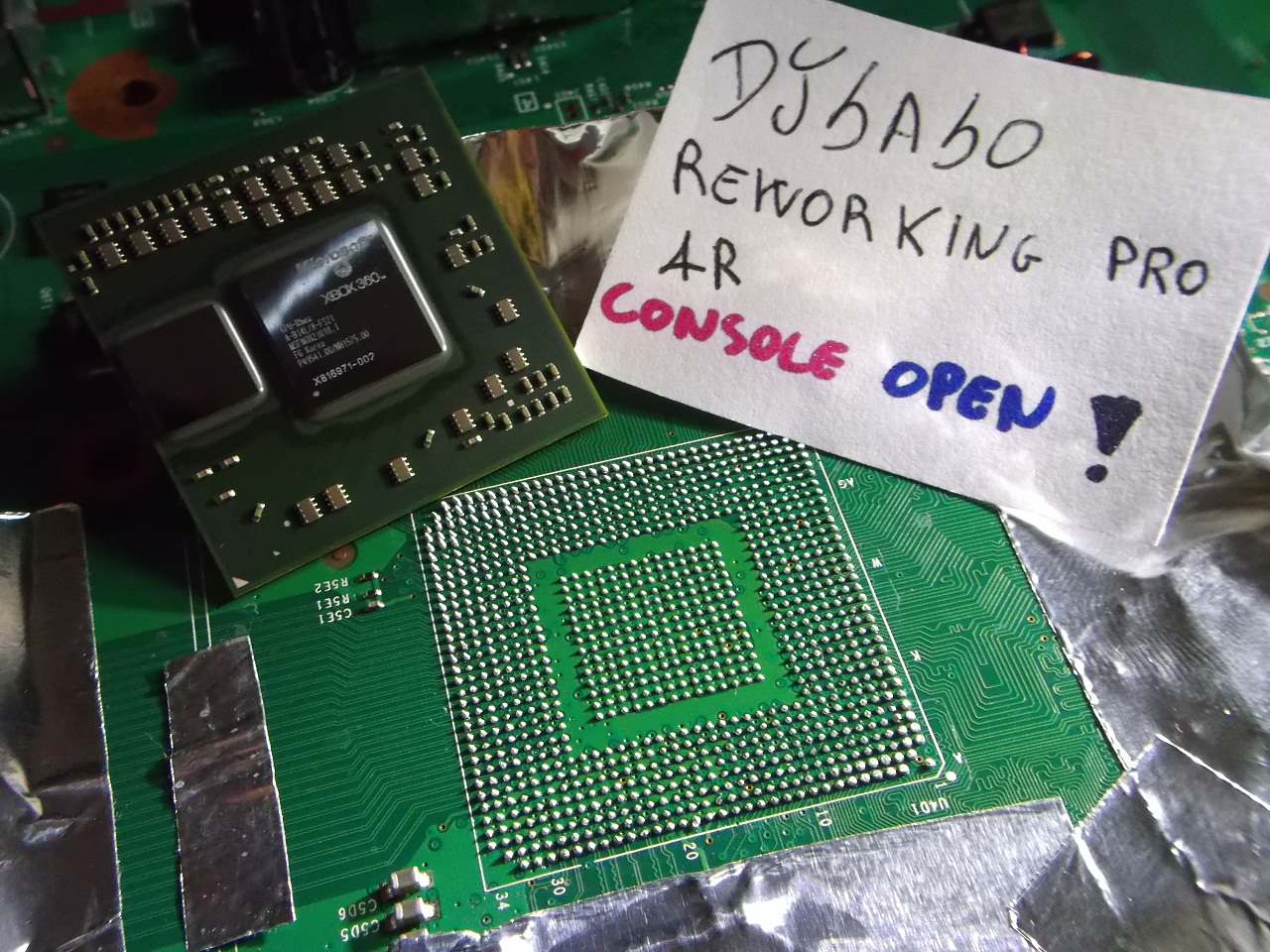

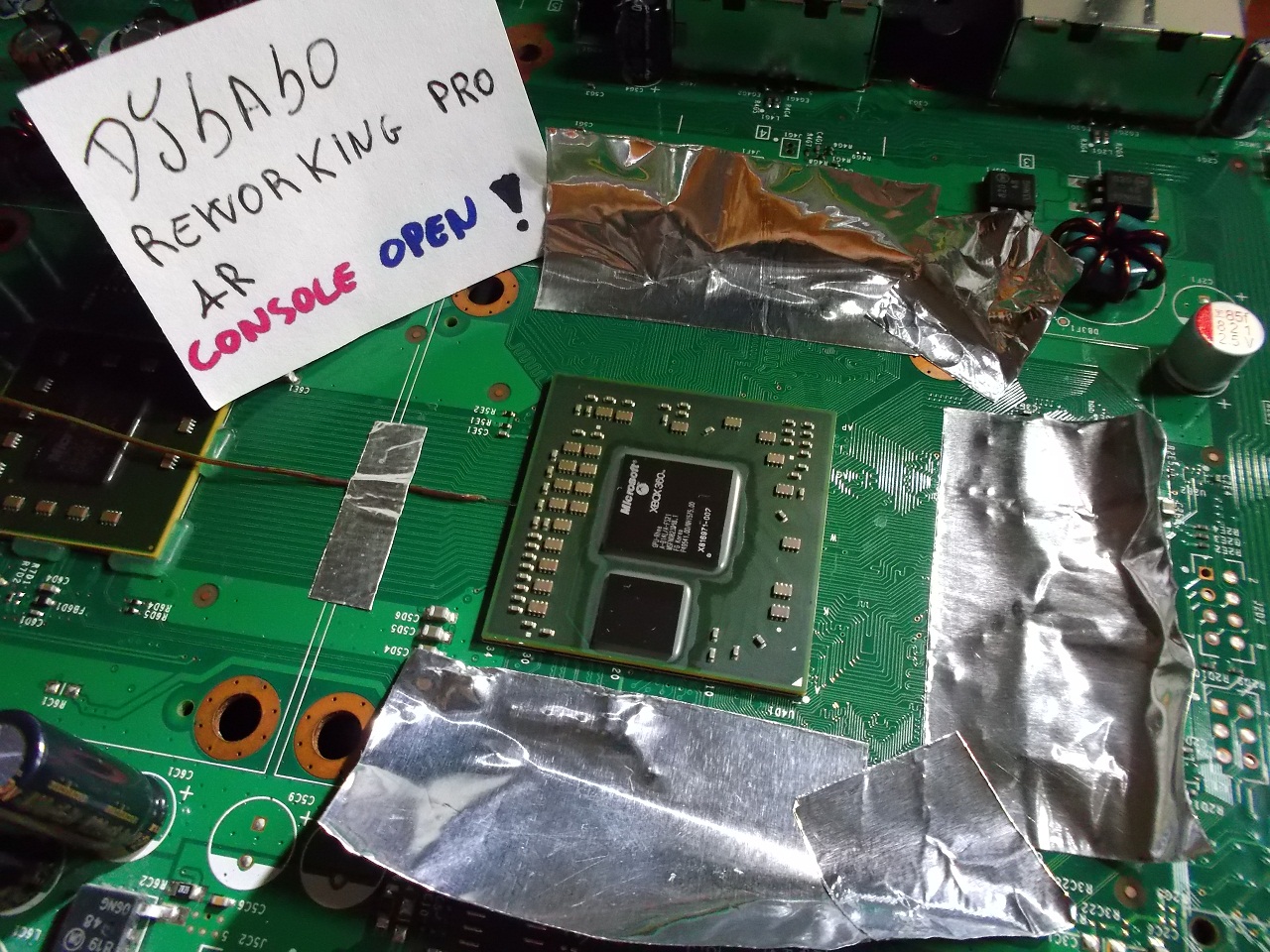

Ecco una gpu dissaldata da una mobo falcon per riparazione del famoso problema 3 led rossi.
Allegato 9009Allegato 9010Allegato 9011Allegato 9012

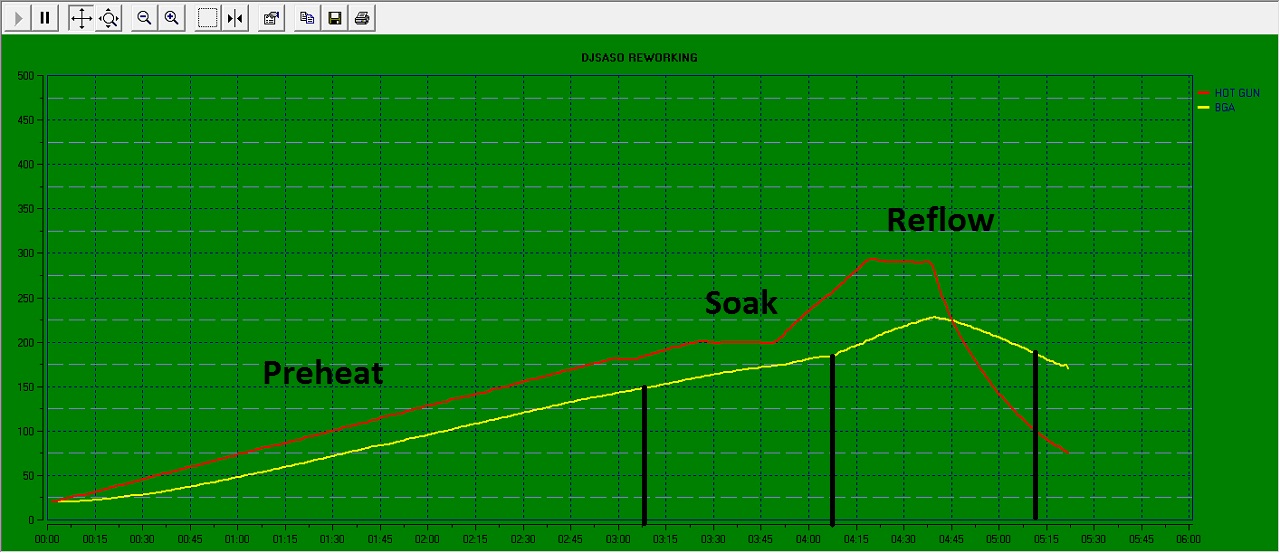

il profilo è solo per dissaldare il bga senza piombo

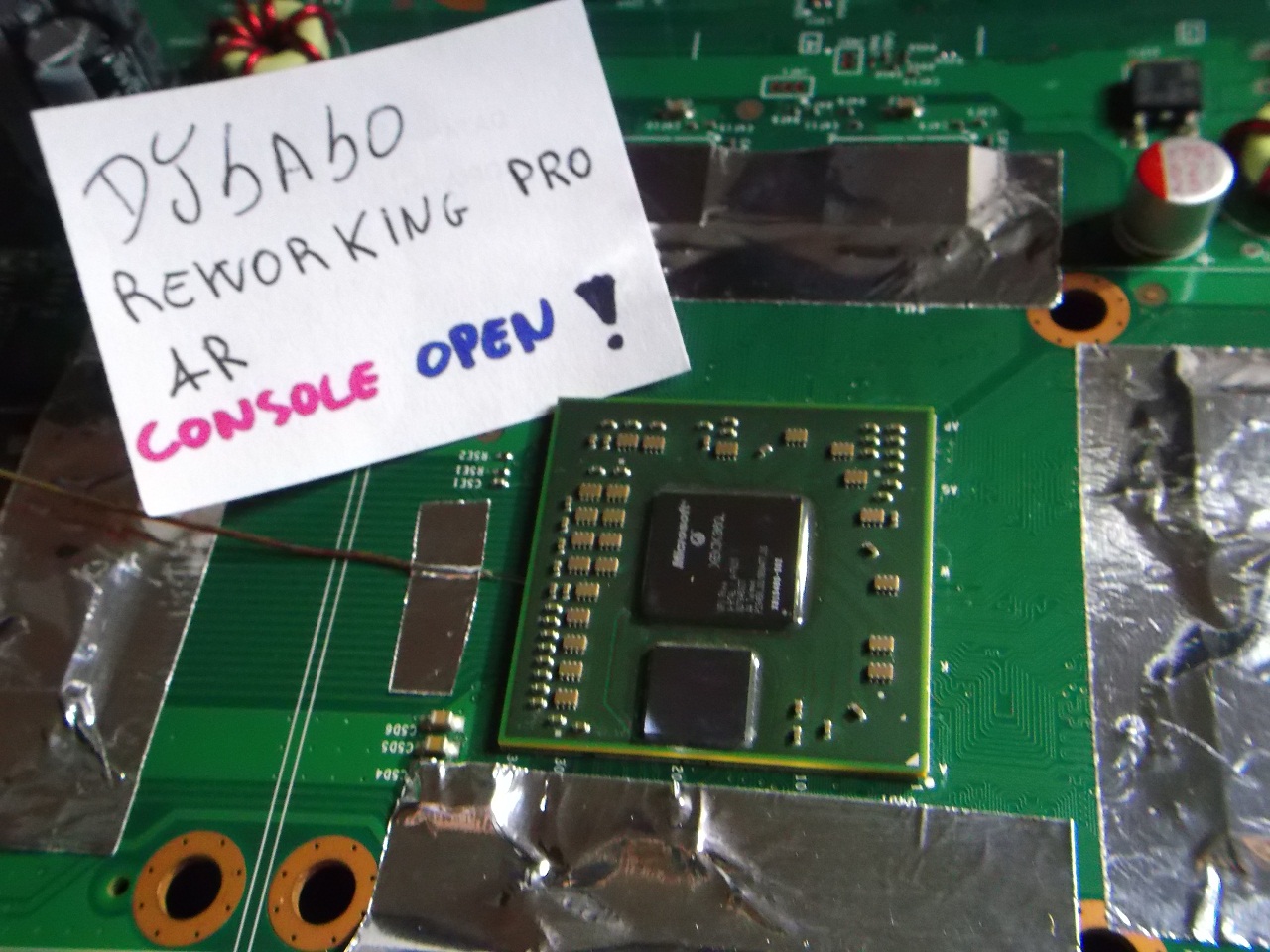

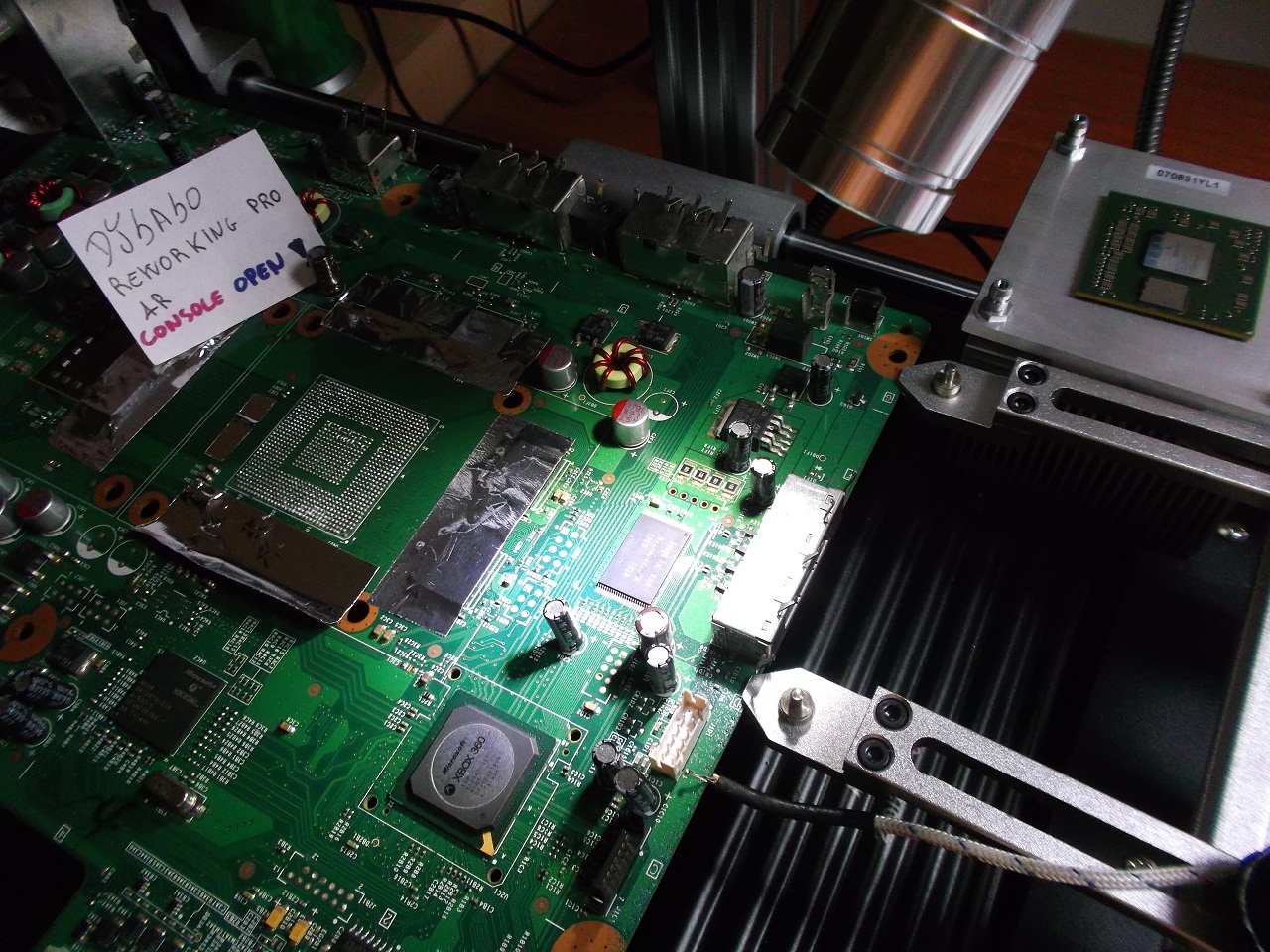

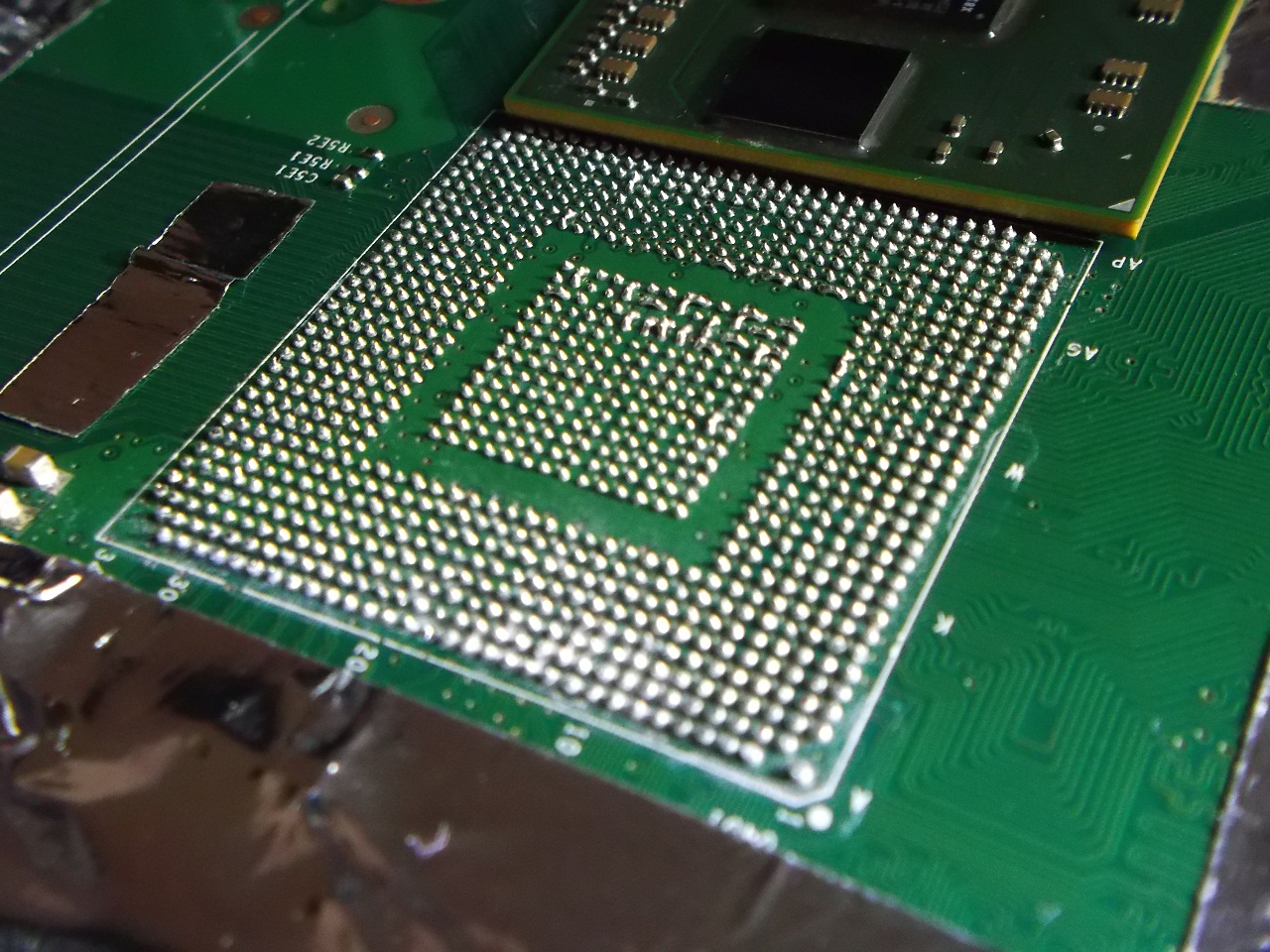

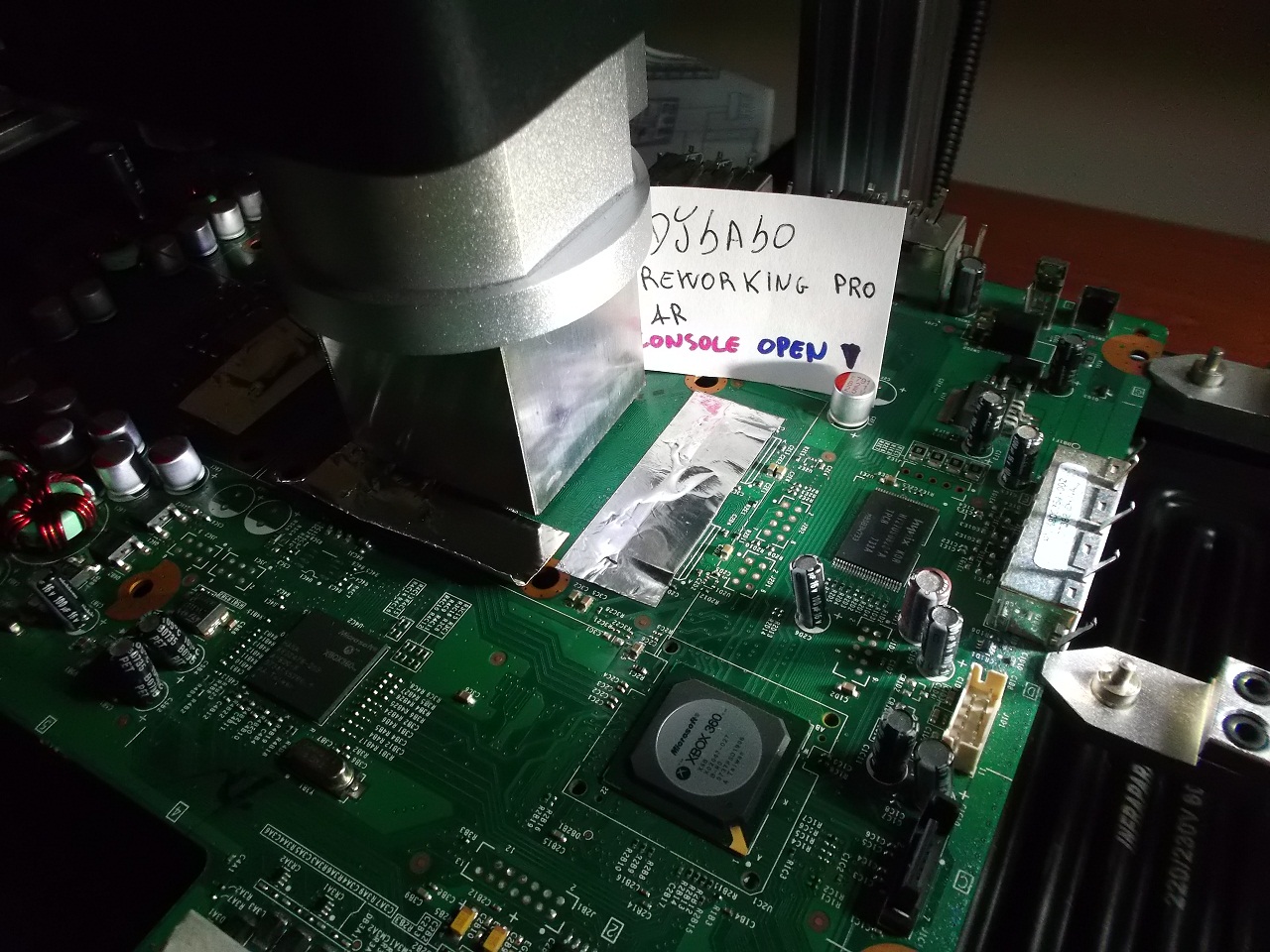

fresco fresco di frigo, nuovo lavoro di reworking, sempre xbox con 3 led rossi
Allegato 9027Allegato 9028Allegato 9029Allegato 9030Allegato 9031

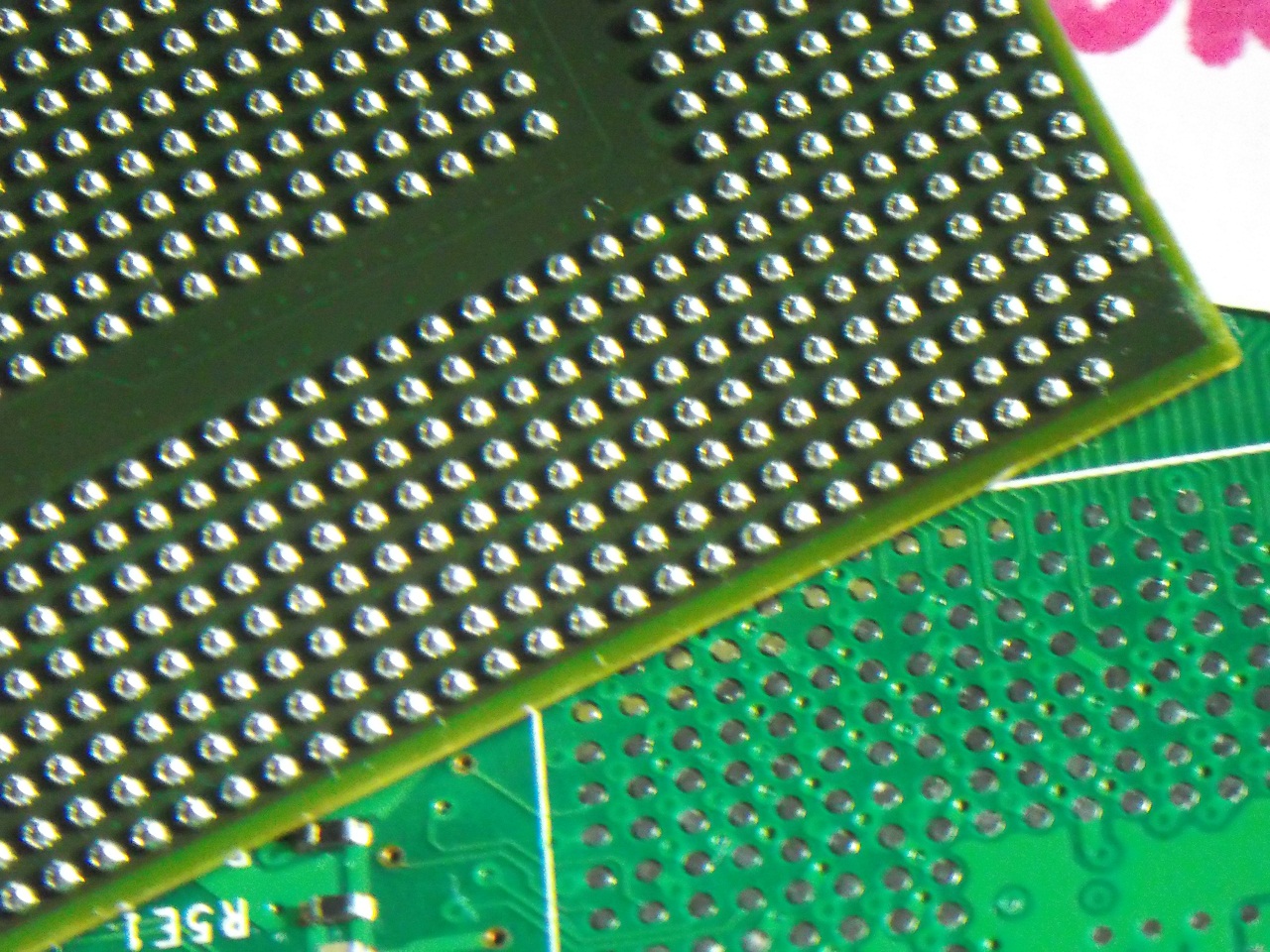

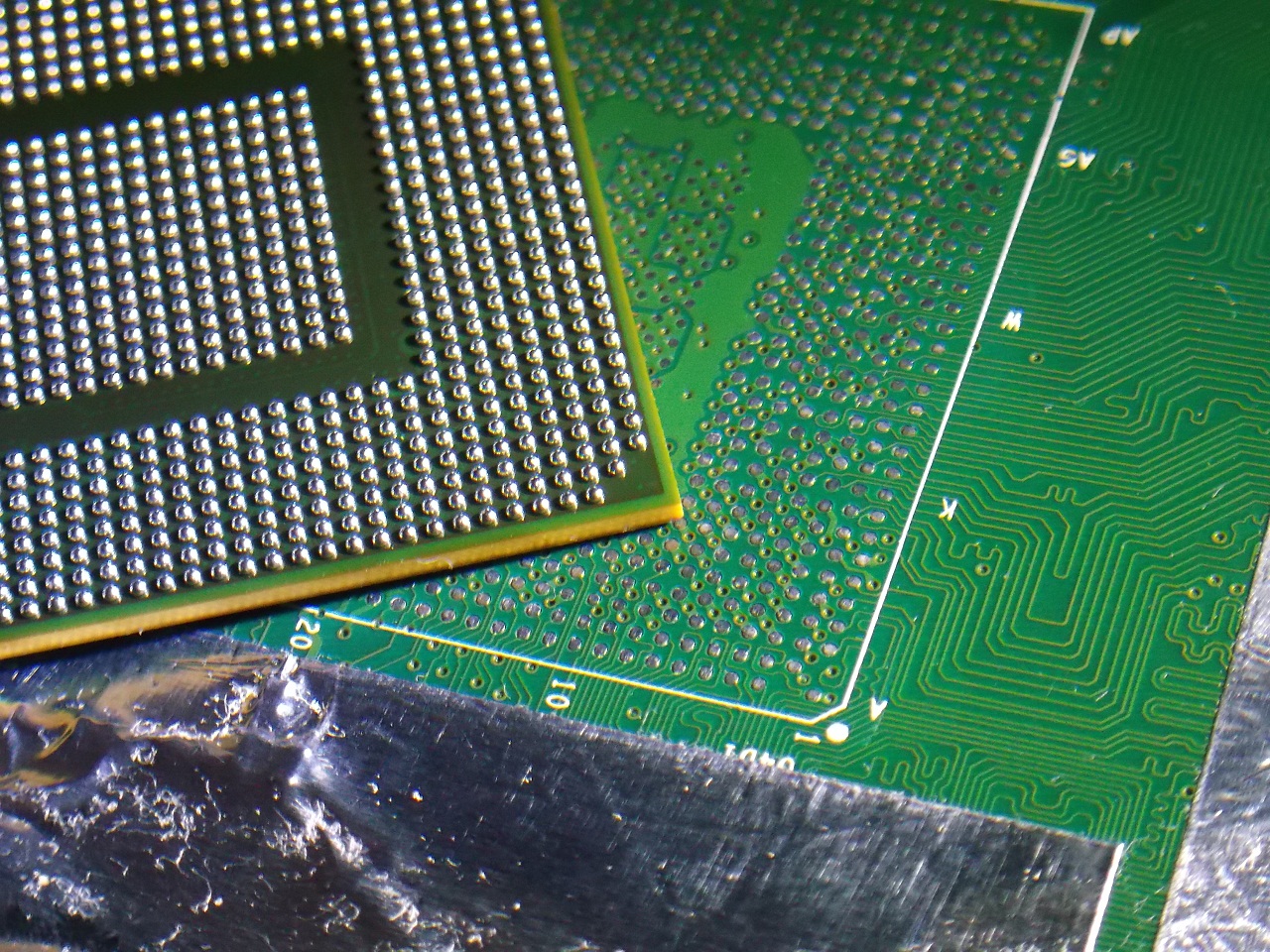

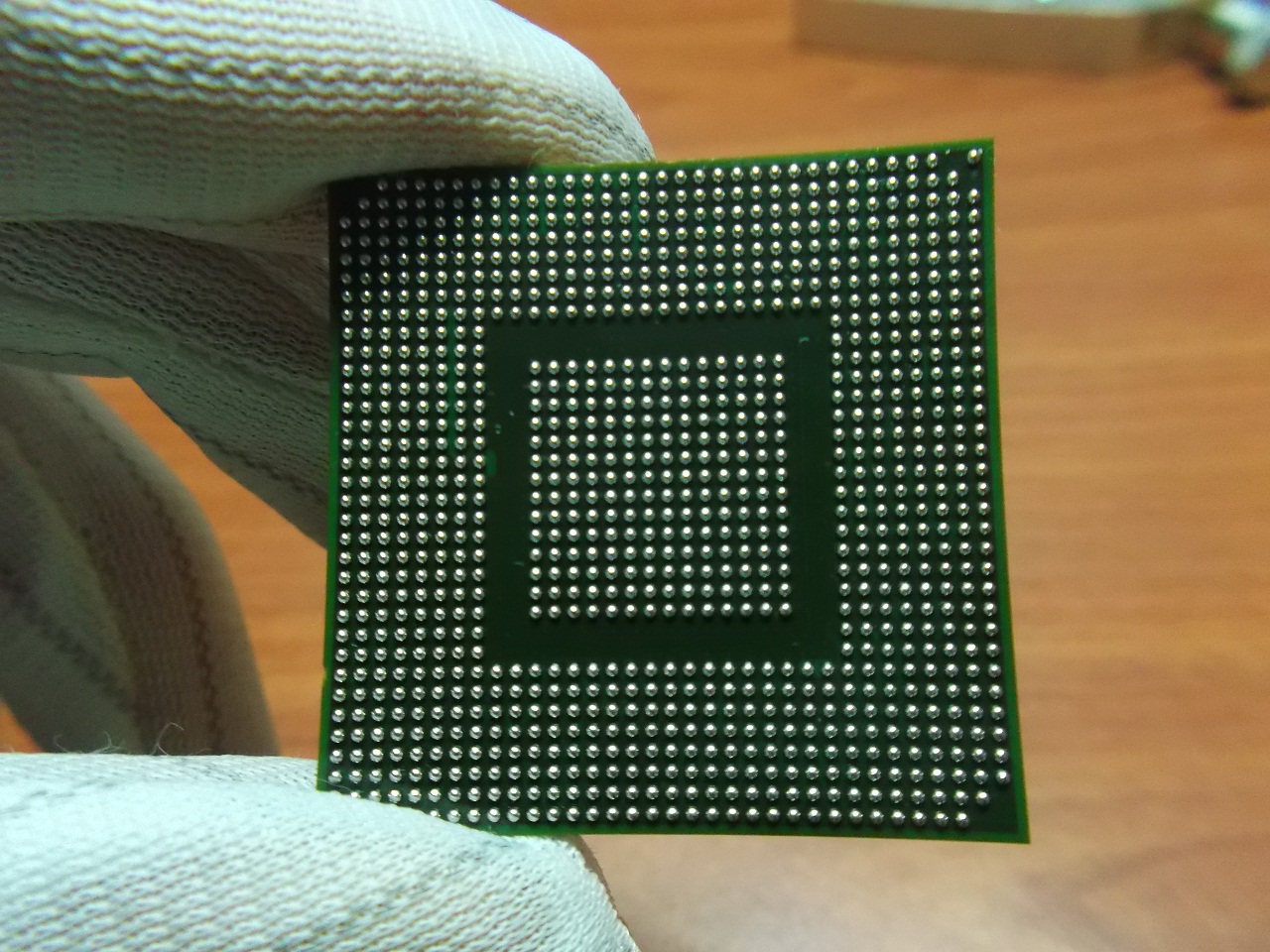

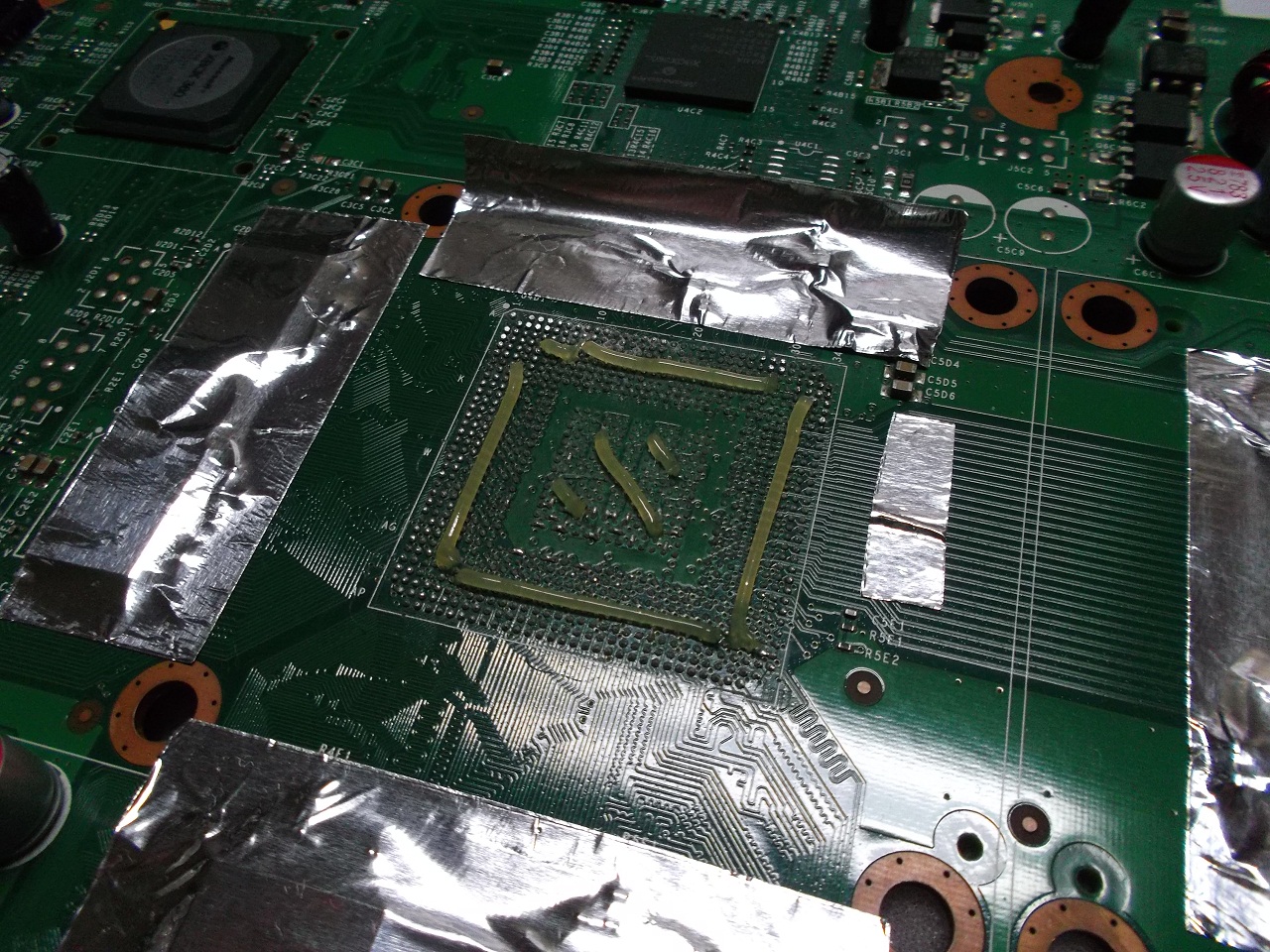

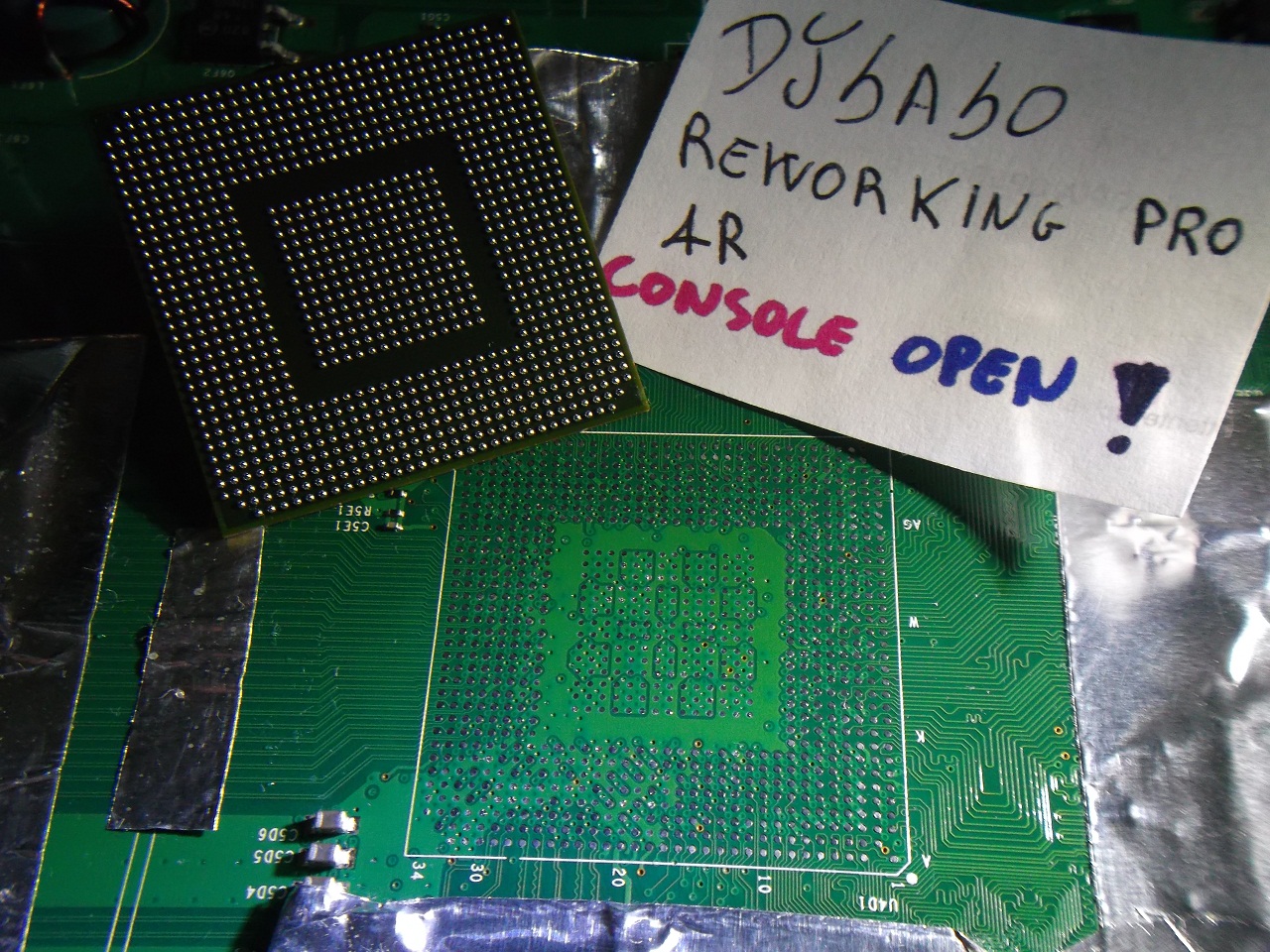

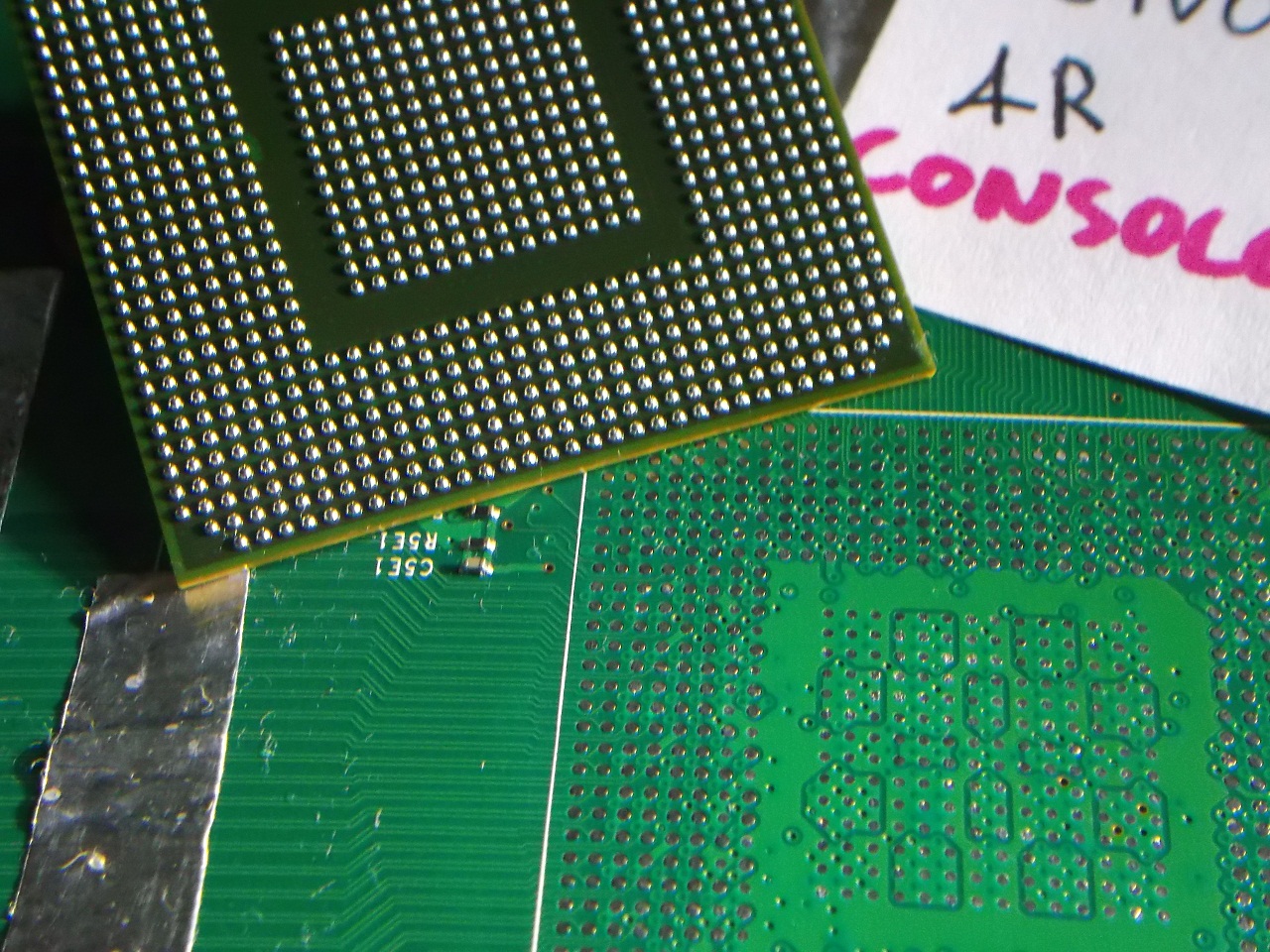

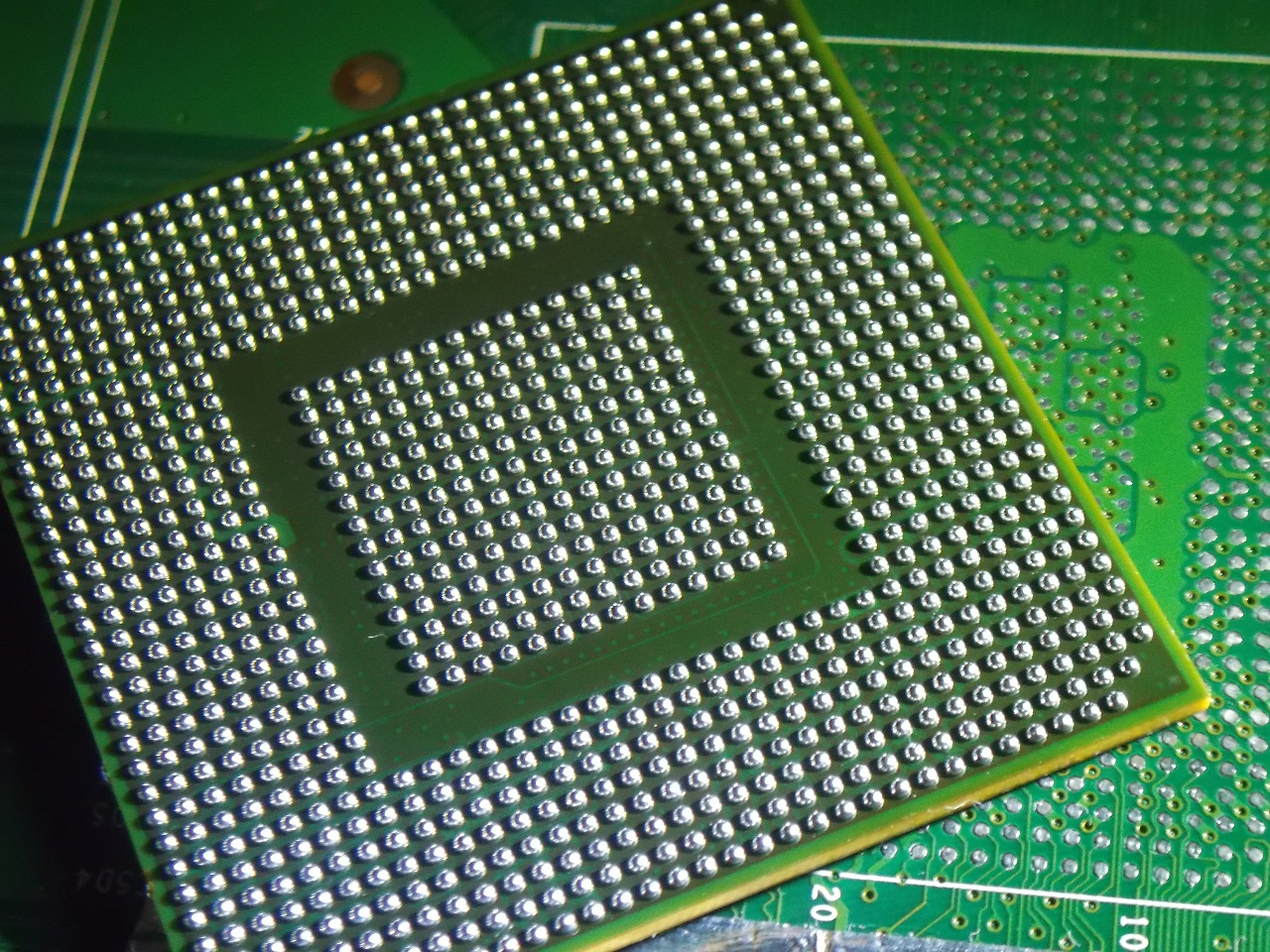

ecco la gpu reballata e la mobo pulita, il lavoro di oggi è stato per 2 schede madri xbox
Allegato 9095Allegato 9096Allegato 9102Allegato 9097Allegato 9098Allegato 9099Allegato 9100Allegato 9101

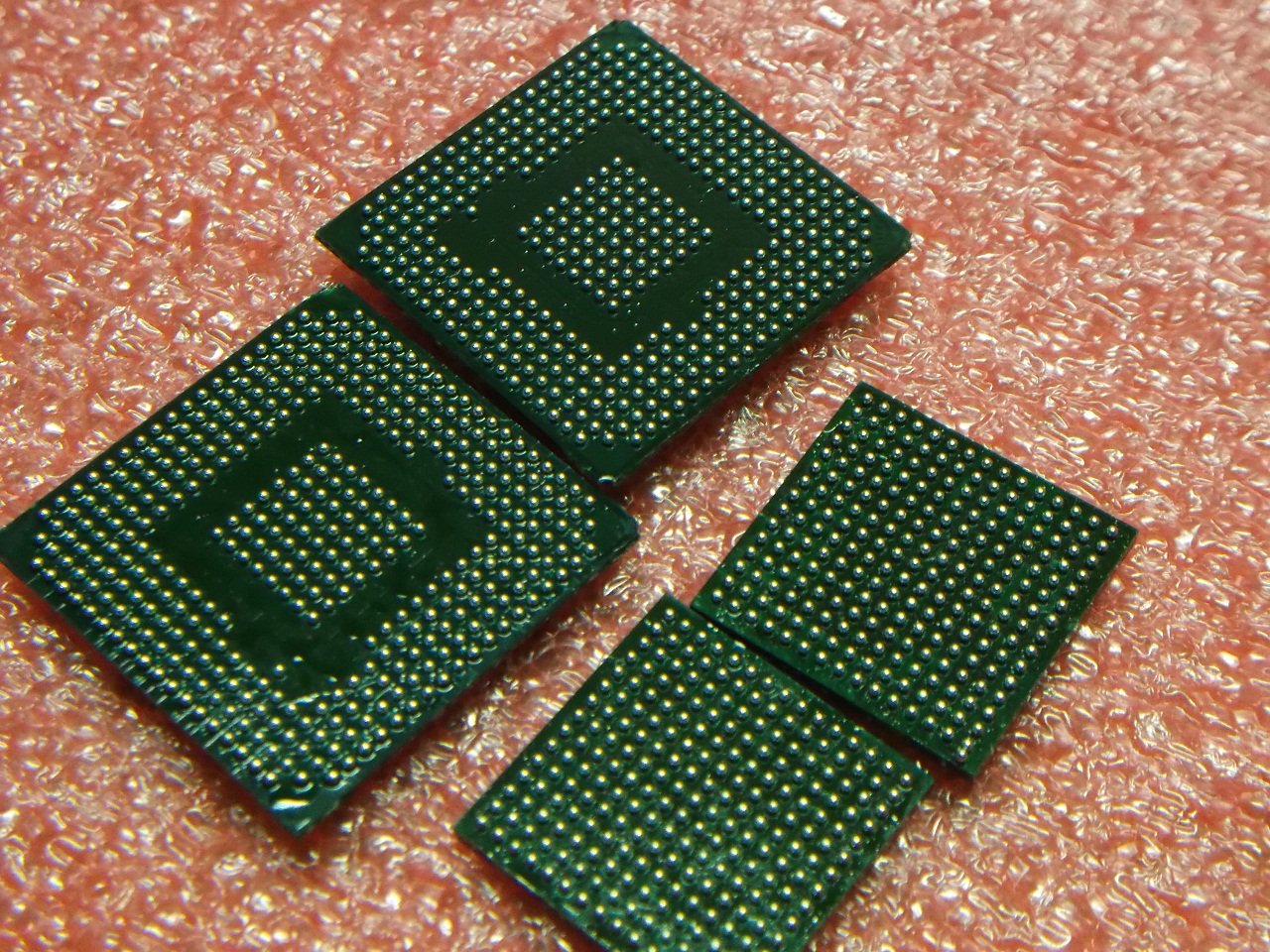

repallaggio di 2 SB e 2 chip scaler con sfere e flux originali come al solito
Allegato 9119
si fanno le xenon ancora salvatò?!!!sò pazze le persone :D!!!cmq ottimi lavori
quale xenon? quelle sono falcon XD cmq si se capitano se fano :DCitazione:
Originariamente Scritto da nexus
Sì lo so che sn Falcon giusto per chiudere :)

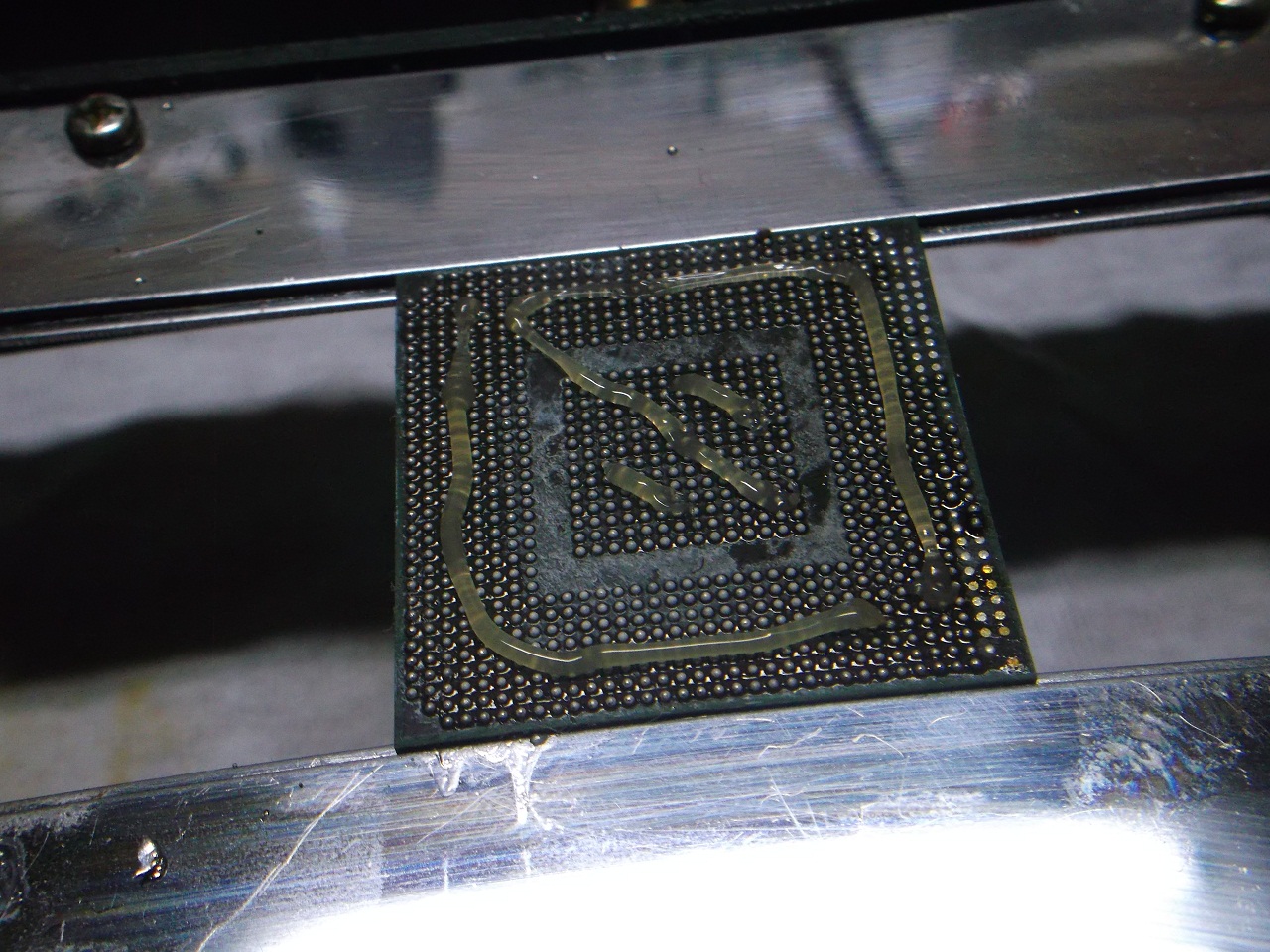

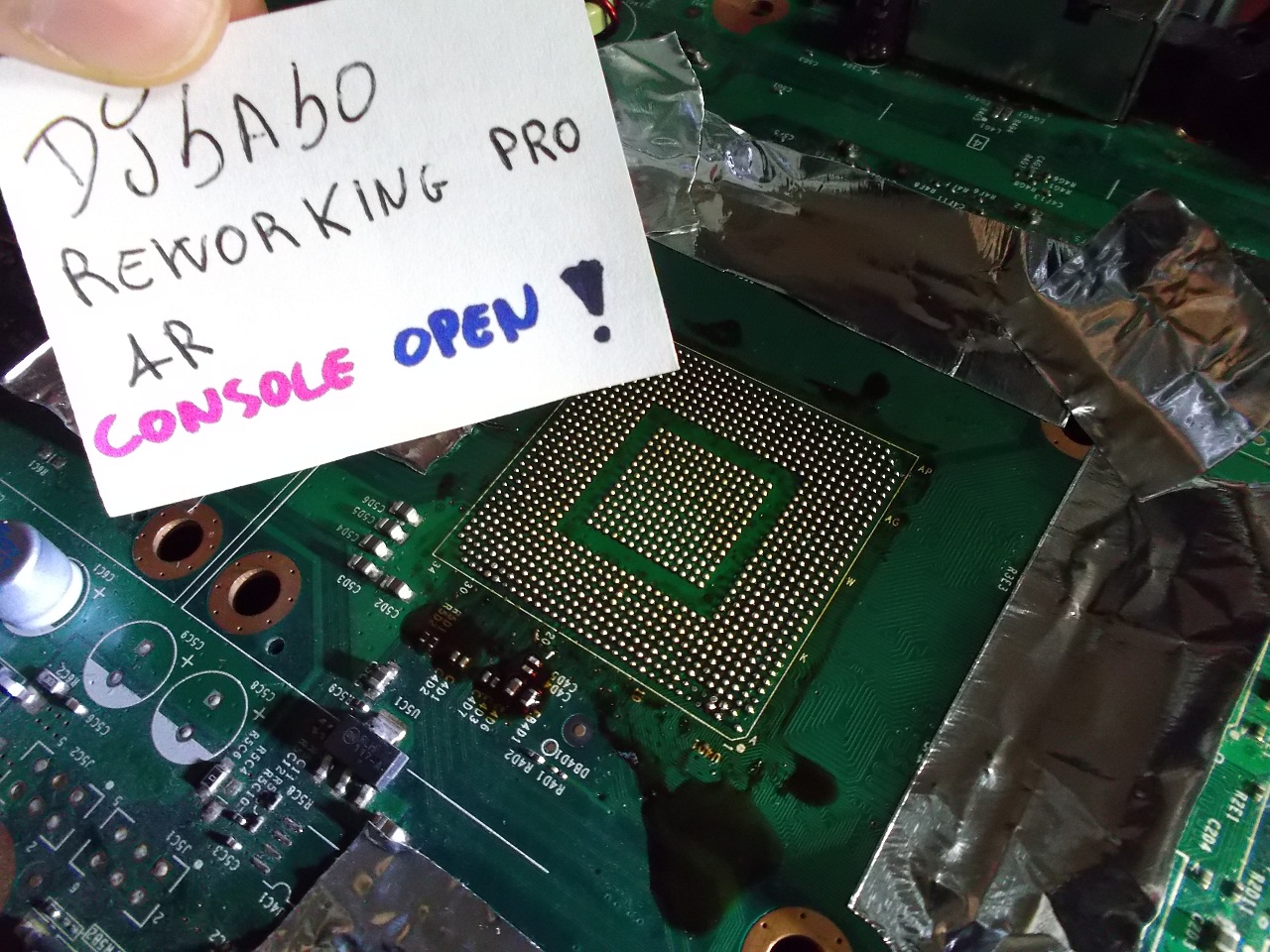

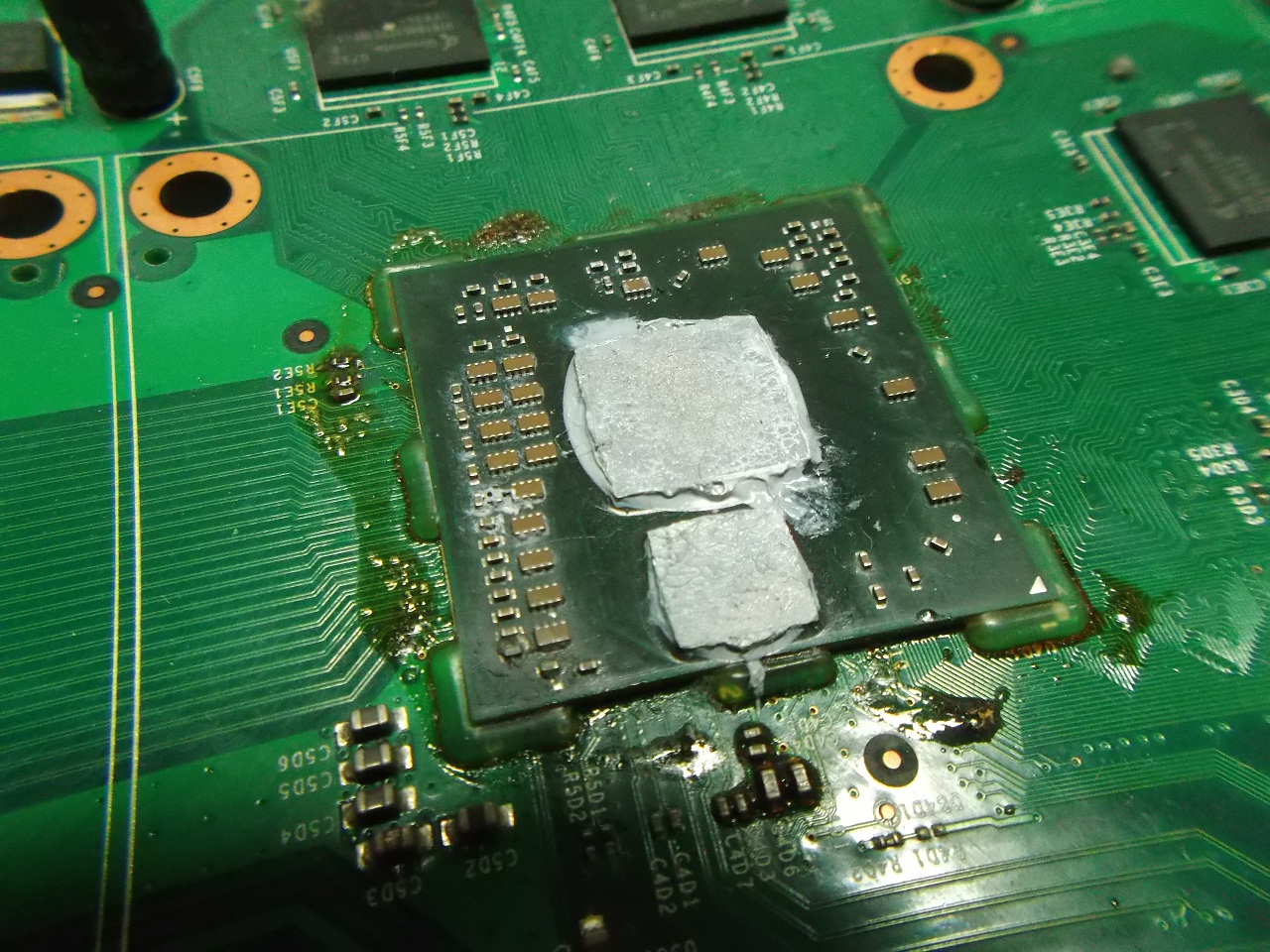

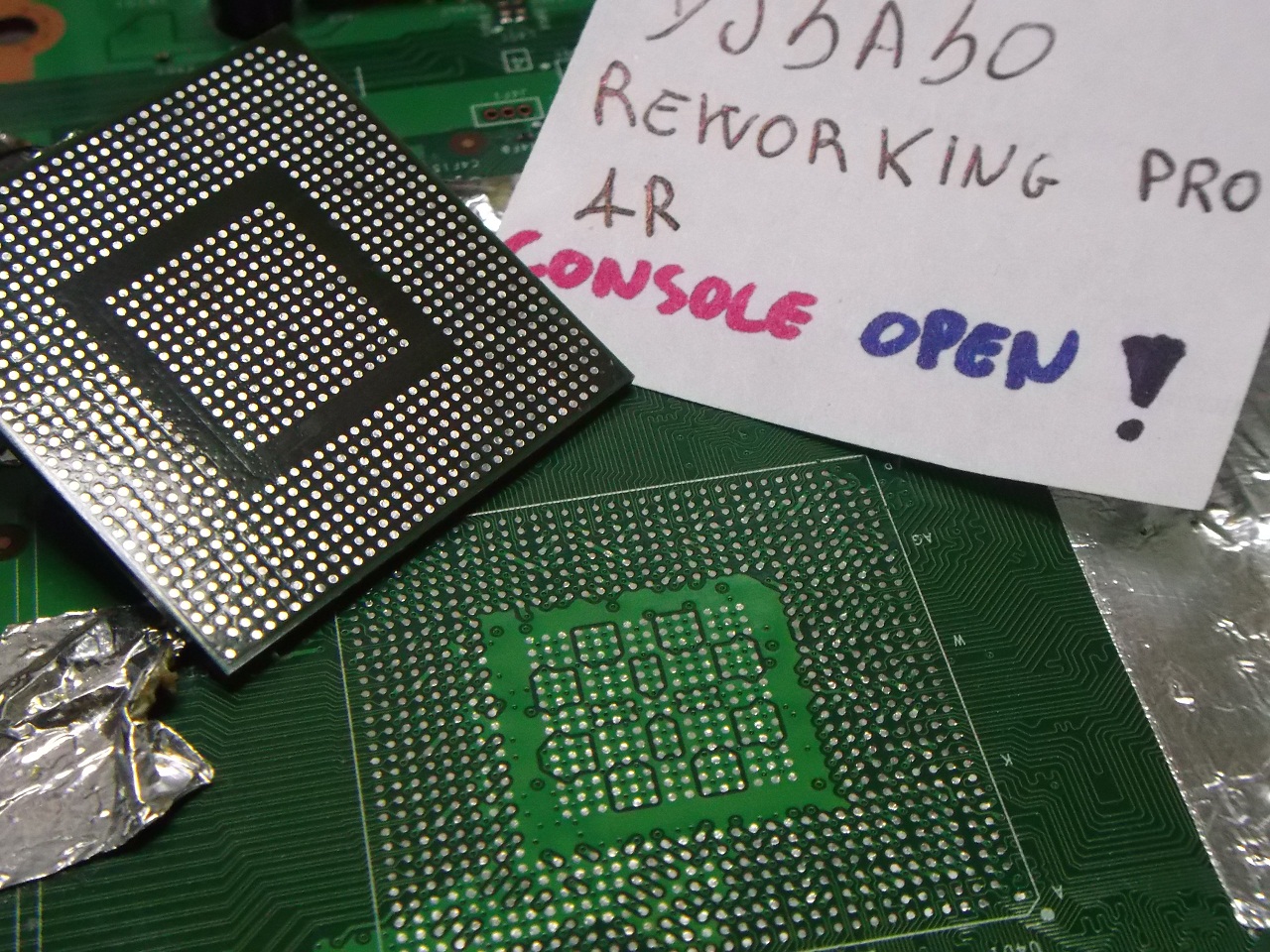

ecco una mobo da reballare che è stata reflowata in precedenza con flussante di padre pio super miracoloso, credo quelli della baia, hanno un colore al tuorlo d'uovo XD ahah
Allegato 9241Allegato 9242Allegato 9243

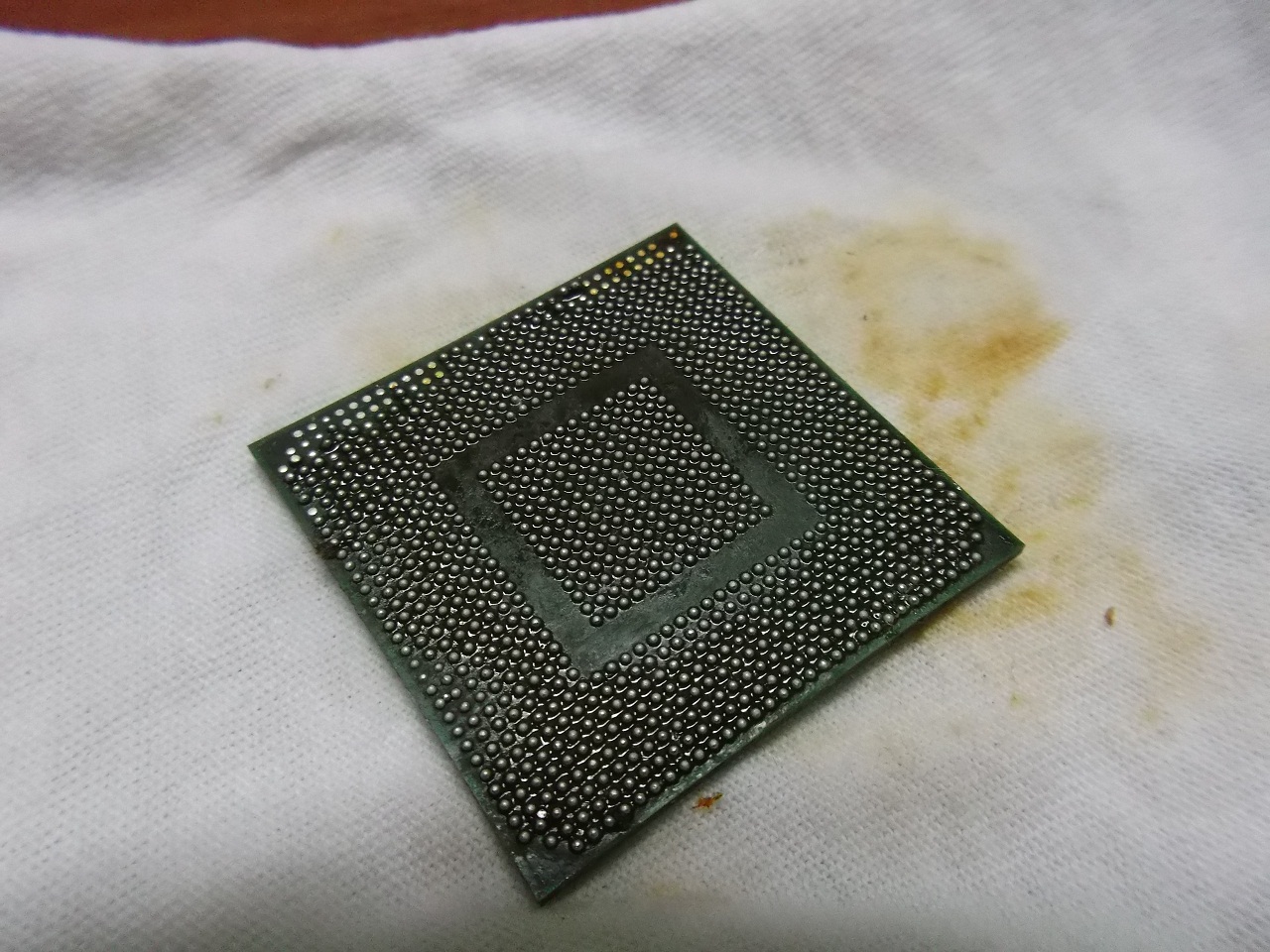

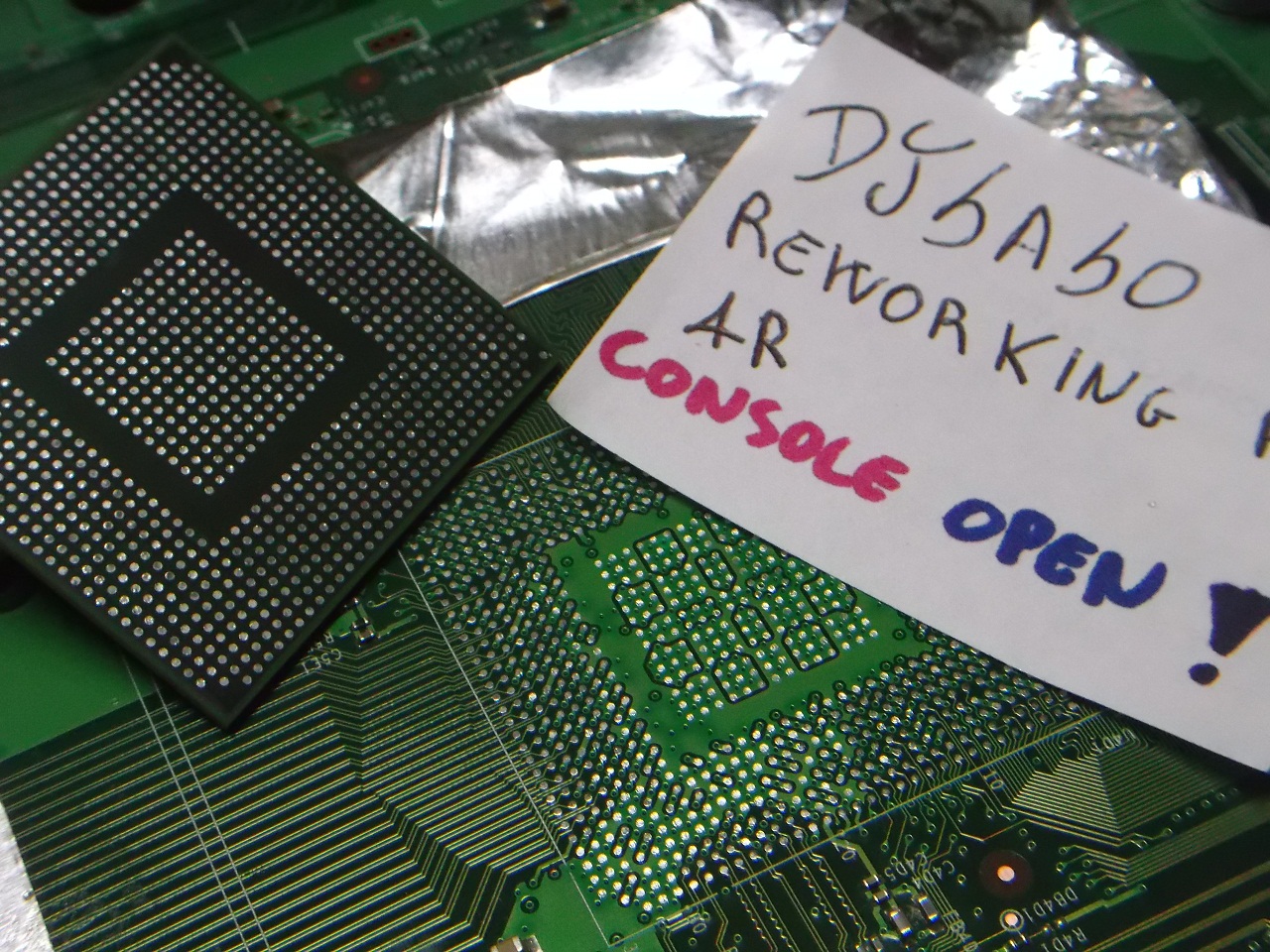

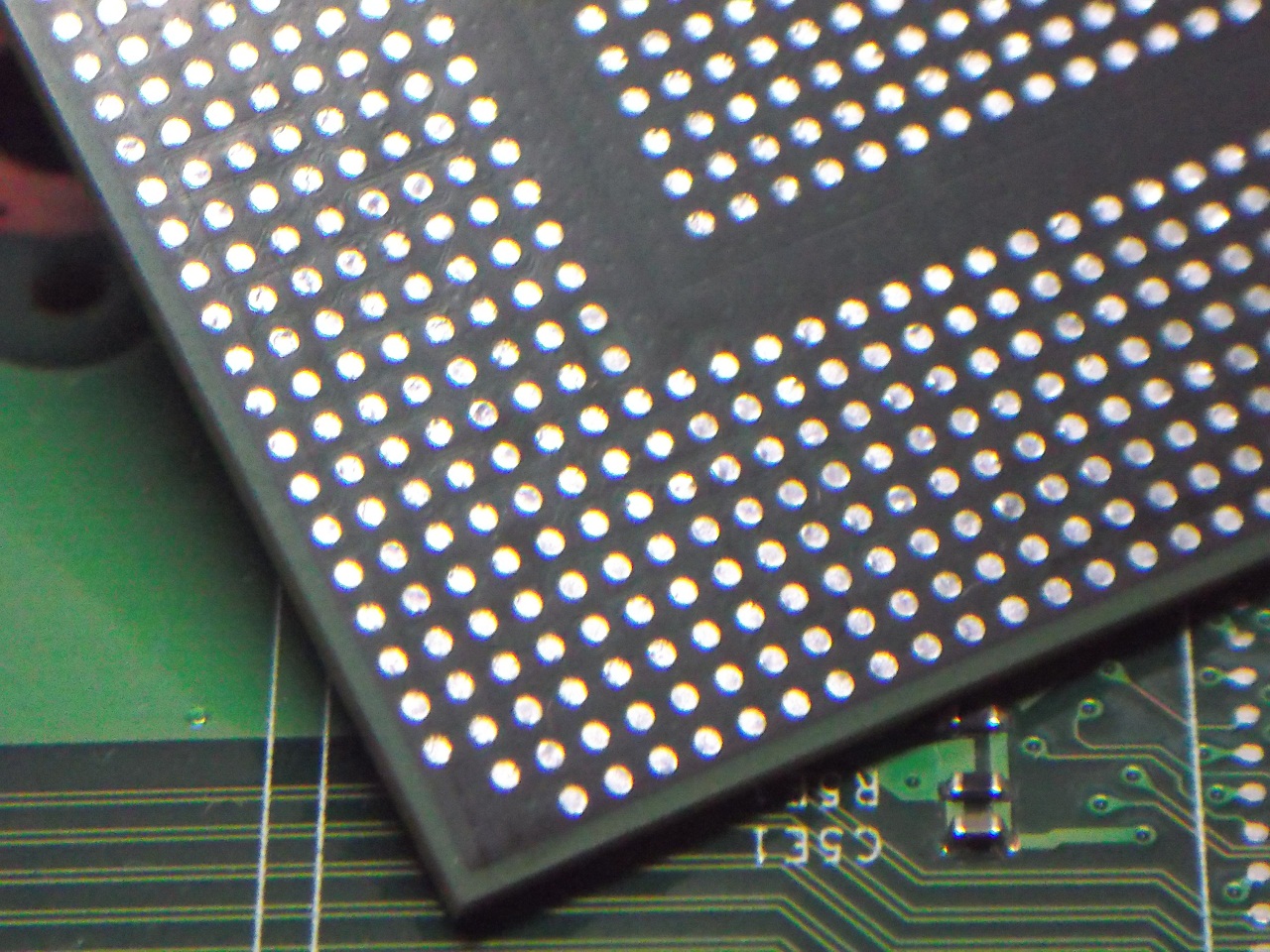

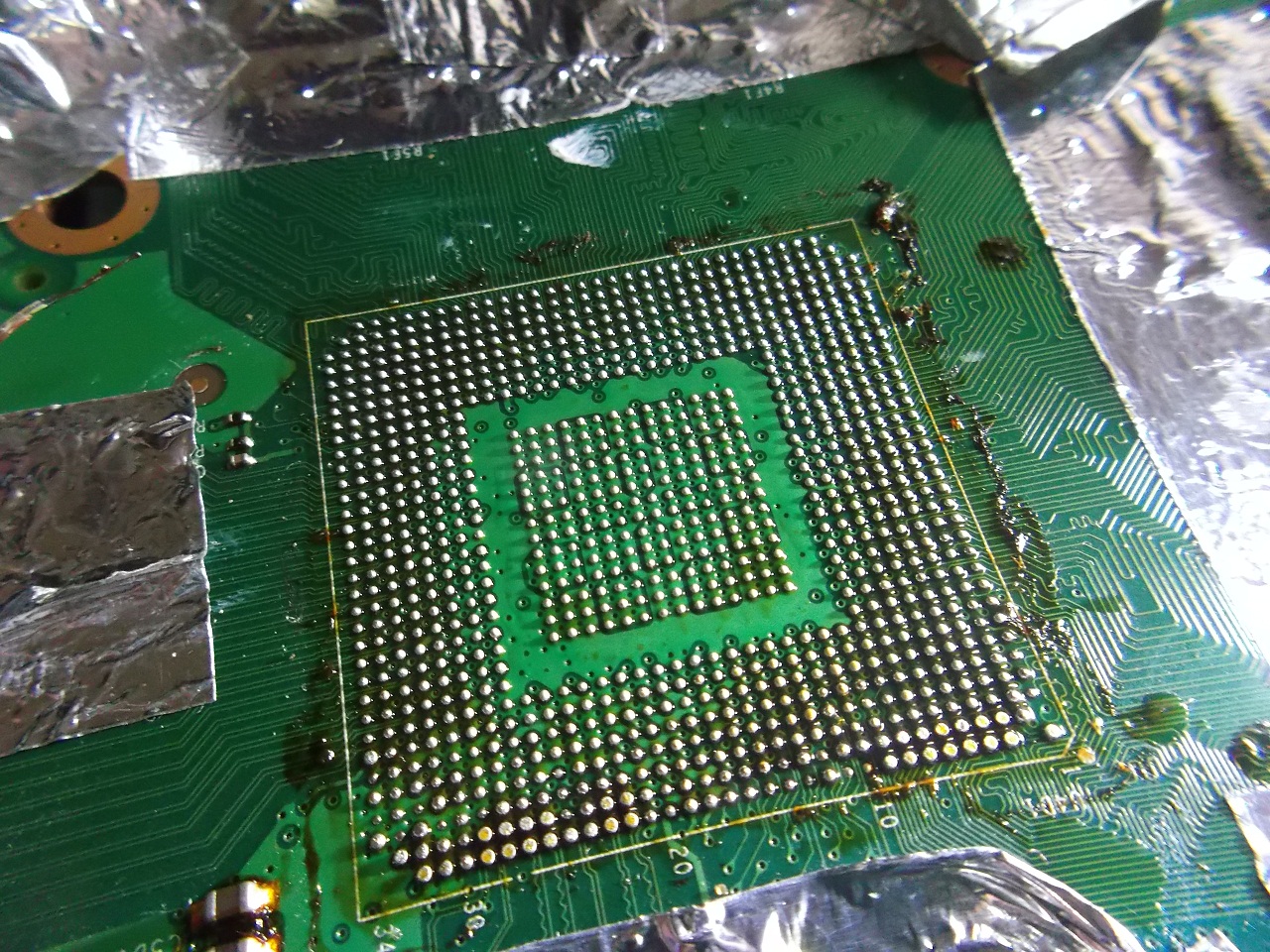

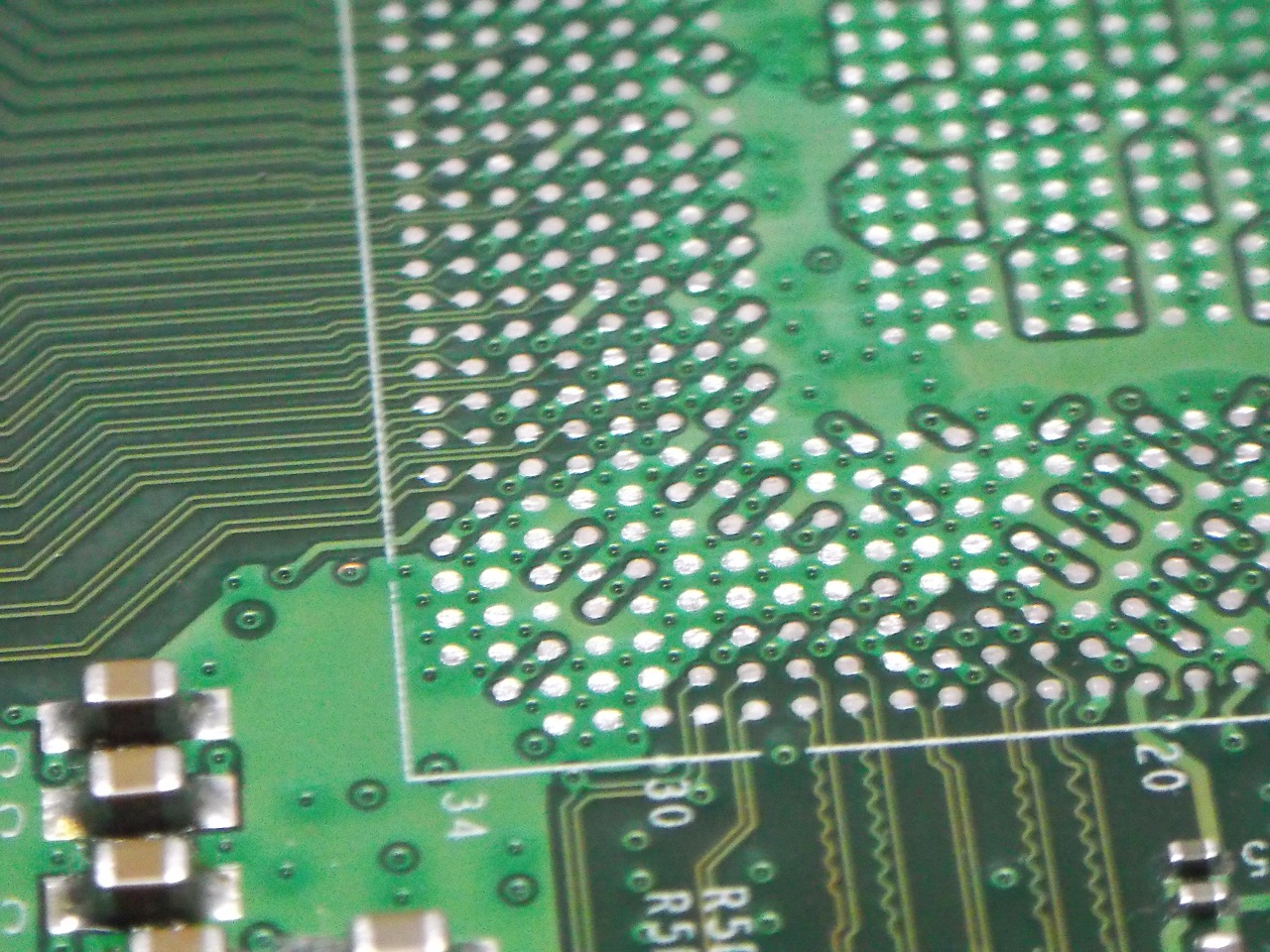

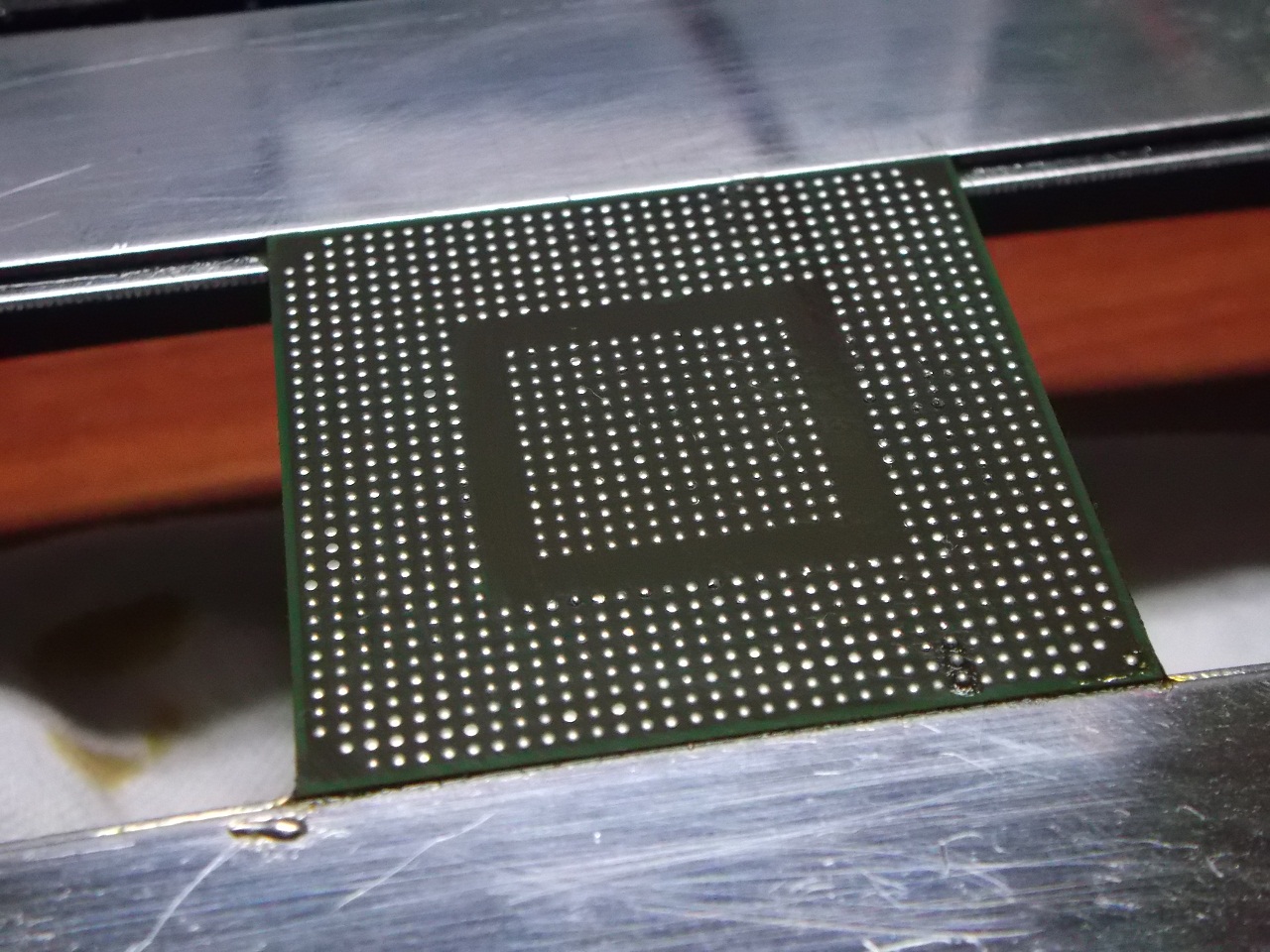

qui sotto un altra scheda alla tuorlo d'uovo
Allegato 9244Allegato 9245Allegato 9246Allegato 9247Allegato 9248Allegato 9249Allegato 9250
saso potresti dirmi che profilo usi per riattaccare le GPU 360...tu hai una honton giusto?...vorrei confrontarli con quelli che ho io della Bauer...profili per Balls leeded 63sn 37 pb...se usi quelle ( penso di si).....manco a farla apposta oggi mi è arrivato il NC 559 ASM lo provo e ti dico come vado....anche se il Kingbo mi sta dando soddisfazioni...:)
non posso fornirti il mio proflo, ma posso fare osservazioni o domande per fartelo conquistare :) intanto metti una bella foto del tuo grafico in funzione del tempo e vediamo come è il tuo, poi se ha qualche cosa da sistemare, ti do qualche consiglio. Darti il mio proflo sarebbe fornirti il lavoro di parecchi mesi e studi, e non per malignità, ma solo per questione di principio e tempo dedicato.Citazione:
Originariamente Scritto da amon76
ok saso....domani faccio una console e ti linko profilo...intanto grazie della risposta...:)
ci sono novità?Citazione:
Originariamente Scritto da amon76

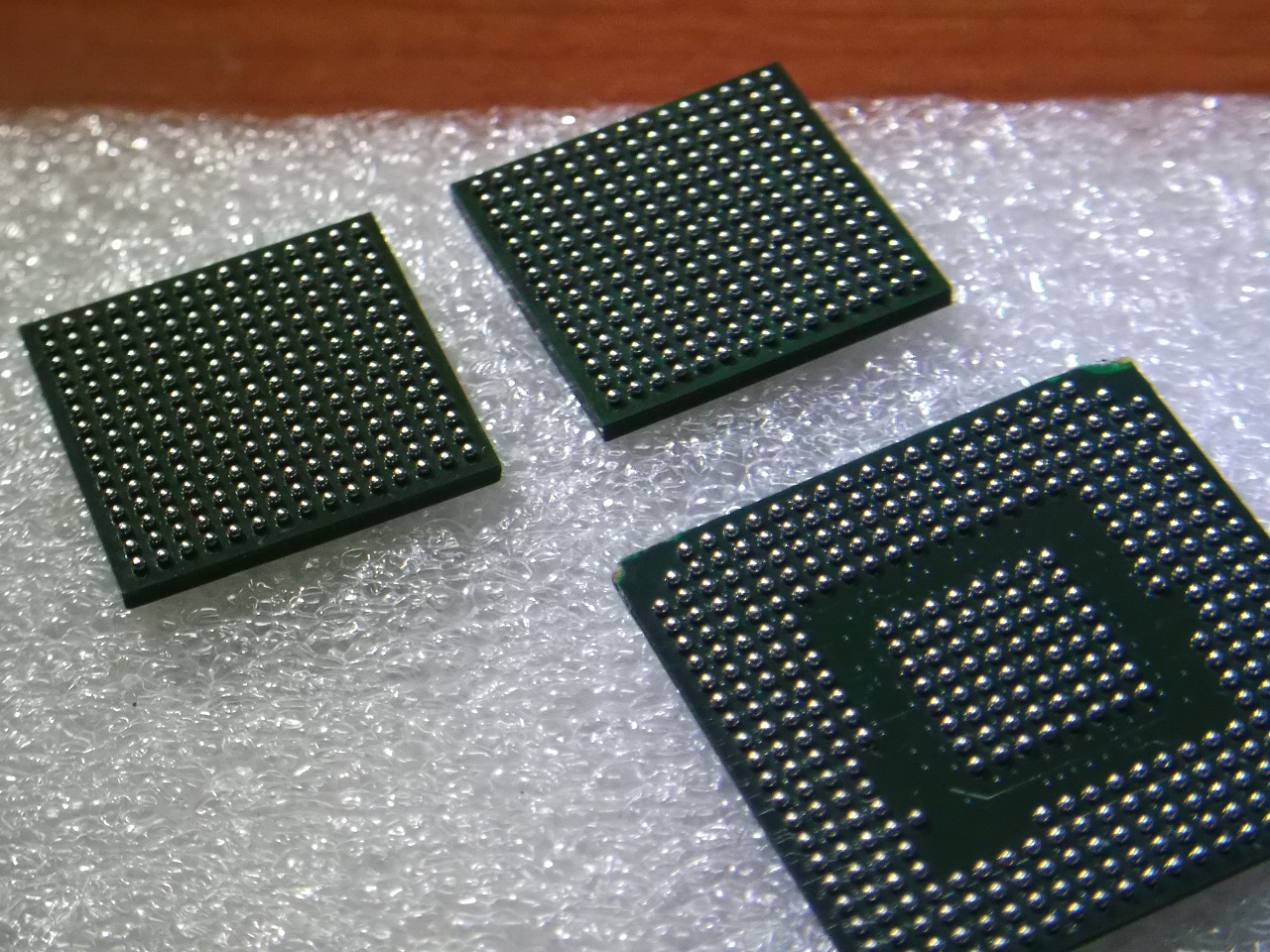

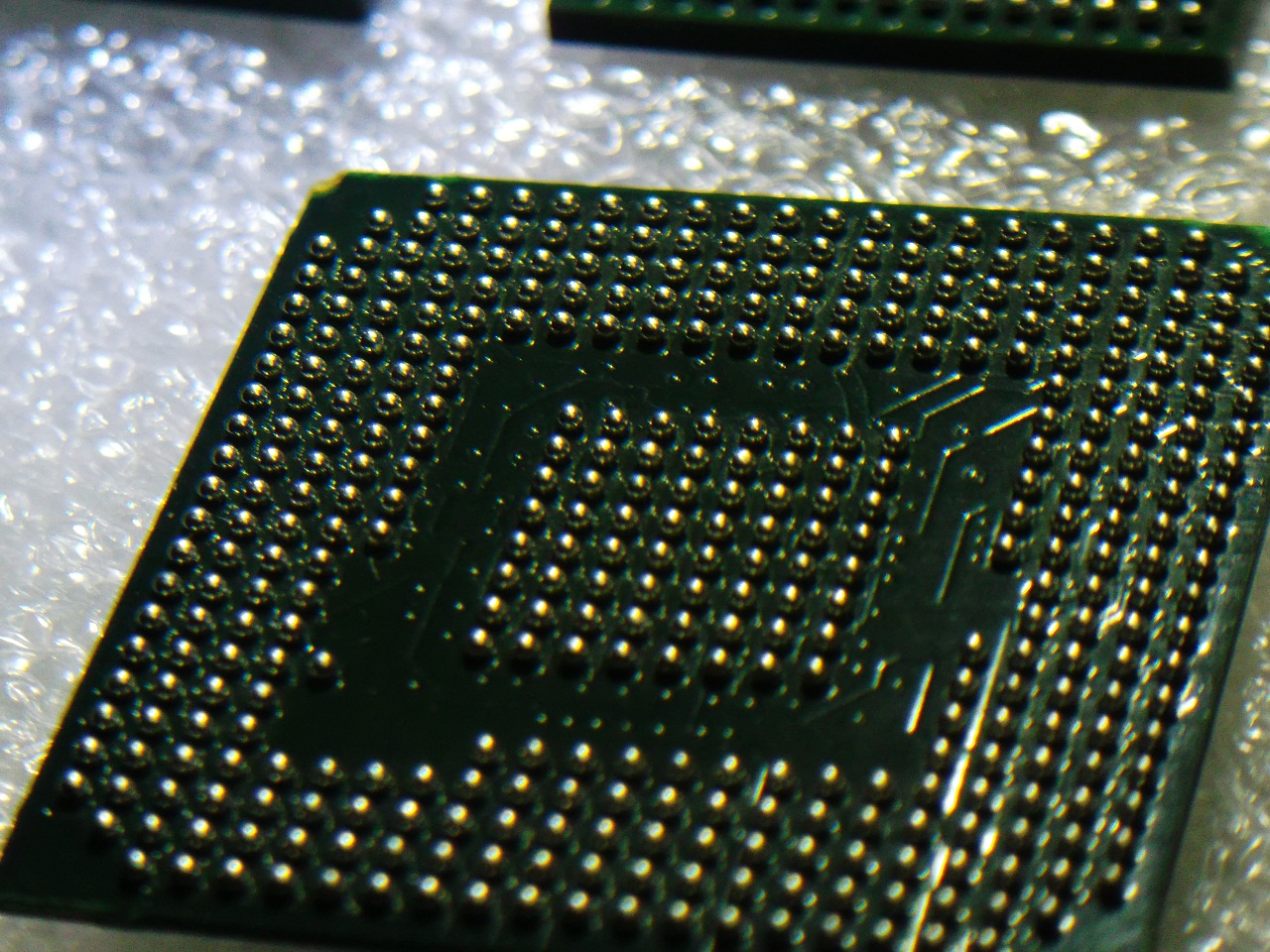

reball bga scaler + sb
Allegato 9279Allegato 9280Allegato 9281
