wiikey fusion su gamecube

ciao ragazzi, da quanto tempo.....spero che qualche vecchia gloria di ricordi di me :tears_of_joy:

Ho recuperato un GC e rovistando nei cassetti ho trovato uno XenoGC e un wiikey fusion. lo xeno l'ho messo su dopo 10 minuti che avevo la console in mano e poi mi sono informato sul wiikey fusion dato che so che si puo installare anche sul GC. La mia domanda è: si puo installare il fusion mantenendo il lettore senza prendere il megadrive che al momento è irreperibile?

Da quanto ho capito il megadrive si installa in serie al lettore proprio come si faceva sulla wii, in questo modo permette di avviare backup sia da dvd che da sd, e a me interesserebbe esclusivamente questa funzione.

E' quindi possibile installarlo un parallelo al lettore per avviare i backup solo da sd?

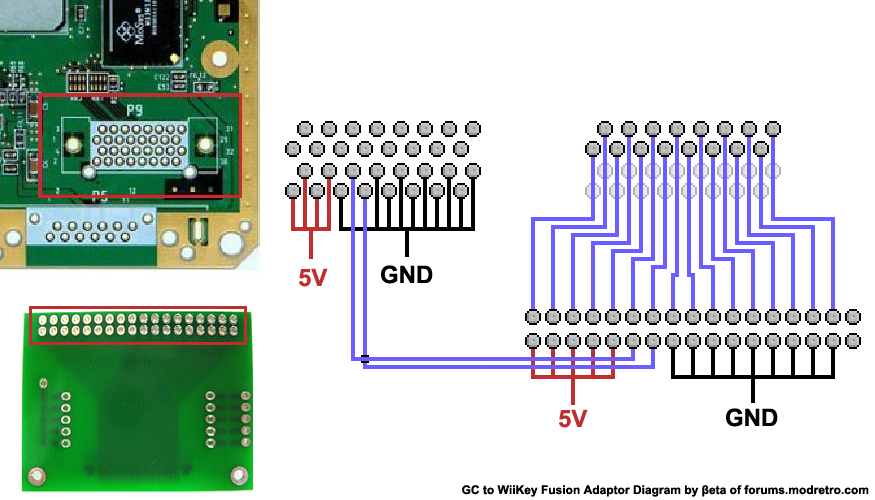

ho trovato questo schema che dovrebbe fare al fare al caso mio

Allegato 20334

Grazie. Alessio

Ciao.

Si può fare, ovviamente il lavoro diventa più complesso.

In primis devi tenere a mente che vanno interrotte tutte le piste dei segnali, che dal lettore vanno alla GPU.
Solitamente si fa o sul lettore stesso, oppure eliminando i filtri in serie tra GPU e connettore del lettore, sulla motherboard.

Ti giro un paio di progettini molto interessanti, che potrebbero facilitarti il lavoro, anche se la PCB lato mobo personalmente non mi piace, in quanto i vias saltano via facilmente.
Ho quindi optato per un'installazione con entrambe le pcb per lettore (ovviamente posizionate sotto la mobo ma diversamente dalla loro posizione nativa) e usato un FFC anisotropico (quindi opposite side) per la parte dell'host.

Lato dvd:
[url]https://oshpark.com/shared_projects/NIwAEeNW[/url]

Lato host:
[url]https://oshpark.com/shared_projects/3oHakCFx[/url]

Add-on microSD (escludendo quindi l'adattatore in dotazione al wiikey fusion):
[url]https://oshpark.com/shared_projects/IrZlIu1M[/url]

Non so se ho delle foto del lavoro salvate da qualche parte, devo controllare.
Che altro... potresti valutare anche l'acquisto di un GCDual (personalmente la versione migliore attualmente del gcvideo) per uscire in HDMI - YPbPr - RGB in 480p.

Se hai domande chiedi pure.

grazie mille della risposta e per i pcb che mi hai linkato, mi torneranno sicuramente utili

Questi pcb immagino servano per collegare in serie il fusion.....di fatto bisogna dissaldare il connettore del drive ottico e "far passare" i segnali tutti attraverso in chip proprio come si faceva su wii, in questo modo potrei avviare anche i backup dall'unità ottica e renderebbe inutile lo xenogc che ho gia sul lettore.

Utilizzando il solo adattatore lato HOST (oppure un adattatore ffc) è possibile mantenere la connessione originale del lettore dvd alla scheda madre? In sostanza chiedo se è possibile collegare in parallelo il fusion in modo da utilizzare i backup solo da sd, e per leggere i dvd sfrutterei lo xenogc senza "passare" per il fusion

So che è una richiesta abbastanza particolare, ma magari lo hai gia fatto o ci hai gia pensato....

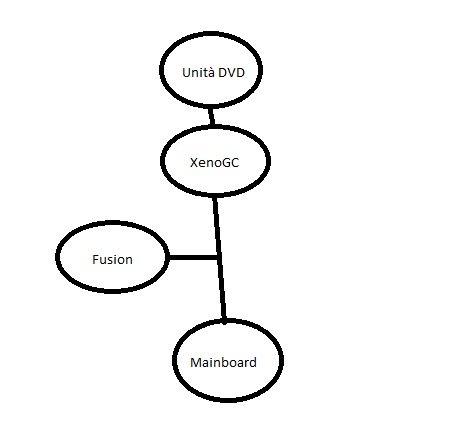

metto uno schemino a blocchi sperando sia chiaro

Allegato 20335

Purtroppo non funziona, il fusion deve fungere da bypass.

ok, perfetto allora....quindi lo xeno lo posso levare e tenere per il futuro!
ti faccio un paio di domande prima dell'acquisto dei pcb che mi hai consigliato....immagino tu abbia gia acquistato questi pcb o comunque da quel sito....sai dirmi qualcosa in merito ai tempi di consegna?
Dato che siamo entrambi da TV ti chiedo se hai qualcosa in casa eventualmente da vendere, piu che altro per risparmiare tempo se i tempi di attesa sono lunghi, in cso contrario provvedo all'acquisto il prima possibile!
Alessio

Non ne ho in casa mi spiace.

Come tempi considera circa 10 giorni di produzione più circa 20 max di sped, a volte anche molto meno, dipende. Insomma alla peggio fai conto un mesetto.

Per lo xeno in effetti puoi fare a meno, ma a me dava problemi ad avviare i giochi da fusion, ma può darsi sia un problema relativo al mio gc.

Ah, per le pcb stampale selezionando l'opzione 0.8mm, mi raccomando (gratuita senza costi aggiuntivi).

perfetto, grazie mille, provvedo ad ordinare tutti e tre i pcb e aspetto di riceverli, poi ovviamente aggiornerò il post!

Il regolatore di tensione puoi anche evitare di comprarlo, tanto puoi prendere la 3.3V direttamente da piastra.

arrivati!

[IMG]20336[/IMG]

sono ancora qui a chiedere aiuto purtroppo....
Dopo aver avuto dei problemi con i cavi flat (erano arrivati sbagliati) sono riuscito ad installare il chip, ma non mi vede la schedina SD....non ho ben capito come collegare i vari pad P29 e LID

Consigli?

Hai già flashato Swiss al posto del firmware nativo? Immagino di no.

Citazione:

---

Originariamente Scritto da zeruel85

Hai già flashato Swiss al posto del firmware nativo? Immagino di no.

---

ancora no....mi servirebbe capire come fare :chuncky:

Segui questa guida:
[url]https://www.gc-forever.com/wiki/index.php?title=Swiss/Usage#Installing_Swiss_to_the_Wiikey_Fusion_Flash[/url]

Devi munirti di uno switch momentary. Colleghi GND al COM (Common), P29 al NC (Normally Closed). Quando avvii la console tieni premuto lo switch (che quindi aprirà il segnale tra P29 e GND) finché non vedi che la luce blu del Wiikey si stabilizza, a quel punto molli e compare il disco emulato e prosegui con la guida.

Swiss 451 è il più aggiornato e lo trovi qui:
[url]https://github.com/emukidid/swiss-gc/releases[/url]

Il lid per ora puoi anche ponticellarlo, poi al limite se ne parla meglio, non è importante per adesso.

Una volta che flashi Swiss nel wiikey stesso potrai levare lo switch momentary e fare un ponticello a massa del P29, non servirà più fare la procedura con lo switch e Swiss partirà in autoboot.

EDIT: al punto 0 dicono di aggiornare il firmware a 1.5 ma se non ricordo male puoi saltare quella parte e avviare direttamente Swiss DOL e poi continui a leggere. Se hai dubbi chiedi pure.

grazie davvero per l'aiuto, avanzi una birra!
leggendo la guida noto che mi serve un adattatore sdgecko che non ho....penso nel frattempo di aver fatto un danno, spero riparabile....in sostanza dato che il chip si avviava (vedevo il menu di configurazione) ho provato ad aggiornare il chip al FW 1.3, ma durante l'aggiornamento si è impallato e ora non mi parte piu il wiikey....devo provare con la iso recovery 1.2 e vedere se riesco a ripristinarlo, speriamo di si

EDIT: risolto, sono riuscito ad usare la iso recovery...attendo l'sdgecko oppure nuove istruzioni

Costruiscitelo, ti basta sacrificare un adapter sdcard, lo saldi a una porta e inserisci la microsd nel adapter.

[url]https://www.gc-forever.com/wiki/index.php?title=SDGecko#wiring_diagram[/url]

Il led è opzionale

ok, mi sono fatto l'sdgecko ma non riesco ne ad avviare swiss, ne ad entrare nel menu del wiikey fusion.....
pero il wiikey fusion mi vede la SD contenente il fw recovery 1.2
Penso di sbagliare qualcosa. in sostanza per preparare swiss basta inserire la iso di swiss nella sd tramite wbfs manager giusto?

Citazione:

---

Originariamente Scritto da Bong313

ok, mi sono fatto l'sdgecko ma non riesco ne ad avviare swiss, ne ad entrare nel menu del wiikey fusion.....
pero il wiikey fusion mi vede la SD contenente il fw recovery 1.2
Penso di sbagliare qualcosa. in sostanza per preparare swiss basta inserire la iso di swiss nella sd tramite wbfs manager giusto?

---

Sì è giusto, ma hai fatto il trigger col momentary switch? Altrimenti non ti partirà mai.

si, ma non lo vede
anzi il led del wiikey fusion non si accende nemmeno se inserisco la sd con swiss.....cosa che invece fa se inserisco la recovery

edit. il led del wiikey continua a lampeggiare in maniera debolissima....invece con la recovery lampeggia a piena potenza e poi si ferma e fa vedere la iso bootabile di recovery
edit2. non posso neanche entrare nel menu del wiikey fusion per configurarlo ed aggiornarlo....ora ho il dubbio che la recovery non abbia funzionato

Quando ti carica la recovery tu la selezioni con A e poi che succede? Ti flasha roba?

Purtroppo non ho mai provato la recovery quindi non so il comportamento.

Casomai fai un video di cosa accade.

Il comportamento normale sarebbe che premendo lo switch ti carica il menu wiikey fusion e poi selezioni dal menu stesso la iso swiss, che parte, e da lì scegli la sd gecko e sei pronto a flashare i due file.

Ecco qui il video del recovery

https://www.youtube.com/watch?v=SqSz...ature=youtu.be

Al momento, dato che sono abbastanza impulsivo con l'elettronica, ho preso in mano il datasheet del ProASIC3 e dandogli una letta veloce ho capito che non ha una eeprom interna (ha solo una rom) quindi ho provveduto a dissaldare la eeprom saldata a fianco e l'ho letta con un programmatore.
Il dump che viene fuori molto simile a quello della iso recovery, cambiano le prime stringhe.....ora faccio delle prove per vedere se riesco a saltarne fuori.

edit. non posso flashare i firmware che ho perche la dimensione non combacia, e trovare un dump completo del firmware è praticamente impossibile....

edit2: scherzavo, comvertendo le iso in bin la dimensione corrisponde...provo a flashare qualche firmware e incrocio le dita (ho salvato comunque il dump iniziale)

Non mi risulta che il codice sia completo, altrimenti lo avrebbe già clonato in tutte le salse.

Non mi resta che augurarti in bocca al lupo, ma ho seri dubbi al riguardo.

Stasera sono troppo stanco per guardare il video, controllo domani e vedo se posso aiutarti in qualche modo. Purtroppo è una mod molto complessa con tante variabili e a volte si fa fatica a capire cosa stia succedendo. Il chip come saprai nasce per la Wii, successivamente è stato adattato al GC, quindi anche questo non aiuta granché.

infatti sono nella stessa situazione iniziale, mi sa che ho fumato il chip....l'unica speranza è riflashare il dump che ho estratto....la recovery 1.2 funziona sempre e comunque...o almeno si avvia e scrive
Comunque la rom del ACTEL viene programmata e poi viene protetta da scrittura e lettura, quindi anche dumpando la eeprom non si riuscirebbe a clonare lo stesso il chip dato che ti manca il codice del actel

ci sono riuscito dopo 2 giorni di prove....
cerco di spiegare in maniera breve e chiara quello che ho fatto e che ho scoperto sperando sia utile a qualcuno (nonostante wkf sia introvabile ormai)

La recovery 1.2 del wkf funziona SEMPRE E COMUNQUE, anche se dissaldate la eeprom e la cancellate con un programmatore....lei funziona sempre perchè ho provato a usarla su una eeprom vuota e leggerla successivamente col programmatore e lei funziona, solo che per qualche motivo una volta flashato il chip con questa recovery non vuole riconoscere le sd formattate in wbfs. Non so se è un problema solo mio, ma ero in un vicolo cieco.

Nei file di Swiss ho trovato una iso recovery (WiikeyFusion/recoveryISO) ed è quella che ci serve per completare tutto quanto. Bisogna scrivere questa iso con lo stesso metodo usato per scrivere la iso recovery 1.2 (quindi con DD, trovate le info nel readme della recovery 1.2).
Una volta fatta la sd, ne preparate una formattata in FAT32 e dentro ci mettere i file FNZ e FNZ.FW di swiss. Ora a GC spento inseriamo la sd contenente la recovery di swiss e in automatico partirà swiss (non serve nemmeno fare il ponte col momentary switch) e una volta dentro scambiate fisicamente la sd dentro al lettore del wkf e riuscirete a navigare tra i file contenuti nella sd....basta flashare il file FNZ e al riavvio ci troveremo swiss nel menu del gamecube.

Ora non so se questa procedura sia valida per tutti, pero per me ha funzionato.

Bravissimo!

Grazie!
L'ultima cosa che mi è rimasta da vedere (ieri era troppo tardi) è l'avvio dei giochi da dvd, dato che anche mettendo un originale non riesco ad avviarlo, il disco non gira nemmeno....neanche se provo dal menu di swiss.....non so se è un problema di impostazioni o se c'è una procedura/combinazione di tasti per avviare i dvd.....

Avevi isolato i segnali dalla GPU vero? La modalità pass-through si abilita semplicemente levando la SD dallo slot del wiikey.

ho appena provato e non funziona, il disco gira ma la console mi restituisce un messaggio di errore e sono costretto a riavviare.....non che sia un problema insormontabile, però se riesco a mantenere il lettore per leggere gli originali sarebbe meglio
Questa è la mia installazione, solo che ho poi rimosso il condensatore cerchiato....andava lasciato? mi pare di no dalle info che ho trovato online

Allegato 20337

Penso sia una perlina di ferrite, cmq va tolta se non erro.

Hai chiuso il LID sulla pcb host?

si è chiuso
