help rs232??
salve ragazzi, ho un decoder inetbox 300s ed ho rovinato uscita connessione rs232 e relativi cavi......
vi riporto alcune foto
foto 1 decoder in origine con connettori rs232 e relativi cavi(non mia foto ma sempre relativa allo stesso decoder)
http://imageshack.com/a/img913/2889/i2q6x6.jpg
foto 2 decoder senza connettori e cavi in quanto rovinati... "piedini in foto non rovinati"
http://imageshack.com/a/img538/3425/xkZ6JA.jpg
il decoder aveva l'uscita rs232 come da immagine seguente
http://imageshack.com/a/img905/4811/EzGmuh.jpg
....il connettore dell'uscita rs232 e il relativo cavo(presente nella foto 1) che arriva ai 10 "piedini" (non so come chiamarli cerchiati in rosso foto 2) della scheda madre si sono rovinati e non posso recuperarli...
sarebbe possibile individuare i numeri relativi ai pinout(9) dei 10 "piedini" (cerchiati in rosso foto 2), qualche esperto riuscirebbe ad individuarli e numerarli solo dalla foto?
chiedevo se c'era un modo per individuarli (assegnando dei numeri da 1 a 9 come riportato sul connettore rs232) e collegarli con dei cavi ad un nuovo connettore rs maschio...
...riporto una foto di quello che avrei voluto fare se fosse stato possibile individuare ed assegnare dei numeri correttamente a quei famosi "piedini"...
grazie
http://imageshack.com/a/img661/6988/FuH66q.jpg
grazie!
-
Allegati: 1
Ciao ci dici la sigla di questo componente?
Allegato 19668
Solo per sapere se è il controller fra nand e rs232, guardando un datasheet potresti risalire alla piedinatura.
Altrimenti puoi provare a fare bruteforcing sui pin finchè non li azzecchi, mantenendo il gnd come riferimento gli altri pin saranno a 3,3 o 5 v e i segnali come RXD/TXD anche se gli inverti non succede nulla, a parte che non funziona la trasmissione ovviamente,
oppure dovresti essere così fortunello che ti capita un'utente che vede questa discussione e ti risponde perchè possiede il tuo stesso decoder.... mah. :D
-
Allegati: 1

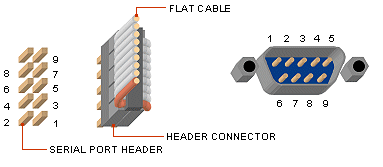

Questo è lo standatd
CONNETTORI
Serial d-sub 9 pin m
10p - idc 2x5p f
Allegato 19765
1. CD - carrier detect
2. RXD - receive data
3. TXD - transmit data
4. DTR - data terminal ready
5. GND - system ground
6. DSR - data set ready
7. RTS - request to send
8. CTS - clear to send
9. RI - ring indicator
-
posseggo un inet500, quindi non saprei se siano simili, comunque la mia piedinatura è questa
http://s27.postimg.org/wf1gxjjir/Nuo...ine_bitmap.png
-
Certo che sono compatibili...son tutti cloni del 500s
-
Citazione:
Originariamente Scritto da
Pa0l0ne
Certo che sono compatibili...son tutti cloni del 500s
Si tutti cloni, confermo
-
Citazione:
Originariamente Scritto da
Lomba77
Si tutti cloni, confermo
Con lo stesso problema alla scheda di rete. Una fetecchia anche moddandola..
