Il Team Matrix, dopo esser tornato nella scena underground con la propria versione del PCB per il CPLD della Xilinx necessario per effettuare il Reset Glitch Hack, ha deciso di creare un nuovo prodotto che già avevamo annunciato qualche settimana addietro: Matrix Freedom PCB.

Stiamo parlando di un PCB alternativo per il lettori Liteon DG-16D4S, ovvero i lettori presenti sulla maggior parte della Xbox 360 Slim presenti sul mercato (attenzione, tale prodotto non è compatibile con i più recenti lettori DG-16D5S introdotti di recente sulle ultime console commercializzate dalla casa di Redmond)..

Ma andiamo ad analizzarlo nel dettaglio.

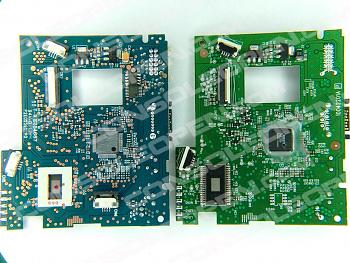

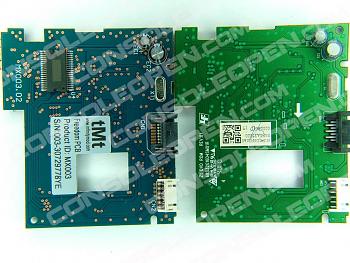

Il PCB a prima vista sembra identico a quello commercializzato dal Team Xecuter qualche mese fa, e tale impressione è quasi completamente confermata anche da un'analisi più approfondita.
L'unica differenza che sembra esserci tra le 2 proposte dei team concorrenti, sembra risiedere nel metodo di Lock/Unlock dell'unità SPI esterna.
La soluzione proposta precedentemente dal Team Xecuter, che risulta più economica, consiste nella collocazione di un piccolo switch smd che permette di impostare l'abilitazione o la disabilitazione della protezione della memoria esterna, andando a variare il valore inviato sul WP della MT-1339.

Il Team Matrix invece, ha adottato un metodo più sofisticato che consiste nel predisporre la connessione ad un programmatore di eeprom tramite un connettore sul PCB.

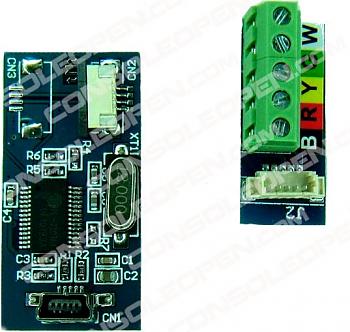

Ovviamente è incluso anche il programmatore (che sfrutta il bus I2C) che è molto compatto e permette di montarlo in comodità sul retro della console.
Anche il Freedom PCB permette di esser montato senza bisogno di saldature, questo è possibile grazie ad una morsettiera come quella utilizzata anche dal Team Xecuter.


Per la programmazione c'è un tool apposito creato dal Team Matrix che vi permette sia di effettuare il Lock/Unlock, che di leggere e scrivere l'eeprom.

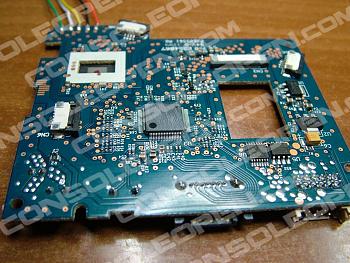

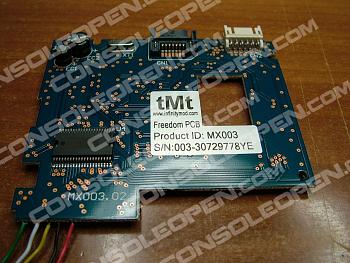

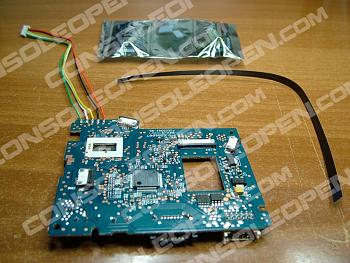

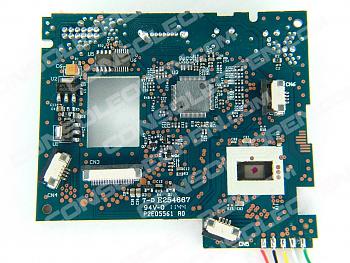

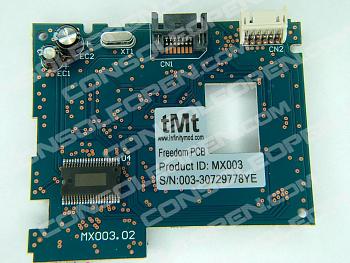

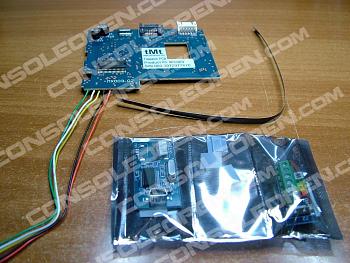

A breve un tutorial su come sfruttare questo nuovo prodotto che è già pronto per la commercializzazione, nel frattempo vi lascio alle prime immagini del prodotto:

[Raiden]

Fico il programmatore SPI :P

[DarkerFil]

Tutorial?? azz più semplice di questo cosa c'è...

[courier]

Ma che fegato ha il team Matrix farla uscire propio adesso questa pcb che non serve a nulla grazie infinitamente all' "rgh" direi che il team non va al passo con la scena !!!
ce da aggiungere che "1175" 16D5S non necessita di buco per programmarla (easy peasy) 0_*

[Kerishan]

Scusate per la domanda nabba, ma questo significa che la rgh (sempre che serva per quella) sarebbe fattibile anche dagli utenti più neofiti oppure no?!

[Electron^-]

Scusate per la domanda nabba, ma questo significa che la rgh (sempre che serva per quella) sarebbe fattibile anche dagli utenti più neofiti oppure no?!

Questo prodotto non serve per effettuare l'Rgh, ma per effettuare la modifica del lettore per chi é inesperto, perchè ti permette di evitare di effettuare il buco sul chip per sbloccarlo.

@dark fil: essendo un prodotto per inesperti, è meglio fare un breve tutorial per evitare una serie di diacussioni tutte uguali su come si monta e/o programma

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

[Raiden]

Ma che fegato ha il team Matrix farla uscire propio adesso questa pcb che non serve a nulla grazie infinitamente all' "rgh" direi che il team non va al passo con la scena !!!
ce da aggiungere che "1175" 16D5S non necessita di buco per programmarla (easy peasy) 0_*

Guarda caso arriva il cane del Team Xecuter a mettere zizzania. Peccato che il matrix glitcher sia uscito enormemente prima del coolrunner 2 del tx e che questo pcb dia la possibilità di programmare il lettore dall'esterno della console senza ogni volta rismontare (costa pure meno) ^_^

[courier]

Guarda caso arriva il cane del Team Xecuter a mettere zizzania. Peccato che il matrix glitcher sia uscito enormemente prima del coolrunner 2 del tx e che questo pcb dia la possibilità di programmare il lettore dall'esterno della console senza ogni volta rismontare (costa pure meno) ^_^

Dear Raiden era obbligo avere qualcosa in più alle nostre pcb

[Raiden]

BAU BAU disse il cane...

[The Pusher]

Dear Raiden era obbligo avere qualcosa in più alle nostre pcb

Bhe scusa ma onestamente questa dell' 1175 non la capisco e un po' contraddice lo spirito del team di cui fai parte , senza polemica alcuna , se 1175 nn ha bisogno di foro , lasci pensare che sia stata gia' trovata una soluzione allo sblocco in lettura ,visto che con slimkey e slimunlock il lettore non risponde in alcun modo.
Se lo spirito è di condivisione qua si trapela tutt'altro .... ma se è per creare hipe... chissa' che il Profeta anche stavolta non anticipi e vada a prendersi gli applausi sotto la curva

[courier]

Bhe scusa ma onestamente questa dell' 1175 non la capisco e un po' contraddice lo spirito del team di cui fai parte , senza polemica alcuna , se 1175 nn ha bisogno di foro , lasci pensare che sia stata gia' trovata una soluzione allo sblocco in lettura ,visto che con slimkey e slimunlock il lettore non risponde in alcun modo.
Se lo spirito è di condivisione qua si trapela tutt'altro .... ma se è per creare hipe... chissa' che il Profeta anche stavolta non anticipi e vada a prendersi gli applausi sotto la curva

Si ovvio le vecchie versioni che ci sono in giro non lo supportano ma il il nuovo si ci sono i nuovi cmd sia di vendor che l'implementazione del nuovo crypt
