GUIDA ALL' INSTALLAZIONE DELLA DUAL NAND SQUIRT SU XBOX 360 SLIM

Per procedere avremo bisogno di:

- una console Xbox 360 Slim

- un chip Squirt 1.2 possibilmente con Slave Board

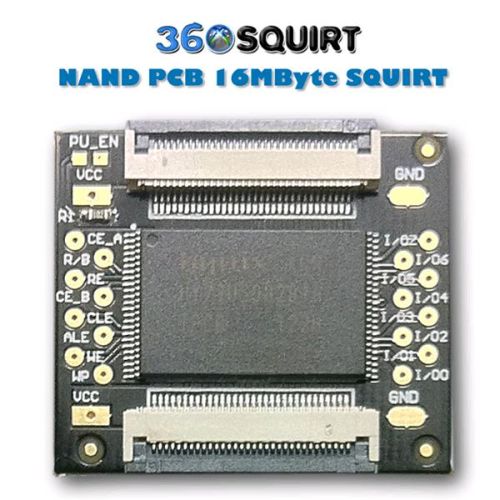

- il NAND PCB - 16MBYTE SQUIRT

- il programma NandPro 3.0 o superiore (CLICCA)

- stagnatore, stagno e tutto il materiale per lavorare sullo Scheda Madre della nostra console

Ho pensato questo tutorial per tutti coloro che hanno intenzione di modificare la propria console direttamente con una Dual Nand. Quindi lasciando Originale la Nand On Board della propria console.

Tutti coloro che hanno già eseguito un RGH e vogliono integrarla con questa funzione devono per prima cosa rimettere la NAND della Console ORIGINALE e poi inserire i Freeboot sulla NAND Secondaria seguendo le istruzioni indicate nella seconda parte della guida dedicata alla scrittura della NAND

INSTALLAZIONE SQUIRT con NAND READER SU XBOX 360 SLIM (vedi tutorial installazione Squirt)

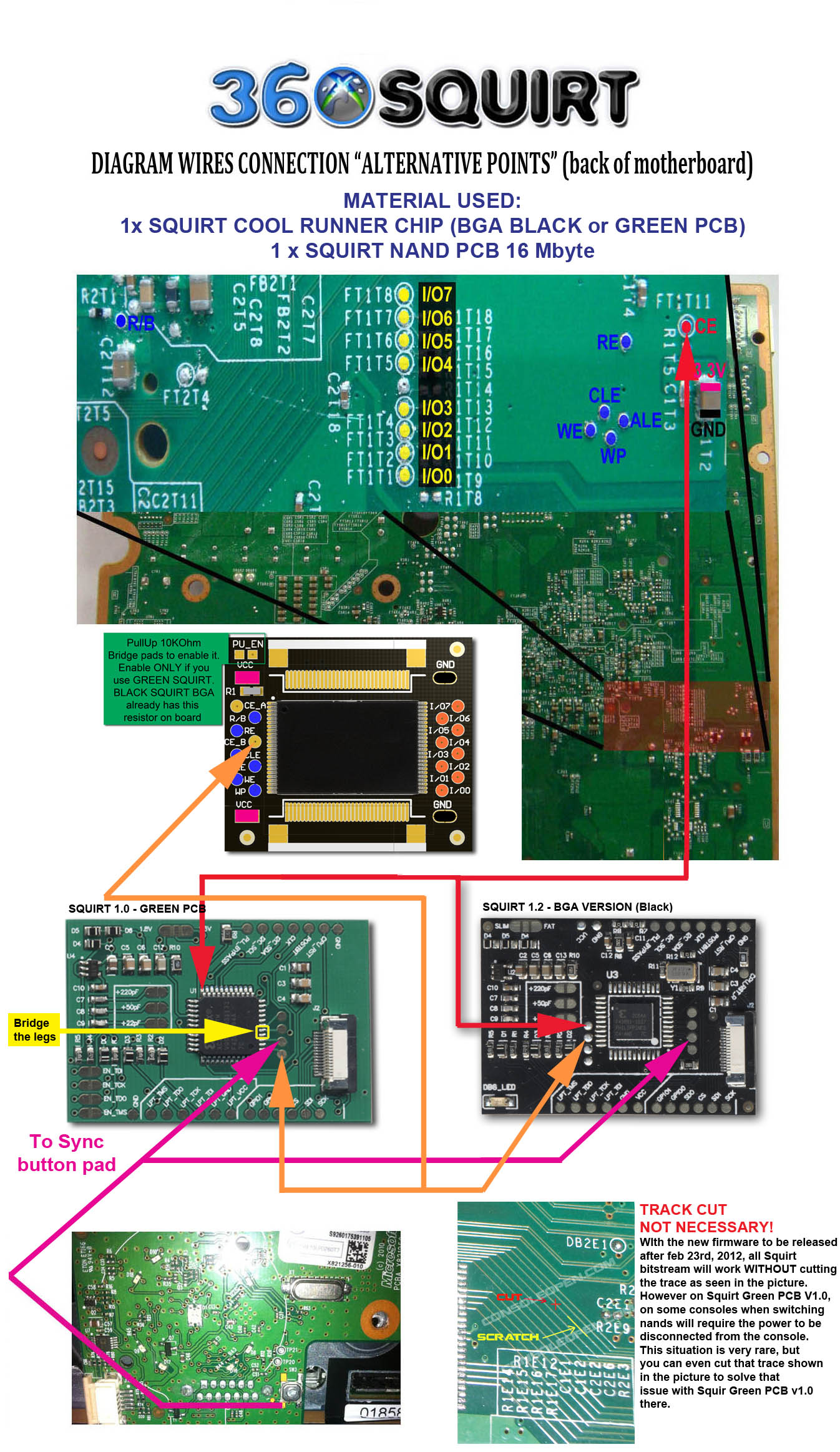

Passiamo ora all' installazione della Dual Nand... il montaggio in se non è complesso i punti alternativi posti sotto la scheda madre della console sono comodi... Detto questo possiamo passare all' intallazione seguendo lo schema ufficiale (cliccate sull' immagine per ingrandirla):

Una volta collegati i 7 punti relativi alla Nand possiamo passare all' alimentazione e alla Massa... Successivamente passiamo al collegamento del CE relativo alla Nand Originale e il CE della Nand supplementare.

Passiamo ora al collegamento del Sync FONDAMENTALE per la selezione del tipo di avvio della console (ignorate il filo in più che vedere  è relativo al Led Debug Aggiuntivo che ho collegato):

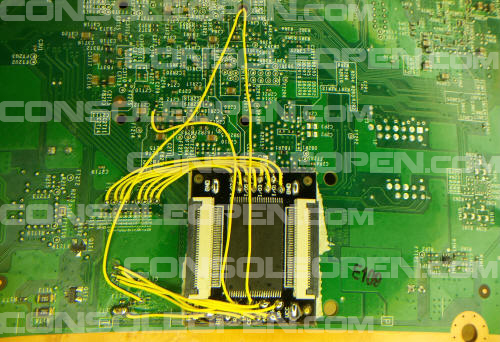

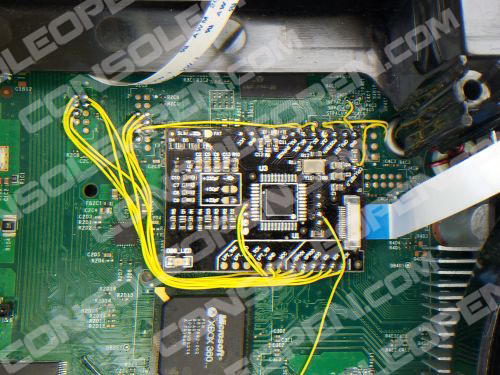

A lavoro ultimato l' installazione dovrebbe essere simile a questa:

Passiamo ora al posizionamento della Board con collegata la Nand supplementare... ho optato per una soluzione diversa da quella riportata sul tutorial Ufficiale... non c'è un motivo preciso, è solo perchè preferisco lasciare meno cose possibili a contatto con la scheda Madre.

Ho quindi posizionato lateralmente il tutto accertandomi di isolare l' adattatore con del Nastro, altra modifica fatta è il taglio dei Pin della StripLine dell' adattatore, questo per evitare possibili corti con il Drive Dvd.

Una volta finito il montaggio possiamo passare alla programmazione del Chip Squirt... Prima di iniziare ricordo che LA LETTURA E LA SCRITTURA DELLA NAND VANNO SEMPRE FATTE CON CONSOLE COLLEGATA ALL' ALIMENTATORE MA NON ACCESA.

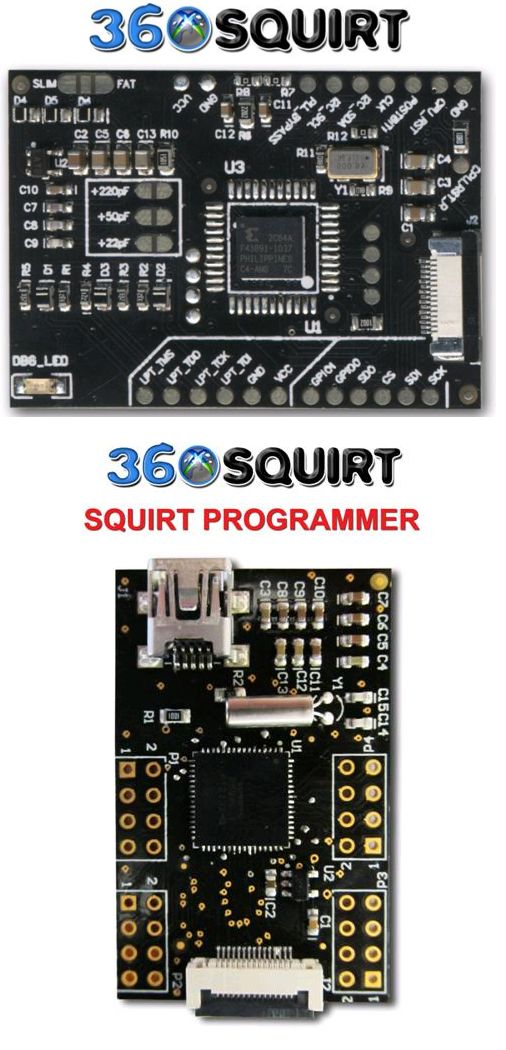

PROGRAMMAZIONE SQUIRT VIA SLAVE BOARD (vedi tutorial installazione Squirt)

Iniziamo con una rapida panoramica di come si abilita una o l'altra Nand per la Lettura\Scrittura. ..

PRIMA LETTURA DELLA NAND (quindi la vostra NAND supplementare è VUOTA)

- Per abilitare la lettura (o scrittura) della Nand Primaria (RGH OFF):

> stacchiamo e riattacchiamo momentaneamente l' alimentazione alla console

> premiamo il Tasto Sync del Pannello Frontale della console (non è necessario accendere la console)

- Per abilitare la scrittura della Nand Secondaria (RGH ON):

 > stacchiamo l' alimentazione alla console

> premiamo il Tasto Sync e ricolleghiamo l'alimentazione della console

> rilasciamo il tasto Sync e accendete la console con il tasto Power... le ventole partiranno al Massimo... Spegnete la console

> iniziate la scrittura

LETTURA DELLA NAND POST MODIFICA (quindi la vostra NAND supplementare ha già FREEBOOT installato)

- Per abilitare la lettura (o scrittura) della Nand Primaria (RGH OFF):

> togliete e ricollegate l'alimentazione alla console

> iniziate la lettura (o la scrittura) della NAND Originale

- Per abilitare la scrittura della Nand Secondaria (RGH ON):

> con la console Alimentata (ma non Accesa) premiamo il Tasto Sync

> iniziate la scrittura

Possiamo procedere con la creazione del file image_0000000.ecc necessario al funzionamento del Glitch Reset Hack seguendo questo tutorial: CLICCA

Una volta creato il file image_0000000.ecc andremo ad inserirlo all' interno della NAND Secondaria sempre utilizzando il programma Squirter...

INSERIMENTO DEL FILE NECESSARIO AL GLITCH HACK (vedi tutorial installazione Squirt)
