[TUTORIAL] Smontaggio PS4
Tutorial Smontaggio PS4
Attenzione: Lo smontaggio della console e la rimozione degli adesivi di garanzia prevedono la perdita appunto della garanzia ufficiale stessa!!!
Materiale occorrente:
- PS4 modello CUH-1004A
- Cacciavite a stella PH1
- Cacciavite Torx Security 9
- Pinzetta a punta fina
Per prima cosa cominciamo a rimuovere i 4 adesivi che coprono le viti torx nere come in figura.
http://consoleopen.com/forum/images/...4/IMG_3130.jpg
http://consoleopen.com/forum/images/...4/IMG_3134.jpg
http://consoleopen.com/forum/images/...4/IMG_3135.jpg
http://consoleopen.com/forum/images/...4/IMG_3136.jpg
http://consoleopen.com/forum/images/...4/IMG_3137.jpg
Ora passiamo alla rimozione del vano che copre l'alloggiamento dell'HD
http://consoleopen.com/forum/images/...4/IMG_3121.jpg
Tiriamo verso l'esterno la parte lucida della cover superiore e poi la alziamo prima dal lato davanti come in figura
http://consoleopen.com/forum/images/...4/IMG_3122.jpg
http://consoleopen.com/forum/images/...4/IMG_3123.jpg
http://consoleopen.com/forum/images/...4/IMG_3124.jpg
Ora passiamo alla rimozione delle 7 viti Torx e della vite a croce che tiene fermo l'HD come in figura.
http://consoleopen.com/forum/images/...4/IMG_3125.jpg
Fatto questo tiriamo all'esterno l'alloggiamento dell' HD come in figura.
http://consoleopen.com/forum/images/...4/IMG_3126.jpg
http://consoleopen.com/forum/images/...4/IMG_3127.jpg
Ora passiamo alla rimozione della cover superiore destra, tirando delicatamente nella parte frontale, sentirete degli piccoli scatti sganciarsi.
http://consoleopen.com/forum/images/...4/IMG_3129.jpg
http://consoleopen.com/forum/images/...4/IMG_3138.jpg
Ora che abbiamo liberato tutta la parte superiore passiamo alla rimozione delle altre 7 viti torx e delle 2 a croce segnate in figura.
http://consoleopen.com/forum/images/...4/IMG_3142.jpg
Scolleghiamo il connettore della ventola alzandolo verso l'alto.
http://consoleopen.com/forum/images/...4/IMG_3143.jpg
http://consoleopen.com/forum/images/...4/IMG_3144.jpg
Ora passiamo alla rimozione della cover della parte inferiore.
Per fare ciò tiriamo in alto dalla parte del connettore di alimentazione nei punti segnati.
http://consoleopen.com/forum/images/...4/IMG_3146.jpg
http://consoleopen.com/forum/images/...4/IMG_3147.jpg
A questo punto possiamo andare a togliere l'alimentatore svitando le 2 viti a croce e le 3 viti Torx segnate in rosso come in figura.
La rimozione del lettore non è obbligatoria, comunque se volete rimuovere anche il lettore basterà svitare le 4 viti torx e quella a croce segnate in blu.
http://consoleopen.com/forum/images/...4/IMG_3150.jpg
http://consoleopen.com/forum/images/...4/IMG_3151.jpg

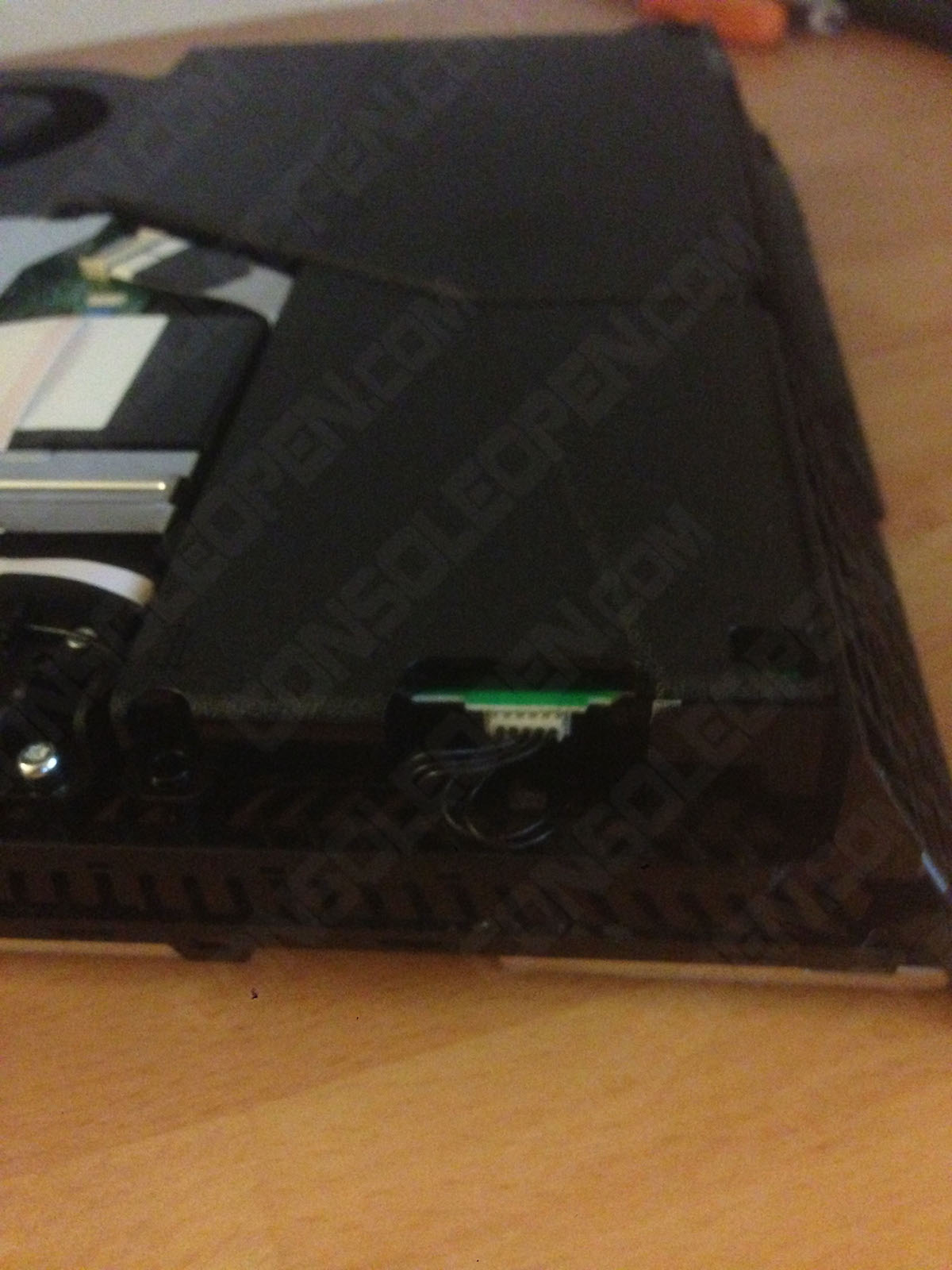

Scolleghiamo il connettore dell'alimentazione e poi solleviamo l'alimentatore verso l'alto come in figura
http://consoleopen.com/forum/images/...4/IMG_3152.jpg
http://consoleopen.com/forum/images/...4/IMG_3153.jpg
http://consoleopen.com/forum/images/...4/IMG_3154.jpg
http://consoleopen.com/forum/images/...4/IMG_3155.jpg
Ora passiamo alla rimozione del connettore dell'alimentazione, del flat del lettore, dell'alimentazione del lettore e del connettore WiFi
http://consoleopen.com/forum/images/...4/IMG_3156.jpg
Per la rimozione del Flat del lettore si deve fare pressione nella parte metallica e poi tirare verso l'esterno come in figura.
http://consoleopen.com/forum/images/...4/IMG_3157.jpg
http://consoleopen.com/forum/images/...4/IMG_3158.jpg
Possiamo ora rimuovere l'antenna WiFi
http://consoleopen.com/forum/images/...4/IMG_3163.jpg
A questo punto possiamo girare la PS4 e rimuovere la scocca metallica
http://consoleopen.com/forum/images/...4/IMG_3164.jpg
Infine per la rimozione della scheda madre alziamo delicatamente nel lato delle prese USB.
http://consoleopen.com/forum/images/...4/IMG_3165.jpg
http://consoleopen.com/forum/images/...4/IMG_3166.jpg
E con questo abbiamo Finito!
http://consoleopen.com/forum/images/...4/IMG_3167.jpg
GUIDA REALIZZATA DA -Criscros- per [url="http://www.consoleopen.com"]www.consoleopen.com[/url]
La riproduzione anche parziale senza il consenso dell'autore è vietata
