salve a tutti ragazzi, come da titolo cerco un immagine ( che su ps3 dev non ho trovato ) del pinout della mia mobo DYN-001 ( ps3 cech-2004a ). qualcuno sa linkarmi un immagine?? sono con la ps3 aperta e pronto a saldarci su il teensy++2.0
grazie
Visualizzazione Stampabile
salve a tutti ragazzi, come da titolo cerco un immagine ( che su ps3 dev non ho trovato ) del pinout della mia mobo DYN-001 ( ps3 cech-2004a ). qualcuno sa linkarmi un immagine?? sono con la ps3 aperta e pronto a saldarci su il teensy++2.0
grazie
Tieni :)
[URL="http://bit.ly/1cnHRRU"]Pinout[/URL]
Sono apparsi ora forse :)
[url]http://www.psdevwiki.com/ps3/File:DYN-001_NOR.JPG[/url]
Citazione:
Originariamente Scritto da Razorbacktrack
Hahahha no Razor ma questo è bellissimo!
su scusate, ma è la 1 volta. io ho trovato questo
[url]http://www.psdevwiki.com/ps3/Hardware_Flashers:testpoints_layout_3[/url]
fatto sta che anche con l'immagine che mi avete linkato, non saprei dove saldare sul teensy
ps. scusate è il mio primo downgrade, ho solo dimestichezza col saldatore, non ancora con i pin
Se vai qui :
[url]http://www.psdevwiki.com/ps3/Hardware_flashing[/url]
trovi per ogni tipo di chip (compreso il tuo) la corrispondenza per ogni PIN.

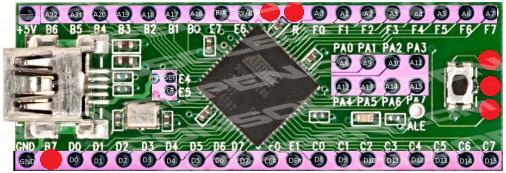

Ti aiuta anche questa immagine (che tra l'altro è nel tutorial su questo sito) :
Allegato 12512
ok, ultima: chi mi spiega cosa è il nor tristate?
Un punto da saldare che ti tiene la console alimentata lasciando la NOR "ferma" per poterci lavorare su,detto alla semplice semplice
ragazzi ho seguito la guida dopo aver saldato, ma non mi legge la nand dandomi errore. SICURAMENTE avro saldato male.
posso seguire questa pur essendo per progskeet??:
[url]http://www.psdevwiki.com/ps3/images/8/83/Dyn_001-progskeet.jpg[/url]
o devo seguire questa?:
[url]http://www.psdevwiki.com/ps3/images/8/84/DYN-001_NOR.JPG[/url]
Guarda che i punti sono i soliti è.....controlla con il tester di aver collegato tutto bene
Inviato da Lo Scumm BAR
si ma ad esempio ( vedendo l'immagine ) il pallino verde a19 sulla mobo, dove lo saldo sul teensy. qui fa distinzione tra pallini verdi:address e blu:data
Scusa ma A19 guardando l'unica immagine che devi guardare mi pare chiaro che sia B3...
[url]http://www.psdevwiki.com/ps3/images/2/2a/Teensy2.0%2B%2B.jpg[/url]
Sei sicuro di volerla fare da solo questa cosa?!
Inviato da Lo Scumm BAR
piccolo uomo, se sai saldare non ci vuole molto a fare la procedura. io sto solo chiedendo perche ho visto che i punti cambiano da scheda in scheda, tutto qui. voi dovreste essere qui per aiutare, nn per fare i saccenti
Grande uomo mi pare che la mano te la sto dando....alle 22.20 di sabato mentre sono a cena fuori. Comunque prego....se avrai altri dubbi me ne guarderó bene dal risponderti.
E comunque ho solo chiesto, dato che il cercare di evitare che tu faccia danni, è un aiuto anche quello. Se sei bravissimo a fare tutto prego....buon divertimento.
Ourevoir!
Inviato da Lo Scumm BAR

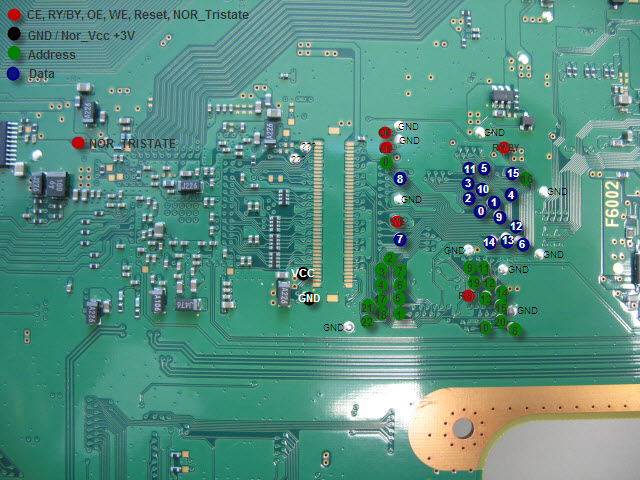

Allegato 12530

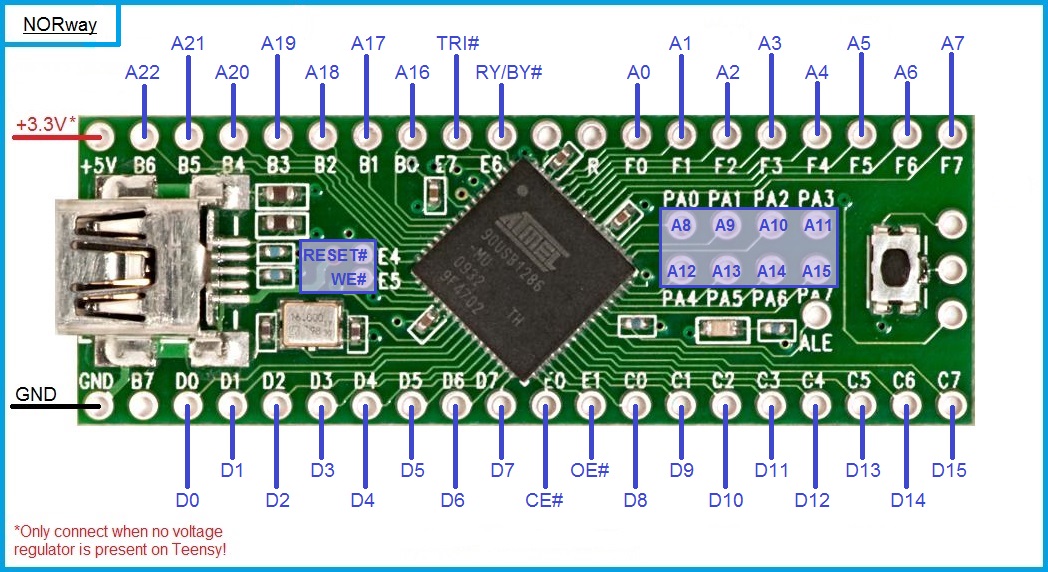

Allegato 12531
Non vedo la difficolta nel collegare 2 punti chiamati in ugual modo, forse con questa ti schiarisci le idee
Pomata,hai gli schemi,devi saldare e seguire i tutorial,se non sai farlo ovvio che ti dicono di non continuare,quali saccenti e saccenti
Aiuto non vuol dire imboccare o andare a casa tua a saldare ;)
E ricorda,nulla é dovuto,i soldi li buschi tu non noi
Continuiamo facendoci vedere l installazione o chiudo?
e logico che uno si snerva se viene preso per scemo in materia...un minimo ci so mettere mani. cmq il mio dubbio era solo sul pin out che cambia da piastra a piastra.se mi dici che quella è l'immagine e lo schema che devo seguire, provero cosi.buona serata a tutti e grazie
Ps: chojin apprezzo e nn ti sto criticando, ci mancherebbe
-Criscros- ti ha dato i due schemi uniti :)
