Settaggio R8-R7 Prgskeet 1.1

Siccome ci sono molti pareri su come settare il progskeet 1.1 avrei bisogno di capire a quali settaggi corrispondono ogni situazione:
Progskeet 1.1
Con R11-R9 Chiusi
Alimentazione dalla PS3 quali resistenze vanno Aperte?
Alimentazione dal Progskeet 1.1 quali resistenze vanno Aperte?
Alimentazione esterna quali resistenze vanno Aperte?
Con R11-R9 Aperti
Alimentazione dalla PS3 quali resistenze vanno Aperte?
Alimentazione dal Progskeet 1.1 quali resistenze vanno Aperte?
Alimentazione esterna quali resistenze vanno Aperte?

Su quale NOR o NAND devi lavorare?

Cechk04 dia 002
nor
s29gl128n90tfir2

In questo caso ti consiglio di alimentare il progskeet da ps3 quindi r8 aperto e r7 chiuso.
Se riesci a flashare la nor per favore scrivi quali impostazioni per la scrittura hai usato in winskeet, possono sempre tornare utili ad altri utenti

R11 -R9 chiusi o aperti
ora sono aperti non sono collegati ai 3,3 V

quindi R8 Aperto(quello vicino al C16) e R7 Chiuso(vicino ai 3,3V)

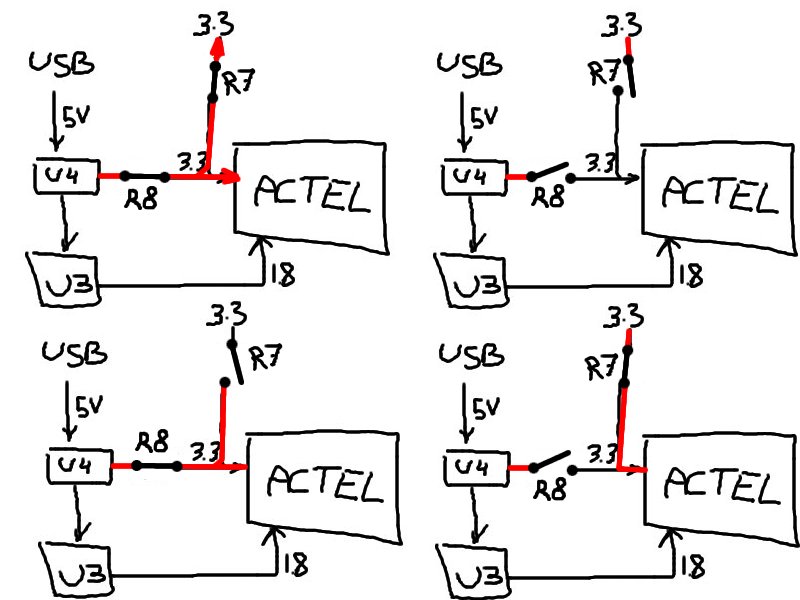

Allegato 8300

valido schema

La prossima volta prova con gli acquerelli, vedrai che viene meglio... LOL

Citazione:

---

Originariamente Scritto da zeruel85

La prossima volta prova con gli acquerelli, vedrai che viene meglio... LOL

---

non è farina del mio sacco, sarebbe inguardabile altrimenti :p

sul mio progskeet 1.1 U3 è collegato alla R8-R7 cioè ai 3,3V,mentre U4 ai 1,5V.
se collego USB senza chiudere R11 e R9 mi trovo su R8 e RR7 3,28 V perchè sono chiusi.
Quindi se apro R8 collego il Vcc della Mobo sui 3,3 V del Progskeet 1.1 e accendo la console perche in standby non supera i 1,7 volt, a volte anche 0,70 V.

Mentre con alimentatore esterno R8 Chiuso R7 aperto e VCC della mobo collegato alla 3,3 volt ATX.

R9 e R11 a cosa servono allora?


questa configurazione dovrebbe andare vero?
R11-R9 chiusi
R8 chiuso
R7 aperto
Nor Tristate alla GND della Mobo altrimenti la mia ps3 si spegne
Ps3 accesa led verde
Progskeet alimentato via USB

Mi è sembrato di capire che la NOR in questione è una Spansion "N", mamma mia che rogna, la leggo con il Progskeet 1.1 ma non riesco a scriverla anche applicando il pull, problema non riscontrato invece con la Spansion "P".
Comunque per tagliare la testa al toro (che male avrà fatto bò), ho utilizzato l'E3-Flasher non con la clip ma a fili e ho risolto il problema delle Spansion "N".
Comunque rimane un consiglio di mia esperienza, se ci riesci.... una cortesia dicci come hai fatto, così giova a tutto il foro.

appena provo vi farò sapere.

Citazione:

---

Originariamente Scritto da jiro180387

sul mio progskeet 1.1 U3 è collegato alla R8-R7 cioè ai 3,3V,mentre U4 ai 1,5V.
se collego USB senza chiudere R11 e R9 mi trovo su R8 e RR7 3,28 V perchè sono chiusi.
Quindi se apro R8 collego il Vcc della Mobo sui 3,3 V del Progskeet 1.1 e accendo la console perche in standby non supera i 1,7 volt, a volte anche 0,70 V.

Mentre con alimentatore esterno R8 Chiuso R7 aperto e VCC della mobo collegato alla 3,3 volt ATX.

R9 e R11 a cosa servono allora?


questa configurazione dovrebbe andare vero?
R11-R9 chiusi
R8 chiuso
R7 aperto
Nor Tristate alla GND della Mobo altrimenti la mia ps3 si spegne
Ps3 accesa led verde
Progskeet alimentato via USB

---

La tua configurazione potrebbe andar bene, se ti può essere utile ti dico quella che uso io con le nor spansion "N"

-Progskeet 1.0 con primo bitstream
-resistenza di pull-up da 10Kohm tra rdy e 3,3 V e corto tra rdy e gp4 ( questi fix non servono con i nuovi bitstream)
-r8 aperto
-interruttore su r7 ( serve a non far spegnere le ps3 brikkate ) e nor tristate collegato come da schema sul progskeet
-PS3 accesa
-più punti di GND, è importante

Il dump normalmente avviene senza problemi mentre per la scrittura può essere necessario diminuire il valore max. byte e usare "usb transfer timing"

scrittura eseguita correttamente alla verifica tutto OK,al primo colpo.

ho collegato tutti i punti e 7 GND


ora faccio altri flash per vedere se ho problemi.

una domanda

io ho aggiornato con i file della cartella get in fsm

ed è uscito rogero in factory mode,dopo che esco dal factory mode posso aggiornare direttamente OFW 3.55 o devo prima fare prima il deashing?

Si primaesci da fsm, poi seashing e downgrade a 3.55.
PS: ricordati di far leggere un bd film prima del downgrade
