Up
Inviato dal mio Nexus 5 utilizzando Tapatalk
Visualizzazione Stampabile
Up
Inviato dal mio Nexus 5 utilizzando Tapatalk
Credo solo il primo dei due, ma oltre alla tensione di uscita, devi verificare che il package e il pinout corrispondano. Altrimenti preleva la 3,3V esternamente e morta lì, no?
Inviato dal mio GT-I8150 utilizzando Tapatalk
Grazie zeruel.. Cosa intendi con morta?
La mia paura e l amperaggio
Inviato dal mio Nexus 5 utilizzando Tapatalk
È un modo di dire, "morta lì" = "finita lì", nel senso che non ti devi preoccupare di regolatori o altro.
Per quanto riguarda l'amperaggio, non devi preoccuparti, lavori a NAND dissaldate per cui va bene anche l'alimentazione da USB (ovviamente con la regolazione della tensione).
Inviato dal mio GT-I8150 utilizzando Tapatalk
se è "morta lì" ci vuole un funerale.......
http://1.bp.blogspot.com/-vt8L0L251O...ne_morente.jpg
http://i15.photobucket.com/albums/a3...etworkdies.jpg
Per par condico anche una 360
http://media.onsugar.com/files/2010/...ed19f_xbox.jpg
una Wii
http://www.nerdlikeyou.com/wp-conten...ii-funeral.jpg
e una WiiU
http://wiiudaily.com/wp-content/uplo...i-u-coffin.jpg
La wii U c'è nata lì dentro secondo me....
Il data sheet dice che escono 3 v con 800mhaCitazione:
Originariamente Scritto da zeruel85
La nand ne vuole 500mha giusto?
Dovrebbe andare.
Ho montato tutto, il regolatore funziona. O meglio ho solo collegato i 3 volt al teensy e viene riconosciuto.
Domani faccio i collegamenti allo zif e qui ho qualche dubbio.
1) devo leggere 1 nand per volta. Devo collegare solo i pin del teensy che fanno riferimento alla nand 0(dello schema teensy) giusto?
2) Nel thread NandWay dice che in caso di nand non dissaldate alimentarla a 2,7 v.
Nel mio caso devo dargli la stessa alimentazione del teensy cioe 3.3v. Giusto?
Altre accortezze da seguire?
Grazie Mattia
Inviato dal mio Nexus 5 utilizzando Tapatalk
1)se lo fai con zif direi che a meno che tu non ne abbia 2 la risposta è scontata.... Puoi montarla come 0 o come 1 è perfettamente identico basta usare il relativo comando nel prompt di NandWayCitazione:
Originariamente Scritto da mattia23393
2)si 3.3V
Appena torno a casa riparto con il lavoro. Grazie
Saluti, Mattia
- Nexus 5 -
Goodluky dove li abbiamo comprato sia io che zeruel, in alternativa prova a saldare sui pin della nand se riesci.
Ma credimi quello che puo' sembrare il metodo piu' difficile ( dissaldare le nand e usare lo zif) alla fine ' e' il metodo piu' sicuro e piu' semplice!
Ovvio ci vuole manualita' sia a dissaldarle che a saldarle le nand
Inviato dal mio ZP980 utilizzando Tapatalk
Vedremo tommino :)Citazione:
Originariamente Scritto da Tommino81
Comunque io ho preso tutto in Italia arrivato in un giorno.. Al modico prezzo di 27 euro.. E un negozio in Calabria se mi date il consenso posso lincarlo ha mooolta roba ad un ottimo prezzo.
Saluti, Mattia
- Nexus 5 -
Salve ragazzi ho montato tutto e provato.
Ho flashato lex Signal Boster al Teensy quando do il comando con tutte e due le nand mi restituisce questo errore:
Citazione:
C:\Users\Mattia\Desktop\PS3\NORway\NORway-master>nandway.py com3 0 info
NANDway v0.63 - Teensy++ 2.0 NAND Flasher for PS3/Xbox/Wii
(Orignal NORway.py by judges <judges@eEcho.com>)
(Orignal noralizer.py by Hector Martin "marcan" <hector@marcansoft.com>)
Pinging Teensy...
Available memory: 3764 bytes
NAND0 information:
Raw ID data: 0xff 0xff 0xff 0xff 0xff
Error reading size of NAND! Exiting...
Closing serial device...
Done.
C:\Users\Mattia\Desktop\PS3\NORway\NORway-master>
Da cosa potrebbe dipendere?
collegata male la nand
sembra perfetta sullo zif...
Ti e capitato altre volte Razor?
Mattia
Spero di essere IT...per divertirsi (con il solito Pilubbio) un'altra serata goliardica...

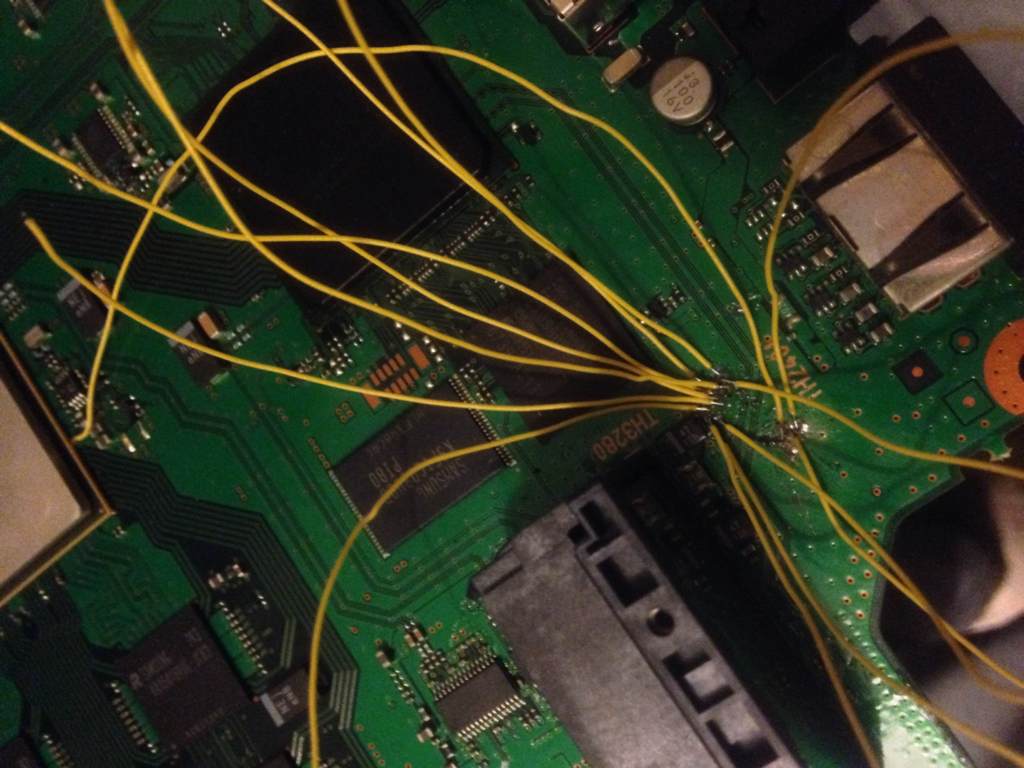

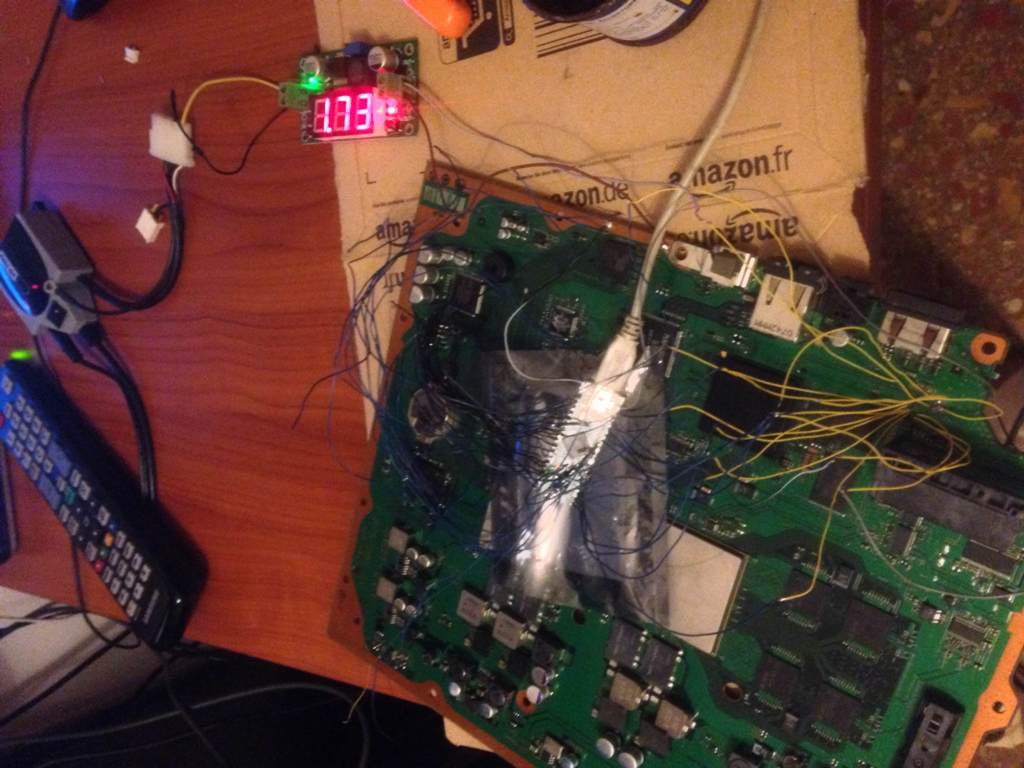

Ps3 cechg con dual nand e dump con Teensy saldando direttamente sulla mobo.
Vecchia piastra rilevata con lettore non funzionante e adatta ad esperimenti...

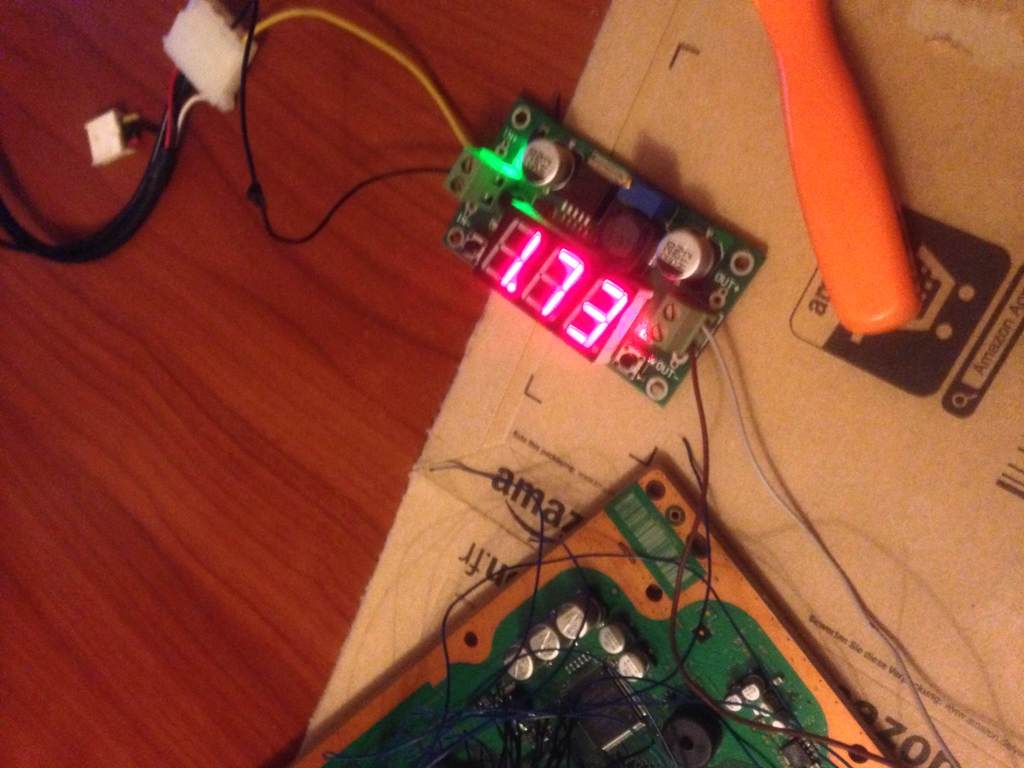

Il voltaggio è di 12v da alimentatore abbassato a 1.73v su top e 2.15v su bottom.
Un voltaggio appena superiore od inferiore a questi valori rende nullo il riconoscimento della nand.
I dump sono quasi "buoni" nel senso che dati in pasto dopo l'unione ai vari tool presentano molti
punti corrispondenti ad un'idonea validazione, ma i relativi file non vengono estratti correttamente.
Tra qualche giorno riproviamo...
Ci siamo divertiti un mondo :)
Saldare su quei punti dopo aver scavato un po sulla mobo è elettrizzante.
Ovviamente da non ripetere :)Allegato 14640Allegato 14641Allegato 14642
Ma il led del teensy non da nessun segno e normale per quanto ricordo dalla nor.
Ho controllato i pin e tetsati con la nand on board corrispondono tutti.
Mattia
puliscila meglio e pulisci i pin dello zif,capitato l altra volta
@aquilus: pazzo
:)
1 Bad block in nand0
3 bad block in nand1
Ci eravamo quasi...caxxo :)
Eravamo quasi per cosa? i bad block sono problemi della nand non delle saldature (tranne se ce ne sono centinaia)
Niente da fare sembro un chirurgo nella pulizia ma niente da fare non ne vuole sapere.Citazione:
Originariamente Scritto da Razorbacktrack
Ne la nand 1 che la 0 .
Mattia
se usi l'hex per signal booster non puoi fare il montaggio a dual nand....da come scrivi hai fatto confusione.
Cambia l'hex nel teensy se hai fatto il montaggio dual nand.
Non ho fatto confusione. Ho provato prima una poi l altra.
Con l hex del dual nand il comando "com3 0" non può funzionare perché il codice si aspetta due nand collegate quindi inutile definire quale leggere.
Il file hex e corretto ma é come se rilevasse la nend sempre stesso risultato.
Mattia
Saluti, Mattia
- Nexus 5 -
Cioè vuoi dire che tu hai fatto prima i collegamenti allo zif come Booster e poi come dual?Citazione:
Originariamente Scritto da mattia23393
No li ho fatti solo boster. Quello che volevo dirti io è che e impossibile che abbia sbagliato a flashare l hex perche con l'hex dual quel comando da errore.Citazione:
Originariamente Scritto da guerrierodipace
Comuqnue ho rifatto i collegamenti ma niente da fare come se la nand non esistesse.
Mattia
una fotina...ina?
Eccole http://img.tapatalk.com/d/13/12/05/ymu6u7u8.jpg
http://img.tapatalk.com/d/13/12/05/jyvahury.jpg
Mattia
Saluti, Mattia
- Nexus 5 -
Non so che dirti, è una configurazione che deve andare stratestata. Se non va devi ricontrollare. Come primo test sarebbe anche stato meglio avere uan nand vergine sicuramente funzionante.
Questa cosa non è assolutamente vera.Citazione:
Originariamente Scritto da mattia23393
Inviato dal mio GT-I8150 utilizzando Tapatalk
Ma nel dissaldare non ho avuto particolari problemi non si affatto danneggiata.Citazione:
Originariamente Scritto da guerrierodipace
ho ricontrollato gia tutto ,
Piccolo dubbio la nand va alimentata sia da destra che da sinistra giusto?
Che arcano e strano che tutte e due le nand non vadano affatto
Mattia
Hai ragione stavo per corregermi.(Non ti fa selezionare la 1 in signal boster)Citazione:
Originariamente Scritto da zeruel85
Chiedo perdono :)
Zeruel tu che ne pensi della faccenda.
i pin alimentazione sono collegati internamente ma se li metti entrambi è meglio (nel caso uno dei due non facca bene contatto nello zif)
Non trovo un problema avro ricontrollato tutto una miriade di volte.Citazione:
Originariamente Scritto da guerrierodipace
La tensione arriva ai pin dello zif sia da un lato che dall'altro.
Mattia
Prova a pulire i pin della nand e dello zif e cambia porta usb
Capitato anche a me non poxo tempo fa....
Inviato dal mio ZP980 utilizzando Tapatalk
Niente da fare pin e zif sono uno specchio, e ho provato cambiando porta.
Una domanda
1) noto che accanto al integrato amtel vi e un altra gnd. Non va collegata giusto?
2)Noto che vi e un altro pad ale nin serve giusto il mio ale é il b3 o d3 giusto?
Saluti, Mattia
- Nexus 5 -
Forse ho risolto....
Leggo e scrivo ora. Usavo i collegamenti dual nand con hex signal.
Sto scrivendo la seconda nand adesso
Saluti, Mattia
- Nexus 5 -
Quante ne sa questo pollo... :)Citazione:
Originariamente Scritto da guerrierodipace
E io che l ho anche contrariato che cog***e che sono... L esperienza fa tutto. L ho capito guardando i file immagine nella cartella teensy.Citazione:
Originariamente Scritto da zeruel85
Sbagliando si impara continuando a studiarci su si risolve.
Grazie a tutti per il supporto comunque.
Vediamo come finisce dopo la rilettura e il montaggio.
Saluti, Mattia
- Nexus 5 -
