Teensy++ autocostruita

Ciao a tutti, scrivo qui per chiedere se a qualcuno ha mai provato a costruirsi da solo una teensy++.
Per spiegare meglio il problema iniziamo col dire che ho trovato una PS3 CECHG 40GB con OFW 3.60 e senza lettore bluray, e vorrei recuperarla.
Ho a disposizione un lettore BMD-001 quindi ho la necessità di effettuare il downgrade ed il remarry.

La soluzione più semplice per fare il tutto da solo da quanto ho letto sul forum è quello di utilizzare la Teensy++ 2.0 (downgrade) ed una chiavetta per entrare in modalità di servizio (remarry).
La chiavetta la posso fare con il PIC18F2455 che mi ero costruito per lavorare sull'XBOX, ma la Teensy? Si, lo so costa solo 30€ ma volete mettere la soddisfazione di costruirsi l'attrezzatura da soli? :playful:

Di per se la Teensy è un progetto open-source, c'è lo schema, c'è l'elenco componenti (non c'è nulla! un micro e un po' di passivi).
L'unica cosa proprietaria è il bootloader! Ma quello che penso io -ditemi se sbaglio- se l'HEX del NANDWay lo carico direttamente sul micro vergine con un programmatore anzichè caricarlo via USB con il loader, non dovrebbe funzionare??? Qualcuno ha già provato?

Attendo opinioni!
Grazie!

SEM-001, dual nand,dovresti costruirti un teensy per poi andarlo a saldare prima in una nand poi in un altra o contemporaneamente

Poi non ti funziona qualcosa e so cazz :)

Se sai saldare nei pin delle nand,allora acquista il teensy già assemblato e "vai tranquillo"

Citazione:

---

Originariamente Scritto da Razorbacktrack

SEM-001, dual nand,dovresti costruirti un teensy per poi andarlo a saldare prima in una nand poi in un altra o contemporaneamente

Poi non ti funziona qualcosa e so cazz :)

Se sai saldare nei pin delle nand,allora acquista il teensy già assemblato e "vai tranquillo"

---

quoto alla grande è molto delicata la faccenda al massimo compra un teensy ++ e ti crei la basetta sbe made in zeruel.ho usato tutto cio avendo ottimi risultati,certo devi dissaldare le nand.

Grazie per le risposte! In ogni caso, che decida di dissaldare le NAND dalla mobo, attaccarci i fili o usare la clip ho sempre bisogno bisogno della Teensy++!!!
Forse non mi sono spiegato bene, quello che volevo fare è costruire l'hardware della Teensy++ (visto che l'hardware è open e che posso avere il micro a costo zero) e programmare l'ATMEL 90USB1286-MU con l'HEX utilizzando un programmatore per tale micro, anzichè passare dal loader proprietario!

Le clip fan cacare,detto e ridetto ,o dissaldi ed usi uno zif o saldi nei pin

Lo so che vuoi costruirtelo tu,ma se poi non funziona come fai a sapere se hai problemi con il teensy o con le saldature o altro?

Suy faccio il tifo per te, in bocca al lupo. :)

È proprio come dici tu, scrivi con un AVR programmer direttamente l'HEX, se poi i componenti son quelli allora non vedo dove ci possano essere problemi. ;)

Ti consiglio però una cosa: flasha HeX dual nand se non dissaldi, invece flasha HEX signal booster se decidi di dissaldare.

Mi hai incuriosito, più tardi cerco qualche schematic, e perché no, potremmo progettare una pcb con anche le connessioni per il avr programmer.

Inviato dal mio GT-I8150 con Tapatalk 4

Citazione:

---

Originariamente Scritto da zeruel85

...e perché no, potremmo progettare una pcb con anche le connessioni per il avr programmer...

---

:eek: ..

...dal mio padellone 2

Ancora grazie, siete velocissimi nelle risposte!!!
Non voglio scavalcare i modder che fanno sicuramente il loro lavoro egregiamente, ma non vedo perchè deva "buttare" 30€ per acquistare un prodotto commerciale quando avendo tutto in casa posso avere lo stesso risultato. Tra l'altro non conosco la storia di questa PS3 a parte i 10kg di polvere che conteneva, magari funziona per 3 giorni e poi YLOD.

@zeruel85: come schemi direi che basta quello ufficiale della Teensy++ 2.0 + eventualmente quello di un programmatore (devo ancora cercarlo). zeruel, il tuo nick ha a che fare con evangelion?

Citazione:

---

Originariamente Scritto da pocoyo2

:eek: ..

...dal mio padellone 2

---

Ahahah, te stai già a scacazzà sotto... XD

more difficult mode:ON
...di per se, secondo il mio modesto parere, anche il PIC18f2455 (o simili) sarebbe in grado di effettuare la lettura/programmazione di una NAND (o NOR) alla volta...peccato che la programmazione in C non sia il mio forte :sorrow: . Per modificare la Flash dell'XBOX si usa quel chip, ma il procedimento è differente. Sulla PS3 bisogna leggere i dati RAW direttamente dal componente (8bit di dati paralleli), sulla console di M$ si passa attraverso il controller per cui ho i dati in seriale...

Di una NOR non credo proprio, visto che hai 23 address, più 16 data e 5/6 control points. Gli I/O sono troppo pochi, almeno per il 18F2455.

@zeruel: hai ragione in pieno, sorry!!

ho trovato il programmatore per gli AT90USB... spero di poter pubblicare il link senza andare contro le regole del forum.

[url=http://sourceforge.net/projects/ispprogrammer/]ISP Programmer | Free software downloads at SourceForge.net[/url]

Sourceforge.net è un sito open source, nessun problema.

Minchia, a parallela? No grazie. :D

Penso che un USBasp vada più che bene.

ma no dai, per caricare qualche kB la parallela va più che bene!!! questo è il programmatore per mettere l'HEX nel AT90USB, non per leggere le NAND!!!

Io ho un laptop e faccio tutto con quello. Ho deciso di rinunciare alle parallele e alle seriali da tempo ormai. :)

Non parlavo solo di problemi di velocità trasmissione dati, ma proprio di comodità di utilizzo. ;)

Allegato 12663 -----> errore nella lettura del blocco 5E e 5F

Ricordo il mio primo jtag <<STATE FERMI IMMOBILI NON TOCCATE GLI INTERRUTTORI O VI UCCIDO!!>>

mmmmh ripeto: quel programmatore serve solo per programmare il microprocessore che acquistato nuovo risulta vergine. il procio si programma solo la prima volta e poi basta. ma cmq esistono miriadi di programmatori per Atmel. quello è un esempio di una versione opensource a costo zero, ma nulla mi vieta di usarne uno USB magari già presente in casa. purtroppo qui da me al lavoro usiamo solo i PIC e STM32......

comunque non può essere peggio di quando mi divertivo con l'oslink (chi se lo ricorda?)

Ciao a tutti, il lavoro prosegue anche se a rilento in quanto ho poco tempo a disposizione...
Ho assemblato una scheda millefori con l' AT90USB1286 e due schedine sulle quali ho saldato la NAND0 e la NAND1 (appena posso posterò delle foto).
Il microprocessore l'ho programmato come dicevo in qualche post più sopra col programmatore via parallela.
Ho preso l'HEX che normalmente si carica sulla Teensy++ e l'ho dato in pasto all'Atmel che ha gradito!
Come se avessi avuto una Teensy originale ho letto 3 dump delle due NAND, ho fatto i soliti controlli (statistiche, compare ecc..) e tutte le letture sono risultate identiche al primo colpo e zero bad sector!!

E allora vogliamo le fotooo!!! Nudooooooooooo!!!! XD

Inviato dal mio GT-I8150 con Tapatalk

beh, non è come Belen.......

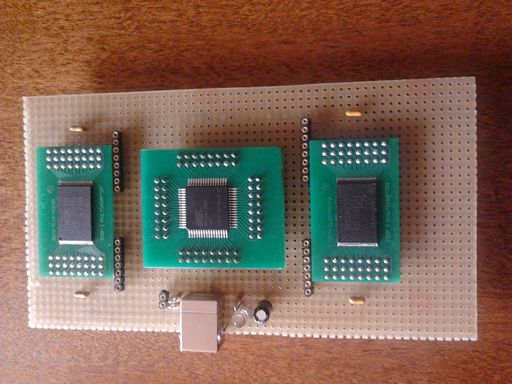

Allegato 13554

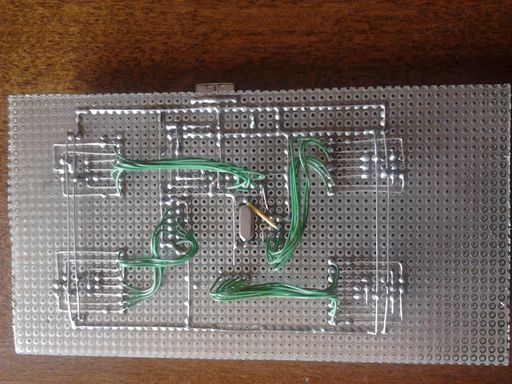

Allegato 13555

Bel lavoro complimenti. ;)

Inviato dal mio GT-I8150 con Tapatalk

Citazione:

---

Originariamente Scritto da zeruel85

Bel lavoro complimenti. ;)

---

Grazie, adesso vedo di studiarmi bene la lezione sui CFW!

Io mi sono costruito un teensy 2.0, sto aspettando solo di ricevere i componenti :P
Ma quei pcb te li sei fatti da solo?

Citazione:

---

Originariamente Scritto da Areseru

Io mi sono costruito un teensy 2.0, sto aspettando solo di ricevere i componenti :P
Ma quei pcb te li sei fatti da solo?

---

Ciao, le schedine verdi le ho prese su RS, perchè per lavoro ogni tanto ordino dei componenti da loro. Poi ho semplicemente saldato dei pin-strip sulla millefori ed effettuato i collegamenti. Avrei voluto disegnare una scheda completa ma i pin delle flash sono troppo vicini tra di loro (0,5mm) e sarebbe venuta fuori una porcata, per lo meno col metodo della fotoincisione "casalinga". Farla fotoincidere online sarebbe costata di più della teensy già bella e pronta!

Comunque lo scopo del mio lavoro era: -capire se utilizzando un processore vergine si ottenesse lo stesso risultato di un prodotto commerciale (SI) -riuscire a downgradare una PS3 (FATTO, ora devo effettuare il remarring del lettore).

Buona serata.

Citazione:

---

Originariamente Scritto da suysuy00

Ciao, le schedine verdi le ho prese su RS, perchè per lavoro ogni tanto ordino dei componenti da loro. Poi ho semplicemente saldato dei pin-strip sulla millefori ed effettuato i collegamenti. Avrei voluto disegnare una scheda completa ma i pin delle flash sono troppo vicini tra di loro (0,5mm) e sarebbe venuta fuori una porcata, per lo meno col metodo della fotoincisione "casalinga". Farla fotoincidere online sarebbe costata di più della teensy già bella e pronta!

Comunque lo scopo del mio lavoro era: -capire se utilizzando un processore vergine si ottenesse lo stesso risultato di un prodotto commerciale (SI) -riuscire a downgradare una PS3 (FATTO, ora devo effettuare il remarring del lettore).

Buona serata.

---

Beh oddio se hai un master fatto bene (photoplotter) e usi un buon developer il risultato è molto buono, ci ho stampato la mia basetta in questo modo, e il risultato non è male. Il problema, ecco, è forarla come si deve (ci vuole sempre un CNC, è inutile discuterne), la solder mask è anche facile da applicare...
Quindi se ho capito bene hai direttamente caricato l'hex di NANDway sull'Atmel usando AVR Programmer?

Citazione:

---

Originariamente Scritto da Areseru

Quindi se ho capito bene hai direttamente caricato l'hex di NANDway sull'Atmel usando AVR Programmer?

---

Si esatto! La teensy come prodotto commerciale ti da il vantaggio di caricare l'HEX direttamente via USB attraverso il loro bootloader. Ovviamente acquistando un processore nuovo non c'è nessun loader precaricato, quindi bisogna andare di programmatore.
