Acer extensa 5235 non si accende,problema alimentazione sk.madre

Visualizzazione Stampabile

17-11-12
Reset

Allegati: 2

Acer extensa 5235 non si accende,problema alimentazione sk.madre

Salve a tutti,volevo condividere il mio problema con il mio portatile dell acer,

praticamente all improvviso non si accende proprio piu, zero non gira niente ventole ecc ecc:neglected:,

da premettere che ho tutto smontato con collegata la sola cpu e ram in modo da vedere se la ventolina gira.

ho controllato la tensione dell alimentatore sia sul uscita del jack sia sui contatti in entrata della sk madre ed é ok eroga sui 19V.(ho provato anche con un altro alimentatore)

Quando inserisco l alimentatore e batteria il led arancione si accende e sento un ticchettio continuo proveniente da qui (vicino ai pulcanti di accensione,wifi eccAllegato 6912:

questa e il lato di sotto:
Allegato 6913

Ecco i sintomi:

dopo un po che sta sotto carica con la batteria inserita il led arancione diventa verde da sola come nell accensione pero' rimane spento e il ticchettio svanisce ; invece senza batteria e con il caricatore inserito zero niente led e niente accensione niente tic..

Sicuramente ci sarà qualche componente danneggiato sulla sk madre e vorrei capire quale fosse visto quel ticchettio,ho rifatto le saldature sui pulsanti ma niente.

C é da dire che dopo svariati tentativi il pc si é acceso regolarmente poi ho spento é di nuovo il problema.

Sono accettati tutti i consigli e grazie anticipatamente chi tentera di aiutarmi a far resuscitare questo portatile....:tranquillity:
17-11-12
kazoom

di solito gli acer hanno problemi sul connettore jack di alimentazione saldato su piastra madre, ma se mi dici che hai i 19v in uscita su mobo bisogna vedere il circuito di alimentazione quale componente elettronico trova per primo... non riesci a fare una foto dettagliata dal jack in poi, sopra e sotto?
17-11-12
Reset

si i 19 v li ho misurati sulla mobo, appena rientro faccio le foto e le posto.
grazie
17-11-12
Baccello

ma una foto un po' piu' nel dettaglio zona alimentazione please?
18-11-12
Reset

Allegati: 3

Citazione:

Originariamente Scritto da Baccello

ma una foto un po' piu' nel dettaglio zona alimentazione please?

Citazione:

Originariamente Scritto da kazoom

di solito gli acer hanno problemi sul connettore jack di alimentazione saldato su piastra madre, ma se mi dici che hai i 19v in uscita su mobo bisogna vedere il circuito di alimentazione quale componente elettronico trova per primo... non riesci a fare una foto dettagliata dal jack in poi, sopra e sotto?

Ecco ragazzi le foto:

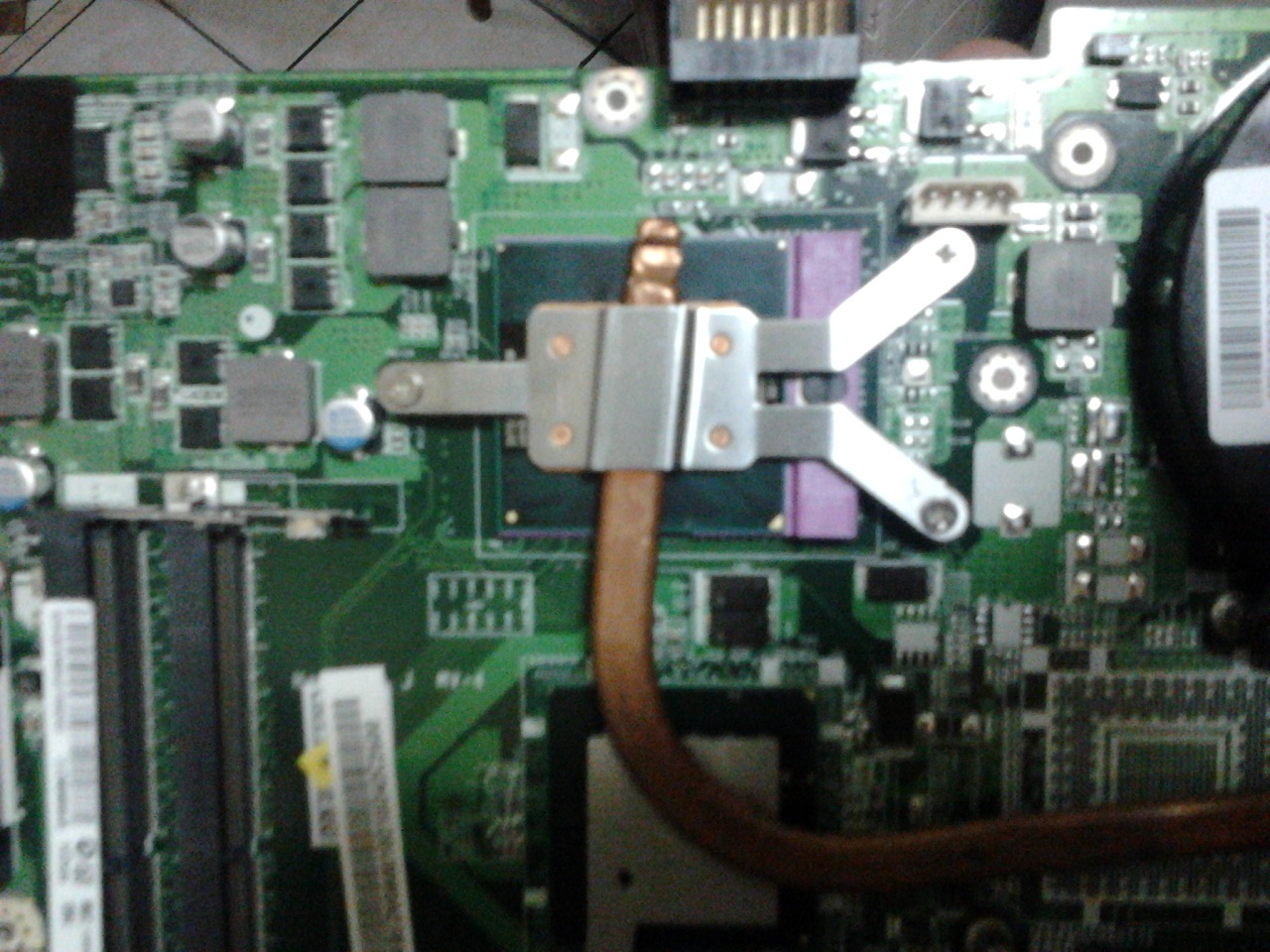

SOPRA

Allegato 6946

SOTTO

Allegato 6947

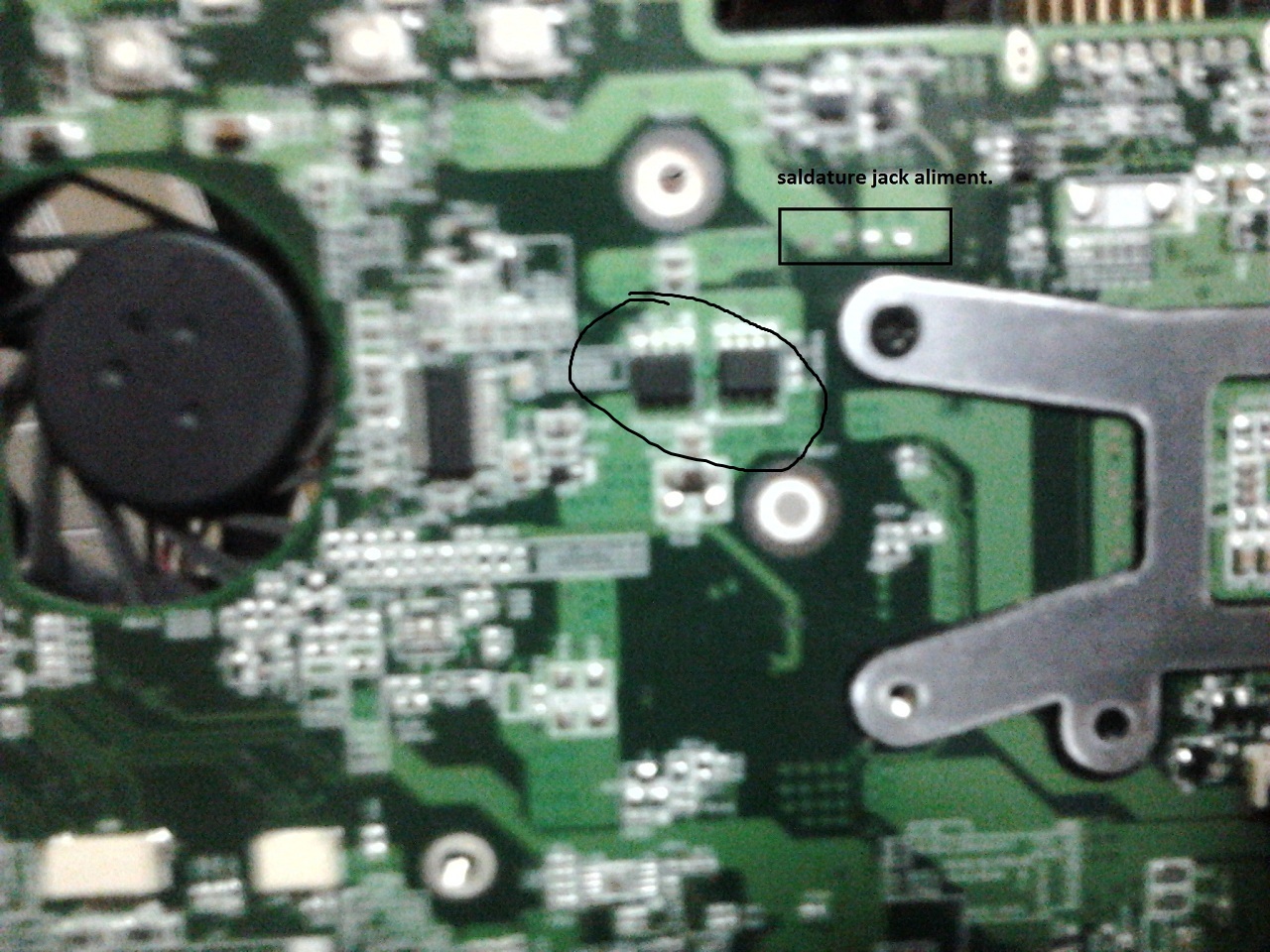

Ho misurato i due mosfet nella foto sotto, il tic proviene nella zona vicino al connettore del jack di alimentazione,mi sembra che proviene da quel componente quadrato é possibile? che componente é?

Allegato 6948

Non ho lo schema di questo portatile e non riesco a trovarlo,mi sono limitato a misurare i due mosfet e la tensione sul connettore del jack alimentazione.
18-11-12
kazoom

Nella seconda foto, sotto a quel componente evidenziato dalla freccia, hai 2 integrati... sono alimentati? non si vede bene se collegati al connettore di alimentazione... ci vorrebbe una foto più a fuoco.

Hai visto se ci sono fusibili vicino al tasto power?
18-11-12
Reset

Allegati: 1

Citazione:

Originariamente Scritto da kazoom

Nella seconda foto, sotto a quel componente evidenziato dalla freccia, hai 2 integrati... sono alimentati? non si vede bene se collegati al connettore di alimentazione... ci vorrebbe una foto più a fuoco.

Hai visto se ci sono fusibili vicino al tasto power?

fusibili non li ho visti,pero' penso che non sia un problema di fusibili perché il pc l altro ieri si accese e poi al mio spegnimento morto.

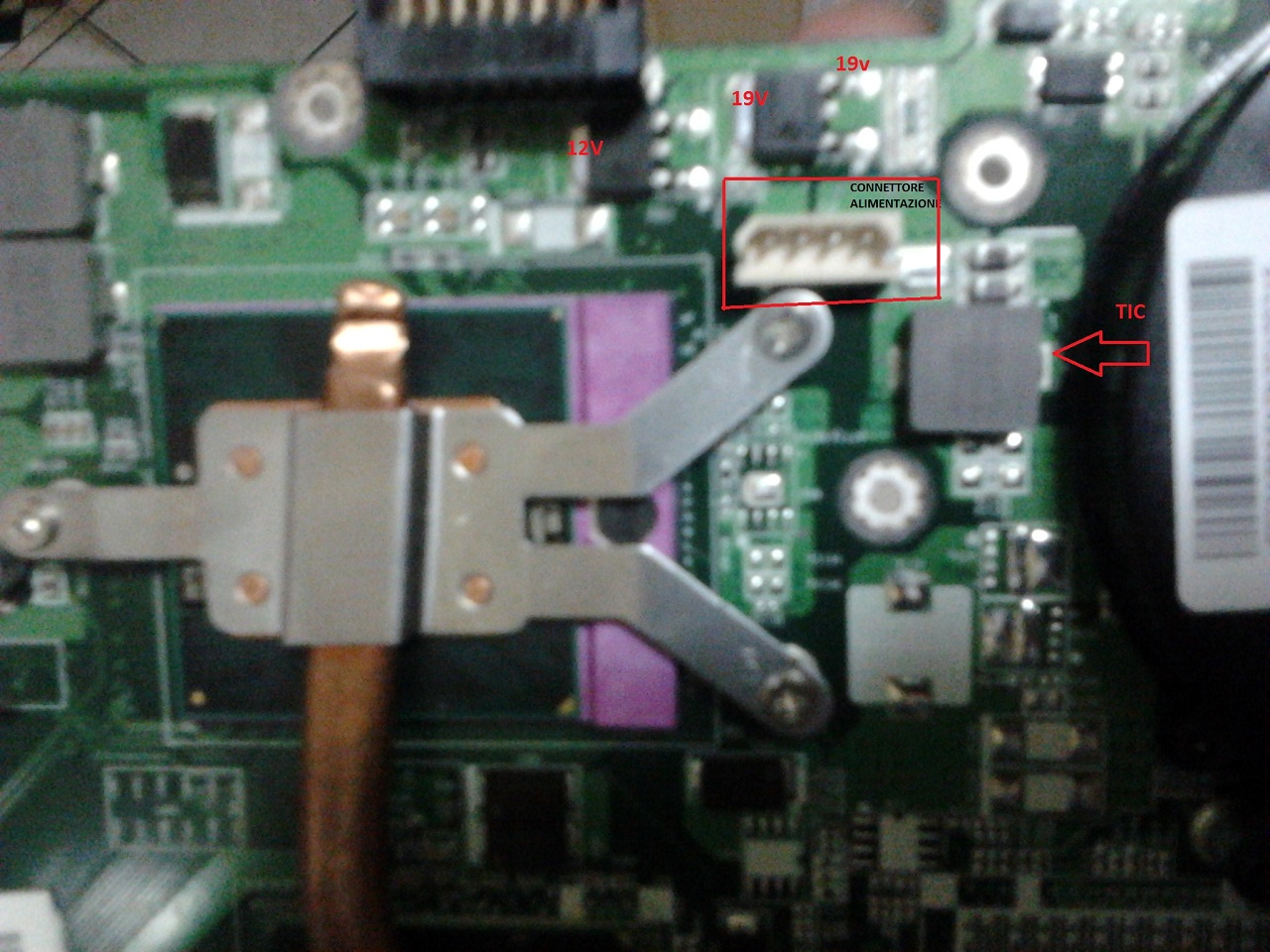

Parli di questi?Allegato 6950

effettivamente sono proprio sotto al componente quadrato evidenziato dalla freccia,pero' sinceramente non so misurarli se sono alimentati,se mi dai una mano te ne sono grato.
18-11-12
kazoom

Si quelli ma non vedo cosa sono. Forse dei regolatori di tensione? hanno una sigla? forse si trova un datasheet.

Sotto tensione scaldano?
18-11-12
Reset

Citazione:

Originariamente Scritto da kazoom

Si quelli ma non vedo cosa sono. Forse dei regolatori di tensione? hanno una sigla? forse si trova un datasheet.

Sotto tensione scaldano?

ho richiuso il portatile molto inteligentemente:bricks: devo riaprirlo e vedere la sigla ,

comunque non scaldano
18-11-12
Reset

Citazione:

Originariamente Scritto da kazoom

Si quelli ma non vedo cosa sono. Forse dei regolatori di tensione? hanno una sigla? forse si trova un datasheet.

Sotto tensione scaldano?

ok uno porta la sigla BA0G2C e sul circuito stampato pq5

l altro non riesco a vederlo bene ,forse é s69qas identificato pq4

non sono riuscito a trovare il datasheet di entrambi e non posso verificarli:moody:
18-11-12
kazoom

sot 89? sot 23? non si capisce come sono fatti...

ti posto un link di codifica smd:

[url=http://www.s-manuals.com/smd]Marking smd[/url]

o questo:

[url]http://www.diodes.com/products/catalog/browse.php?parent-id=29[/url]

potrebbero essere dei diodi per salvaguardare la batteria
19-11-12
Reset

Citazione:

Originariamente Scritto da kazoom

sot 89? sot 23? non si capisce come sono fatti...

ti posto un link di codifica smd:

[url=http://www.s-manuals.com/smd]Marking smd[/url]

o questo:

[url=http://www.diodes.com/products/catalog/browse.php?parent-id=29]Mosfet Transistors | Diodes, Inc.[/url]

potrebbero essere dei diodi per salvaguardare la batteria

i componenti in questione hanno 6 piedini,
nel frattempo ho misurato quest altro componente isl 6251, ho controllato il data sheet ed é il Low Cost Multi-Chemistry Battery
Charger Controller

ho controllato i punti Vdd gnd ,senza alimentatore e con batteria siamo sui 1.5 volt, con alimentatore e batteria sui 5 v e si sente il tic, penso sia buono,

ho letto che lavora con questo componente un mosfet o diodo ,saranno uno dei 2 componenti a sei pin, ma non riesco a trovarli manco dai link che mi hai dato:confusion:
19-11-12
Baccello

Allegati: 1

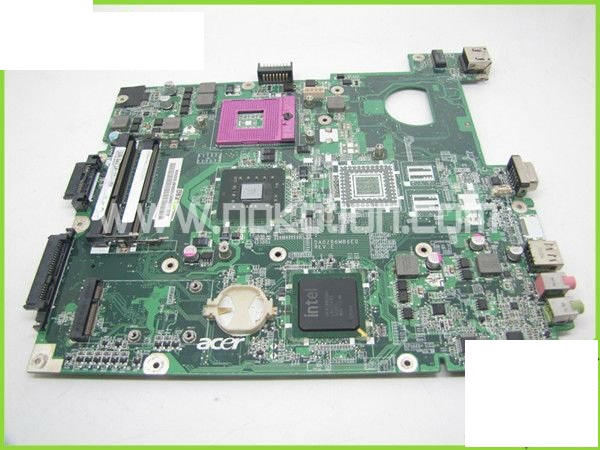

Allegato 6962

E' questo?

[url]http://datasheetgadget.files.wordpress.com/2012/08/extensa-5235-5635-zr6-unlocked.pdf[/url]
[url]http://datasheetgadget.files.wordpress.com/2012/08/extensa-5235-5635-zr6e-unlocked.pdf[/url]
19-11-12
Reset

Citazione:

Originariamente Scritto da Baccello

Allegato 6962

E' questo?

[url]http://datasheetgadget.files.wordpress.com/2012/08/extensa-5235-5635-zr6-unlocked.pdf[/url]
[url]http://datasheetgadget.files.wordpress.com/2012/08/extensa-5235-5635-zr6e-unlocked.pdf[/url]

Finalmente, si quello é lo schema,io avevo trovato solo la prima pagina, la scheda in questione é la zr6,

ora vedo di capirci qualcosa

Grazie
,
19-11-12
Reset

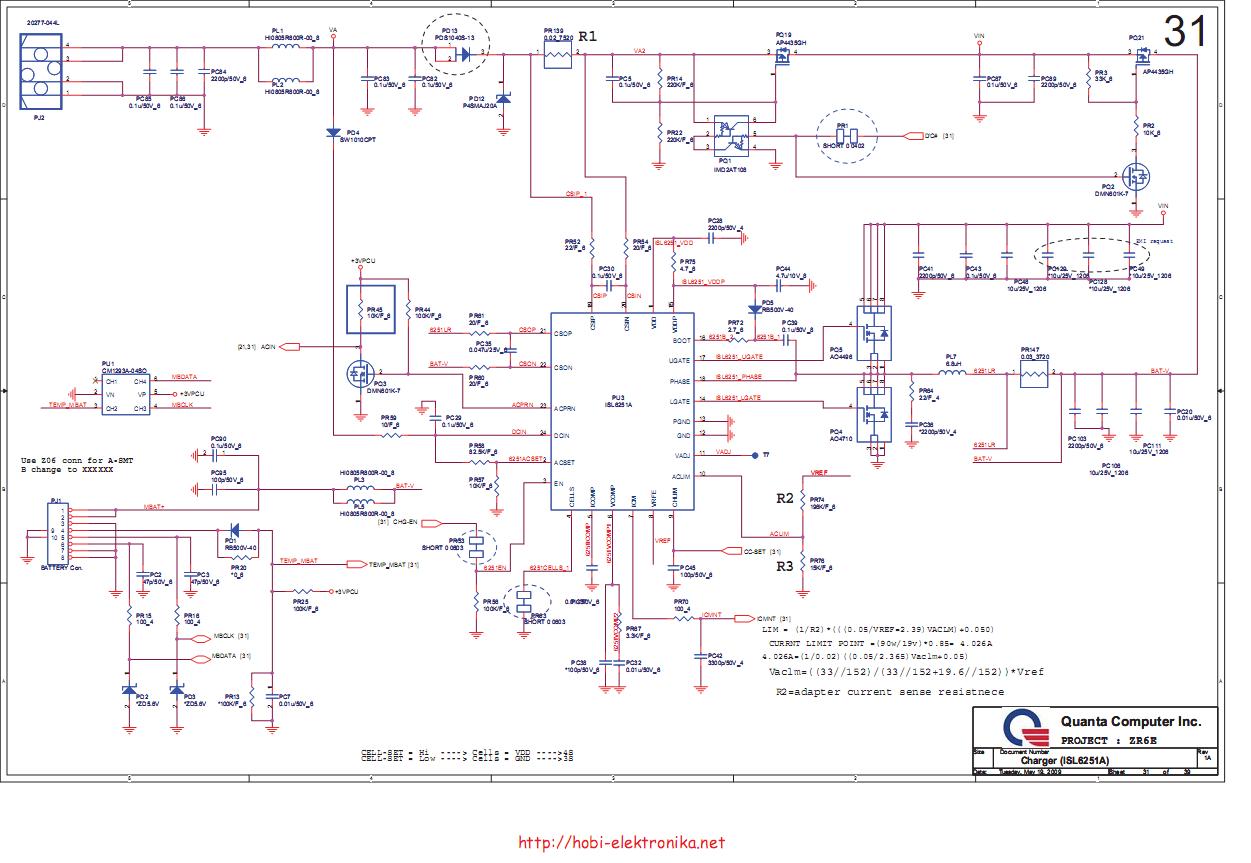

ok,a pag. 32 del primo link ho identificato i due componenti sconosciuti sono 2 mosfet

PQ5/AO4496

PQ4/AO4710

ora dovrei testarli,aggiorno la situazione
19-11-12
Reset

Citazione:

Originariamente Scritto da Baccello

Allegato 6962

E' questo?

[url]http://datasheetgadget.files.wordpress.com/2012/08/extensa-5235-5635-zr6-unlocked.pdf[/url]
[url]http://datasheetgadget.files.wordpress.com/2012/08/extensa-5235-5635-zr6e-unlocked.pdf[/url]

li ho testati, cmq chiedo scusa per la cattiva informazione dei 6 pin, i 2 mosfet ne hanno 8 (3 source,1gate da un lato, e 4 drain dall altro)

con batteria inserita

4496 mi da 0 volt

4710 mi da 12.20 stabili.

con alimentatore e batteria

4496 valore oscillante tra 5.20v e 6.80 v

4710 valore tra 12.20v e 12.80v

con solo alimentatore

4496 valore 19.30v

4710 valore 0.04

pensavo che il 4496 era il colpevole pero con l alimentatore mi da i 19 v mentre il 4710 quel 0.04 mi fa pensare.:chargrined:

Consigli??
22-11-12
kazoom

Citazione:

Originariamente Scritto da Reset

li ho testati, cmq chiedo scusa per la cattiva informazione dei 6 pin, i 2 mosfet ne hanno 8 (3 source,1gate da un lato, e 4 drain dall altro)

con batteria inserita

4496 mi da 0 volt

4710 mi da 12.20 stabili.

con alimentatore e batteria

4496 valore oscillante tra 5.20v e 6.80 v

4710 valore tra 12.20v e 12.80v

con solo alimentatore

4496 valore 19.30v

4710 valore 0.04

pensavo che il 4496 era il colpevole pero con l alimentatore mi da i 19 v mentre il 4710 quel 0.04 mi fa pensare.:chargrined:

Consigli??

Credo che sia giusto che senza batteria non dia carico.

hai localizzato esattamente da dove proviene il tic?
25-11-12
Reset

Citazione:

Originariamente Scritto da kazoom

Credo che sia giusto che senza batteria non dia carico.

hai localizzato esattamente da dove proviene il tic?

isl 6251 andato
