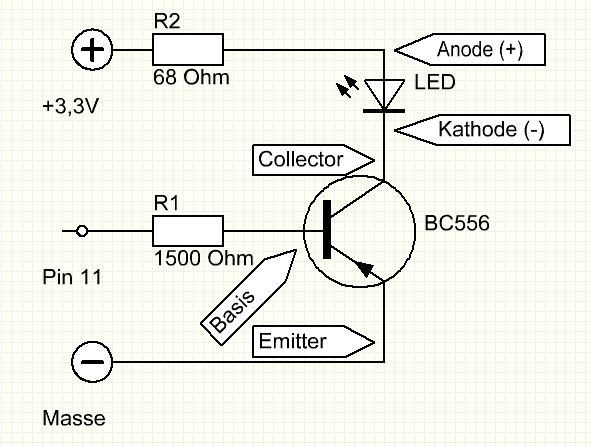

Ragazzi ho trovato il modo per fare il led di attività hdd, usando un pin dei 15 del molex di alimentazione, solo che ho trovato questo circuito:
Allegato 4147
ho letto che viene pilotato con un transistor, perchè l'uscita 11 del connettore SATA è un'uscita TTL.
Secondo voi è necessario? non posso alimentare direttamente il led con quel pin?
Ma usare Pin8 (+5 v) e Pin11 (GND) no?
Il Pin11 devi separarlo dal Pin10 e dal Pin12
quindi un led alimentato a 5V con resistenza di limitazione, e come massaa il pin 11... provo immediatamente!Citazione:
Originariamente Scritto da Pa0l0ne
Avevo fatto il led su un 2,5'' ma io ho un 3,5'' pensavo le cose cambiassero :D
funziona!!!!
solo che il led è sempre acceso, e si illumina molto di + durante l'activity... ho messo una resistenza da 180Ohm, e sto usando un leddino rosso da 3mm recuperato
EDIT: aumentando la R ad 1K in idle è + fioca, quindi si nota la differenza!
grazie paolone!!!
Sicuro di aver separato le masse?
Nel caso metti un diodo in serie all'alimentazione prima della resistenza.
Io con led e resistenza da 200 Ohm non ho problemi.
ho saldato il pin 11 direttamente sull'elettronica dell'hdd, staccando il pin interno sul connettore ad L del SATA power. Cmq la console l'ho richiusa, magari provo su un'altro hdd :D
grazie cmq
